下载文档原格式
建筑材料检测取样送检见证员培训讲义建筑材料检测取样送检见证员培训讲义为加强工程质量管理，进一步规范建筑材料取样送检工作，保证工程送检材料的真实性。
江苏省建委特制定了《江苏省建设工程质量检测见证取样送检暂行规定》。
该《规定》要求江苏省所有建设工程使用的全部原材料、半成品材料及现场制作的混凝土、砂浆试块及钢筋连接件等都必须实行见证取样送检。
所谓见证取样送检是指取样员必须在见证人员在旁见证的情况下，按有关技术标准（规范）的规定，从检验对象中抽取试样并封样。
在见证人员随同下一起送检测机构试验。
一、见证取样送检程序1、建设单位到质监站办理监督手续时，同时到检测中心报《见证人员授权书》。
2、取样员在见证人员在场见证时，按有关规范、标准抽取试样。
3、抽取的试样在见证人员监护下送检测中心。
4、检测中心收样，由建设单位人员填写检测委托单，见证人员须在委托单上签字。
5、建设单位填写委托单时，应提供各项原材料的产品合格证，合格证内容有生产厂家、出厂日期，产品品种规格、编号、吨位等。
二、建筑材料的取样方法及要求（一）混凝土用于检查结构构件混凝土质量的试件，应在混凝土浇筑地点随机取样制作。
试件的留置应符合以下规定：1、每拌制100盘且不超过100立方米的同配比的混凝土，其取样不得少于一次；2、每工作班拌制的同配比的混凝土不足100盘时，其取样不得少于一次；3、当一次连续浇筑超过1000m3时，同一配比的混凝土每200m3取样不得少于一次；4、每一楼层、同一配合比的混凝土，取样不得少于一次；5、每次至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。
商品砼应在交货地点取样，每100m3相同配合比的砼，取样不得少于一次，一个工作班拌制的同配合比砼不足100m3时，取样也不少于一次；当一个分项工程中连续供应相同配合比的砼量大于1000m3时，其交货检验的试样可为每200m3砼取样不少于一次。
抗渗砼试块应在浇筑点制作，连续浇筑砼量500m3以下时，应留置砼抗渗试块两组，一组送检测中心标养，另一组与现场同条件养护；如抗渗砼使用的材料、配合比或施工方法有变化，均要另行按规定留置。
建设工程质量见证取样人员资格培训说明1、培训教材：《建设工程检测见证取样员手册》（第三版）。
2、由于近年来检测标准、规范、规程更新速度太快，因此，本次培训授课内容若与教材不一致的，请以本次授课内容为主。
见证取样及送检的范围下列试块、试件和建筑材料必须实施见证取样和送检●用于承重结构的混凝土试块；●用于承重墙体的砌筑砂浆试块；●用于承重结构的钢筋及连接头试件；●用于承重墙的砖和混凝土小型砌块；●用于拌制混凝土和砌筑砂浆的水泥；●用于承重结构的混凝土中使用的掺加剂；●地下、屋面、厕浴间使用的防水材料；●国家规定必须实行见证取样和送检的其他试块、试件、材料。
见证取样送检的基本程序●见证取样和送检制度是指在建设监理单位或建设单位见证下，对进入施工现场的有关建筑材料，由施工单位专职材料试验人员在现场取样或制作试件后，并送至具备相应资质的检测单位进行检测试验的一个程序。
●见证人员即具备相关检测专业知识，受建设监理或监理单位委派，对检测试件的取样、制作、送样及现场工程实体检测过程的真实性、规范性见证的技术人员。
●抽样送检的要求（第19页1.4.2 17条）●1、进场材料的检测试样，必须从施工现场随机抽取，严禁在现场外制取。
2、施工过程质量检测试样，除确定工艺参数可制作模拟试样外，必须从现场相应的施工部位制取。
3、施工单位及其取样、送检人员必须确保提供的检测试样具有真实性和代表性。
4、见证人员必须对见证取样和送检的全过程进行见证，且必须确保见证取样和送检过程的真实性。
5、抽取的检测试样在见证人员的监护下送检测机构。
6、见证取样送检人员填写检测委托单时，见证人员须在委托单上签字。
7、填写委托单时，应提供原材料生产厂家、出厂日期，产品品种规格、编号等相关信息。
混凝土见证取样防伪用上电子芯片见证取样水泥相关规范标准建筑材料的取样方法及要求一、水泥1、GB50204-2002《混凝土结构工程施工验收规范》第7.2.1条、及GB50203-2011 《砌体工程施工质量验收规范》第4.0.1条中对进厂水泥的有关规定：水泥进场时应对其品种、等级、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准GB175-2007《硅酸盐水泥、普通硅酸盐水泥》的相关规定。
建设工程质量检测试验见证员培训教材目录建设工程质量检测试验见证员培训教材 (1)第一章建设工质量检测见证取样送样制度 (2)常用建筑材料的质量检验 (4)第二章水泥 (4)第三章骨料 (7)第四章建筑砂浆 (9)第五章混凝土 (10)第六章混凝土外加剂 (15)第七章钢材机械性能 (17)第八章钢材化学分析 (23)第九章墙体材料 (25)第十章基础回填材料 (26)第^一章防水材料 (30)第十二章建筑幕墙 (32)第十三章建筑保温及门窗 (35)第十四章室内环境污染 (36)第十五章建筑电工管材 (39)第十六章碳纤维布、结构胶 (40)建设工程结构质量检测 (41)第十七章工程桩 (41)第十八章结构混凝土 (44)第十九章现场砌筑砂浆（筒压法） (45)第二十章预制构件 (46)第二十一章钢结构无损检测 (47)第二十二章市政道路工程 (48)第一章建设工质量检测见证取样送样制度取样是指在建设单位或工程监理单位人员的见证下，按有关技术标准、规范的规定, 由施工单位的现场试验人员对工程中涉及结构安全的试块、试件和材料在现场取样的过程；送样指取样后将试样从现场送至经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位（以下简称“检测单位”）进行检测全过程。
取样和送样是工程质量检测的首要环节，其真实性和代表性直接影响检测数据的公正性。
为保证试件能代表母体的质量状况和取样的真实，制止出具只对试件（来样）负责的检测报告，保证建设工程质量检测工作科学性、公正性和准确性，以确保建设工程质量，根据《建设工程质量管理条例》和建设部关于印发《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》的通知要求，在建设工程质量检测中实行见证取样和送样制度，即在建设单位或监理单位人员见证下，由施工人员在现场取样，送至质量检测单位进行试验。
一、见证取样送样的范围下列试块，试件和材料必须实施见证取样和送检：（一）用于承重结构的混凝上试块；（二）用于承重墙体的砌筑砂浆试块；（三）用于承重结构的钢筋及连接接头试件；（四）用于承重墙的砖和混凝上小型砌块；（五）用于拌制混凝土和砌筑砂浆的水泥；（六）用于承重结构的混凝上中使用的掺加剂；（七）地下、屋面、厕浴间使用的防水材料；（八）国家规定必须实行见证取样和送检的其它试块、试件和材料。

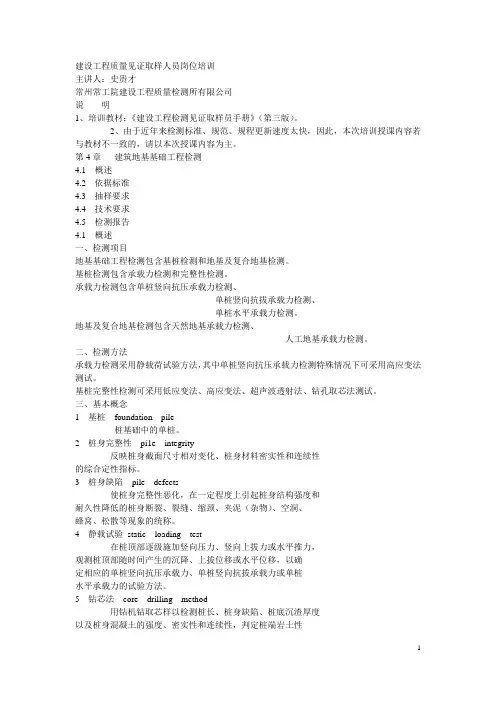

建设工程质量见证取样人员岗位培训主讲人：史贵才常州常工院建设工程质量检测所有限公司说明1、培训教材：《建设工程检测见证取样员手册》（第三版）。
2、由于近年来检测标准、规范、规程更新速度太快，因此，本次培训授课内容若与教材不一致的，请以本次授课内容为主。
第4章建筑地基基础工程检测4.1 概述4.2 依据标准4.3 抽样要求4.4 技术要求4.5 检测报告4.1 概述一、检测项目地基基础工程检测包含基桩检测和地基及复合地基检测。
基桩检测包含承载力检测和完整性检测。
承载力检测包含单桩竖向抗压承载力检测、单桩竖向抗拔承载力检测、单桩水平承载力检测。
地基及复合地基检测包含天然地基承载力检测、人工地基承载力检测。
二、检测方法承载力检测采用静载荷试验方法，其中单桩竖向抗压承载力检测特殊情况下可采用高应变法测试。
基桩完整性检测可采用低应变法、高应变法、超声波透射法、钻孔取芯法测试。
三、基本概念1 基桩foundation pile桩基础中的单桩。
2 桩身完整性pi1e integrity反映桩身截面尺寸相对变化、桩身材料密实性和连续性的综合定性指标。
3 桩身缺陷pile defects使桩身完整性恶化，在一定程度上引起桩身结构强度和耐久性降低的桩身断裂、裂缝、缩颈、夹泥（杂物）、空洞、蜂窝、松散等现象的统称。
4 静载试验static loading test在桩顶部逐级施加竖向压力、竖向上拔力或水平推力，观测桩顶部随时间产生的沉降、上拔位移或水平位移，以确定相应的单桩竖向抗压承载力、单桩竖向抗拔承载力或单桩水平承载力的试验方法。
5 钻芯法core drilling method用钻机钻取芯样以检测桩长、桩身缺陷、桩底沉渣厚度以及桩身混凝土的强度、密实性和连续性，判定桩端岩土性状的方法。
6 低应变法low strain integriiy testing采用低能量瞬态或稳态激振方式在桩顶激振，实测桩顶部的速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判定的检测方法。
常州市建设工程检测见证取样员培训（建材部分）常州市建筑科学研究院股份有限公司杨国云2012.03.第二章建筑材料检测2.1 水泥一、概念：水泥是最重要的建筑材料之一。
水泥属于水硬性无机胶凝材料，遇水后会发生物理化学反应，能由可塑性浆体变成坚硬的石状体，并能将散粒状材料胶结成为整体，并能在空气和水中硬化，保持并继续增长强度的建筑材料。
水泥的品种：按用途及性能分为通用水泥、专用水泥、特性水泥。
* 通用硅酸盐水泥：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥。
表1-1通用硅酸盐水泥的组分硅酸盐水泥熟料的矿物组成化合物名称氧化物成分缩写符号含量%硅酸三钙3CaO.SiO2C3S44-62硅酸二钙2CaO.SiO2C2S18-30铝酸三钙3CaO.A12O3C3A5-12铁铝酸四钙4CaO.A12O3.Fe2O3C4AF10-18硅酸盐水泥的凝结硬化过程水泥加入适量水拌合均匀后,水泥颗粒分散在水中成为水泥浆，水泥浆经过一定时间，由于本身的物理化学变化会逐浙变稠，失去塑性，但尚不具有强度的过程称为初凝，开始具有强度时称为终凝。
由初凝到终凝的过程称为水泥的“凝结”。
随着时间增长其强度继续发展提高并逐渐变成坚硬的石状物——水泥石这一过程称为水泥的“硬化”。
水泥的凝结和硬化过程是人为划分的，实际上是一个连续的复杂的物理化学变化过程，是不能截然分开的。
综上所述，可以将其凝结硬化过程概括 如下： 初 凝 —— 失去塑性尚无强度 凝 结：终 凝 —— 开始具有强度时硬 化： 强度发展形成水泥石二、水泥的主要技术要求通用硅酸盐水泥的主要技术要求，可分为化学指标和物理指标两大类。
1、化学指标：通用硅酸盐水泥的化学指标主要包括：不溶物、烧失量、三氧化硫含量、氧化镁含量和氯离子含量等几个指标。
另外水泥碱含量是按Na2O+0.658K2O 计算值表示为水泥的一项选择性指标。
若使用活性骨料，用户要求提供低碱水泥时，水泥中的碱含量应不大于0.60%或由买卖双方协商确定。
表1-2通用硅酸盐水泥的化学指标2、物理指标通用硅酸盐水泥的物理指标主要包括凝结时间、安定性、强度和细度。
品称代不溶物（%）烧失量（%）三氧化硫氧化镁（%）氯离子硅酸盐水泥P.Ⅰ ≤0.75 ≤3.0 ≤3.5≤5.0a≤0.06CP.Ⅱ≤1.50≤3.5普通硅酸盐水泥 P.O --------- ≤5.0 矿渣硅酸盐水泥P.S.--------- --------- ≤4.0≤6.0b P.S.--------- --------- --------- 火山灰质硅酸盐水P.P------------------≤3.5≤6.0b粉煤灰硅酸盐水泥 P.F --------- --------- 复合硅酸盐水泥P.C------------------. 如果水泥压蒸试验合格,则水泥中氧化镁的含量(质量百分数)允许放宽至6.0%。
（1）凝结时间水泥的凝结时间分为初凝时间和终凝时间。
初凝时间：从加水至水泥浆开始失去塑性的时间。
终凝时间：从加水至水泥浆完全失去塑性并开始产生强度的时间。
国家标准规定：硅酸盐水泥初凝不小于45min，终凝不大于390 min；普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝不小于45 min，终凝不大于600 min。
(2) 安定性水泥体积安定性是指水泥在凝结硬化过程中体积变化的均匀性。
体积安定性不良主要是指水泥在硬化后，产生不均匀的体积变化。
一般是由于熟料中所含的游离氧化钙过多，也可能是由于熟料中所含的游离氧化镁过多或掺入的石膏过多。
熟料中所含的游离氧化钙或氧化镁都是过烧的，熟化很慢，在水泥已经硬化后才进行熟化，此时体积发生膨胀，引起不均匀的体积变化，造成水泥石开裂现象。
如果水泥凝结硬化后体积变化不均匀，水泥混凝土构件将产生膨胀性裂缝，降低建筑物质量，甚至引起严重事故，因此体积安定性必须合格，体积安定性不良的水泥严禁使用工程中。
国家标准规定：通用硅酸盐水泥的安定性用沸煮法检验应合格。
用沸煮法检验水泥的体积安定性，只能加速氧化钙的熟化作用，所以能检验出游离氧化钙是否引起的体积安定性不良。
游离氧化镁在压蒸下才能加速熟化，石膏的危害则需长期在常温水中才能发现，所沸煮法两者均不适用。
（3）强度水泥强度等级按规定龄期的抗压强度和抗折强度来划分，是评定其质量的重要指标。
硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R、62.5、62.5R六个等级；普通硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R四个等级；矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥的强度等级分为32.5、32.5R 、42.5、42.5R、52.5、52.5R 六个等级。
其中R型水泥为早强型。
表1-3水泥强度等级要求（4）细度细度为水泥的选择性指标，是指水泥水泥颗粒的粗细程度，硅酸盐水泥和普通硅酸盐水泥以比表面积表示，不小于300m2/kg；矿渣硅酸盐水泥，火山灰质水泥、粉煤灰质硅酸盐水泥和复合硅酸盐水泥的筛余表示80μm方孔筛筛余不大于10%或45μm方孔筛筛余不大于30%。
水泥颗粒越细，粉磨过程中的能耗大，水泥成本高；而水泥颗粒越粗越不利于水泥活性的发挥，因此细度应适宜。
表1-4通用硅酸盐水泥的适用范围四、依据标准1．《砌体工程施工质量验收规范》（GB50203-2002）。
2．《混凝土结构工程施工质量验收规范》（GB50204-2002）。
3．《建筑装饰装修工程质量验收规范》（GB50210-2001）。
4．《通用硅酸盐水泥》（GB175-2007）。
5．《水泥包装袋》（GB9774-2002）6．《水泥取样方法》（GB12573-1990）五、检验内容和使用要求1.混凝土结构工程用水泥使用前应对水泥的强度、安定性、凝结时间、标准稠度用水量的性能指标进行复验。
2.砌体工程用水泥进场使用前应分批对其强度、安定性进行复验。
3.建筑装饰装修工程抹灰和勾缝用水泥应对其凝结时间和安定性进复验，饰面板（砖）粘贴用水泥还应对其抗压强度进复验。
4.钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。
5.严格控制立窑水泥的使用。
6.水泥在储存和运输工程中，应按不同强度等级、品种及出厂日期分别储运，水泥储存时应注意防潮，地面应铺放防水隔离材料或用木板加设隔离层。
袋装水泥的堆积高度不得超过10袋。
施工现场堆放的水泥应注明“合格”“不合格”“在检”“待检”等产品质量状态。
7.不同品种的水泥不能混合使用，虽然是同一品种的水泥但强度等级不同或出厂日期差距过久的也不能混合使用。
8.水泥可以是散装或袋装，袋装水泥每袋净含量为50kg，且不少于标志质量的99%；随机抽的20袋总质量（含包装袋）应不少于1000kg，其它包装形式由供需双方协商确定，但有关袋装质量要求应符合上述规定，水泥包装应符合GB9774的规定。
（城镇区域内的建设工程禁止使用袋装水泥）六、取样检验要求1.取样批量：（1）混凝土结构工程用水泥应按同一生产厂家、同一强度等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批取样不少于一次。
（2）砌体工程用水泥应以同一生产厂家、同一批号为一批，每批进行抽样（3）建筑装饰装修工程用水泥应按同一生产厂家、同一品种、同一强度等级的进场水泥应至少抽取一组样品的规定进行复验，当合同另有约定时应按合同执行。
(4）在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬水泥超过一个月）时应进行复检，并按复验结果使用。
虽未过期但已受潮结块的水泥，使用时必须重新试验确定实际强度等级。
2.取样数量和方法水泥试样可连续取样，亦可从20个以上不同部位取等量样品，总量至少12kg，当散装水泥运输工具的容量超过该厂规定出厂编号吨位数时，允许该编号的数量超过取样规定吨位。
3.交货与验收（1）交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号水泥的检验报告为依据。
采取何种方法验收由买卖双方商定。
（2）抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。
取样方法按GB12573进行，取样数量为20kg，缩分为二等份。
一份由卖方保存40d，一份由买方按GB175规定的项目和方法进行检验。
在40d以内，买方检验认为产品质量不符合标准要求，而卖方又有异议时则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验，*水泥安定性仲裁检验时，应在取样之日起10日内完成。
（3）以生产者同编号水泥的检验报告为验收依据时，在发货时买方在同编号水泥中取样，双方共同签封后由卖方保存90d或认可卖方自行取样、签封并保存90d的同编号水泥的封存样。
在90d内买方对水泥质量有疑问时，则买卖双方应将共同认可的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。
2.2 建筑用砂一、概念砂是用于拌合混凝土的一种细骨料，是指自然形成或由机械破碎，粒径在5.00mm以下的岩石颗粒。
砂可分为天然砂和人工砂。
天然砂按产源不同可分为河砂、海砂和山砂；人工砂按组成不同又可分机制砂和混合砂。
机制砂指由机械破碎、筛分制成的，粒径小于5.00mm的岩石颗粒，但不包括软质岩、风化岩石的颗粒；混合砂指由机制砂和天然砂混合制成的砂。
砂按细度模数大小又分为：粗砂、中砂、细砂和特细砂。
二、依据标准1．《砌体工程施工质量验收规范》（GB50203-2002）。
2．《混凝土结构工程施工质量验收规范》（GB50204-2002）。
3．《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）。
4．《普通混凝土配合比设计规程》（JGJ55-2011）。
5．《砌筑砂浆配合比设计规程》（JGJ/T98-2010）。
三、砂的技术要求1、粗细程度及颗粒级配：（1）砂的粗细程度按细度模数uf分为粗、中、细、特细四级，其范围应符合下列规定：粗砂：3.0~3.7 中砂：2.3~3.0 细砂：1.6~2.2 特细砂：0.7~1.5（2）除特细砂外，砂的颗粒级配可按公称直径630μm筛孔的累计筛余量可分成三个级配区：Ⅰ区、Ⅱ区、Ⅲ区（3）配制混凝土时宜优先使用Ⅱ区砂。
当用Ⅰ区砂时，应提高砂率，并保持足够的水泥用量，满足混凝土的和易性；当采用Ⅲ区砂时，宜适当降低砂率；当采用特细砂时，应符合相应的规定。
（4）配置高强度混凝土时，砂的细度模数宜大于2.6.（5）泵送混凝土、大体积混凝土宜采用中砂，泵送混凝土用砂通过0.315mm 筛孔的颗粒含量不应少于15%。
（6）砂筑砂浆和水泥砂浆防水层用砂宜选用中砂，其中毛石砌体宜选用粗砂。
