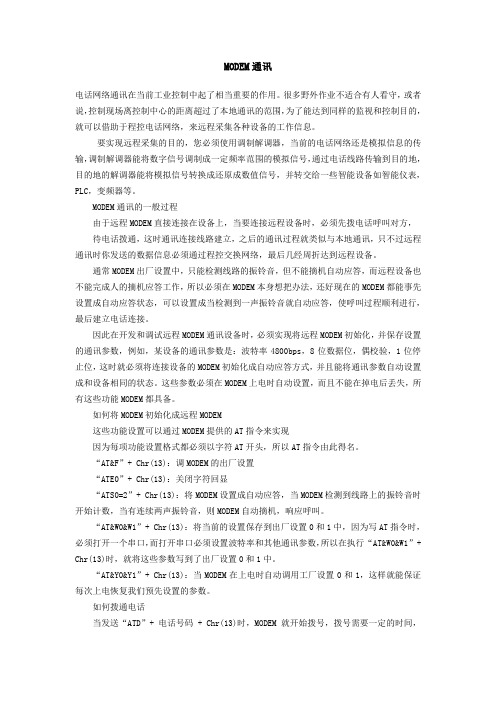

Modem的连接与设置

MODEM通讯电话网络通讯在当前工业控制中起了相当重要的作用。

很多野外作业不适合有人看守，或者说，控制现场离控制中心的距离超过了本地通讯的范围，为了能达到同样的监视和控制目的，就可以借助于程控电话网络，来远程采集各种设备的工作信息。

要实现远程采集的目的，您必须使用调制解调器，当前的电话网络还是模拟信息的传输，调制解调器能将数字信号调制成一定频率范围的模拟信号，通过电话线路传输到目的地，目的地的解调器能将模拟信号转换成还原成数值信号，并转交给一些智能设备如智能仪表，PLC，变频器等。

MODEM通讯的一般过程由于远程MODEM直接连接在设备上，当要连接远程设备时，必须先拨电话呼叫对方，待电话拨通，这时通讯连接线路建立，之后的通讯过程就类似与本地通讯，只不过远程通讯时你发送的数据信息必须通过程控交换网络，最后几经周折达到远程设备。

通常MODEM出厂设置中，只能检测线路的振铃音，但不能摘机自动应答，而远程设备也不能完成人的摘机应答工作，所以必须在MODEM本身想把办法，还好现在的MODEM都能事先设置成自动应答状态，可以设置成当检测到一声振铃音就自动应答，使呼叫过程顺利进行，最后建立电话连接。

因此在开发和调试远程MODEM通讯设备时，必须实现将远程MODEM初始化，并保存设置的通讯参数，例如，某设备的通讯参数是：波特率4800bps，8位数据位，偶校验，1位停止位，这时就必须将连接设备的MODEM初始化成自动应答方式，并且能将通讯参数自动设置成和设备相同的状态。

这些参数必须在MODEM上电时自动设置，而且不能在掉电后丢失，所有这些功能MODEM都具备。

如何将MODEM初始化成远程MODEM这些功能设置可以通过MODEM提供的AT指令来实现因为每项功能设置格式都必须以字符AT开头，所以AT指令由此得名。

“AT&F”+ Chr(13)：调MODEM的出厂设置“ATE0”+ Chr(13)：关闭字符回显“ATS0=2”+ Chr(13)：将MODEM设置成自动应答，当MODEM检测到线路上的振铃音时开始计数，当有连续两声振铃音，则MODEM自动摘机，响应呼叫。

宽带adsl modem是什么现在是互联网时代,近年来,用户高速数据业务需求不断增长,能够完成接入网功能的各种宽带接入技术得到了充分发展，那么你知道宽带adsl modem是什么吗?下面是店铺整理的一些关于宽带adsl modem 的相关资料，供你参考。

宽带adsl modem介绍ADSL Modem就是调制解调器，俗称“猫”;用户办理ADSL 宽带后(电话线上网)，必须要用到ADSL Modem这种设备，才可以正常上网的。

ADSL宽带是通过电话线来传输信号的，而电话线只能够传输“模拟信号”;但是，计算机能够识别和处理的是“数字信号”，这就有一个问题，“数字信号”是不能够直接通过电话线来进行传输的，要解决这个问题，就必须要用到ADSL Modem(调制解调器)。

ADSL Modem(调制解调器)的主要作用,让计算机上的数字信号能够在电话线上传输。

ADSL Modem的工作原理是这样的：1、计算机有上网请求时，Modem会先把计算机上数字信号转换成模拟信号，然后通过电话线传输到宽带运营商的服务器。

2、宽带运营商那边也有类似“ADSL Modem”的设备，会把接收到的模拟信号转换为数字信号，然后传输到互联网。

3、用户需要接收互联网上的数据是，互联网上的数字信号会先传输到宽带运营商的服务器，服务器会把用户需要接收的数字信号转换为模拟信号，然后通过电话线传输到用户的ADSL Modem上，Modem把接收到的模拟信号转换为数字信号，最后传输给用户的电脑。

所以，当用户办理了ADSL宽带(电话线)上网时，必须要安装一台ADSL Modem(调制解调器)才能够正常上网的，如果缺少Modem，那么计算机是无法通过电话线上网的。

一般用户宽带ADSL宽带的时候，宽带运营商(电信、联通)会免费提供一个ADSL Modem给用户的，但是如果停止使用宽带时，Modem需要退还给宽带运营商的。

当然有些地方的宽带运营商提供的Modem会收取一定的费用，总之，不同的地区，政策不一样。

现在，可能还有不少人正在使用56K的Modem，它一般有两种类型：内置、外置（串口和USB接口）两种。

由于外置Modem比较稳定而且操作比较直接，因此到现在也很流行。

Modem是比较容易出故障的，所以安装之前，要先下载最新的驱动程序。

但在安装过程中也是很容易出问题的，以下介绍一些外置Modem的常见故障及排除方法，仅供参考。

1、Modem安装完成后，开机检测不到新硬件。

首先确认外置Modem已正确连接在计算机上。

而且是串口上，并且它的电源已经打开，HS、MR灯亮，其它灯不亮，否则换一个串口试试；另外要看一看是否产生硬件冲突；还有是BES中的COM端口是否打开。

2、Modem 在正确安装后。

但无法拨号。

首先检测在网络设置项上是否添加“拨号网络适配器”或者是否被意外删除。

以及看有没有选择对Modem。

因为方法是将多余的驱动程序删除并指定系统当前的驱动程序。

3、外置Modem拨号上网，在检测完用户名和密码后，登陆网络时出现720错误，提示无法协调在“服务器类型”设置中指定的兼容网络协议。

出现这种问题一般是在本机拨号网络中设置了不必要的通讯协议所致。

导致ISP协调网络协议出错。

解决办法是去掉不必要的协议即可。

方法是在“拨号网络”→“我们联接”→“属性”→“服务器类型”→“兼容协议”中仅选择TCP/IP协议。

一步一步教你安装Modem(猫)一、先把Modem(猫)插入主板插槽Modem 中文译意是调制解调器，就是我们常说的猫。

Modem分为外置和内置两种，内置的Modem需要打开电脑机箱，插入主板的扩展槽中，所以比较麻烦。

外置的Modem安装起来比较简单并且稳定性比内置的好，不过价钱贵一些。

下图是插入电脑主板插槽里的modem:二、Modem(猫)的连接为了方便大家感性了解modem的连接，我们以图例的方式讲解modem的连接：图a是外置Modem的安装连接方法：Modem和电脑相连的数据线，一头插在电脑的串口上，电脑一般有两个串口，一个被鼠标占用了，还剩一个空余；另一头插在Modem上。

电信光猫连接电脑上网的方法我们的光纤宽带拥有更高的上行和下行速度，可实现高速上网体验。

对于许多光纤用户而言，通过将光纤与路由器相连，从而实现共享上网功能。

下面是小编为大家整理的关于电信光猫连接电脑上网，一起来看看吧!电信光猫连接电脑上网的方法光纤宽带的开通方法：通常对于新入住的家庭用户，需要通过电信营业厅来申请开通光纤宽带业务，一般情况下会有专业网管员上门组建光纤宽带。

光纤宽带硬件连接方法：在确保光纤宽带业务正常开通的情况下，我们也可以通过“光纤-光纤猫-路由器”的模式，自己来组建局域网实现光纤连接电脑操作。

具体硬件连接方法：将光纤接口与光猫LAN口相连。

如图所示：接下来再将路由器WAN口与光猫(Modem)任意一个网口相连。

这样就可以利用路由器实现自动拨号连接光纤宽带操作啦。

最后将电脑或笔记本通过网络与无线路由器LAN口相连。

同时将电脑的IP分配方式设置为“动态”即可。

光纤宽带软件设置方法：首先获取光纤宽带上网方式、“账号”和“密码”相关信息。

根据路由器背面的“路由器IP地址”、“用户名”和“登陆密码”信息，通过浏览器进入路由器后台WEB管理界面。

进入路由器后台管理界面后，切换到“高级设置”-“上网设置”选项卡，根据电信运营商所提供的上网方式、“账号”和“密码”进行设置，以实现自动拨号。

除此之外，如果家庭中只有一台电脑时，我们可以直接将光猫“网口”与“电脑”进行相连。

当电脑直接与光猫进行连接时，我们需要借助电脑端“拨号连接”工具实现拨号上网操作。

从打开的“拨号连接”界面中，输入宽带用户名和密码，点击“连接”按钮即可实现自动拨号上网操作。

当然，除了光纤宽带之外，如果用户使用的是“ADSL拨号上网”或“小区宽带”接入方式，则可以按如图所示进行硬件线路连接。

连接完成后，在路由器端进行同样的设置操作即可。

MODEM调试说明接线方式：所有TTL电平接口MODEM模块接线方式为直连，不用交叉连接，例如RXD接单片机上的RXD、TXD接单片机上的TXD就可以了。

数据传输：单片机虽然有串行输入、输出口，但不具有RTS、CTS、DTR、DSR等标准接口握手信号线。

考虑到单片机与上位机的通信量并不大，所以在连接时采用简单的“三线式”，即只通过TXD、RXD和地线GND 进行连接。

要使Modem正常通信，必须对Modem进行初始化，必须用到HAYES－AT命令集。

A T命令是一套控制Modem拨号、应答、链接等操作的约定。

对Modem（包括上、下位机）的初始化，可以写在主程序里，这样每次启动应用程序时都会重新对Modem进行初始化，也可以把初始化程序写进Modem非易失存储器里，这样就不用每次都对Modem进行初始化。

(1)发送“AT&D0&S0&R1”，设置为忽略DTR，DSR，CTS信号；(2)发送“AT&K0”，设置为忽略流控；(3)发送“ATE0X0S0＝1”，将Modem设置为不回应所收到的指令以及返回结果码的类型，S0＝1表示在响铃1次之后Modem自动摘机并试图连接；(4)发送“ATV0”，设置以数字方式返回结果码；设置以上参数后，如需要以后断电后开机还要用以上指令，可在每条指令后面加上&W&W1保存到MODEM 非易失存储器（例如：ATE0X0S0=1&D0&S0&R1&W&W1）。

以上每个AT命令之后必须加上CR（也就是键盘上的ENTER键）字符，否则Modem将不认识此命令。

与PC机相连接的Modem初始化与上面大致一样，如也用三线传输，A T指令必须按上面的设置，另外在超级终端下将“数据流控制”选项改为“无”（如选择“硬件”，超级终端下将不能输入A T指令）；如所有信号线都用上，就不用输入以上AT指令可以正常工作（用所有信号线时，超级终端下“数据流控制”可以选择为“硬件”），它们的区别在于不用忽略DTR、DSR、CTS和设置成字符串返回结果码，这样对调试程序比较方便。

网件路由器设置教程
1. 连接网线：将一个端口连接到你的MODEM设备的LAN口，另一个端口连接到网件路由器的WAN口。

2. 电源连接：将路由器插入电源插座，并打开电源开关。

3. 无线网络设置：打开你的电脑或移动设备的无线功能，搜索可用的无线网络，并连接到“NETGEAR”网络。

4. 输入默认IP地址：打开一个网页浏览器，输入“192.168.1.1”（没有引号）作为网址，然后按下回车键。

5. 登录路由器：输入默认的用户名和密码。

默认用户名和密码通常是“admin”，但是如果你之前修改过这些信息，就输入你
自己设置的用户名和密码。

6. 创建管理员密码：为了增加路由器的安全性，你应该创建一个具有强密码的管理员账户。

在设备管理页面上找到“设置管
理员密码”选项，输入一个新密码，并确认。

7. 设置无线网络名称（SSID）：在无线设置页面上找到“设置
无线网络名称（SSID）”选项，在相应的输入框中输入你想要
的无线网络名称。

8. 设置无线密码：在同一页面上找到“设置无线安全密码”选项，在相应的输入框中输入一个安全的无线密码，并确认。

9. 应用设置：点击“应用”或“保存”按钮，保存所有的设置。

10. 完成设置：断开电源，等待几秒钟，然后重新连接电源。

这将使新的设置生效，并启用你的无线网络。

希望以上教程对你有所帮助！。
