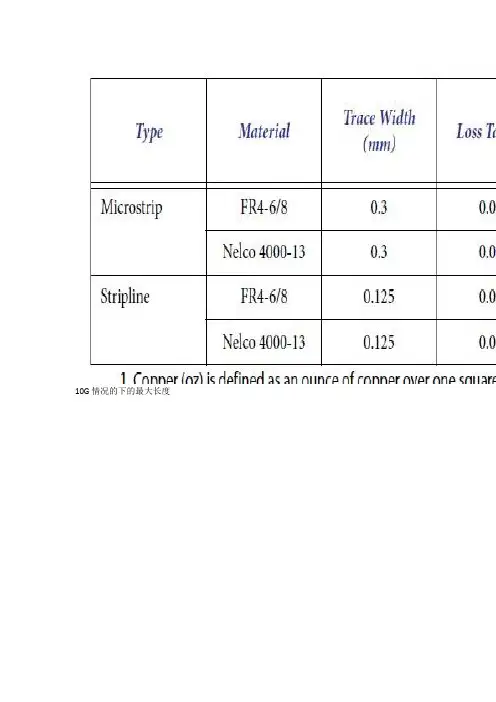

10G情况的下的最大长度建议采用微带线要好，共面波导，带状线很多厂家做不好的随着通信行业迈向下一代高端系统，新的解决方案必须具有更高的性能价格比。
为了提高总体带宽，系统设计人员可以在现有数据传输率上实现更多的信道；或者也可以改进一下，使用数量更少、但带宽更高的信道，以节省总体空间、功耗和成本，降低噪声，另外还可获得更大的设计裕度。
标准CMOS工艺中的10Gbps串行I/O技术为系统设计人员提高设计裕度提供了可能的解决方案。
不过，为了获得10Gbps及更高的串行数据传输速率，每一个层次都需要新的架构、设计和部件。
不仅“有源”Serdes(并串/串并转换器)器件必须能发送和接收10Gbps信号，“无源”互连器(即背板、子板和连接器)也应能足够好地将信号从发送器传输到接收器。
一般而言，现有的老系统(也叫“遗留”系统)通常不能控制这样高的数据传输速率，在背板应用中尤其如此。
因此，必须从头开始设计一种“全新系统”，包括新的Serdes器件和新的背板互连器。
为了实现10Gbps的非归零码(NRZ)或二进制串行数据传输速率，Serdes的设计模式有一个改变。
一般认为在发送器端进行的简单轻度信号均衡足以应付速率不超过3.2Gbps左右的长距离应用。
这种均衡通常称为“预”均衡或预加重，它将发送器端的串行信号进行选择性的加重或去加重(即加强或减弱)。
通常铜互连器对信号中低频成分的传输性能优于高频成分，发送器预先对这种信号衰减进行补偿。
不过，在10Gbps速率下，只在发送器端进行均衡不能满足任何20英寸以上长距离传输铜线的需要。
因此，需要在接收器中增加互连后的“后”均衡电路。
这种后均衡可用来校正上述类似于低通滤波器特性的互连器衰减。
此外，后均衡技术也可校正信号反射，这种反射在电气信号遇到阻抗不连续点时便会发生。
后均衡有多种设计方式，如线性滤波均衡器、判决反馈均衡器(DFE)、前馈均衡器(FFE)等。
与其他更复杂的方案相比，线性均衡器通常具有功耗低、尺寸小的优势。
