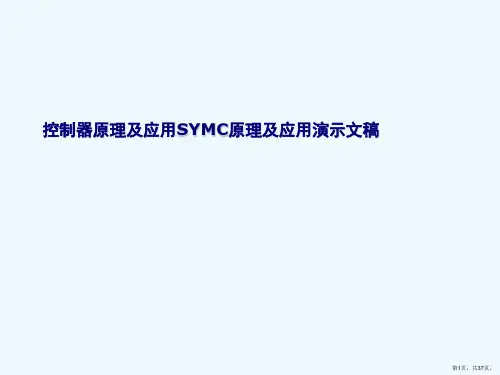

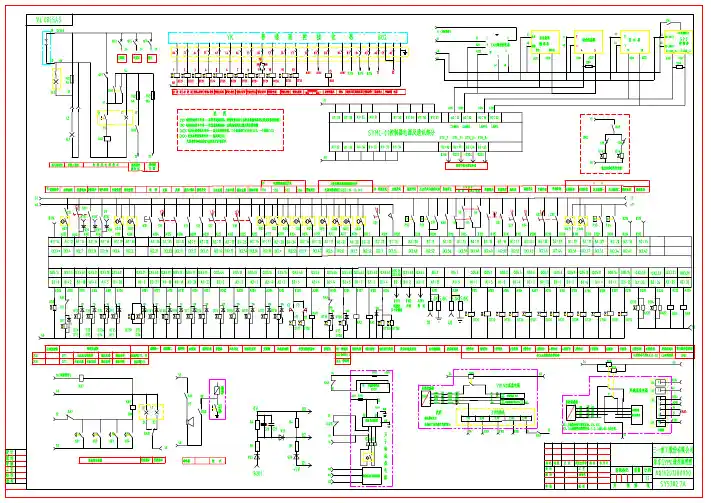

控制器原理及应用SYMC原理及应用共38页文档

微控制器原理及应用第一章 绪论一、 什么是微控制器？微控制器（Microcontroller）俗称单片机（Single-chip Microcomputer）,也称为微处理器（Microprocessor）。

它是把微型计算机的主要部件都集成在一块芯片上的单芯片微型计算机。

图1-1 微型计算机系统结构微处理器包括了中央处理器单元（CPU）、程序存储器（ROM）、数字存储器（RAM）、定时器/计数器（Timer/Counter）、输入/输出口（I/O），及中断系统、串行通讯接口。

有些甚至还集成了脉宽调制器（PWM）、DMA控制器、液晶显示驱动器（LCD）、模/数转换器（A/D）、数/模转换器（D/A）等。

因此，微处理器可以看成是一个不带外设的微型计算机。

二、 微控制器的发展概况自从1974年12月美国仙童(Fairchild)公司第一个推出8位微控制器F8以来，以惊人的速度发展，从4位机、8位机发展到16位机、32位机，集成度越来越高，功能越来越强，应用范围越来越广。

到目前为止，微控制器的发展主要可分为以下四个阶段：第一阶段：4位微控制器。

这种微控制器的特点是价格便宜，控制功能强，片内含有多种I/O接口，如并行I/O接口、串行I/O接口、定时器/计数器接口、中断功能接口等。

根据不同用途，还配有许多专用接口，如打印机接口、键盘及显示器接口，PLA(可编程逻辑阵列)译码输出接口，有些甚至还包括A／D、D／A转换，PLL(锁相环)，声音合成等电路。

丰富的I/O功能大大地增强了4位微控制器的控制功能，从而使外部接口电路极为简单。

第二阶段：低、中档8位机(1974—1978年)。

这种8位机一般寻址范围通常为4KB。

它是8位机的早期产品，如Mostek公司的3870、hItel公司的8048等微控制器即属此类。

MCS-48系列微控制器是Intel公司1976年以后陆续推出的第一代8位微控制器系列产品。

它包括基本型8048、8748和8035；强化型(高档)8049、8749、8039和8050、8040；简化型(低档)8020、8021、8022：专用型UH。

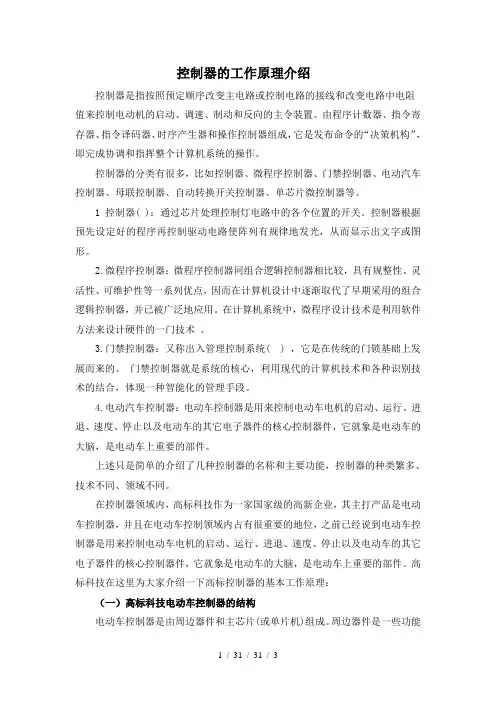

控制器的工作原理介绍控制器是指按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值来控制电动机的启动、调速、制动和反向的主令装置。

由程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器组成，它是发布命令的“决策机构”，即完成协调和指挥整个计算机系统的操作。

控制器的分类有很多，比如控制器、微程序控制器、门禁控制器、电动汽车控制器、母联控制器、自动转换开关控制器、单芯片微控制器等。

1控制器( )：通过芯片处理控制灯电路中的各个位置的开关。

控制器根据预先设定好的程序再控制驱动电路使阵列有规律地发光，从而显示出文字或图形。

2.微程序控制器：微程序控制器同组合逻辑控制器相比较，具有规整性、灵活性、可维护性等一系列优点，因而在计算机设计中逐渐取代了早期采用的组合逻辑控制器，并已被广泛地应用。

在计算机系统中，微程序设计技术是利用软件方法来设计硬件的一门技术。

3.门禁控制器：又称出入管理控制系统( ) ，它是在传统的门锁基础上发展而来的。

门禁控制器就是系统的核心，利用现代的计算机技术和各种识别技术的结合，体现一种智能化的管理手段。

4.电动汽车控制器：电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件，它就象是电动车的大脑，是电动车上重要的部件。

上述只是简单的介绍了几种控制器的名称和主要功能，控制器的种类繁多、技术不同、领域不同。

在控制器领域内，高标科技作为一家国家级的高新企业，其主打产品是电动车控制器，并且在电动车控制领域内占有很重要的地位，之前已经说到电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件，它就象是电动车的大脑，是电动车上重要的部件。

高标科技在这里为大家介绍一下高标控制器的基本工作原理：（一）高标科技电动车控制器的结构电动车控制器是由周边器件和主芯片(或单片机)组成。

周边器件是一些功能器件：如执行、采样等，它们是电阻、传感器、桥式开关电路、以及辅助单片机或专用集成电路完成控制过程的器件；单片机也称微控制器,是在一块集成片上把存贮器、有变换信号语言的译码器、锯齿波发生器和脉宽调制功能电路以及能使开关电路功率管导通或截止、通过方波控制功率管的的导通时间以控制电机转速的驱动电路、输入输出端口等集成在一起，而构成的计算机片。

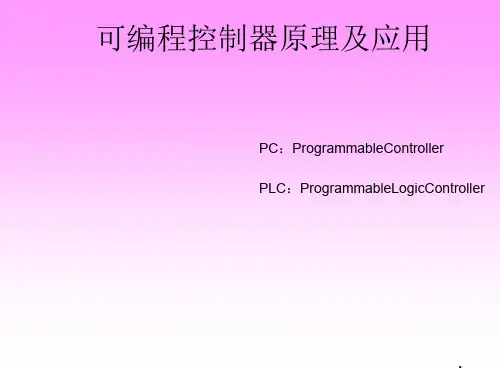

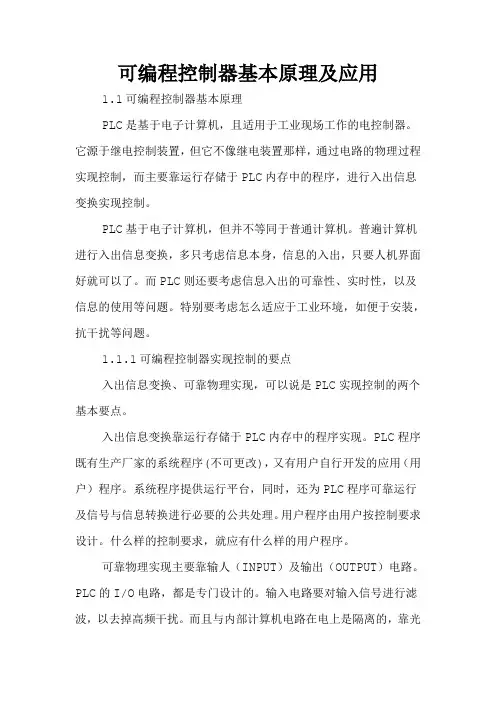

可编程控制器基本原理及应用1.1可编程控制器基本原理PLC是基于电子计算机，且适用于工业现场工作的电控制器。

它源于继电控制装置，但它不像继电装置那样，通过电路的物理过程实现控制，而主要靠运行存储于PLC内存中的程序，进行入出信息变换实现控制。

PLC基于电子计算机，但并不等同于普通计算机。

普遍计算机进行入出信息变换，多只考虑信息本身，信息的入出，只要人机界面好就可以了。

而PLC则还要考虑信息入出的可靠性、实时性，以及信息的使用等问题。

特别要考虑怎么适应于工业环境，如便于安装，抗干扰等问题。

1.1.1可编程控制器实现控制的要点入出信息变换、可靠物理实现，可以说是PLC实现控制的两个基本要点。

入出信息变换靠运行存储于PLC内存中的程序实现。

PLC程序既有生产厂家的系统程序(不可更改)，又有用户自行开发的应用（用户）程序。

系统程序提供运行平台，同时，还为PLC程序可靠运行及信号与信息转换进行必要的公共处理。

用户程序由用户按控制要求设计。

什么样的控制要求，就应有什么样的用户程序。

可靠物理实现主要靠输人（INPUT）及输出（OUTPUT）电路。

PLC的I/O电路，都是专门设计的。

输入电路要对输入信号进行滤波，以去掉高频干扰。

而且与内部计算机电路在电上是隔离的，靠光耦元件建立联系。

输出电路内外也是电隔离的，靠光耦元件或输出继电器建立联系。

输出电路还要进行功率放大，以足以带动一般的工业控制元器件，如电磁阀、接触器等等。

I/O电路是很多的，每一输入点或输出点都要有一个I或O电路。

PLC有多I/O用点，一般也就有多少个I/O用电路。

但由于它们都是由高度集成化的电路组成的，所以，所占体积并不大。

输入电路时刻监视着输入状况，并将其暂存于输入暂存器中。

每一输入点都有一个对应的存储其信息的暂存器。

输出电路要把输出锁存器的信息传送给输出点。

输出锁存器与输出点也是一一对应的这里的输入暂存器及输出锁存器实际就是PLC处理器I/O口的寄存器。
