阻抗匹配的原理

高速电路设计中的阻抗匹配技术研究近年来，随着电子技术的高速发展，高速电路的设计变得越来越重要。

在高速电路设计中，阻抗匹配技术扮演着至关重要的角色。

阻抗匹配能够在电路中提供最优的信号传输，减少信号的反射和损耗，从而增加电路的性能和稳定性。

本文将探讨高速电路设计中的阻抗匹配技术的研究进展和应用。

一、阻抗匹配技术的基础原理阻抗是指电流和电压之间的比值，用于描述电路对信号的响应。

在高速电路设计中，阻抗匹配技术可以通过调整传输线和装配件的阻抗来使其与信号源和负载的阻抗匹配，以减少信号的反射和损耗。

阻抗匹配技术的基础原理包括特性阻抗、传输线理论和阻抗转换。

特性阻抗是指传输线上单位长度的电阻和电抗的比值，用来描述传输线的特性。

在高速电路设计中，特性阻抗的选择对信号传输有着重要的影响。

传输线理论是指通过传输线的波动传播现象，例如电压波和电流波在传输线上的行为。

通过合理地选择传输线的特性阻抗，可以使信号在传输线上传播时最大限度地减少反射和损耗。

阻抗转换是指在不同特性阻抗之间进行阻抗匹配的过程，例如通过使用阻抗匹配装配件或变压器。

二、阻抗匹配技术的研究进展随着高速电路设计的要求日益严格，阻抗匹配技术也在不断发展和改进。

以下是几个阻抗匹配技术的研究进展：1. 传输线的特性阻抗选择在高速电路设计中，选择适当的传输线特性阻抗尤为重要。

一种常用的特性阻抗是50欧姆，适用于许多应用场景。

然而，在一些特殊应用中，如射频（RF）电路设计，特性阻抗可以选择为其他值，例如75欧姆或100欧姆。

选择适当的特性阻抗可以优化信号的传输效果。

2. 差分传输线技术差分传输线技术是一种常用的阻抗匹配技术，适用于高速信号传输。

差分传输线技术通过使用两条相互平行的传输线，将信号和其互补（反相）信号一起传输。

差分信号传输可以提高抗干扰能力，减少信号的互相干扰。

3. 阻抗匹配装配件阻抗匹配装配件是用于在不同特性阻抗之间实现阻抗匹配的器件，例如阻抗匹配器。

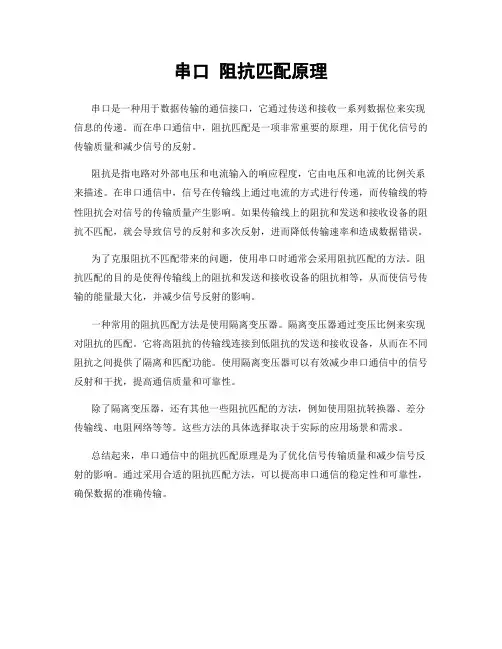

串口阻抗匹配原理
串口是一种用于数据传输的通信接口，它通过传送和接收一系列数据位来实现信息的传递。

而在串口通信中，阻抗匹配是一项非常重要的原理，用于优化信号的传输质量和减少信号的反射。

阻抗是指电路对外部电压和电流输入的响应程度，它由电压和电流的比例关系来描述。

在串口通信中，信号在传输线上通过电流的方式进行传递，而传输线的特性阻抗会对信号的传输质量产生影响。

如果传输线上的阻抗和发送和接收设备的阻抗不匹配，就会导致信号的反射和多次反射，进而降低传输速率和造成数据错误。

为了克服阻抗不匹配带来的问题，使用串口时通常会采用阻抗匹配的方法。

阻抗匹配的目的是使得传输线上的阻抗和发送和接收设备的阻抗相等，从而使信号传输的能量最大化，并减少信号反射的影响。

一种常用的阻抗匹配方法是使用隔离变压器。

隔离变压器通过变压比例来实现对阻抗的匹配。

它将高阻抗的传输线连接到低阻抗的发送和接收设备，从而在不同阻抗之间提供了隔离和匹配功能。

使用隔离变压器可以有效减少串口通信中的信号反射和干扰，提高通信质量和可靠性。

除了隔离变压器，还有其他一些阻抗匹配的方法，例如使用阻抗转换器、差分传输线、电阻网络等等。

这些方法的具体选择取决于实际的应用场景和需求。

总结起来，串口通信中的阻抗匹配原理是为了优化信号传输质量和减少信号反射的影响。

通过采用合适的阻抗匹配方法，可以提高串口通信的稳定性和可靠性，确保数据的准确传输。

阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗1在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上（见图1），在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2．电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。

元件，并工作于低频或高频交流电路。

在交流电路中，电阻、电容和电感对交流电的阻碍作用叫阻抗，用字母Z表示。

其中，电容和电感对交流电的阻碍作用，分别称为容抗及和感抗而。

容抗和感抗的值除了与电容和电感本身大小有关之外，还与所工作的交流电的频率有关。

值得注意的是，在电抗电路中，电阻R，感抗而与容抗双的值不能用简单的算术相加，而常用阻抗三角形法来计算（见图2）。

因而电抗电路要做到匹配比纯电阻电路要复杂一些，除了输人和输出电路中的电阻成分要求相等外，还要求电抗成分大小相等符号相反（共轭匹配）；或者电阻成分和电抗成分均分别相等（无反射匹配）。

这里指的电抗X即感抗XL和容抗XC之差（仅指串联电路来讲，若并联电路则计算更为复杂）。

满足上述条件即称为阻抗匹配，负载即能得到最大的功率．阻抗匹配的关键是前级的输出阻抗与后级的输人阻抗相等。

而输人阻抗与输出阻抗广泛存在于各级电子电路、各类测量仪器及各种电子元器件中。

那么什么是输人阻抗和输出阻抗呢？输人阻抗是指电路对着信号源讲的阻抗。

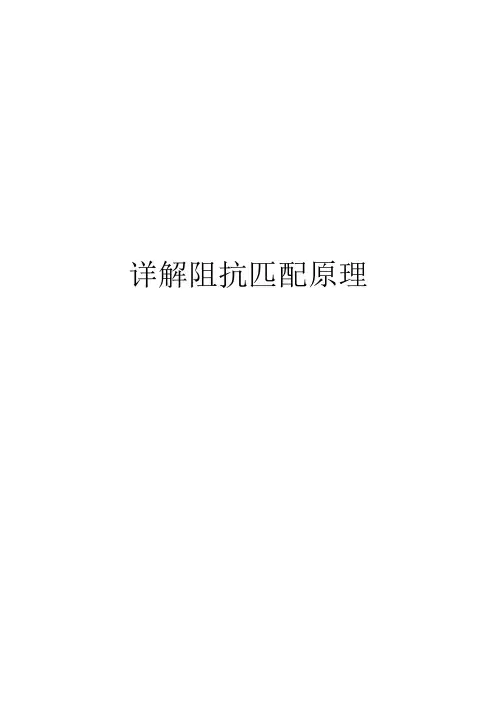

详解阻抗匹配原理本文主要详解什么是阻抗匹配，首先介绍了输入及输出阻抗是什么，其次介绍了阻抗匹配的原理，最后阐述了阻抗匹配的应用领域，具体的跟随小编一起来了解一下吧。

一、输入阻抗输入阻抗是指一个电路输入端的等效阻抗。

在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。

你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。

对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。

因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题），另外如果要获取最大输出功率时，也要考虑阻抗匹配问题二、输出阻抗无论信号源或放大器还有电源，都有输出阻抗的问题。

输出阻抗就是一个信号源的内阻。

本来，对于一个理想的电压源（包括电源），内阻应该为0，或理想电流源的阻抗应当为无穷大。

但现实中的电压源，则不能做到这一点。

我们常用一个理想电压源串联一个电阻r的方式来等效一个实际的电压源。

这个跟理想电压源串联的电阻r，就是（信号源/放大器输出/电源）内阻了。

当这个电压源给负载供电时，就会有电流 I 从这个负载上流过，并在这个电阻上产生 I×r 的电压降。

这将导致电源输出电压的下降，从而限制了最大输出功率（关于为什么会限制最大输出功率，请看后面的“阻抗匹配”一问）。

同样的，一个理想的电流源，输出阻抗应该是无穷大，但实际的电路是不可能的。

三、阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

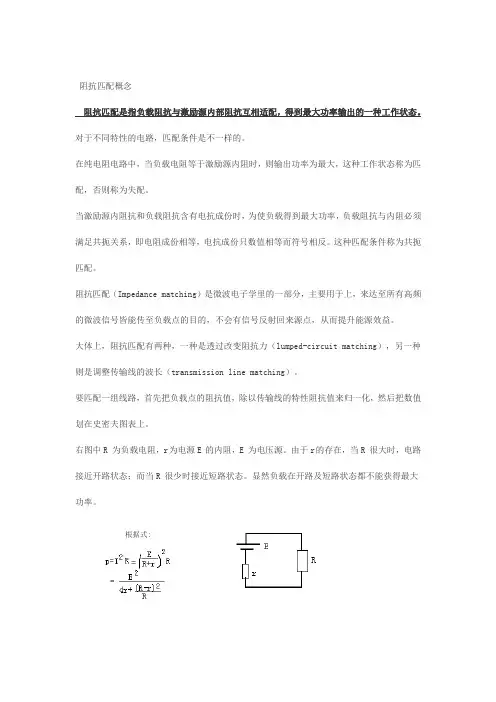

阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。

这种匹配条件称为共扼匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

右图中R为负载电阻，r为电源E的内阻，E为电压源。

由于r的存在，当R很大时，电路接近开路状态；而当R很少时接近短路状态。

显然负载在开路及短路状态都不能获得最大功率。

根据式:从上式可看出，当R=r时式中的式中分母中的(R-r)的值最小为0，此时负载所获取的功率最大。

所以，当负载电阻等于电源内阻时，负载将获得最大功率。

这就是电子电路阻抗匹配的基本原理。

改变阻抗力把电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

微波天线阻抗匹配设计实现技巧微波天线是指工作频率在GHz级别的高频天线。

由于其频率高，波长短，具有高方向性、窄束宽、高增益等特点，因此广泛应用于雷达、卫星通信、无线通信、导航等领域。

在微波天线系统中，阻抗匹配是一个非常重要的问题。

本文旨在介绍微波天线阻抗匹配设计实现的技巧。

一、阻抗匹配的原理微波天线阻抗匹配的原理是利用衰减器、匹配器等网络来调节电路的阻抗，使其满足匹配条件。

匹配条件为负载阻抗等于传输线特性阻抗，可表示为：ZL=Z0，其中ZL是负载阻抗，Z0是传输线特性阻抗。

阻抗匹配可以使微波天线的输出功率最大化，提高整个系统的性能。

二、常用的阻抗匹配方法1. L匹配网络法L匹配网络法是最常用的阻抗匹配方法之一。

该方法利用L型网络匹配器的等效电路来实现阻抗匹配。

其原理是在传输线中插入一个L型网络匹配器，使其电气长度等于1/4波长。

通过调整L型网络中的电感和电容，可以使输入阻抗匹配到50Ω，使得传输线和天线之间的阻抗得到匹配。

2. T匹配网络法T匹配网络法使用T型电路来进行阻抗匹配。

在传输线上插入T型网络，将其电气长度设为3/8波长，调整T型网络中的电容和电感，从而实现阻抗匹配。

该方法具有匹配宽带、阻抗匹配较好等优点。

3. C匹配网络法C匹配网络法是利用C型电路进行阻抗匹配的方法。

在传输线上插入C型网络，将其电气长度设为5/8波长，调整C型网络中的电容和电感，实现阻抗匹配。

该方法适用于匹配某些特殊的阻抗。

三、阻抗匹配设计实现技巧1. 选择适当的传输线特性阻抗传输线特性阻抗是决定输入输出阻抗的重要因素，应该根据实际应用选择合适的传输线特性阻抗。

常用的传输线特性阻抗有50Ω、75Ω、100Ω等，其中50Ω是最常用的特性阻抗。

2. 调整传输线长度传输线长度的调整可以改变阻抗值和相位，因此可以通过调整传输线长度实现阻抗匹配。

根据阻抗值的大小和相位的方向来进行调整。

3. 选择合适的衰减器和匹配器衰减器可以用于调节复杂阻抗的阻抗值。

阻抗匹配原理
阻抗匹配是一种用于电路设计中的技术，旨在实现电路之间的最大功率传输。

阻抗匹配原理通过调整电路内部阻抗的数值，使其与外部电路的阻抗相等，以达到能量传输的最佳效果。

阻抗匹配的基本原理是根据电路的特性和Ohm定律，电路的功率传输最大化是在源电阻和负载电阻的阻抗相等时实现的。

换句话说，当源电阻和负载电阻的阻抗相匹配时，电流和电压可以被完全传递，从而提高系统的效率。

阻抗匹配可以通过几种方式来实现。

其中一种常见的方式是使用一种称为“返阻”的器件，它可以在电路中引入附加的阻抗来调整总体阻抗值。

返阻器件通常是电阻或电容器，在电路中起到帮助调整阻抗的作用。

另一种常见的阻抗匹配方法是使用变压器。

变压器可以通过改变输入和输出电压之间的比例来实现阻抗匹配。

变压器的工作原理是基于电感的性质，通过将电流传递到较高或较低的电压绕组，从而调整阻抗值。

阻抗匹配在电路设计中非常重要。

如果在电路中没有正确的阻抗匹配，将导致不完全的能量传输和信号失真。

因此，在设计电路时，阻抗匹配要被认真考虑，以确保最佳功率传输和系统效率。

总之，阻抗匹配原理通过调整电路内部阻抗值，使其与外部电路的阻抗相等，以最大化功率传输。

这可以通过使用返阻器件
或变压器来实现。

阻抗匹配在电路设计中非常重要，可以确保能量传输的最佳效果和系统的高效性。

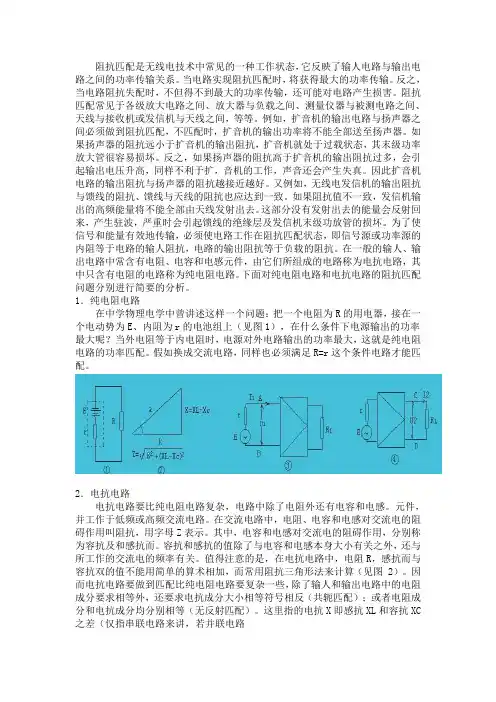

阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真。

因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。

在一般的输人、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路。

下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分析。

1．纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上（见图1），在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2．电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。

元件，并工作于低频或高频交流电路。

在交流电路中，电阻、电容和电感对交流电的阻碍作用叫阻抗，用字母Z表示。

∏型阻抗匹配电路
摘要：
1.阻抗匹配电路简介
2.π型阻抗匹配电路的原理
3.π型阻抗匹配电路的构造
4.π型阻抗匹配电路的应用领域
5.总结
正文：
阻抗匹配电路是一种电子电路，其主要功能是在输出端与输入端之间提供良好的阻抗匹配，以保证信号的最大传输。

在众多的阻抗匹配电路中，π型阻抗匹配电路由于其结构简单、性能稳定等优点，被广泛应用于各种电子设备中。

π型阻抗匹配电路的原理主要是利用电感和电容的组合来达到阻抗匹配的目的。

电感对交流信号产生阻抗，而电容则对交流信号产生导通。

当电感和电容的数值匹配时，整个电路对信号的阻抗就会变得非常小，从而实现阻抗匹配。

在构造π型阻抗匹配电路时，首先需要选择合适的电感和电容值。

这需要根据电路的工作频率、传输功率等参数进行计算。

一般情况下，电感和电容的数值应该相等，这样才能保证阻抗匹配的效果。

此外，在实际应用中，π型阻抗匹配电路还需要与其他电子元件如晶体管、二极管等配合使用，以构成完整的电路系统。

π型阻抗匹配电路广泛应用于通信、广播、雷达等电子设备中。

例如，在无线通信系统中，天线与发射接收电路之间需要通过阻抗匹配电路进行连接，以保证信号的最大传输。

而在雷达系统中，则需要利用阻抗匹配电路来提高天线阵列的性能。

总之，π型阻抗匹配电路是一种重要的电子电路，其在电子设备中的应用十分广泛。

实验五 阻抗调配一、实验目的和要求微波测量（传输）系统中，经常引入不同形式的不连续性，以构成元件或达到匹配的目的。

前面实验中已对E-H 面阻抗调配器和晶体检波器进行了描述和实验。

本实验要求熟悉单分支阻抗匹配器的工作原理。

掌握利用单螺钉阻抗调配器调匹配的方法。

二、实验内容利用波导单螺钉阻抗调配器对原来未达到匹配状态（短路）的负载阻抗进行调匹配（使驻波比达到ρ＜1.05时，即可认为基本上达到了匹配状态）。

三、实验原理1．阻抗匹配的基本概念1.1阻抗匹配的定义对均匀无耗长线，当沿线电压反射系数等于零（г＝0）时，即处于阻抗匹配状态。

1.2满足阻抗匹配状态的几个等价条件 归一化负载阻抗等于1（1~＝L Z ）⇔ 归一化负载导纳等于1（1~＝L Y ）⇔ 沿线输入阻抗处处等于特性阻抗 ⇔ 沿线驻波比等于1（ρ＝1）。

1.3阻抗匹配的物理特征当系统处于阻抗匹配状态时，信号源馈入传输线的功率无反射，全部被负载吸收，信号的传输效率达到100％（是微波传输的理想状态）。

2．波导单螺钉阻抗调配器的工作原理和结构2.1单螺钉调配器当一销钉从波导宽壁插入但并不对穿时，销钉中将有电流流过，销钉端部将集中一些电荷，因而将在波导中引入一定的电纳，其电纳性质与其插入波导深度h 有关。

当4/λ<h 时，在端部集中的电荷是主要的，因而电纳为容性；随着销钉插入深度h 变大，其磁场能迅速增加，当4/λ＝h 时，销钉附近的电、磁能平衡，销钉的电纳性质消失，这时可等效为一电容、电感串联谐振回路，波导被短路；当4/λ>h 时，这时通过销钉的电流的作用是主要的，因而电纳为感性。

销钉越粗容纳越大，电感量越小。

它常用来构成阻抗调配器，因而销钉常做成螺钉，便于调节。

为了避免螺钉插入深度过深，造成元件功率容量降低或短路，一般限制4/λ<h 。

图九 给出了单螺钉调配器的示意图（图ａ）及原理图（图ｂ）。

螺钉调配器的原理与支节匹配的原理是相同的。

阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真。

因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应到达一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。

在一般的输人、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路。

下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分析。

1．纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上〔见图1〕，在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假设换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2．电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。

元件，并工作于低频或高频交流电路。

在交流电路中，电阻、电容和电感对交流电的阻碍作用叫阻抗，用字母Z表示。

阻抗匹配原理
阻抗匹配原理是指在电路设计或信号传输中，为了最大程度地传输信号能量，需要将信源的内阻与负载的外阻匹配，以达到阻抗最大化的目标。

阻抗匹配的基本原理是利用电阻、电容、电感等元件的特性来调整电路的阻抗大小。

在电路中，如果信源的内阻与负载的外阻不匹配，会导致能量的反射和损耗，使得信号传输效果下降。

为了解决这一问题，可以通过在信源和负载之间添加阻抗转换电路来实现匹配，使得信号完全传输到负载，最大程度地减小能量的损耗。

阻抗匹配的原理可以通过两种方法来实现。

一种是通过变换电路中的元件参数来达到匹配的目的，如改变电阻、电容、电感等的数值；另一种是通过变换电路的拓扑结构来实现匹配，如串联、并联、变压器等。

在阻抗匹配过程中，如果信源的内阻大于负载的外阻，可以通过串联电阻或并联电容的方式来降低信源的总阻抗，以实现匹配；如果信源的内阻小于负载的外阻，可以通过串联电感或并联电阻的方式来提高信源的总阻抗，以实现匹配。

总之，阻抗匹配原理是为了充分利用信号能量，提高信号传输效果而采取的一种调整电路阻抗的方法。

通过合理选择元件参数和拓扑结构，可以实现信源和负载之间阻抗的匹配，最大程度地减小信号的反射和损耗，提高信号传输的质量。

大神教会你阻抗匹配原理及负载阻抗匹配
 信号或广泛电能在传输过程中，为实现信号的无反射传输或最大功率传输，要求电路连接实现阻抗匹配。

阻抗匹配关系着系统的整体性能，实现匹配可使系统性能达到最优。

阻抗匹配的概念应用范围广泛，阻抗匹配常见于各级放大电路之间，放大电路与负载之间，信号与传输电路之间，微波电路与系统的设计中，无论是有源还是无源，都必须考虑匹配问题，根本原因是在低频电路中是电压与电流，而高频中是导行电磁波不匹配就会发生严重的反射，损坏仪器和设备。

本文介绍阻抗匹配电路的原理及其应用。

1 阻抗匹配的基本原理
 阻抗匹配是使微波电路或是系统的反射，载行波尽量接近行波状态的技术措施。

阻抗匹配分为两大类：
 （1）负载与传输线之间的阻抗匹配，使负载无反射。

方法是接入匹配装置使输入阻抗和特性阻抗相等。

 （2）信号源与传输线之间匹配，分为两种情况：1）使信号源无反射，方法是接入信号源与传输线之间接人匹配装置。

2）信号源共轭匹配，方法是信。

电感阻抗匹配原理1. 引言电感阻抗匹配原理是电磁学中重要的理论基础之一，它在电路设计和无线通信等领域有着广泛的应用。

本文将介绍电感阻抗匹配原理的基本概念、原理及应用。

2. 电感阻抗的概念电感阻抗是指电感元件对交流电信号的阻抗特性。

它与电感元件的自感值、频率以及电路中所连接的其他元件等有关。

电感阻抗可以表示为复数形式，具有实部和虚部。

3. 电感阻抗匹配的原理电感阻抗匹配的原理是通过调节电路元件的参数，使得输入和输出电路的电感阻抗相等，从而实现信号的最大传输效率。

电感阻抗匹配可用于提高功率传输效率，减小传输线损耗，降低回波等。

4. 电感阻抗匹配的方法电感阻抗匹配可以采用串联匹配和并联匹配两种方法。

串联匹配是通过串联电感和电容元件来实现的，而并联匹配则是通过并联电感和电容元件来实现的。

具体的匹配方法需根据电路的具体情况来确定。

5. 电感阻抗匹配的应用电感阻抗匹配在无线通信系统中有着重要的应用。

例如，在天线与射频电路之间的匹配中，通过调节电感阻抗可以实现最大功率传输和最小回波。

此外，在功率放大器设计中，电感阻抗匹配也扮演着关键的角色。

6. 电感阻抗匹配的优缺点电感阻抗匹配的优点是能够有效地提高信号传输效率和减小回波。

此外，它的设计相对简单，成本较低。

然而，电感阻抗匹配也存在一些缺点，如在高频段失效，需要精确的参数调整等。

7. 结论电感阻抗匹配原理是电磁学中重要的理论基础，通过电感阻抗匹配可以实现信号的最大传输效率。

它在无线通信系统和电路设计中有着广泛的应用。

因此，深入理解电感阻抗匹配原理，并合理应用于实际工程中，对于提高电路性能和系统的稳定性有着重要意义。

阻抗匹配级数带宽阻抗匹配是电子电路设计中的重要概念，用于解决信号传输中的能量匹配问题，以确保信号的传输和转换的有效性和稳定性。

阻抗匹配的目标是将不同阻抗的电路或设备连接起来，使其相互之间能够传输能量，而无需考虑能量的反射或损耗。

本文将从级数、带宽等方面详细介绍阻抗匹配的原理和应用。

首先，阻抗匹配可以分为级数匹配和并联匹配两种基本形式。

级数匹配指的是将输入和输出电路以串联的方式相连，使它们的阻抗能够逐渐适应从源到负载的变化。

这种匹配方式常用于无线电通信系统中，可以提高信号的传输效果。

而并联匹配则是将输入和输出电路以并联的方式相连，使它们的阻抗能够同时适应不同的频率范围。

这种匹配方式常用于高频和射频电路中，可以扩展系统的带宽。

其次，阻抗匹配在电子电路设计中有着广泛的应用。

首先，在信号传输中，阻抗不匹配会导致信号的反射和损耗。

通过阻抗匹配，可以降低信号的反射和损耗，提高信号的传输效率和质量。

其次，在无线电通信系统中，阻抗匹配可以使发射机和天线之间的能量传输更加高效稳定，提高通信的可靠性和覆盖范围。

另外，阻抗匹配也广泛应用于射频放大器、滤波器、天线馈线等电路中，以提高系统的性能和工作效率。

最后，带宽是阻抗匹配中一个重要的指标。

带宽指的是信号在传输过程中能够保持一定质量和幅度的频率范围。

通过合理的阻抗匹配设计，可以扩展电路的带宽，使其能够适应更宽波段的信号传输。

同时，合理的阻抗匹配还可以降低信号的失真和噪声，提高系统的信噪比和抗干扰能力，从而提高整个系统的性能。

综上所述，阻抗匹配作为电子电路设计的一个重要概念，在信号传输中起着至关重要的作用。

通过级数匹配和并联匹配的方式，可以确保电路之间能够有效地传输能量。

合理的阻抗匹配设计可以提高信号的传输效率和质量，扩展电路的带宽，提高系统的性能。

因此，在电子电路设计中，我们必须充分理解阻抗匹配原理，并灵活运用，以实现电路的优化设计和性能提升。

∏型阻抗匹配电路
【实用版】
目录
1.阻抗匹配电路的概述
2.∏型阻抗匹配电路的原理
3.∏型阻抗匹配电路的优点
4.∏型阻抗匹配电路的应用
5.结论
正文
一、阻抗匹配电路的概述
阻抗匹配电路，是一种电子电路，其主要作用是在不同阻抗之间传输信号时，使得能量最大程度地传输到负载上，减小能量损耗。

在电子设备中，阻抗匹配电路被广泛应用于放大器、振荡器、天线等系统中。

二、∏型阻抗匹配电路的原理
∏型阻抗匹配电路，也称∏型网络，是一种常见的阻抗匹配电路。

它的原理是通过电阻和电容或电感的组合，构成一个∏型网络，使得输入端和输出端的阻抗相等，从而实现阻抗匹配。

三、∏型阻抗匹配电路的优点
∏型阻抗匹配电路具有以下优点：
1.良好的阻抗匹配性能，能够使得能量最大程度地传输到负载上，减小能量损耗。

2.结构简单，制作容易，适用于各种频率范围。

3.调整方便，通过改变电阻、电容或电感的数值，可以实现对不同阻抗的匹配。

四、∏型阻抗匹配电路的应用
∏型阻抗匹配电路在电子设备中被广泛应用，如在放大器中，可以提高放大器的效率；在天线系统中，可以提高信号的传输效率，减小信号的反射。
