1、保障6、对于有明确定义用途的房间（如书房、儿童房、棋牌室等）、经室内专业确认后，按实际使用布置点位、否则统一按次卧室配置。
2、相同位置既有强电插座又有弱电插座的，需并齐安装，底边齐平，定位尺寸应整体考虑。
3、房间灯具选型以室内专业为准，本表定义的为灯位、即底盒：灯开关在门边的、面板中心距门框尺寸统一为150mm。
4、公寓型产品（大单间），按主卧标准设置，有书桌、工作台位置的、且经室内确认后，该局部位置根据需要增加相关插座。
5、对于无工作阳台且洗衣机、热水器设于入户花园的户型，入户花园的点位则需要根据工作阳台适当调整，相对标准不变。
竣工图绘制要求：1.提交的电子版竣工图须转为低版本CAD/天正版本。
2.各系统设备分图层布设，点位统一建块，便于查找、统计。
3.利用设计院或其他方提供的设计图纸为蓝本修改施工或竣工图的，图框一律改用我司（投标方或合同主体）标准图框。
4.分批次修改不同版本图纸须在图框中注明修改日期、版本号、图纸类型（如：弱施、弱竣等），且用同一绘图软件修改编辑。
5.编制竣工图目录，注明图纸编辑、修改日期和版本号、图纸类型。
6.桥架标注规格。
7.线管标明数量及规格，如：3根20KBG管，即标为3*20KBG。
8.弱电间内标明线、管预留长度，即：弱电间平面半周长，层高，机柜内预留，三者之和。
9.根据现场施工情况，桥架、管线有绕弯、上下爬坡的（无法通过路由表示出来的），须在图纸上用图示+文字注明，并标明长度、数量。
10.桥架结合现场情况，在图纸上尽可能增长距离。
11.所有有线设备/点位全部用线连接起来，不得有未连情况，无法连线须标注说明。
12.敷设过管线但未安装设备的部位（含预留）须在图纸上标明管、线材数量、规格、线型。
13.安装后拆除（重新安装）或旧点旧线拆除（重新安装）的部位须在图纸上说明工作类型（即：拆除或拆除后安装），标明位置、范围、管、线、设备类型等。
14.绘制系统图，标明前端点数量、设备类型、线型。
15.图纸上未标明或无法体现的设备须通过标注或说明的方式在平面图、系统图或说明中标示出来（包括前、后端设备)。
16.所有设备按系统分类标注编号，编号不得重复、遗漏或跳号。
17.平面图或系统图中须标明层高。
18.平面图上的设备数量与图例表中标明的数量应一致。

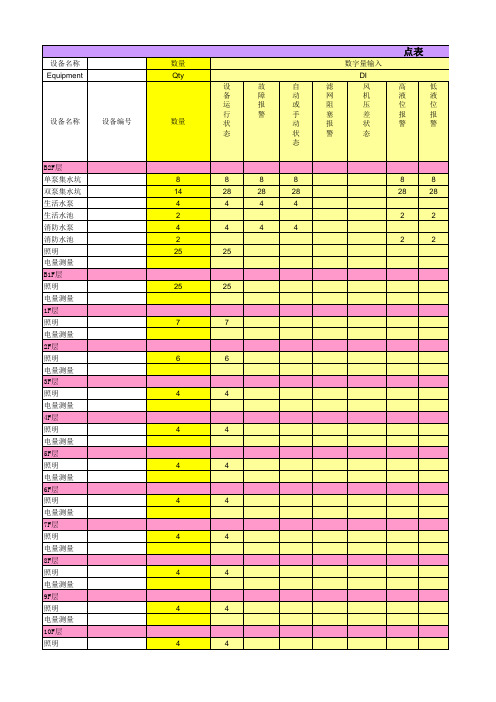

19.平面图、系统图、设备/点表清单中的设备数量保持一致。
20.图纸符合现场施工情况和特点，须经项目经理及上级领导审核修正。
21.经批准的竣工图纸按竣工要求晒制蓝图或打印交项目经理，并将电子版发至项目经理。
22.出具的竣工图须盖有竣工图章和相关人员签字。
23.资料交接签收单。
序号楼号设备名称号型号设备号线缆型号计算式长度1地下二车库半球摄像机JK012地下二车库半球摄像机JK023地下二车库半球摄像机JK032+3.2+1.4+29 4地下二车库半球摄像机JK0410.76+3.2+457.76 5地下二车库地库摄像机JK0546+652 6地下二车库地库摄像机JK0646+652 7地下二车库地库摄像机JK0715+621 8地下二车库地库摄像机JK0817+623 9地下二车库地库摄像机JK0958+462 10地下二车库地库摄像机JK1058+462 11地下二车库地库摄像机JK1143+447 12地下二车库地库摄像机JK1243+447 13地下二车库地库摄像机JK1362+466 14地下二车库地库摄像机JK1462+466 15地下二车库地库摄像机JK1513+417 16地下二车库地库摄像机JK1613+417 17地下二车库半球摄像机JK1718地下二车库半球摄像机JK1819地下二车库半球摄像机JK1920地下二车库半球摄像机JK2021地下二车库半球摄像机JK2122地下二车库地库摄像机JK2223地下二车库半球摄像机JK2324电梯摄像机JK2425半球摄像机JK2526电梯摄像机JK2627电梯摄像机JK2728半球摄像机JK2829地库摄像机JK29112+4116 30地库摄像机JK3084+488 311#电梯摄像机JK31SYV75-5 3.2*17+（1173.18 321#地下一层门禁摄像机JK32 4.69+0.5+1.8.99 331#电梯摄像机JK33SYV75-5 3.2*18+4.65103.91 341#电梯摄像机JK34SYV75-5 3.2*18+1.6+100.86 351#地下一层门禁摄像机JK3534.62+0.5+138.92 36地下一层地库摄像机JK3666+470 37地下一层地库摄像机JK3729+433 38地下一层地库摄像机JK38141+10151 39地下一层地库摄像机JK39141+10151 40地下一层地库摄像机JK40158+10168 41地下一层地库摄像机JK41158+10168 42地下一层地库摄像机JK42115+10125 43地下一层半球摄像机JK4344地下一层地库摄像机JK44108+1011845地下一层半球摄像机JK4546地下一层电梯摄像机JK4647地下一层电梯摄像机JK4748地下一层电梯摄像机JK4849地下一层地库摄像机JK4971+1081 50地下一层半球摄像机JK5051地下一层半球摄像机JK5152地下一层电梯摄像机JK5253地下一层电梯摄像机JK5354地下一层电梯摄像机JK5455地面西北角云台摄像机JK5570+20+6.4+7113.4 562#后门禁半球摄像机JK56572#首层大堂半球摄像机JK5758地面东北角云台摄像机JK58591#后门禁半球摄像机JK59601#首层大堂半球摄像机JK60SYV75-5+RVV2*112.62+3.2+321.82 614#门禁半球摄像机JK61624#首层大堂首层大堂摄像机JK6263地面东南角云台摄像机JK6338+138+7+4+197 643#首层大堂半球摄像机JK64653#门禁半球摄像机JK6566地面西南角云台摄像机JK6647+51+20+10136 67广场东北角云台摄像机JK67155+9164 68广场西北角云台摄像机JK6899+9108 69广场东南角云台摄像机JK6999+9108 70屋顶摄像机JK7071屋顶摄像机JK7172屋顶摄像机JK7273屋顶摄像机JK7374屋顶摄像机JK7475屋顶摄像机JK7576屋顶摄像机JK7677屋顶摄像机JK7778屋顶摄像机JK7879屋顶摄像机JK7980屋顶摄像机JK8081屋顶摄像机JK8182屋顶摄像机JK823041.84监控光纤主干光纤3（地下二层）21+116+10147主干光纤4（地下一层）152+10162主干光纤1（2#楼）31+6.4+10+2322.4主干光纤2（1#楼）30+6.4+10+2261.4合计892.8施工队报量路由？序号位置线型计算式工程量备注11#楼11-17层水平对讲工程量(每层14户)2楼层弱电间-住户门口主机SYV75-317.27+0.3+2.4+1.4+0.321.67单层3RVV6*0.521.67单层4楼层弱电间-住户门口主机SYV75-316.94+0.3+2.4+1.4+0.321.34单层第2户5RVV6*0.521.34单层第2户6楼层弱电间-住户门口主机SYV75-313.15+0.3+2.4+1.4+0.317.55单层7RVV6*0.517.55单层8楼层弱电间-住户门口主机SYV75-3 4.3+0.3+2.4+1.4+0.38.7单层9RVV6*0.58.7单层10楼层弱电间-住户门口主机SYV75-3 5.16+0.3+2.4+1.4+0.39.56单层11RVV6*0.59.56单层12楼层弱电间-住户门口主机SYV75-311.22+0.3+2.4+1.4+0.315.62单层第6户13RVV6*0.515.62单层第6户14楼层弱电间-住户门口主机SYV75-311.22+7.93+0.3+2.4+1.4+0.323.55单层第7户15RVV6*0.523.55单层第7户16楼层弱电间-住户门口主机SYV75-311.22+7.93+4.44+0.3+2.4+1.4+0.327.99单层17RVV6*0.527.99单层18楼层弱电间-住户门口主机SYV75-3 4.76+0.3+2.4+1.4+0.39.16单层19RVV6*0.59.16单层20楼层弱电间-住户门口主机SYV75-3 6.99+0.3+2.4+1.4+0.311.39单层21RVV6*0.511.39单层22楼层弱电间-住户门口主机SYV75-3 6.99+4.59+0.3+2.4+1.4+0.315.98单层23RVV6*0.515.98单层24楼层弱电间-住户门口主机SYV75-3 6.99+4.59+7.95+0.3+2.4+1.4+0.323.93单层25RVV6*0.523.93单层26楼层弱电间-住户门口主机SYV75-3 6.99+4.59+7.95+4.43+0.3+2.4+1.4+0.328.36单层27RVV6*0.528.36单层28楼层弱电间-住户门口主机SYV75-325.84+0.3+2.4+1.4+0.330.24单层29RVV6*0.530.24单层合计SYV75-3265.04单层RVV6*0.5265.04单层30楼层弱电间-楼层弱电间15.14单层31室内分机-紧急按钮RVV2*0.511.07+1.3+0.2+1.4+0.3+2*(1.3+0.2)17.27 单层32室内分机-紧急按钮RVV2*0.57.37+1.3+0.2+1.4+0.310.57 单层第2户33室内分机-紧急按钮RVV2*0.56.6+1.3+0.2+1.4+0.39.80 单层34室内分机-紧急按钮RVV2*0.56.54+1.3+0.2+1.4+0.39.74 单层35室内分机-紧急按钮RVV2*0.56.85+1.3+0.2+1.4+0.310.05 单层36室内分机-紧急按钮RVV2*0.56.75+1.3+0.2+1.4+0.39.95 单层第6户37室内分机-紧急按钮RVV2*0.56.81+1.3+0.2+1.4+0.310.01 单层第7户38室内分机-紧急按钮RVV2*0.57.05+1.3+0.2+1.4+0.310.25 单层39室内分机-紧急按钮RVV2*0.58.05+1.3+0.2+1.4+0.311.25 单层40室内分机-紧急按钮RVV2*0.56.74+1.3+0.2+1.4+0.39.94 单层室内分机-紧急按钮RVV2*0.56.55+1.3+0.2+1.4+0.39.75 单层室内分机-紧急按钮RVV2*0.56.74+1.3+0.2+1.4+0.39.81 单层室内分机-紧急按钮RVV2*0.56.61+1.3+0.2+1.4+0.314.54 单层室内分机-紧急按钮RVV2*0.511.34+1.3+0.2+1.4+0.3+0.15+2*0.215.09 单层合计RVV2*0.5158.02 单层室内分机-烟感RVV4*0.52.75+1.4+0.3+0.5 4.95 单层室内分机-烟感RVV4*0.55.2+1.4+0.3+0.57.40 单层第2户室内分机-烟感RVV4*0.55.06+1.4+0.3+0.57.26 单层41室内分机-烟感RVV4*0.55.17+1.4+0.3+0.57.37 单层室内分机-烟感RVV4*0.55.03+1.4+0.3+0.57.23 单层室内分机-烟感RVV4*0.55.29+1.4+0.3+0.57.49 单层第6户室内分机-烟感RVV4*0.55.28+1.4+0.3+0.57.48 单层第7户室内分机-烟感RVV4*0.55.44+1.4+0.3+0.57.64 单层室内分机-烟感RVV4*0.58.59+1.4+0.3+0.510.79 单层室内分机-烟感RVV4*0.54.56+1.4+0.3+0.5 6.76 单层室内分机-烟感RVV4*0.54.63+1.4+0.3+0.5 6.83 单层室内分机-烟感RVV4*0.54.84+1.4+0.3+0.57.04 单层室内分机-烟感RVV4*0.58.7+1.4+0.3+0.510.90 单层室内分机-烟感RVV4*0.54.62+1.4+0.3+0.5 6.82 单层42合计RVV4*0.5105.96 单层46室内分机-室内红外探头RVV4*0.53.87+4.26+9.62+3.2-1.419.55 16单层（未算接头长度）47室内分机-室内红外探头RVV4*0.515.23+3.2-1.417.03 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.95+7.39+3.2-1.417.14 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.56.88+7.81+3.2-1.416.49 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.88+6.54+3.2-1.416.22 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.37+6.72+3.2-1.415.89 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.56.81+7.71+3.2-1.416.32 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.60+12.46+3.2-1.421.86 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.519.95+3.2-1.421.75 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.56.76+7.89+3.2-1.416.45 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.58.02+7.15+3.2-1.416.97 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.11+8.03+3.2-1.416.94 16单层（未算接头长度）48室内分机-室内红外探头RVV4*0.57.90+6.99+3.2-1.416.69 16单层（未算接头长度）室内分机-室内红外探头RVV4*0.517.61+3.2-1.419.41 16单层（未算接头长度）合计497.42 16、17层合计室内分机-室内红外探头RVV4*0.53.88+13.64+3.2-1.419.32 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.54.37+3.2-1.4 6.17 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.54.91+7.03+3.2-1.413.74 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.67+6.76+3.2-1.416.23 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.56.67+7.84+3.2-1.416.31 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.94+6.74+3.2-1.416.48 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.79+13.14+3.2-1.422.73 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.519.4+3.2-1.421.20 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.56.76+7.89+3.2-1.416.45 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.58.02+7.15+3.2-1.416.97 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.11+8.03+3.2-1.416.94 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.57.90+6.99+3.2-1.416.69 3单层（未算接头长度）室内分机-室内红外探头RVV4*0.517.61+3.2-1.419.41 3单层（未算接头长度）合计437.28 3、4层合计各点线缆预留长度RVV4*0.50.2*136+0.2*（136-13-14-13-14）43.605011-17层总计SYV75-31855.28 1855.28 7层核量RVV6*0.51855.28 1855.28 7层核量RVV2*0.51106.14 1106.14 7层核量RVV4*0.51282.74 1282.74 7层核量（带线缆接头量）1#楼3-10层水平对讲工程量(每层12户少6、7户第2户有变化)楼层弱电间-住户门口主机SYV75-317.72+0.3+2.4+1.4+0.322.12 变化2.1户第2户改为2.1 2.2户RVV6*0.517.72+0.3+2.4+1.4+0.322.12 变化2.1户楼层弱电间-住户门口主机SYV75-318.78+0.3+2.4+1.4+0.323.18 变化2.2户RVV6*0.518.78+0.3+2.4+1.4+0.323.18 变化2.2户室内分机-紧急按钮RVV2*0.53.86+1.3+0.2+1.4+0.37.06 变化2.1户室内分机-紧急按钮RVV2*0.52.84+1.3+0.2+1.4+0.3 6.04 变化2.2户室内分机-烟感RVV4*0.54.12+1.4+0.3+0.5 6.32 变化2.1户室内分机-烟感RVV4*0.54.43+1.4+0.3+0.5 6.63 变化2.2户SYV75-3249.83RVV6*0.5249.83RVV2*0.5140.59RVV4*0.53-10层总计SYV75-31998.64RVV6*0.51998.64RVV2*0.51124.72RVV4*0.52435.921#楼对讲垂直工程量(3-17)对讲垂直线缆（1#）SYV75-5(3.2*6*3+3.2*5*2+3.2*5+3.2*12+1.7*24)*2+389.94RVV4*1（（3.2*18+1.7*30）+3.78+3)*2230.76对讲一层主线（1#）单元门口机-网络联接器（信号RVV6*116.03+1.4+0.3+0.3+0.7+119.73SYV75-516.03+1.4+0.3+0.3+0.7+119.73单元门口机-网络联接器（视频单元门口机-电源15V RVV3*116.03+1.4+0.3+0.3+0.7+119.73RVV6*0.50.95+1.3+1.4+0.6 4.25单元门口机-锁控器(信号、电源单元门口机-电控锁RVV2*0.52*(1.6+1+2*0.3) 6.41#楼对讲系统线缆总量SYV75-33853.92RVV6*0.53853.92RVV2*0.52230.86RVV4*0.53718.661#楼对讲水平垂直工程量(11-17)SYV75-3RVV6*0.5RVV4*0.5RVV2*1对讲主线长度联网主线2#-1#SYV75-531+6.4+10+93+30+6.4+10186.8RVVP4*131+6.4+10+93+30+6.4+10186.8联网主线1#-4#SYV75-530+6.4+10+129+47+6.4+10238.8RVVP4*130+6.4+10+129+47+6.4+10238.8联网主线4#-3#-机房SYV75-547+6.4+10+144+10217.4RVVP4*147+6.4+10+144+10217.4合计SYV75-5643RVVP4*1643序号楼号设备名称号型号设备号线缆型号计算式长度2#地下二门禁机MJ017.4+1.2+0.314.5MJ02 3.5+1.2+0.310.6 1#地下二MJ03UTP5E+RVV2*11.2+0.3+3.2+1.11.061#地下二MJ04UTP5E+RVV2*11.2+0.3+3.2+1.14.934#地下二MJ05 4.62+1.2+0.11.724#地下二MJ067.09+1.2+0.14.194#地下二MJ07 4.08+1.2+0.11.18MJ08MJ09MJ102#地下一MJ11 4.5+1.2+0.38.42#地下一MJ12 6.64+1.2+0.10.541#地下一MJ138.78+1.2+2.12.681#地下一MJ14 4.17+1.2+3.51.274#地下一MJ15 4.57+1.2+0.8.474#地下一MJ16 3.33+1.2+0.7.23MJ17MJ18MJ191#地面一MJ20UTP5E+RVV2*110.78+1.2+214.68MJ21MJ22MJ23MJ24MJ25MJ26施工队报量电锁开门按钮3.25序号工作内容设备名称号型号设备号线缆型号计算式1地下PE管敷设2地下敷设管JK55---弱电井PE3236.39地下敷设管JK58---弱电井PE32 3.39地下敷设管JK66---弱电井PE3221.45地下敷设管JK63---弱电井PE32 4.3PE3267.39+18.94地下敷设管JK67-YY05,Y03-YY地下敷设管上下量PE3216*0.9合计挖沟挖沟序号工作内容设备名称号型号设备号线缆型号计算式1地下32PE管敷设2地下敷设管YY04---机房PE32（24.9+1.2*2）*3地下敷设管YY04---YY05PE32(26.26+1.2*2)*2地下敷设管YY04---YY03PE3228.02+1.2*2地下敷设管YY01---YY02PE3219.51+1.2*2地下敷设管YY05---YY02PE3222.54+1.2*2地下敷设管YY05---JK69PE3221.49+1.2*2地下敷设管YY03---JK68PE32地下敷设管YY01---JK69PE32地下敷设管JK55---电信井PE32地下敷设管JK58---电信井PE3236.01+1.2+4地下敷设管JK63---电信井PE32地下敷设管JK66---电信井PE32挖沟挖沟YY04---机房24.9挖沟YY04---YY0526.26挖沟YY04---YY0328.02挖沟YY01---YY0219.51挖沟YY05---YY0222.54挖沟YY05---JK6921.49挖沟YY03---JK68挖沟YY01---JK69挖沟JK55---电信井36.01挖沟JK58---电信井挖沟JK63---电信井挖沟JK66---电信井工程量原图纸原图纸36.39原图纸3.39原图纸21.45原图纸4.3原图纸86.33原图纸14.4原图纸166.26原图纸原图纸151.86原图纸工程量备注81.957.3230.4221.9124.9423.8941.2124.926.2628.0219.5122.5421.4936.01序号工作内容设备名称号型号设备号线缆型号计算式1商业屋顶镀锌管SC3238.59+2*2.5+66.03+2* 2商业屋顶镀锌管SC4037.41+3+30.703商业屋顶接线箱74商业屋顶86盒11更改后PVC管PVC2532.98+3.22+105.27+49 PVC管PVC3240.44+10.76+2*30.36+PVC接线盒110*11010JDG32工程量269.6671.11711232.47290.5875 131.92232.17921025547.7667241、1#楼层对讲预留 室内分机高1.4预留0.3层间箱高0.3，预留0.65，报警按钮高度1.3预留02、垂直距离按照3.2米计算预留0.2烟感高预留0.5门禁点位表1#2#3#序号楼层设备号对应弱电井号设备号对应弱电井号设备号对应弱电井号1地下二层341287 244229731084地下一层134111177 51441211886地上一层2031922284#设备号对应弱电井号556676155166215序号工作内容设备名称号型号设备号线缆型号计算式工程量11#红外幕帘红外幕帘37*274 21#红外幕帘红外幕帘33*266 1#手动报警手动报警16*7112 1#手动报警手动报警14*811216层、17层3层、4层11-17层3-10层。
