序论近几年来，随着我国国民经济的快速发展，电能需求量越来越大，其中城市用电量更是急剧增加。

目前，我国一般大、中型城市的市中心地区每平方公里的负荷密度平均已达左右，有些城市市中心局部地区的负荷密度甚至高达上万千瓦，乃至几万千瓦，且有继续增长的势头。

不但如此，随着经济的发展和建筑技术的进步，我国的高层建筑发展也越来越快，1992~1994年间，我国仅建设部系统每年建成的10层以上建筑就达800~900万㎡，加上其它部门，估计每年建成10层以上建筑在1000万㎡以上。

目前，全国已建成的高层建筑约为1亿㎡，一万幢左右，而且这种趋势仍在继续发展。

相应的，高层建筑的电气设计则会增加许多新内容，而首当其冲的则是高层建筑的供配电设计。

供配电设计，就是要完成对电力的供应和分配的设计问题。

电力是现代工业生产、民用住宅、及企事业单位的主要能源和动力，是现代文明的物质技术基础。

没有电力，就没有工业现代化，就没有整个国民经济的现代化。

现代社会的信息化和网络化，都是建立在电气化的基础之上的。

做好供配电工作，对于保证企业生产的正常进行和实现工业现代化，保证正常的工作、学习、生活都具有十分重要的意义。

民用建筑的供配电设计主要包括：高压供配电系统，低压供配电系统，动力照明干线系统，配电箱系统，电缆导线的敷设，各种电器设备的选型，安装，建筑防雷接地等等。

它的基本要求为：可靠，间接，安全，可选择性。

高层配电设计要求在满足国家有关经济技术效果的前提下，还必须严格按照供配电有关技术规定和相关原则进行设计。

其相关原则概括如下：1．必须遵守有关国标，认真贯彻执行国家的技术经济政策，并做关于保障人身和设备安全，供电可靠，电能质量合格，技术先进和经济合理方面的针对性设计。

2．根据工程特点，规模和发展规划，正确处理近期建设和远期发展的关系，做到远近期结合，以近期为主，考虑到扩建。

3．必须从全局出发，统筹兼顾，按照负荷的性质，用电容量，工程特点和地区供配电条件，合理确定设计方案，满足供配电要求。

住宅小区电气设计论文本文主要探讨了住宅小区电气设计的关键要素，包括供配电系统、照明系统、防雷保护以及电气安全等方面。

通过对住宅小区电气设计的深入研究，旨在为电气工程师提供一套完整的设计方案，以满足现代住宅小区的用电需求，并确保供电的安全性、可靠性和经济性。

住宅小区；电气设计；供配电系统；照明系统；防雷保护；电气安全1. 引言随着我国经济的快速发展，城市化进程不断加快，住宅小区作为城市居住环境的重要组成部分，其电气设计的要求也越来越高。

一个良好设计的住宅小区电气系统，不仅能满足居民的正常生活需求，还能保证供电的安全性和可靠性，同时降低运行成本。

因此，对住宅小区电气设计进行深入研究，具有重要的现实意义。

2. 供配电系统设计2.1 设计原则1.满足住宅小区的正常用电需求，包括居民生活、商业和公共设施用电；2.供电可靠性高，系统故障时能迅速切换至备用电源；3.经济性好，降低运行成本；4.便于运行维护和管理。

2.2 系统配置1.电源：根据用电负荷和地理位置，选择合适的电源类型，如环网供电、放射式供电等；2.变压器：合理选择变压器容量和台数，满足负荷需求和供电可靠性要求；3.配电装置：包括开关设备、保护装置、计量装置等，应选型合理，满足运行要求；4.线路：合理规划线路布局，选择合适的线路材料和敷设方式，保证供电质量。

3. 照明系统设计3.1 设计原则1.满足功能性、舒适性和美观性要求；2.节能环保，降低能耗；3.便于运行维护和管理。

3.2 系统配置1.光源：根据场所和功能需求，选择合适的照明光源；2.照明器：选型合理，满足照明效果和节能要求；3.控制方式：采用智能照明控制系统，实现节能和舒适性调控；4.线路：合理规划线路布局，选择合适的线路材料和敷设方式。

4. 防雷保护设计4.1 设计原则1.保护设备和个人安全；2.减少雷电对建筑物和设备的损害；3.便于运行维护和管理。

4.2 系统配置1.接闪器：包括避雷针、避雷带等，合理设置接闪器的高度和间距；2.引下线：将接闪器的闪电电流引入地下，选材要求导电性能良好；3.接地装置：将引下线接入地下接地体，确保接地电阻满足要求；4.防雷设备：如浪涌保护器、避雷器等，用于保护电气设备。

第一章绪论1.1研究的目的及意义1.2国内外发展现状1.3本文的工作第二章住宅建筑的负荷计算第三章住宅楼层的供配电措施第四章照明系统设计第五章弱电系统设计第六章消防系统设计第七章防雷系统设计研究的目的及意义随着我国国民经济的快速发展，人民的生活水平大幅度的提高，越来越多的人加入了城市人的生活队伍，随之城市的规模不断扩大，住房需求日益增加，然土地资源有限，为有效利用土地资源，低层住宅建筑逐渐减少，高层住宅建筑越来越多。

高层建筑的出现缓解了土地资源过少的压力，同时也提高了人们的居住条件。

高层建筑与低层建筑不同，高层建筑的出现一方面让人们对居住空间、建筑结构、公共设施等提出了更高的要求，另一方面也让人们对住宅的电气安全和使用功能有了更多的需求。

因此，住宅的电气设计必须跟上时代的步伐。

而电气设计所需要考虑的主要问题就是供配电系统的设计，也就是电能的分配问题。

众所周知，电能是现代工业生产的主要能源和动力。

电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。

因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。

电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。

从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。

因此，一个稳定可靠的供配电系统对于发展工业生产，实现工业现代化，具有十分重要的意义。

由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义。

因此在当今全球资源紧张的局势下，一个好的供配电系统设计，对于节约能源、保护环境、支援国家经济建设，也具有重大的作用。

国内外发展现状供配电技术，就是研究电力的供应及分配的问题。

绪论本设计是长春明珠13号楼建筑电气设计，该工程系实际工程。

针对本工程的情况本设计包含的内容主要有照明，电视，电话，网络，火灾智能报警系统。

由于时代的需求要在电气方面做到以人为本，环保节能，在设计深度和广度上都具有很好的研究价值。

由于所学专业为电气工程及其自动化故以此为基础选定此题目作为毕业设计。

本设计通过设计计算和图纸绘制就现代建筑中的主要部分--照明，防雷接地，弱电根据建筑屋的使用性质和用途按照国家制定的规范和其需求做到科学设计合理布局。

再者面对当代耗能的增加和能源资源的短缺问题本设计采用了多项节能措施的设计例如:使用节能型灯。

再者对所有建筑屋内的用电耗能设备采用国家推荐的节能设备同时在设计时追求了这种节能的理念。

近年来，我国建筑电气的发展极为迅猛，并且要求不断提高，技术先进，控制体系丰富多样。

更新换代特别快。

于是，多高层的建筑电气的工程设计也便成为工程院校教学环节的重点。

本次设计课题结构特点明确，涵概面广。

在整个设计过程中，我们得到了专业教师孜孜不倦的指导，也深切体会到科学严谨的设计思想。

由于本人设计经验有限，不妥和错误之处，恳请各位老师指正。

第一章设计说明1.1 建筑电气概况建筑电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人民居住或工作的生活环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。

它是强电和弱电与具体建筑的有机结合。

随着科学技术的发展和人民生活水平的不断提高，人们对有关供配电、照明、消防、防雷接地、通信、网络等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。

建筑电气设计是在认真执行国家技术经济政策和有关国家标准和规范的前提下，进行工业与民用建筑建筑电气的设计，并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。

本次设计是对长春明珠13号楼建筑电气设计，本工程概况：住宅楼，建筑面约13675.2平方米，六十六层,一梯两户。

住宅小区建筑电气工程设计毕业设计论文摘要随着城市化进程的加快和人们居住要求的提高，住宅小区的建设规模和质量得到了极大的提升。

电气工程在住宅小区建筑中起着至关重要的作用，包括供电系统、照明系统、通信系统等方面。

本论文以住宅小区为例，探讨了其电气工程设计的重要性和设计过程中需要考虑的因素。

通过对该小区的电气负荷、线路布置、设备选择等方面的分析，提出了一些建议，以期为住宅小区建筑电气工程设计提供一定的参考和指导。

关键词：住宅小区、电气工程、供电系统、照明系统、通信系统、电气负荷1.引言住宅小区作为人们日常生活的居住场所，其建设对于改善居住环境、提高生活质量具有重要意义。

而电气工程作为住宅小区建筑中的重要组成部分，其设计合理与否直接影响到小区的使用效果和安全性。

因此，进行合理的电气工程设计是住宅小区建设的关键环节。

2.住宅小区电气工程设计的重要性3.住宅小区电气工程设计的流程住宅小区电气工程设计的流程一般可分为需求分析、设计方案编制、设备选择、施工图设计和验收等阶段。

在需求分析阶段，需要了解小区的具体情况，包括规模、户型、居住人口等因素，以确定电气负荷和线路布置等。

然后，根据分析结果进行设计方案编制，包括供电系统和照明系统的设计。

设备选择阶段，需要根据实际情况选购合适的设备，以保证供电系统的可靠性和安全性。

最后，在施工图设计和验收阶段，需要将设计方案转化为具体的施工图，并对施工过程进行监督和验收。

4.住宅小区电气工程设计实践以住宅小区为例，进行了电气工程设计实践。

首先，通过对小区的用电负荷进行分析，确定了供电系统的规模和容量。

然后，根据小区的布局和使用需求设计了照明系统，包括公共区域和住户配电箱的照明。

同时，为了提高住户的通信使用体验，还配置了宽带和电视设施。

最后，将设计方案转化为施工图，并进行了施工过程的监督和验收。

5.结论本论文通过对住宅小区的电气工程设计实践，总结出了住宅小区电气工程设计的重要性和设计流程。

摘要本论文主要阐述了某住宅楼各系统电气设计的设计依据、原则和方法及设计选择的结论。

本论文共包括5章内容，前四章主要包括强电部分设计；第五章主要包括弱电部分。

强电部分主要内容包括：低压配电系统、照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等。

弱电部分主要内容包括：有线电视、综合布线系统的设计。

本次设计完成图纸共13幅，绘图采用AUTOCAD软件绘制。

随着人们生活水平的不断提高,更加实用美观和廉价的住房无疑是人们追求的目标之一，所以建筑电气设计不仅仅局限于可以使用，应该采用更加环保节能的新产品。

本次设计在很多方面在美观的同时，兼顾了低廉的价格，有很高的实用价值。

本住宅楼电气设计为毕业设计，其目的是通过设计实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为未来的工作奠定坚实的基础。

关键词: 照度；有线电视；综合布线。

AbstractIn this paper, a main residential building on the electrical design of the system design based on principles and methods and the conclusions of design options.In this paper, a total of 5 chapters, including the first four chapters of the main part of strong electrical design; fifth chapter includes some weak.Strong electric part of the main contents include: low-voltage distribution system, lighting system and lightning protection grounding system design, including load calculation, illumination calculation.Weak part of the main contents include: cable television, the design of integrated wiring system. The design is completed a total of 13 drawings,Drawing graphics using AUTOCAD software.With the continuous improvement of people's living standards, more practical beautiful and cheap housing is undoubtedly one of the objectives pursued by the people, so construction is not limited to electrical design can be used, should adopt more environmentally-friendly energy-saving products. This design in many In the handsome, while keeping a low price, high practical value.Electrical design of the residential buildings designed for graduates with the aim of design practice through the comprehensive use of the knowledge, theory with practice, exercise an independent analysis and resolution of the issue of building the capacity of the electrical design for the future work to lay a solid foundation.Keywords，illumination, cable television, integrated wiring.目录摘要 (I)Abstract (II)1 绪论 (1)1.1工程概况 (1)1.2设计目的 (1)1.3设计要求 (1)1.4设计依据 (2)2 方案论证 (3)2.1照明系统方案论证 (3)2.2电视电话系统方案论证 (4)2.2.1有线电视系统 (4)2.2.2电话系统 (4)2.3防雷接地方案论证 (4)3照明系统 (5)3.1照度计算 (10)3.1.1照度计算公式 (10)3.1.2各类房间照度计算 (11)3.2 照明平面图布置 (14)3.2.1室内灯具布置要求 (14)3.2.2室内插座布置要求 (14)3.2.3配电箱布置 (16)3.3负荷计算 (16)3.4设备选型 (18)3.4.1断路器选择 (18)3.4.2隔离开关断选择 (18)3.4.3线缆选择 (19)3.4.4配电箱选择 (19)4电视电话系统 (20)4.1电视系统设计 (20)4.1.1有线电视系统设计的原则及要求 (20)4.2电话系统设计 (29)5防雷与接地 (31)5.1防雷 (31)5.1.1 防雷等级 (31)5.1.2 三级防雷建筑物的保护措施 (32)5.2保护接地 (34)5.2.1 接地系统分类 (34)5.2.2 接地系统 (35)5.2.3 接地电阻 (37)结论 (38)参考文献 (40)附录1 绪论随着科学技术的发展和人民生活水平的不断提高，人们对对有关供配电、照明、消防、防雷接地、通信、有线电视等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。

住宅建筑电气设汁论文15篇住宅建筑电气设计论文摘要：现代住宅的电气设计的宗旨是要为人们提供一个良好的休息、生活、学习和娱乐环境，满足功能上比较齐全，性能上安全可靠，使用上舒适方便的要求。

同时，电气设计方案要以满足社会经济发展的需要为前提，坚持以人为本的理念，才能不断创造出适合社会生活进步需求的设计方案，为设讣规范的不断完善和发展提供可行的科学依据。

关键词建筑电气设计电气论文电气住宅建筑电气设汁论文:浅谈住宅建筑电气设计摘要:随着我国经济的快速发展，人们对生活的质量要求越来越髙。

住宅电气设计也逐步复杂化和精致化。

由于目前电器设备的新产品、新技术不断涌现,在实际工程中，将不断眾露出问题和解决问题的过程，从而使住宅电气设讣日趋成熟起来。

因此，在住宅建筑电气设计中如何才能满足安全、可靠、美观、方便、灵活等设计要求，是住宅建筑电气设il•师们讨论的话题。

本文作者主要就住宅电气设计中的一些问题进行了阐述。

关键词:住宅：电气设计；分析近年来，由于社会的进步和人们生活水平的提高，住宅的质量与作用越来越重要，目前，伴随着我国住宅制度的改革，住房将全部作为商品而向市场。

作为商品其质量以及其布局是否合理将直接影响住户的使用和开发商的利益，因此合理的住宅电气设计是提髙人们生活品质.质量和安全的关键。

住宅公共部位的照明节能设计1.1.住宅照明节能的规定近年来，我国推行建设右约型社会，提高能源利用效率，在公共建筑电气设计中节能设计已得到充分的重视。

在《民用建筑电气设计规范》JGJ16-2008中住宅电气照明设计应符合下列规定:1）住宅的照明宜选用细管径直管荧光灯或紧凑型荧光灯。

当装饰需要选用白炽灯是, 宜选用双螺旋白炽灯。

2）灯具的选择应根据具体房间的功能而泄，宜采用直接照明和开启式灯具，并宜选用节能型灯具。

3）起居室的照明宜满足多功能使用要求，除应设置一般照明外，还宜设置装饰台灯、落地灯灯。

高级公寓的起居厅照明宜采用可调光方式。

住宅楼电气设计毕业论文目录引言 (1)1 设计概况 (1)1.1 设计对象及围 (1)1.2 设计依据 (2)1.3 设计目的及意义 (2)2 负荷级别与负荷计算 (3)2.1 供电电源与方式 (3)2.2 负荷分级 (3)2.3 负荷计算 (4)3 低压配电系统 (12)3.1 低压系统的设计概况 (12)3.2 低压开关柜 (13)3.3 低压电器 (18)3.4 低压断路器 (19)3.5 低压电流互感器 (23)3.6 电能表的选择 (26)3.7 导线的选择 (28)3.8 应急电源EPS (32)3.9 无功补偿装置 (34)4 照明设计 (36)4.1 照明分类 (36)4.2 照度的选择 (37)4.3 应急照明 (40)4.4 正常照明照度计算 (40)5 消防系统 (46)5.1 报警区域与探测区域及其划分 (47)5.2 手动火灾报警按钮及消火栓按钮 (48)5.3 火灾探测器 (50)5.4 消防控制中心 (53)6 防雷接地 (53)6.1 年预计雷击次数计算 (53)6.2 防雷装置 (54)6.3 接地保护 (56)7 弱电系统 (56)7.1 可视对讲系统 (56)7.2 有线电视系统 (57)7.3 系统 (58)7.4 宽带网络系统 (59)结束语 (59)参考文献 (61)谢辞 (62)附录一负荷计算表 (63)附录二图纸目录 (65)引言在过去的建筑电气设计之中，所涉及到的容只包括供电和照明。

而现在在设计当中我们往往可以将设计容分为强电和弱电。

其中强电包括照明、高低压供配电以及防雷，而弱电则包含电视、、网络、对讲、消防等系统，在现在的一些地方还采用了更先进的楼宇智能控制系统。

这种以电压高低为分类依据的方式通俗易懂，因而被广泛接受。

随着我国人民生活水平的提高以及我国科技的飞速发展，人们对高低压供配电、消防、照明、电视、防雷以及通信等的要求越来越高，这就使得建筑电气的设计不断向着更高品质与更多功能发展，不断地进行横向的拓展和纵向的深入，在安全、智能与经济之间寻找到一个良好的平衡点。

摘要本次毕业设计题目为某高层住宅楼电气工程设计（3号楼），本楼为两梯24户,一共有29层，设计部分为5至29层。

本工程采用树干式 ,电压等级为380V/220V,供电电源引自小区内变电站。

设计内容为强电设计部分,其中包括：配电系统的设计、照明系统设计、插座系统设计及防雷与接地系统的设计。

照明系统按环保节能标准设计，其中包括照度计算、灯具的选择、照明干线、插座导线截面积的选择以及导线的敷设方式.插座系统按普通住宅标准设计。

插座回路与照明回路由不同支路供电.防雷系统设计在屋面上装设避雷针与避雷带相结合的接闪器。

在本次毕业设计当中共绘制了6张图纸，除一张手绘图外全部由CAD绘制。

关键词：照明系统；供配电系统;防雷接地系统AbstractGraduate design topics electrical engineering design for a high-rise residential building （Building 3)， the floor for two ladder 24， a total of 29 layers， the design part of the 5—29layer. This project rating for the380V/220V power supply cited childhood district substation 。

Design content for the design part of the strong electric , including :the design of the distribution system，lighting system design，socket system design and lighting protection and grounding system design。

The lighting system according to the environmental and efficiency standards，including illumination calculation，the choice of lamps, lighting，trunk，the choice of socket wire cross sectional area，and wire laying method. The socket system is according to the standards of ordinary residential design. Outlet circuit and lighting back to the routing of different slip-powered, Lighting rod and lighting with a combination of air—termination system installed on the roof, lighting protection system design.In the graduation project I drew 6 drawings，in addition to a hand drawing by the CAD drawings。

住宅建筑电气设计论文15篇住宅建筑电气设计论文摘要：现代住宅的电气设计的宗旨是要为人们提供一个良好的休息、生活、学习和娱乐环境，满足功能上比较齐全，性能上安全可靠，使用上舒适方便的要求。

同时，电气设计方案要以满足社会经济发展的需要为前提，坚持以人为本的理念，才能不断创造出适合社会生活进步需求的设计方案，为设计规范的不断完善和发展提供可行的科学依据。

关键词建筑电气设计电气论文电气住宅建筑电气设计论文:浅谈住宅建筑电气设计摘要:随着我国经济的快速发展，人们对生活的质量要求越来越高。

住宅电气设计也逐步复杂化和精致化。

由于目前电器设备的新产品、新技术不断涌现,在实际工程中,将不断暴露出问题和解决问题的过程,从而使住宅电气设计日趋成熟起来。

因此，在住宅建筑电气设计中如何才能满足安全、可靠、美观、方便、灵活等设计要求,是住宅建筑电气设计师们讨论的话题。

本文作者主要就住宅电气设计中的一些问题进行了阐述。

关键词:住宅；电气设计；分析近年来，由于社会的进步和人们生活水平的提高，住宅的质量与作用越来越重要，目前，伴随着我国住宅制度的改革，住房将全部作为商品面向市场。

作为商品其质量以及其布局是否合理将直接影响住户的使用和开发商的利益，因此合理的住宅电气设计是提高人们生活品质、质量和安全的关键。

1、住宅公共部位的照明节能设计1.1．住宅照明节能的规定近年来，我国推行建设节约型社会,提高能源利用效率,在公共建筑电气设计中节能设计已得到充分的重视。

在《民用建筑电气设计规范》JGJ16-2008中住宅电气照明设计应符合下列规定：1）住宅的照明宜选用细管径直管荧光灯或紧凑型荧光灯。

当装饰需要选用白炽灯是，宜选用双螺旋白炽灯。

2）灯具的选择应根据具体房间的功能而定，宜采用直接照明和开启式灯具，并宜选用节能型灯具。

3）起居室的照明宜满足多功能使用要求，除应设置一般照明外，还宜设置装饰台灯、落地灯灯。

高级公寓的起居厅照明宜采用可调光方式。

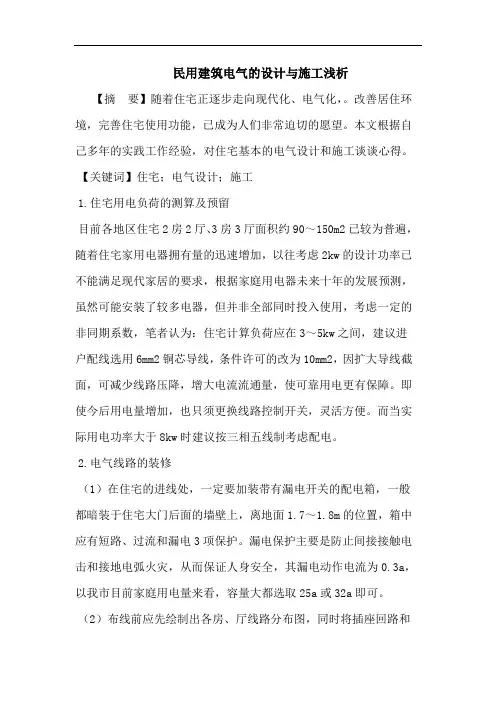

民用建筑电气的设计与施工浅析【摘要】随着住宅正逐步走向现代化、电气化，。

改善居住环境，完善住宅使用功能，已成为人们非常迫切的愿望。

本文根据自己多年的实践工作经验，对住宅基本的电气设计和施工谈谈心得。

【关键词】住宅；电气设计；施工1.住宅用电负荷的测算及预留目前各地区住宅2房2厅、3房3厅面积约90～150m2已较为普遍，随着住宅家用电器拥有量的迅速增加，以往考虑2kw的设计功率已不能满足现代家居的要求，根据家庭用电器未来十年的发展预测，虽然可能安装了较多电器，但并非全部同时投入使用，考虑一定的非同期系数，笔者认为：住宅计算负荷应在3～5kw之间，建议进户配线选用6mm2铜芯导线，条件许可的改为10mm2，因扩大导线截面，可减少线路压降，增大电流流通量，使可靠用电更有保障。

即使今后用电量增加，也只须更换线路控制开关，灵活方便。

而当实际用电功率大于8kw时建议按三相五线制考虑配电。

2.电气线路的装修（1）在住宅的进线处，一定要加装带有漏电开关的配电箱，一般都暗装于住宅大门后面的墙壁上，离地面1.7～1.8m的位置，箱中应有短路、过流和漏电3项保护。

漏电保护主要是防止间接接触电击和接地电弧火灾，从而保证人身安全，其漏电动作电流为0.3a，以我市目前家庭用电量来看，容量大都选取25a或32a即可。

（2）布线前应先绘制出各房、厅线路分布图，同时将插座回路和照明回路分开，并将各种灯具、开关、插座定出坐标和高度，以确定线路的走向和分支交汇点。

插座回路一般选用截面为2.5mm2的铜芯线，而照明回路可用1.5mm2，空调插座支线为4mm2，pe线为2.5mm2.布线可从线路末端开始向每一回路端头的接线盒方向施工，并选用不同的颜色加以识别不同的回路。

先在墙上开槽，然后将穿有阻燃套管的电源线进行敷设，导线在管内不应有接头和扭结，分支接线须在接线盒内连接，接头处用钳子压紧焊锡，每一回路宜用自动空气开关加以控制和保护。

同时应敷设保护接地线，而且切记不能和中性线混用。

住宅小区照明供配电系统设计毕业设计论文住宅小区照明供配电系统设计摘要本设计为兰州铁路局下西院住宅小区12号楼照明供配电系统设计。

设计负荷等级为三级,进线电压为380/220V,户用电负荷为6kW。

设计内容包括:照度计算、负荷计算、导线及其截面的选择、低压断路器电流整定、设备制作及安装、等电位联接安装及防雷与接地系统设计。

本设计采用单位容量法进行照度计算,采用需用系数法进行负荷计算,按导线长期允许温升和电压损失选择导线截面,按线路最大工作电流和线路保护选择低压断路器。

照明回路和插座回路分别由不同回路供电,并在插座回路安装剩余电流保护器。

按三类防雷建筑物进行防雷设计,接地采用TN-S系统,并设计总等电位联结和局部等电位联结系统。

设计符合国家相关技术规程规范要求,设备选型合理,满足使用功能要求,能较好地指导施工。

关键词:住宅;照明;负荷计算;供配电系统;防雷AbstractThe design is entitled with electrical illumination design on the 12th residential building located in Xiaxi Courtyard of Lanzhou RailwayBureau. The load level of the project is designed as the 3rd hierarchy, and input voltage level is presented by 380/220V, and household load is designed as 6kW. The design contents include illumination calculation, load calculation, and the selection of circuits and cross sections, and the current setting of low voltage breaker, and equipments making and installation, and equiotential bonding, and as well as lighting protection and grounding system and so on.Firstly, unit capacity method is applied to implement illumination calculation, and the needed coefficient method is applied to implement the load calculation, and the cross sections of the circuits are selected according to long-term allowable temperature rise and voltage loss, and the low-voltage breakers are selected according to the imum working current and line protection conditions. Socket and lighting circuits are arranged in different supply loop, and leakage protection breaker is applied in socket loop. Lighting protection with the 3rd level is designed in accordance with specifications, and grounding system adopts TN-S system, and general equipotential connection, together local equipotential connection is designed.The overall design accords with the relevant technical regulation requirements. Equipments selection is reasonable so as to better meet the applicable functions, and be able to better guide the construction.Key Words:Residential,Illumination,Load calculation,Supply and distribution system,Thunder protection目录摘要IAbstract II目录III1 绪论11.1 工程背景 11.2 设计范围 11.3 设计依据 11.4 设计目标 11.5 本文的主要工作 22 照明平面图 32.1 单元照明平面图设计 32.1.1 照度确定 32.1.2 光源和灯具的选择 32.1.3 单位容量法计算各房间负荷 42.1.4 开关的选择 62.2 单元插座平面图设计 62.2.1 插座的配置 62.2.2 插座的选择 73 照明配电系统图 93.1 照明负荷计算 93.1.1 需用系数法 93.1.2 负荷计算103.2 导线、电缆及低压电器的设计 123.2.1 导线、电缆及低压电器设计原则123.2.2 导线、电缆及低压电器选择 134 箱体制作及安装 174.1 总配电箱的制作及安装174.2 分配电箱的制作及安装174.3 分户箱的制作及安装185 防雷接地系统与等电位联结安装 195.1 防雷接地系统设计195.2 等电位联结系统设计195.2.1 总等电位联接系统设计195.2.2 卫生间局部等电位联接系统设计19结论20致谢21参考文献22附录兰铁下西院住宅工程项目12号楼电气设计施工图231 绪论1.1 工程背景本设计为兰州铁路局下西院住宅小区工程项目12号楼的电气设计。

住宅电气工程设计 2012年11月19日摘要随着国民经济的飞速发展,人民生活水平的提高，出现了高层建筑。

高层建筑符合了人们对居住的环境、信息的获取、娱乐、教育等方面的要求，所以在21实际得以飞速的发展，在建筑设计中，电气设计占有相当重要的位置，一栋好的高层建筑必须有与其建筑造型相适应的电气设计，才能表达建筑设计者的完整构思，才能显示出建筑物的完美，良好的电气设计也是门艺术。

一个成功的电气设计是符合规范的前提下,必须以居民的安全为基础，保证住户的生命财产安全为原则，其次就是以居民的愿望为目的,满足住户的精神需求及物质需求，在次，最后，在这个资源紧张的情形下,节能也非常重要,四者缺一不可。

本设工程为民用高层建筑电气设计，设计包括两大部分，强电设计及弱电设计。

强电设计分为：供电系统设计、照明设计、防雷及等电位接地设计，弱电部分包括消防系统设计、有线电视设计、电话设计及宽带网络设计。

关键词：高层建筑、电气设计、生命财产、精神需求、物质需求、规范、节能、强电、弱电前言本毕业设计是培养建筑电气设计、施工专门人才的教学步骤，依据电气工程师所需的专业知识，选择民用建筑进行电气设计，是完全按照毕业后从事实际工程设计的步骤进行的。

通过本毕业设计题目要达到以下目标：（1）熟练运用计算机CAD技术进行建筑电气工程设计,掌握电气专业设计软件天正的使用方法；（2）熟悉各种建筑电气设计、施工规范；(3）掌握民用建筑电气设计的基本流程和计算方法；（4)能够熟悉各种施工技术、流程;（5）熟练运用互联网查询相关厂家产品、规范（6)综合运用所学知识解决本专业实际问题，深化提高知识水平。

因为是一次接触建筑电气设计，在设计中有很多不足的地方,也不是很熟悉，所有肯定有很多疏漏，但是在老师的精心辅导下，经过3个多月的时间的学习，基本做完了这个设计。

在以后的工作过程中，一定好好学习建筑电气设计的思路,认真学习设计规范，我相信一定能把这门专业做好。

住宅电气论文15篇住宅电气设计探究论文住宅电气论文摘要：电气安装工程质量的好坏是住宅工程质量的一个重要因素,这些问题不容忽视,施工前一定要弄清质量问题的成因,制定切实可行的预防措施,把问题消灭在萌芽状态。

这就对电气安装工程的管理和施工人员提出了更高的要求,把电气安装工程放在一个重要的位置上,抓好质量管理工作,使之朝着一个具有适用性、可靠性、经济性、外观优美与使用方便的方向发展。

关键词住宅电气电气论文电气住宅电气论文:住宅电气设计探究论文摘要：随着《住宅设计规范》的实施，和广大设计人员的不断努力，住宅供电系统日渐合理，供电容量充足，用电安全可靠。

但每当一幢新楼交付使用，用户入住装修时，总能见到对原有电气设施改、拆，甚至干脆废弃不用，造成巨大的人力，财物浪费……关键词：住宅电气设计供电系统随着《住宅设计规范》的实施，和广大设计人员的不断努力，住宅供电系统日渐合理，供电容量充足，用电安全可靠。

但每当一幢新楼交付使用，用户入住装修时，总能见到对原有电气设施改、拆，甚至干脆废弃不用，造成巨大的人力，财物浪费。

细加分析用户主要改变的是，供电末端设施的位置和数量，并非供电系统本身。

电气设施的布置要求，是由住宅的布局，现阶段室内布置的方式，以及拥有的家电数量决定的，当然也有地域、年龄、职业的差异。

具体到室内某一部分是由其功能所决定的，下面就室内几大功能区常见布置，电气设施设计谈一些个人的体会：一、卧室卧室是人休息的地方是室内最重要的场所。

卧室的家具主要有：床、床头柜、衣柜等。

电气设计包括：照明、电源插座和电话、电视插座，设计时应该注意的是：灯具应设在除去衣柜位置的中央，否则家具一就位灯位就显偏了；灯具宜采用组合式吸顶安装（由于室内净高一般在2.6以下）双联开关控制，供不同使用功能选用不同照度。

电源插座应避开衣柜和床头位置，在两则墙上安装，距地0.4米为宜。

电话插座设于床与床头柜之间，电视插座设于相对的墙面上，与电源插座平行安装。

住宅电气设计浅谈【摘要】通过对住宅用电的特点，结合现有国家设计规范和技术措施，按照安全、节能、需要和发展的思路，对现代住宅电气设计进行探讨。

【关键词】电气设计;安全;系统;节能随着我国房地产市场的飞速发展，住宅电气设计也逐步往复杂化、精致化发展，新产品新技术不断涌现，同时也越来越重视安全、可靠、美观、方便、灵活等要求。

从而就对电气设计提出了新的挑战，如何根据现代住宅特点进行电气设计，不仅仅满足相关规范的最低要求，还要统筹兼顾各方的利益，满足用户多样性的要求。

１．用电负荷住宅的用电负荷是建设居民小区供电网的基本依据。

而住宅用电负荷预测的难点在于居民投入家电的种类和数量的不确定性以及用电设备投入时间的不确定性。

结合我国国情和为来人民家庭生活的发展趋势，按照《住宅设计规范》和《民用建筑电气设计规范》之规定取上限值计算。

一般家庭用电负荷如下：照明灯具300w、风扇、排气扇300w、音响设备300w、彩电200w、电冰箱200w、洗衣机300w、电脑300w、消毒柜500w、电饭煲1200w、电磁炉2000w、微波炉2000w、电热水器2000w、空调2.5w。

合计12kw。

根据统计调查，一般住宅用电需要系数为0.4~0.6，我们设计时取0.5，这样，一般住宅计算负荷取6kw。

２．配电系统低压配电系统是一般住宅建筑电气设计的核心部分。

以前，住宅内照明和插座的分支回路数过小，有的甚至是照明和插座共用一个回路。

由于分支回路少，每个回路所带的负荷增大，实际等于减少了线路的截面，从而导致电气线路长期过载，导线绝缘下降，线路温升增加，电气线路事故增多。

从发展的要求来看，户内配电系统的一次到位十分重要，尤其对大功率家用电器配置呈上升趋势，户内配电系统应采用多回路的形式。

分支回路数量的增加，相当于减少了回路的阻抗，这对于降低住宅的谐波电压，减少谐波危害十分有利。

同时有足够多的分支回路，就有条件地将产生谐波的非线性负荷电器和对谐波敏感的电器做到由分开的回路供电。

毕业设计（论文）-某小区住宅楼建筑电气工程设计（1）工程概况本项目为用地面积21500平米的居住小区，总建筑面积92400平米。

其中包括住宅，公建。

地上部分包括9栋住宅，层数为12~25层。

1栋会所，层数为2层。

地上总建筑面积为75500平米，办公用地面积为承担本工程的主体建筑设计，包括总图、建筑、结构、给排水、采暖、通风、电气及外网工程。

本案例主要是针对电气设计中的火灾自动报警系统、消防联动控制系统以及消防广播及通信系统进行讨论设计。

（2）火灾自动报警系统火灾自动报警系统控制范围包括地下车库、A1#~A5#，B1#~B4#住宅及其附属裙房内的商业建筑。

B1#~B4#为一级保护对象，A1#~A5#为二级保护对象，采用集中控制报警系统，报警及联动信号均引至消防控制室（B1#楼地下）和消防泵房装备制造（B1#楼地下）。

本工程主机采用总线式集中火灾报警控制器。

本工程地下车库分9个防火分区，设18个报警回路。

每个回路不超过200个地址编码。

对所采取的探测器，车库烟尘较大的场所设置感温探测器；设备用房、值班室、走廊等一般场所设置感烟探测器。

在每个防火分区适当位置均设手动报警按钮和声光报警控制器（车库同时设火灾应急广播）。

同时在消火栓箱内设消火栓报警按钮，也具有地址报警和直起消火栓泵的功能。

（3）联动控制①消火栓联动控制：消火栓按钮动作后，可直接启动消火栓泵，火灾报警控制器和消防控制中心均能显示报警部位并接收其反馈信号。

消防控制中心可通过控制模块编程，自动启动消火栓泵，并接收其返馈信号。

在消防控制中心联动控制台上，可通过硬线手动控制消火栓泵，并接收其反馈信号。

②自动喷洒泵控制：消防控制中心可通过控制模块编程，自动启动喷洒泵，并接收其反馈信号。

在消防控制中心联动控制台上，可通过硬线手动控制喷洒泵，并接收其返馈信号。

排烟风机的控制：本工程设双速排烟风机，正常情况下为低速运行，通风换气使用。

火灾时高速运行作为排烟风机使用。

住宅楼的电气设计（一）论文关键词：低压配电照度防雷有线电视消防报警论文摘要：本论文主要阐述了鸿铭中心金街银苑住宅小区中的一栋15.5层住宅楼电气系统的电气设计依据、原则、方法及设计选择的结论。

本论文共包括强电和弱电两大块，分为六章，前四章为强电部分，五、六章为弱电部分。

强电部分的主要内容有：低压配电系统、照明系统及防雷接地系统的设计，其中包括负荷计算和照度计算等。

弱电部分的主要内容有：电话系统、有线电视系统、宽带接入网系统及消防报警系统等。

本次对鸿铭中心金街银苑6号住宅楼的建筑电气毕业设计，旨在运用所学的电工理论知识，联系实际，通过自身的设计实践，掌握建筑电气设计的一般步骤、方法，并能够对工程中的某些问题进行分析和解决，为今后从事建筑电气工作打下良好基础。

Abstract：This thesis mainly explains the electrical design basal principle，methods and the selective conclusion of the design in each electrical system of a certain dwelling house building which is sixteen floors .The thesis include two parts: the forceful electric power part and the light current part. It has six chapters and previous four chapters are mostly about the design of the forceful electric power part and chapter 5 and 6 are mostly about the design of the light current part.The part of forceful electric power mainly including: the distribution system of the low voltage，lighting system and ground connection for lightning protection system，among others include load-calculation and illumination-calculation.The part of light current mainly including: telephone system，CATV，Wide Band system and fire-warning system，etc.This electrical design of the dwelling house building is a graduation design. The purpose of this design is to manage electrician theory and contact practice so as to get the methodof electrical design and be able to analyze and solve practical problems of project. It will lay a good foundation for future work.Key Words: The distribution system of the low voltage，Illumination，Lightning-protection，CATV，Fire-warning1 绪论1.1 建筑电气概况现代建筑电气是以电能、电气设备、电气技术、计算机技术、无线电技术和通信技术为手段来创造、维持和改善建筑或建筑群室内空间的电、光、热、声和通信环境，并将随着科技的进步向更加完善的自动化、节能化、信息化和智能化方向发展。
