实验13模拟示波器的使用

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

模拟示波器的调节与使用实验报告一、引言示波器是一种用于显示电信号波形的仪器，在电子领域被广泛使用。

通过示波器，我们可以观察和分析电路中的信号变化，从而更好地理解电路的工作原理。

本实验旨在模拟示波器的调节与使用过程，通过实际操作，掌握示波器的基本功能和操作方法。

二、实验器材1. 示波器：模拟示波器2. 信号源：函数发生器3. 电缆：用于连接示波器和信号源三、实验步骤1. 连接信号源和示波器：将函数发生器的输出端与示波器的输入端用电缆连接好，确保连接牢固可靠。

2. 打开示波器：按下示波器的开关，等待示波器启动。

3. 调节触发方式：示波器可以通过内部触发或外部触发来同步显示波形。

在本实验中，我们选择内部触发。

调节示波器上的触发方式选择开关，选择内部触发。

4. 调节触发级别：触发级别决定了触发电平的位置，可以通过调节示波器上的触发级别旋钮来设置。

根据实际信号的幅值，调节触发级别使得触发点位于波形的合适位置。

5. 设置时间基准：时间基准是指示波器上时间轴的刻度，可以通过调节示波器上的时间/频率旋钮来设置。

根据实际需要，选择合适的时间基准，使得波形能够清晰地显示出来。

6. 设置垂直灵敏度：垂直灵敏度是指示波器上垂直轴的刻度，可以通过调节示波器上的垂直灵敏度旋钮来设置。

根据实际信号的幅值，选择合适的垂直灵敏度，使得波形能够充分显示。

7. 调节水平位置：水平位置是指示波器上波形在水平轴上的位置，可以通过调节示波器上的水平位置旋钮来设置。

根据实际需要，调节水平位置，使得波形位于适当的位置。

8. 调节触发源：触发源是指示波器上触发电平的来源，可以通过调节示波器上的触发源选择开关来设置。

在本实验中，我们选择信号源作为触发源。

9. 调节触发电平：触发电平是指示波器上触发点的电平，可以通过调节示波器上的触发电平旋钮来设置。

根据实际信号的幅值，调节触发电平使得触发点位于波形的合适位置。

10. 观察波形：完成以上调节后，我们可以观察到函数发生器输出的信号波形在示波器屏幕上显示出来。

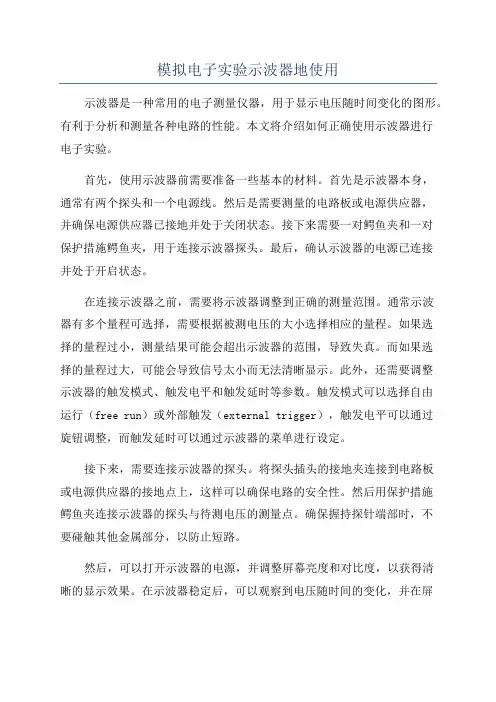

模拟电子实验示波器地使用示波器是一种常用的电子测量仪器，用于显示电压随时间变化的图形。

有利于分析和测量各种电路的性能。

本文将介绍如何正确使用示波器进行电子实验。

首先，使用示波器前需要准备一些基本的材料。

首先是示波器本身，通常有两个探头和一个电源线。

然后是需要测量的电路板或电源供应器，并确保电源供应器已接地并处于关闭状态。

接下来需要一对鳄鱼夹和一对保护措施鳄鱼夹，用于连接示波器探头。

最后，确认示波器的电源已连接并处于开启状态。

在连接示波器之前，需要将示波器调整到正确的测量范围。

通常示波器有多个量程可选择，需要根据被测电压的大小选择相应的量程。

如果选择的量程过小，测量结果可能会超出示波器的范围，导致失真。

而如果选择的量程过大，可能会导致信号太小而无法清晰显示。

此外，还需要调整示波器的触发模式、触发电平和触发延时等参数。

触发模式可以选择自由运行（free run）或外部触发（external trigger），触发电平可以通过旋钮调整，而触发延时可以通过示波器的菜单进行设定。

接下来，需要连接示波器的探头。

将探头插头的接地夹连接到电路板或电源供应器的接地点上，这样可以确保电路的安全性。

然后用保护措施鳄鱼夹连接示波器的探头与待测电压的测量点。

确保握持探针端部时，不要碰触其他金属部分，以防止短路。

然后，可以打开示波器的电源，并调整屏幕亮度和对比度，以获得清晰的显示效果。

在示波器稳定后，可以观察到电压随时间的变化，并在屏幕上显示出波形图。

通过调整示波器的时间基准和垂直放大系数，可以更清晰地观察到波形的细节。

在观察波形时，可以通过滚动栏或水平电压调节旋钮来调整波形的位置和显示范围。

通过垂直电压调节旋钮可以调整波形的幅度和垂直位置。

此外，示波器还提供测量功能，可以通过选择菜单中的测量选项，自动测量波形的频率、幅值、周期等参数。

在测量结束后，应将示波器的电源关闭，并将探头从测试点上移开，避免误动或碰到其他金属部分。

模拟示波器的使用实验报告模拟示波器的使用实验报告引言：模拟示波器是一种用于观察和分析电信号的仪器，广泛应用于电子工程、通信工程、医学科学等领域。

本实验旨在通过使用模拟示波器，探索其基本原理和使用方法，并通过实际测量电路中的信号，验证其功能和准确性。

实验器材：1. 模拟示波器2. 信号发生器3. 电阻、电容、电感等基本电路元件4. 电压表、电流表等测量仪器实验步骤：1. 连接电路：根据实验要求，搭建所需的电路。

例如，可以选择一个简单的RC 电路，并通过信号发生器提供输入信号。

2. 连接示波器：将示波器的探头连接到电路的输出端，确保连接稳固可靠。

3. 调节示波器：打开示波器，调节触发模式、扫描速度等参数，以便观察所需的波形。

4. 观察波形：根据实验要求，调节信号发生器的频率、幅度等参数，观察示波器上显示的波形。

可以通过改变电路元件的数值，进一步观察波形的变化。

5. 测量参数：利用示波器上的测量功能，测量波形的频率、幅度、周期等参数。

同时，可以使用其他测量仪器，如电压表、电流表等，对电路中的信号进行更详细的测量。

实验结果与分析：通过实验观察和测量，我们得到了一系列波形和参数数据。

在分析这些结果时，我们可以从以下几个方面进行讨论：1. 波形特征：根据示波器上显示的波形，我们可以判断电路的稳定性、频率响应等特征。

例如，当输入信号频率接近电路的共振频率时，可以观察到明显的共振现象。

2. 参数测量：示波器提供了测量波形参数的功能，如频率、幅度、周期等。

通过这些测量，我们可以了解电路中信号的变化规律，并与理论计算结果进行比较。

如果实验结果与理论值相符，说明模拟示波器的测量准确性较高。

3. 信号分析：通过观察和测量波形，我们可以进一步分析信号的特点和变化规律。

例如，可以通过示波器的傅里叶变换功能，将时域信号转换为频域信号，进一步研究信号的频谱分布。

实验总结：本实验通过使用模拟示波器，对电路中的信号进行观察和测量，并验证了其功能和准确性。

[讲解]模拟示波器的使用模拟示波器使用说明示波器是科研单位和实验室常用的一种观测电信号波形的仪器。

用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。

现将其使用方法简单介绍如下:1、打开电源主开关，电源指示灯亮，表示电源接通。

2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。

3、垂直偏转因数选择(VOLTS,DIV)和微调:单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。

灵敏度的倒数称为偏转因数。

垂直灵敏度的单位是为cm/V，cm,mV或者DIV,mV，DIV,V，垂直偏转因数的单位是V,cm，mV,cm或者V,DIV，mV,DIV。

实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。

双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。

一般按1，2，5方式从 5mV,DIV到5V,DIV分为10档。

波段开关指示的值代表荧光屏上垂直方向一格的电压值。

例如波段开关置于1V,DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。

每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。

逆时针旋转此旋钮，能够微调垂直偏转因数。

垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。

许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。

例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0(2V,DIV。

4、时基选择(TIME,DIV)和微调:基选择和微调的使用方法与垂直偏转因数选择和微调类似。

时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。

波段开关的指示值代表光点在水平方向移动一个格的时间值。

模拟示波器的调节与使用实验报告一、引言示波器是一种用来显示电压信号波形的仪器，广泛应用于电子工程、通信工程等领域。

模拟示波器是一种通过模拟电路来实现波形显示的示波器。

本实验旨在探究模拟示波器的调节和使用方法，以提高对电压信号波形的观测和分析能力。

二、实验设备和原理实验所用设备包括模拟示波器、信号发生器和待测电路。

模拟示波器通过将待测电路的电压信号转换为对应的模拟波形，并通过屏幕显示出来。

信号发生器用于产生不同频率和幅度的信号，以供观测和分析。

三、实验步骤1. 连接设备：首先，将信号发生器的输出端与示波器的输入端相连，确保连接牢固可靠。

2. 调节示波器：打开示波器电源，调节亮度和对比度，使屏幕显示清晰可见。

调节触发模式，选择合适的触发源和触发级别，以确保波形稳定显示。

3. 调节时间基准：通过调节时间/CM旋钮，使屏幕上显示的波形时间基准合适，确保波形显示完整。

4. 调节垂直灵敏度：根据待测信号的幅度范围，通过调节垂直灵敏度旋钮，使波形在屏幕上垂直位置合适，并确保波形的幅度不超出屏幕范围。

5. 调节水平灵敏度：根据待测信号的频率范围，通过调节水平灵敏度旋钮，使波形在屏幕上水平位置合适，并确保波形的周期不超出屏幕范围。

6. 观测波形：通过调节信号发生器的频率和幅度，观察并记录不同信号波形在示波器上的显示效果。

7. 分析波形：根据波形的频率、幅度、周期等特征，分析待测电路的工作状态和性能。

四、实验注意事项1. 在接线时，应确保连接正确，避免短路或断路现象。

2. 调节示波器时要注意亮度和对比度，以免影响波形显示效果。

3. 调节时间基准时要注意选择合适的时间范围，以使波形完整显示。

4. 调节垂直灵敏度时要注意选择合适的量程，以使波形在屏幕上垂直位置合适。

5. 调节水平灵敏度时要注意选择合适的时间范围，以使波形在屏幕上水平位置合适。

6. 在观测和分析波形时，要注意记录波形的频率、幅度、周期等特征，并结合待测电路的工作原理进行分析。

大学物理实验示波器的使用示波器是大学物理实验中最重要的仪器之一，它可以实时地显示电信号随时间的变化情况，从而使实验成果的收集更加准确和简单。

以下是关于大学物理实验示波器的使用的详细介绍。

1. 示波器的简介示波器是以图像的形式显示电信号的仪器。

它包括一个电子枪、一个聚焦系统、一个偏转系统、一个荧光屏和观察系统。

在示波器中，电信号经过放大和偏转之后，使得电子束在荧光屏上扫描出一幅图像。

示波器有两种类型：模拟示波器和数字示波器。

模拟示波器是使用模拟电路的示波器，它们具有以下优点：高速度、高分辨率、高精度、低噪声等。

数字示波器是使用数字芯片和数字处理器的示波器。

它们具有以下优点：使用方便、自动测量、存储和显示、更多的测量功能等。

2. 示波器使用的步骤要使用示波器进行测量，需要遵循以下步骤：步骤一：将示波器的电源线插入电源插座，然后按下电源开关，等待示波器运行正常。

步骤二：使用正确的探头，将被测量的电路连接到示波器的输入端。

示波器的输入端有两个：通道A和通道B。

如果您想测量两个电路，可以使用通道A和通道B，可以同时观察两个通道的波形。

步骤三：调整示波器的控制面板以获得所需的波形。

示波器的控制面板有许多选项，例如：触发方式、扫描方式、扫描速率等。

例如，如果您想测量一个方波信号，您需要调整示波器的触发方式和扫描方式，以使波形更好地显示在屏幕上。

步骤四：读取示波器屏幕上显示的波形。

示波器显示的波形可以是连续波形或单次波形。

在观察波形时，要注意读取峰值、频率、相位等参数，以获得更多有关电路的信息。

3. 示波器的测量技巧为了获得更准确的测量结果，需要遵循以下示波器测量技巧：技巧一：调整示波器的灵敏度和扫描速率，以使信号的波形更清晰地显示在屏幕上。

技巧二：使用不同的触发方式和触发电平，以使信号的波形更容易被示波器捕获和显示。

技巧三：使用示波器的自动测量功能，以快速获得波形的峰值、频率、相位等参数。

技巧四：选择正确的探头和合适的电阻，以避免对电路的负载或干扰。

模拟示波器的原理和使用实验报告一、引言示波器是电子工程师和电子爱好者必备的仪器之一，它可以用来观察和分析电信号的波形、频率、振幅等特性。

在实际工作中，我们经常需要使用示波器来检测和调试电路，因此了解示波器的原理和使用方法是非常重要的。

本报告将介绍模拟示波器的原理和使用方法，并通过实验验证其性能。

二、模拟示波器的原理1. 示波器的基本组成模拟示波器由以下几部分组成：（1）垂直放大器：用于放大输入信号的幅度，通常包括增益调节、直流偏置等功能。

（2）水平放大器：用于控制水平扫描速度，通常包括时间基准、扫描速度等功能。

（3）触发电路：用于控制扫描线的起始位置，通常包括触发灵敏度、触发源选择等功能。

（4）显示屏：用于显示输入信号的波形。

2. 示波器工作原理模拟示波器通过垂直放大器将输入信号进行放大，并通过水平放大器控制扫描速度，最终在显示屏上显示出输入信号的波形。

在示波器工作过程中，触发电路会控制扫描线的起始位置，使得输入信号的波形能够稳定地显示在屏幕上。

触发电路通常会根据输入信号的特性来选择触发源，并根据触发灵敏度来确定触发点的位置。

3. 示波器参数模拟示波器有许多参数需要注意，包括：（1）带宽：表示示波器能够处理的最高频率。

（2）垂直灵敏度：表示垂直放大器的放大倍数，通常以伏特/格为单位。

（3）水平灵敏度：表示水平放大器每个格子对应的时间长度，通常以秒/格为单位。

（4）采样率：表示示波器每秒钟采样的次数。

三、模拟示波器的使用方法1. 连接电路首先需要将被测电路与示波器连接起来。

通常情况下，需要将被测电路输出信号接入示波器的输入端口，并将地线接入地端口。

2. 调节参数接下来需要调节示波器的各项参数，包括垂直灵敏度、水平灵敏度、触发灵敏度等。

需要根据被测信号的特性来选择合适的参数。

3. 观察波形调节好参数后，可以开始观察被测信号的波形。

可以通过调节触发点位置、触发源等参数来获得更稳定的波形。

4. 分析波形观察到波形后，可以对其进行分析，包括测量频率、振幅、周期等特性。

模拟示波器的使用实验报告实验目的，通过本次实验，掌握模拟示波器的基本使用方法，了解示波器在电路实验中的应用。

实验仪器，模拟示波器、信号发生器、电源供应器、示波器探头、电阻、电容、电感等元件。

实验原理，模拟示波器是一种用于显示电压信号波形的仪器，通过示波器探头将待测信号引入示波器，再通过示波器的屏幕显示出信号的波形。

信号发生器可以产生各种形式的标准信号，用于测试和校准示波器。

电源供应器用于为被测电路提供稳定的电源。

实验步骤：1. 将信号发生器的输出端与示波器的通道1输入端相连，调节信号发生器的频率和幅度，观察示波器屏幕上波形的变化。

2. 将电源供应器的正负极分别与电路中的正负极相连，调节电源供应器的输出电压，观察示波器屏幕上波形的变化。

3. 将示波器的通道2输入端与电路中的某个节点相连，观察示波器屏幕上两个通道的波形变化，并进行比较分析。

4. 在电路中串联一个电阻、电容或电感元件，观察示波器屏幕上波形的变化，并记录实验现象。

实验结果与分析：通过本次实验，我们成功掌握了模拟示波器的基本使用方法。

在调节信号发生器的频率和幅度时，我们观察到示波器屏幕上的波形随之变化，可以清晰地显示出信号的周期和振幅。

调节电源供应器的输出电压时，我们也能够观察到波形的变化，进一步了解了电压信号的特性。

通过比较分析两个通道的波形变化，我们可以更直观地观察到电路中不同节点的电压信号，并对电路的工作状态有更深入的了解。

在串联电阻、电容或电感元件时，我们也能够观察到波形的变化，进一步验证了电路中元件的特性。

结论：通过本次实验，我们对模拟示波器的使用有了更深入的了解，掌握了基本的操作方法。

模拟示波器在电路实验中起着至关重要的作用，能够直观地显示电压信号的波形，帮助我们分析电路的工作状态。

掌握模拟示波器的使用方法对于电子电路相关专业的学生来说是非常重要的，希望大家能够在今后的学习和实验中更加熟练地运用模拟示波器，为电子电路的研究和应用做出更大的贡献。

模拟示波器的使用·实验目的1. 了解示波器的基本原理及基本使用方法；2. 掌握用示波器观察一路不同型电压信号的方法；3. 掌握观察利萨如图形的方法，了解利萨如图形测量未知正弦信号的频率的方法.·实验原理1. 示波器显示波形原理若在示波器CH1或CH2端加上正弦波，在示波器的X 偏转板加上锯齿波，当锯齿波电压的变化周期与正弦波电压成整数倍时时，可以显示完整的周期的正弦波形；若在示波器CH1和CH2同时加上正弦波，在示波器的X 偏转板上加上示波器的锯齿波，则在荧光屏上将的到两个正弦波，即为双踪显示.同理可得双踪显示的方波.2. 利用利萨如图测正弦电压的频率基本原理将被测正弦信号1加到y 偏转板，将参考正弦信号2加到x 偏转板，当两者的频率之比是整数时，在荧光屏上将出现利萨如图.对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上及竖直线上的切点数之比可得两信号的频率之比·实验内容及步骤1. 连接实验仪器电路，设置好函数信号发生器、示波器.2. 用示波器观察一路电压信号(1) 在示波器CH1和YCH2分别加上500Hz 和500Hz 的正弦波，调节示波器至波形稳定，记录在坐标纸上.(2) 在示波器CH1和YCH2分别加上500Hz 和500Hz 的方波，调节示波器至波形稳定，记录在坐标纸上.(3) 分别计算两者的相对误差3. 用示波器观察李萨如图形若在示波器CH1和CH2同时加上正弦波，开至X-Y 档，调节两输入端的频率比值分别为1:3，1:2，2:3，1:1，3:2，2:1，微调输入信号的频率至图象稳定，记录在坐标纸上.·实验记录（见坐标纸）·误差分析观察电压信号时正弦波1： 频率相对误差%0.1%10098.4999495098.4999%100≈⨯-=⨯-=∆AA A f f f f 测’ 电压相对误差%0.1%100010.1000.1010.1%100≈⨯-=⨯-=∆AA A V V V V 测’ 正弦波2： 频率相对误差%2.0%100500499500%100=⨯-=⨯-=∆BB B f f f f 测’ 电压相对误差%3.2%100024.1000.1024.1%100≈⨯-=⨯-=∆B B B V V V V 测’方波1： 频率相对误差%2.1%10094.4999494094.4999%100≈⨯-=⨯-=∆AA A f f f f 测’ 电压相对误差%2.1%10025.202025.20%100≈⨯-=⨯-=∆A A A V V V V 测’ 占空比相对误差%25.0%10040401.40%100=⨯-=⨯-=∆A A A D D D D 测’ 正弦波2： 频率相对误差%2.2%100500489500%100=⨯-=⨯-=∆BB B f f f f 测’ 电压相对误差%4.3%100035.1000.1035.1%100≈⨯-=⨯-=∆B B B V V V V 测’ 占空比相对误差%33.0%10030301.30%100≈⨯-=⨯-=∆B B B D D D D 测’ 相关分析：（出现误差的可能原因）1.两个输入端口输入的信号相互影响，无法达到完全协调；2.示波器的图象上显示的荧光线较粗，读数时会有误差；3.示波器内部系统存在系统误差.·课后习题1．实验时调不出待观测的正弦波形可能的原因是什么?(1)触发源没有调节好；(2)水平扫描电压大小不合适；(3)电路发生故障或接触不良.2．为什么实验观察的李萨如图形不是特别稳定，需要什么方法才能做到稳定？固定一个输入端的频率，调节另一个输入端的输入频率即可.(不能使用同步按钮，也不能调节触发)3．用示波器观测周期为 0.2ms 的正弦电压，若在荧光屏上呈现了 3 个完整而稳定的正弦波形，扫描电压的周期等于多少毫秒？为什么？扫描波T=0.2ms*3=0.6ms呈现了3个完整而稳定的正弦波形，相当于锯齿扫描波行进了1个周期的时间内观测的正弦电压行进了3个周期，故扫描波的周期为观测的正弦波的3倍.。

模拟示波器的调节与使用实验报告模拟示波器的调节与使用实验报告作者：写手在本次实验中，我们将探索模拟示波器的调节与使用。

模拟示波器是一种用于显示电压信号波形的仪器，它可以帮助工程师和电子技术人员进行电路故障排查和信号分析。

在这篇报告中，我将从简单到复杂的方式来介绍模拟示波器的基础操作，并分享我的观点和理解。

一、调节示波器的初始设置在开始使用模拟示波器之前，我们首先需要进行初始设置。

以下是一些基本设置步骤：1. 连接电路：将信号源正确地连接到示波器的输入端，确保电路正确地接地和供电。

2. 设置触发模式：触发模式用于确定示波器何时开始采样并显示波形。

在大多数情况下，我们选择边沿触发模式，并设置合适的触发电平和触发边沿。

3. 设置时间基准：时间基准决定了水平方向上波形的显示速率。

我们可以根据需要选择合适的时间范围和水平方向的移动。

4. 设置垂直幅度：垂直幅度决定了波形在垂直方向上的显示尺度。

我们需要根据信号的幅度范围来调节垂直放大系数，以保证波形能够完整显示在示波器屏幕上。

5. 调整触发电平和触发边沿：为了确保波形能够稳定地触发，我们需要根据信号的幅度和频率来调整触发电平和触发边沿。

通过逐步按照以上步骤进行调节，我们可以获得稳定和清晰的波形显示。

二、使用示波器进行信号分析一旦示波器的基本设置完成，我们就可以开始使用示波器进行信号分析了。

以下是一些常见的操作和技巧：1. 观察信号波形：将示波器的探头正确地连接到信号源上，观察信号的波形特征。

我们可以通过调节时间基准、垂直幅度和触发设置来获得更清晰和合适的显示。

2. 测量信号参数：示波器可以测量信号的各种参数，如幅值、频率、周期、占空比等。

我们可以使用示波器的测量功能来获得这些参数，并进行进一步的分析。

3. 触发外部事件：示波器可以通过外部触发源来触发波形的显示。

这对于观察特定的信号事件非常有用，比如捕捉特定的脉冲信号或触发特定的电路行为。

4. 使用存储功能：许多示波器具有存储功能，可以将捕获的波形保存到内部或外部存储器中，以便进一步的分析和比较。

模拟示波器实验报告引言：模拟示波器是一种用于测量和显示电信号的仪器。

它能够帮助工程师们更好地理解电路中的信号变化及其特性。

本实验旨在通过对模拟示波器的操作和使用，提高学生对电路信号的观察和分析能力。

一、实验目的本实验的主要目的是让学生熟悉模拟示波器的使用方法，并通过观察示波器上的波形图，了解信号的频率、幅度、相位等特性。

二、实验器材与方法1. 实验器材：模拟示波器、信号发生器、电缆等。

2. 实验方法：- 步骤一：连接实验仪器。

首先，将信号发生器与模拟示波器用电缆连接好。

确保连接正确，避免不必要的误差。

- 步骤二：设置信号发生器。

调整信号发生器的频率和幅度，以便观察到不同的波形特征。

- 步骤三：操作模拟示波器。

通过调整示波器的触发、扫描和增益等参数，获取清晰、稳定的波形图像。

同时，观察并记录各个参数的数值。

三、实验数据与结果在本次实验中，我们选择了三种常见的波形作为示例，分别是正弦波、方波和脉冲波。

并对它们的频率、幅度和相位进行了测量和记录。

1. 正弦波信号的测量：- 频率：通过调节信号发生器的频率，我们可以观察到波形的变化。

渐变的频率表明了正弦波信号周期的变化。

- 幅度：调整信号发生器的幅度设置，我们可以观察到波形图像在垂直方向上的缩放变化。

- 相位：通过分析波形图上的相位差，我们可以了解到两个不同频率的正弦波之间的相对相位关系。

2. 方波信号的测量：- 频率：改变信号发生器的频率，我们可以观察到方波信号周期的变化。

增加频率后，我们可以看到方波的峰值时间减少。

- 幅度：改变信号发生器的幅度设置，我们可以观察到方波图像在垂直方向上的缩放变化。

- 上升时间和下降时间：方波信号的上升时间和下降时间给出了电路元件的响应时间，这对于某些应用中非常重要。

3. 脉冲波信号的测量：- 频率：改变信号发生器的频率，可观察到脉冲波信号的重复周期变化。

- 幅度：通过改变信号发生器的幅度，调整脉冲波信号的峰值，并观察波形图像的变化。
