数字示波器+模拟示波器的使用方法

示波器的使用方法前言本篇文章力求从众多的品牌型号中归纳出示波器使用的一般规律，目的是让读者阅读这篇文章后，能掌握大部分数字示波器使用的方法。

本文章所涉及的范围不包括大型台式示波器。

本文分为两部分：基础篇和进阶篇。

学习基础篇之后，会对示波器的使用有基础了解，能够对大部分常用信号进行调试、显示，并做一些快速自动测量。

学习进阶篇之后，会对示波器的使用有较为深刻的了解，可以对信号进行分析，对信号进行合适的调试、保存、分析等。

目录前言 (1)目录 (2)基础篇 (4)第一章初识示波器 (4)1、台式示波器 (4)2、便携示波器 (4)3、手持示波器 (5)4、平板示波器 (5)第二章探头介绍 (6)第三章测试一个信号 (9)第四章探头补偿校准 (11)第五章垂直系统调节 (14)1、通道的打开与关闭 (15)2、垂直刻度(Vertical Scale) (16)3、垂直位置(Vertical Position) (17)第六章水平系统调节 (19)1、水平刻度（Horizontal Scale） (20)2、水平位置(Horizontal Position) (21)第七章自动测量 (23)1、便携示波器 (23)2、手持示波器 (23)3、平板示波器 (24)进阶篇 (27)第八章再谈垂直系统 (27)1、输入耦合方式 (29)2、探头 (30)3、带宽限制 (31)4、反相 (32)5、输入阻抗 (33)第九章再谈水平系统 (34)1、采样模式 (34)2、滚屏（Roll）模式 (36)3、ZOOM模式 (37)4、XY模式 (37)5、存储深度 (40)第十章光标测量 (43)1、便携示波器 (43)2、手持示波器 (44)3、平板示波器 (46)第十一章波形存储与调用 (47)1、便携示波器 (47)2、手持示波器 (48)3、平板示波器 (50)第十二章抓图 (53)1、便携示波器 (53)2、手持示波器 (53)3、平板示波器 (54)第十三章认识触发系统 (56)1、触发源 (59)2、触发电平 (59)3、触发类型 (61)4、触发抑制时间 (68)5、触发耦合 (71)6、触发模式 (74)7、单次触发（Single /Single SEQ） (74)第十四章示波器常用设置 (75)1、高刷新 (75)2、灰度简介 (76)3、显示 (77)（1）波形显示设置 (77)（2）方格图设置 (78)（3）余辉调节 (79)4、语言 (79)第十五章结束语 (81)基础篇第一章初识示波器我们常用的示波器主要有台式示波器（本文章不涉及使用方法）、便携示波器、手持示波器和平板示波器。

TDS1002数字示波器使用说明图1 TDS1002数字示波器数字示波器的部分按键和旋钮与模拟示波器相同,在此不再重复，以下重点介绍几个重要的按键及用法。

一、信号波形显示1.AUTOSET: 自动显示输入信号波形方式。

例如，校准信号的自动设置显示如图2。

图2 AUTOSET显示校准信号2.手动设置（以信号从CH1通道输入为例）●TRIG MENU 触发菜单的设置图3中，信源指触发源，信号从哪通道输入即选择该通道为触发源。

●ch1 menu 设置如图4，需要同时观察的输入信号交、直流情况，耦合选“DC”；只观察的输入信号交流情况，耦合选“AC”；●调节VOLTS/DIV 、SEC/DIV 、LEVEL旋钮，使信号波形稳定显示合适大小。

图3 TRIG MENU 菜单设置图4 ch1 menu 设置二、信号波形显示1.MEASURE测量功能如对ch1通道输入的校准信号进行测量●确认示波器探头上的衰减开关设为×1；图4 ch1 menu中“探头”设置为1×档●按“MEASURE”键，可读取信号的峰峰值、频率等多种参数。

图5 MEASURE 测量结果2.CURSOR光标,测量电压、时间例如使用光标测量f=2KHz Vpp=5V的正弦波●按CURSOR，测量类型为电压、时间可选●垂直POSITION键调整2条光标位置图6 CURSOR 测垂直方向电压图6 CURSOR 测水平方向时间三、其他按键●DISPLAY:显示方式按钮,可选择“格式”为YT信号波形显示和XY方式显示，见图7。

图7-1信号波形显示图7-2XY方式显示●MATH:计算显示方式按钮，可选择显示CH1+CH2, CH1-CH2等波形。

在进行2个通道波形加、减后的幅度测量时，注意CH1、CH2的电压灵敏度处于同一档位。

见图8。

图8MATH操作图9ACQUIRE操作●ACQUIRE:波形获取方式。

若输入信号幅度为毫伏级，受干扰信号的影响，可选择“平均值”显示，平均次数选择较大数值，可使波形显示清晰一些。

数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。

它可以用来测量电流、电压和频率等电性量，并将结果在荧光屏上显示出来，使用户通过视觉直观地了解电路中的信号波形，方便电路的维护和调试。

那么，如何正确地使用数字示波器呢？本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。

一、数字示波器的基本原理数字示波器（Digital Storage Oscilloscope，DSO）是一种能够将模拟信号进行数字化采样并储存的电子仪器。

当模拟信号进入示波器时，它首先会被采样芯片进行采样，并将采集到的模拟信号转换成数字信号，再通过数字电路进行处理，最后在荧光屏上显示出波形图形。

数字示波器的特点是采样率高、带宽宽、噪声小，并且可以通过内置计算机实现多种复杂的测量和分析功能。

因此，数字示波器已成为电子检测和测试领域中不可或缺的工具之一。

二、数字示波器的使用方法1、准备工作在使用数字示波器之前，我们需要准备好测量物、信号源、电缆和示波器。

其中，信号源可以是任何产生模拟信号的电子元件，如信号发生器、函数发生器或示波器本身。

在将信号源与示波器连接时，需要根据连接方式选择合适的接口和电缆类型，例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线，而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。

2、设置示波器使用数字示波器时，我们需要根据测量要求来设置示波器的参数，如垂直和水平缩放、扫描速度、触发方式等。

其中，垂直缩放主要是设置放大倍数和输入阻抗，以确保输入信号在示波器的垂直方向上显示清晰。

水平缩放则需要根据测量信号的周期和带宽来调节。

在示波器的触发方面，根据信号的周期和频率，可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式，以满足不同测量要求。

3、测量信号当示波器设置完成后，我们就可以测量信号波形了。

此时，我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。

[讲解]模拟示波器的使用模拟示波器使用说明示波器是科研单位和实验室常用的一种观测电信号波形的仪器。

用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。

现将其使用方法简单介绍如下:1、打开电源主开关，电源指示灯亮，表示电源接通。

2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。

3、垂直偏转因数选择(VOLTS,DIV)和微调:单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。

灵敏度的倒数称为偏转因数。

垂直灵敏度的单位是为cm/V，cm,mV或者DIV,mV，DIV,V，垂直偏转因数的单位是V,cm，mV,cm或者V,DIV，mV,DIV。

实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。

双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。

一般按1，2，5方式从 5mV,DIV到5V,DIV分为10档。

波段开关指示的值代表荧光屏上垂直方向一格的电压值。

例如波段开关置于1V,DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。

每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。

逆时针旋转此旋钮，能够微调垂直偏转因数。

垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。

许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。

例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0(2V,DIV。

4、时基选择(TIME,DIV)和微调:基选择和微调的使用方法与垂直偏转因数选择和微调类似。

时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。

波段开关的指示值代表光点在水平方向移动一个格的时间值。

示波器的使用方法图文版作者一生无悔本教程将指导你使用示波器的基础知识，适用于对电子或示波器经验很少或没有经验的人。

那里有很多类型的示波器，每种类型都有点不同，因此，我将重点介绍所有示波器中发现的，在入门时最有用的基本组件。

示波器对于观察电压随时间的快速变化非常有用，这是万用表无法测量的。

通常，当使用示波器进行测量时，你会看到一条从屏幕一侧延伸到另一侧的线。

这条线实际上是电压与时间的关系图，其中沿y轴测量电压，沿x方向测量时间。

示波器分为两种：模拟和数字（本教程中将使用数字示波器）。

两种类型的控件基本相同；请注意，数字示波器可能会将某些控件隐藏在LCD显示屏上的菜单中，而不是使用旋钮或按钮。

步骤1：控件概述所有示波器都有一些共同的基本控件，请确保你可以在示波器上识别这些控件：-至少一个可以连接示波器探头（也称为同轴电缆）的输入（请确保你具有以下电缆之一）-具有网格覆盖的屏幕-当你要使用示波器进行测量时，此网格非常有用-伏特/格-此控件可让你更改屏幕上网格覆盖的每个垂直增量所代表的伏特数。

基本上，它允许你沿y轴放大和缩小。

-时间/格-此控件可让你更改屏幕上网格叠加层的每个水平增量所代表的时间。

它使你可以沿x轴放大和缩小。

-垂直位置/偏移-允许你在y方向上上下移动-水平位置/偏移-左右移动-触发电平-此工具可让你稳定屏幕上的波形，我将介绍本教程后面的详细信息，请参见上面的图像以获取示例。

步骤2：设定打开示波器。

如果示波器上没有任何东西插入，你应该看到一条扁平线，这意味着输入电压不会随时间变化。

如果你看到一条不平坦的线，请尝试从示波器上断开探头的连接。

如果屏幕为黑屏，请尝试以下操作（请记住所有示波器都有些不同，如果不确定，请不要担心按按钮，不会损坏任何东西）：-我的示波器是双通道示波器，这意味着它有两个输入。

如图2所示，按下“通道1”按钮会使该输入在屏幕上以黄色显示。

再按一次将使其消失。

按下通道2将以蓝色显示该输入。

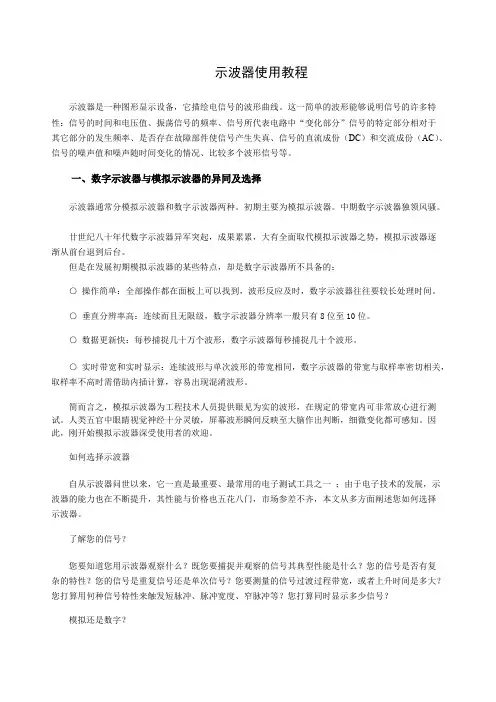

示波器使用教程示波器是一种图形显示设备，它描绘电信号的波形曲线。

这一简单的波形能够说明信号的许多特性：信号的时间和电压值、振荡信号的频率、信号所代表电路中“变化部分”信号的特定部分相对于其它部分的发生频率、是否存在故障部件使信号产生失真、信号的直流成份（DC）和交流成份（AC）、信号的噪声值和噪声随时间变化的情况、比较多个波形信号等。

一、数字示波器与模拟示波器的异同及选择示波器通常分模拟示波器和数字示波器两种。

初期主要为模拟示波器。

中期数字示波器独领风骚。

廿世纪八十年代数字示波器异军突起，成果累累，大有全面取代模拟示波器之势，模拟示波器逐渐从前台退到后台。

但是在发展初期模拟示波器的某些特点，却是数字示波器所不具备的： ○操作简单：全部操作都在面板上可以找到，波形反应及时，数字示波器往往要较长处理时间。

○垂直分辨率高：连续而且无限级，数字示波器分辨率一般只有8位至10位。

○数据更新快：每秒捕捉几十万个波形，数字示波器每秒捕捉几十个波形。

○实时带宽和实时显示：连续波形与单次波形的带宽相同，数字示波器的带宽与取样率密切相关，取样率不高时需借助内插计算，容易出现混淆波形。

简而言之，模拟示波器为工程技术人员提供眼见为实的波形，在规定的带宽内可非常放心进行测试。

人类五官中眼睛视觉神经十分灵敏，屏幕波形瞬间反映至大脑作出判断，细微变化都可感知。

因此，刚开始模拟示波器深受使用者的欢迎。

如何选择示波器 自从示波器问世以来，它一直是最重要、最常用的电子测试工具之一；由于电子技术的发展，示波器的能力也在不断提升，其性能与价格也五花八门，市场参差不齐，本文从多方面阐述您如何选择示波器。

了解您的信号？ 您要知道您用示波器观察什么？既您要捕捉并观察的信号其典型性能是什么？您的信号是否有复杂的特性？您的信号是重复信号还是单次信号？您要测量的信号过渡过程带宽，或者上升时间是多大？您打算用何种信号特性来触发短脉冲、脉冲宽度、窄脉冲等？您打算同时显示多少信号？ 模拟还是数字？传统的观点认为模拟示波器具有熟悉的面板控制，价格低廉，因而总觉得模拟示波器“使用方便”。

示波器的波形显示和测量方法示波器是一种常用的电子测试设备，用于显示和测量电信号的波形。

它广泛应用于电子工程、通信、医疗、教育和科研等领域。

本文将介绍示波器的波形显示原理和常用的波形测量方法。

一、波形显示原理示波器通过采集被测信号并将其转换为电压值，然后将这些离散的电压值通过水平和垂直扫描进行扫描和显示，从而形成连续的波形图像。

具体的波形显示原理有两种常见的类型：模拟示波器和数字示波器。

1. 模拟示波器模拟示波器使用电子光束和电磁偏转来显示被测信号的波形。

它通过电子束在阴极射线示波管（CRT）屏幕上作二维扫描，利用电磁偏转系统来控制电子束的水平和垂直移动，从而将电压信号转换为可见的波形图像。

2. 数字示波器数字示波器将被测信号转换为数字信号，并通过模数转换器将其转换为离散的电压值。

然后，这些离散的电压值可以通过数字信号处理技术重新恢复成连续的波形，最终在示波器屏幕上显示出来。

数字示波器具有高精度、稳定性好以及多种自动化功能，因此在现代电子测试中得到了广泛应用。

二、波形测量方法示波器不仅可以显示波形，还可以进行各种波形测量。

常用的波形测量方法有以下几种：1. 幅值测量示波器可以测量波形的峰值、峰峰值、平均值和有效值等幅值参数。

通过在示波器上设置合适的垂直量程和触发模式，可以准确地测量波形的幅度。

2. 频率测量示波器可以通过测量波形的周期或脉冲宽度来获取频率信息。

利用示波器上的时间测量功能，可以轻松地获取波形的频率，并通过适当的设置还可以获得频谱分析图。

3. 相位测量对于多个信号或者周期信号，示波器可以通过设置触发源和触发级来测量信号之间的相位关系，从而获取波形的相位信息。

相位测量对于频率合成、通信系统和控制系统等领域非常重要。

4. 上升时间和下降时间测量对于快速变化的信号，示波器可以测量信号的上升时间和下降时间，这对于分析信号的传输特性和约束等参数是至关重要的。

5. 示波器中的数学运算现代数字示波器经常配备各种数学运算功能，例如傅里叶变换、微分、积分和滤波等。

数字示波器的使用方法
数字示波器的使用方法
数字示波器是一种非常重要的测试仪器，它可以快速准确地测量电子电路中的模拟信号。

它可以测量多种类型的信号，包括直流电压、交流电压、频率、周期、脉冲等。

数字示波器具有很高的灵敏度，可以检测信号的变化，并将其精确显示出来。

使用数字示波器之前，需要了解它的主要特性以及各种功能，以便正确使用它。

数字示波器一般都有一个屏幕，上面有一个控制面板，一般有四个控制旋钮：光标调整、通道选择、触发调整和单位调整。

首先，确定要测量的信号，然后找到相应的接口，将测量信号接入示波器，这通常是在“输入”端插入探头或者接入示波器自带的BNC连接器。

接下来，根据测量信号的属性，调整示波器的参数，这些参数包括：垂直放大器的增益，水平放大器的时间/频率，触发方式，以及选择不同的通道，等等。

当示波器参数设置完毕后，可以按照正常的操作步骤，开始测量信号。

通常，首先要将示波器的复位按钮拨到“复位”位置，然后按下触发按钮，使示波器开始工
作，随后会在屏幕上看到一条曲线，这就是测量信号的曲线。

如果想要更准确地测量信号，可以使用示波器的光标功能，通过拨动光标调整旋钮，可以控制光标的位置，从而获得信号的精确值，并可以根据需要调整示波器的参数，以获得更准确的测量值。

数字示波器还具有许多其他功能，比如对信号进行数字化处理，或者将信号标记为点、线、文本等，以帮助用户更好地分析信号。

以上就是数字示波器的使用方法，要想正确使用数字示波器，需要熟悉示波器的操作步骤，以及正确调整各种参数。

正确使用数字示波器，可以更好地测量信号，从而更好地检测和分析电子电路中的信号。

示波器的显示模式和波形调整方法示波器是一种用于检测和显示电子信号波形的仪器，在电子工程、通信、医学、物理学等领域广泛应用。

示波器的显示模式和波形调整方法是使用示波器的重要技巧和知识点。

本文将介绍示波器的常见显示模式和如何调整波形的方法。

1. 示波器的显示模式示波器的显示模式主要包括模拟示波器和数字示波器两种。

模拟示波器：模拟示波器是指使用电子管或示波管来显示电压波形的仪器。

它可以直观地显示信号的振幅、频率和相位等信息，但由于电子管或示波管的物理特性限制，无法进行数字化处理和存储。

数字示波器：数字示波器是指使用数字技术来显示和处理电压波形的仪器。

它可以实现信号的数字化处理、存储和分析，具有更高的精度和稳定性。

数字示波器的显示模式包括矢量显示、点阵显示和向量显示等。

2. 波形调整方法示波器的波形调整方法是指通过调整示波器的各项参数，使得显示的波形更加清晰、准确。

垂直调整：垂直调整是指调整示波器的垂直放大倍数和偏移量，以展示信号的振幅。

通过调节垂直灵敏度旋钮或按钮，可以使波形的垂直幅度适应显示区域。

同时，调节垂直偏移量可以改变波形的位置，使其居中或位于特定位置。

水平调整：水平调整是指调整示波器的水平扫描速度和触发位置，以展示信号的时间特性。

通过调节水平扫描速度或时间基准旋钮，可以改变波形在横轴上的展示范围。

触发位置的调整可以使波形的起始点位于特定位置。

触发调整：触发调整是指调整示波器的触发电平和触发沿。

触发电平是指触发器对信号进行触发的阈值，通过调节触发电平旋钮或按钮，可以使波形稳定地显示在特定电平上。

触发沿是指触发器对信号上升沿或下降沿进行触发，根据信号特点选择适当的触发沿。

3. 波形显示技巧除了调整示波器的参数，还可以使用一些波形显示技巧，使得波形的细节更加清晰可见。

平均显示：平均显示是指示波器通过多次采样和平均来减小噪声和杂散干扰，以显示更加平滑的波形。

通过选择平均显示模式，并适当调节平均次数，可以得到更加清晰的波形。

数字示波器的实验报告数字示波器的实验报告引言数字示波器是一种广泛应用于电子测量领域的仪器，它能够将电信号转换为数字形式，并通过显示器以波形的形式展现出来。

本次实验旨在探究数字示波器的原理、使用方法以及其在电路实验中的应用。

一、数字示波器的原理数字示波器的工作原理基于模拟信号的采样和数字化处理。

首先，模拟信号经过采样电路，将连续的模拟信号转换为离散的数字信号。

然后，数字信号通过模数转换器（ADC）转换为数字形式，进一步经过处理和存储后，最终通过显示器以波形的形式呈现出来。

二、数字示波器的使用方法1. 连接电路与示波器：首先，将示波器的探头连接到待测电路的信号输出端，确保连接正确且牢固。

同时，将示波器的接地线连接到电路的接地点，以确保测量的准确性和安全性。

2. 设置示波器参数：根据待测信号的特点和实验需求，设置示波器的时间基准、垂直灵敏度、触发条件等参数。

通过调整这些参数，可以获取到合适的波形显示效果。

3. 观察波形：通过示波器的显示屏，可以实时观察到待测信号的波形。

根据波形的特点，可以判断电路的工作状态、频率、幅度等信息。

4. 测量信号参数：示波器可以提供一系列测量功能，如测量频率、周期、占空比、峰峰值等。

通过这些测量功能，可以对待测信号进行更加精确的分析和评估。

三、数字示波器在电路实验中的应用1. 波形分析：通过数字示波器，可以直观地观察到电路中的信号波形，从而判断电路的工作状态和稳定性。

例如，在电路调试过程中，可以通过观察波形来判断是否存在信号失真、噪音干扰等问题。

2. 信号生成与触发：数字示波器不仅可以接收外部信号进行分析，还可以通过内置的信号发生器生成特定的测试信号。

同时，示波器还提供了多种触发方式，如边沿触发、脉冲触发等，可以帮助用户捕捉到特定的信号波形。

3. 故障诊断：当电路发生故障时，数字示波器可以帮助我们找到故障点。

通过观察信号波形的变化，可以判断故障是由哪个部件引起的，从而进行修复或更换。

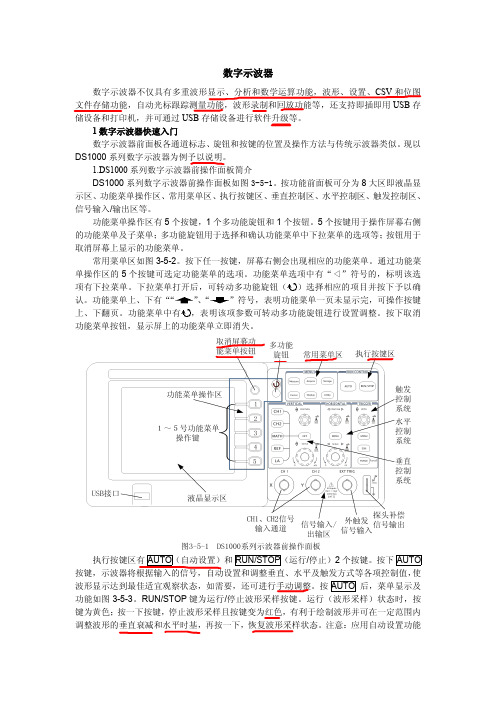

数字示波器详细操作手册数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。

数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。

还有一些示波器可以提供存储，实现对波形的保存和处理。

目前高端数字示波器主要依靠美国技术，对于300MHz带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，且具有明显的性价比优势。

通过示波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进行比较，从而迅速、准确地找到故障原因。

正确、熟练地使用示波器，是初学维修人员的一项基本功。

虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异。

一通用示波器的使用方法。

（一）、面板介绍 1.亮度和聚焦旋钮亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。

聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。

2.信号输入通道常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。

3.通道选择键（垂直方式选择）常用示波器有五个通道选择键：（1）CH1：通道1单独显示；（2）CH2：通道2单独显示；（3）ALT：两通道交替显示；（4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；（5）ADD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮用于调节被测信号光迹在屏幕垂直方向的位置。

6.水平扫描调节旋钮调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。

实验一实验常用电子仪器的使用引言：实验常用电子仪器的使用是电子实验中必不可少的一部分。

掌握电子仪器的正确使用方法，能够提高实验的准确性、效率和安全性。

本实验旨在通过学习并实践使用示波器、函数信号发生器、数字万用表和电源等常用电子仪器，培养学生的仪器操作能力和实验技能。

一、示波器示波器是一种用来观测波形和测量电压频率的仪器。

常见的示波器有模拟示波器和数字示波器两种。

示波器的使用步骤如下：1.打开示波器的电源并等待仪器稳定。

2.连接被测电路到示波器的输入端，并选择适当的探头。

3.调整示波器的触发模式、扫描速度和增益，以获得清晰的波形。

4.使用游标读取电压或时间的数值，并记录。

二、函数信号发生器函数信号发生器能产生不同频率和幅度的正弦、方波、三角波等信号。

函数信号发生器的使用步骤如下：1.打开函数信号发生器的电源并等待仪器稳定。

2.选择所需的信号类型和频率，并设置幅度。

3.将函数信号发生器的输出连接到被测电路或其他仪器。

4.验证所产生的信号是否符合预期，并记录实际数值。

三、数字万用表数字万用表能够测量电压、电流、电阻等电气量。

使用数字万用表的步骤如下：1.打开数字万用表的电源，并选择所需的测量范围。

2.连接被测电路到数字万用表的相应测量端口。

3.当进行电压和电流测量时，需要注意红表笔接在正电压或电流测量端，黑表笔接在负端。

4.读取测量数值，并记录实际数值。

四、电源电源是实验中提供所需电压和电流的设备。

使用电源的步骤如下：1.打开电源的电源开关。

2.调整电源的输出电压和电流到所需数值。

3.将电源的输出连接到被测电路或其他仪器。

4.验证所提供的电压和电流是否符合预期。

五、实验应用举例1.使用示波器测量一个电路中的信号波形，以了解电路的工作状态。

2.使用函数信号发生器产生一个特定频率和幅度的信号，用来测试被测电路的频率响应。

3.使用数字万用表测量一个电路中的电流，以确定电路的功耗。

4.使用电源提供所需的稳定电压和电流，以进行电子元器件的静态和动态特性测试。
