建筑工程常用工程测量仪器的性能与应用.doc

精确施工建筑行业施工规范中的标准测量工具在精确施工建筑行业中，施工规范起着至关重要的作用，它们确保了建筑结构的准确性和安全性。

在这些规范中，标准测量工具被广泛应用于各个施工阶段，以确保建筑的精确测量和布局。

本文将介绍建筑行业中常用的标准测量工具及其使用方法，并分析其在施工规范中的重要性。

一、水平仪水平仪是建筑行业常用的测量工具之一，主要用于测量水平方向的倾斜角度。

它由一个液体容器和一根精确的气泡管组成。

施工人员可以通过调整建筑物的水平仪来确保其水平度。

此外，水平仪还可用于测量墙壁的垂直度，并用作地面和地板的水平度检测。

二、测量尺测量尺是建筑行业中最基本的测量工具之一，用于测量长度、宽度和高度等建筑要素。

常见的测量尺有钢尺和卷尺。

施工人员在进行精确测量时，应使用标准长度的测量尺，并确保其与实际标尺的一致性。

测量尺还可以用于快速测量和标记建筑材料的长度，提高工作效率。

三、测量仪器除了水平仪和测量尺外，建筑行业还广泛使用各种测量仪器来提高精确测量的准确性。

例如，全站仪是一种高精度的测量仪器，可用于测量建筑物的坐标、距离和高度等参数。

激光测距仪可以快速准确地测量两点之间的距离。

这些高级测量仪器对于大型建筑项目的精确测量至关重要。

四、地形测量工具在建筑施工前，地形测量工具可以帮助工程师了解施工区域的地形特征，并制定相应的设计方案。

地形测量工具包括测量杆、地形图和测量绳等。

通过准确测量和记录地形数据，建筑师可以更好地了解施工地点的地势，有助于进行合理的土方平衡和地基设计。

五、角度测量工具角度测量工具在建筑行业中起着关键作用，用于测量和绘制构件之间的角度。

传统的角度测量工具包括角度标尺和角度测量器。

此外，现代技术还引入了电子角度测量仪，能够以更高的精确度测量和记录角度数据。

角度测量工具在建筑施工中的使用对于确保结构的精确配合十分重要。

综上所述，标准测量工具在精确施工建筑行业中起着重要的作用。

水平仪、测量尺、测量仪器、地形测量工具和角度测量工具等工具的应用，有助于确保建筑物的准确测量、布局和结构配合。

建筑工程测量中的常用仪器建筑工程测量是指在建筑施工过程中对土地和建筑物进行测量的活动。

准确的测量结果对于建筑工程的顺利进行至关重要。

为了完成测量任务，工程测量师需要使用各种仪器设备。

在本文中，我们将介绍建筑工程测量中常用的仪器。

一、全站仪全站仪是建筑工程测量中最常用的仪器之一。

它集合了测角、测距和测高等功能。

全站仪通过使用激光技术来测量施工现场的各个要素，包括水平线、垂直线和高程。

全站仪不仅可以提高测量的准确性和效率，还可以减少人力投入。

它广泛应用于建筑物布局、土地测绘和基础测量等方面。

二、GPS 接收器全球定位系统（GPS）接收器是一种用于测量建筑工程的卫星导航设备。

通过接收来自卫星的定位信息，GPS 接收器可以精确测量位置坐标和高程数据。

在建筑工程测量中，GPS 接收器常用于大范围场地的测量，如道路、桥梁和大型建筑物。

它可以快速获取准确的地理位置信息，并提供实时的测量数据，为工程施工提供重要参考。

三、测量仪测量仪是建筑工程测量中常见的仪器，包括经纬仪、水平仪和测量尺等。

经纬仪用于测量角度和方位，水平仪用于确保水平线，测量尺可用于测量长度和高度。

这些仪器虽然简单，但在建筑工程中发挥着重要作用。

它们可以帮助测量人员快速测量和标记关键的测量点，确保建筑工程的准确性和一致性。

四、激光测距仪激光测距仪是一种使用激光技术测量距离的仪器。

它适用于建筑工程中的远程测量任务。

激光测距仪通过发射激光束并测量光束的反射时间来计算距离。

它具有高精度和高速度的特点，并可以在复杂的环境中进行测量。

激光测距仪广泛应用于建筑物的布局、深度测量和距离校准等任务。

五、地形仪地形仪是一种用于测量地面表面特征的仪器。

它通过测量地面高程和坡度来提供准确的地形信息。

在建筑工程测量中，地形仪常用于土地勘测、道路设计和地形分析等任务。

地形仪可以帮助测量人员获取详细的地形数据，并为工程规划和设计提供重要参考。

综上所述，建筑工程测量中的常用仪器包括全站仪、GPS 接收器、测量仪、激光测距仪和地形仪等。

工程测量实习中的技术与工具使用2023年，工程测量实习已经成为许多工科专业学生必修的一门课程。

在这门课程中，学生将学习如何使用专业工具和技术进行精确测量和绘图。

下面介绍一些2023年最常用的工具和技术。

一、全站仪全站仪是一种先进的测量仪器，它可以通过激光测量出高精度的水平和垂直距离、角度和坐标。

在实际工程测量实习中，全站仪比传统的经纬仪和水准仪更加精确和快捷。

在使用全站仪时，需要学生先进行站点布置，并利用全站仪取得各个点的坐标，然后进行绘图或者进行建筑结构分析等。

二、激光测距仪激光测距仪是一种可以利用激光测量距离、高度和角度的测量工具。

它主要由发送器和接收器两个部分组成。

在使用激光测距仪时，需要将发送器对准目标物体，然后通过观察接收器上显示的数据来进行测量。

激光测距仪可以非常准确地测量大约20～1000米的距离，因此在工程测量实习中非常重要。

三、GPS接收器GPS接收器是一种可以利用全球定位系统确定位置坐标的仪器。

它可以通过接收来自卫星的信号来确定测量点的位置。

在实际工程测量实习中，GPS接收器主要用于测量大范围区域的地形和结构分析等。

由于其高精度的定位功能，它也可以被用来确定建筑或道路修建的位置和方向等。

四、CAD软件CAD软件是一种设计和绘图软件，它可以用来制作三维模型和二维图形。

在实际工程测量实习中，CAD软件可以帮助学生将测量到的数据转换为图形或者模型。

通过使用CAD软件，学生可以更加准确地分析结构和预测效果。

五、数字测高仪数字测高仪是一种可以用来测量高度、深度和长度的仪器。

它主要由数字显示屏和测量探头组成。

在实际工程测量实习中，数字测高仪可以用来测量建筑物高度、深洞深度以及四周的地形等。

数字测高仪可以帮助学生更加精确地测量空间尺寸和形状。

六、地形仪地形仪是一种可以用来测量地形起伏的仪器。

它主要由液体平衡仪、水平镜和折射镜等组成。

在实际工程测量实习中，地形仪可以用来确定地面的高度差和坡度，以帮助建筑师设计更好的建筑结构。

工程测量的常用仪器与使用方法工程测量是建筑、土木工程等领域中不可或缺的一环。

准确的测量结果对工程的设计、施工和质量控制至关重要。

在进行工程测量时，科学合理地选择适用的仪器和使用正确的方法是保证测量结果准确性的关键。

一、全站仪全站仪是目前工程测量中最常用的仪器之一。

它具有测角、测距、测高等多项功能，可广泛应用于建筑、道路、桥梁等工程项目的各个环节。

全站仪采用电子读数，能够提高测量的快速性和精度。

在使用全站仪测量时，首先需要设置基准点，然后使用仪器进行定位并进行各项测量，最后将测得的数据导入计算机进行处理和分析。

二、水准仪水准仪是工程测量中用来测量高程差的仪器。

它利用水平平面上的测量线和视线相交的原理，通过对视线望远镜的读数进行比较，计算出不同测点之间的高差。

在使用水准仪进行测量时，需要选择适当的观测点和目标点，保持测量线的稳定，避免振动和抖动。

此外，还需对水准仪进行准确的调校和校正，以确保测量结果的准确性。

三、经纬仪经纬仪是用来测量角度的仪器，常用于测量方向、角度和距离。

它结合了望远镜和测角仪的功能，通过观察、测量和计算，可以确定地球表面上两点之间的方位和距离。

使用经纬仪进行测量时，需要准确的目标点和稳定的观测条件，同时还需使用三角函数等数学知识进行计算和分析，以得出准确的测量结果。

四、测绘仪器测绘仪器是工程测量中不可或缺的一类工具，包括经纬仪、全站仪、水准仪、测距仪等多种设备。

测绘仪器的使用方法通常需要经过专门的培训和操作指导。

测绘仪器的准确性和稳定性对测量结果的可靠性具有重要影响。

在进行工程测量时，需要根据实际情况和测量要求选择适用的测绘仪器，并严格按照使用说明进行操作和测量。

五、数据处理与分析除了正确选择仪器和方法外，数据处理与分析也是工程测量中至关重要的一环。

通过使用计算机软件进行数据处理和分析，可以更加精确地得出测量结果，同时还能进行图形展示和统计分析，为工程设计和施工提供重要依据。

在进行数据处理与分析时，需要注意数据的可靠性和准确性，同时参考相关标准和规范，以确保测量结果的准确性和可靠性。

常用施工测量仪器介绍与选用指南引言：在现代建筑工程中，测量是一个非常重要的环节。

准确的测量不仅直接影响工程质量，还可以提高工程效率并降低成本。

为了满足不同测量需求，工程施工中需要使用一系列的测量仪器。

本文就常用的施工测量仪器进行介绍，并提供选用指南，帮助工程师们正确选择使用合适的仪器。

一、全站仪全站仪是最常用的建筑测量仪器之一。

它可以同时测量水平角和垂直角，并测量目标点的坐标和高程。

全站仪通常由望远镜、激光测距仪和数据处理装置组成。

选择全站仪时，需要考虑其精度、测距范围、测距速度、存储容量等因素。

二、经纬仪经纬仪主要用于测量地球上两点之间的水平角和垂直角。

它一般由三脚架、水平仪、方位角仪和测角仪组成。

经纬仪具有精度高、测量范围广的特点，适用于大型工程项目的测量。

三、水准仪水准仪主要用于测量地面的高程差。

它由水平尺、准则器和望远镜等组成。

水准仪可以测量绝对高程和相对高程，广泛应用于土建工程中。

选用水准仪时需要考虑其精度、测量范围、稳定性等因素。

四、测量绳测量绳是一种简单、经济的测量工具。

它由带钩的钢丝绳组成，适用于测量距离和高度。

测量绳的精度较低，适用于粗略测量和临时施工等场合。

五、测量钢尺测量钢尺是常见的测量工具之一。

它由金属制成，根据不同需要可以有直尺、折尺等不同形式。

测量钢尺精度较高，适用于小范围的细致测量。

六、激光测距仪激光测距仪是一种现代化的测量仪器。

它使用激光技术测量目标点的距离，具有测量速度快、精度高的特点。

激光测距仪适用于需要高精度测量的工程项目，如道路、桥梁等。

选用指南：1. 根据实际需求选择测量仪器，考虑测量范围、精度、测量速度等因素。

2. 选择正规厂家生产的测量仪器，保证其质量和可靠性。

3. 学会正确操作和使用测量仪器，熟悉其特点和使用方法。

4. 定期对测量仪器进行检查和校准，确保其准确性和稳定性。

5. 根据工程的不同阶段和要求，灵活选择使用合适的测量仪器。

总结：在现代建筑工程中，准确的测量是确保工程质量的重要保障。

各种测量仪器的使用测量仪器是科学研究和工程实践中不可或缺的工具。

它们帮助我们准确地测量和记录各种物理量，从而使我们能够更好地了解和理解自然界。

本文将探讨几种常见的测量仪器及其使用。

首先，我们将介绍人们最常使用的测量仪器之一，测量尺。

测量尺是一种用来测量线性距离的工具。

它通常由金属或塑料制成，上面刻有单位刻度，单位可以是厘米、毫米或英寸。

我们可以将测量尺放置在要测量的对象旁边，然后读取尺子上的刻度，从而得出对象的长度或宽度。

下一个测量仪器是卷尺。

卷尺通常用于较大的测量范围，可以测量几十米长的距离。

卷尺通常由一条带有刻度的带子和一个弹簧卷轴组成。

使用时，我们只需要将带子展开并固定在所测量的对象上，然后读取刻度即可。

仪表是用于测量电流、电压和电阻等电学量的工具。

它们通常包括一个指针和一个刻度盘，以显示所测量的物理量。

如万用表是一种常见的仪表，可以测量直流电压、交流电压、电流和电阻等。

使用万用表时，我们需要正确连接测试引线至设备的正负极，并选择正确的量程和测量模式。

数显仪表是另一种常见的仪器，用于测量和显示物理量。

与传统仪表不同，数显仪表涉及使用数字显示而不是指针。

它们可以测量各种物理量，如温度、压力、湿度等。

数显仪表通常通过传感器将物理量转换为电信号，然后使用模数转换器将信号转换为数字值，并在显示屏上显示。

光谱仪是用于测量和分析光谱的仪器。

它们可以将光分解成不同的波长，并测量每个波长上的光的强度。

光谱仪广泛应用于化学、生物、物理等领域。

它们可以帮助我们了解物质的组成、化学性质以及其他相关信息。

雷达是另一种广泛使用的测量仪器。

雷达使用无线电波来测量远处的物体或目标的位置和速度。

它们常用于气象预测、导航、军事监测等领域。

雷达发射一束无线电波，当波被目标反射回来时，雷达接收并分析这些信号，从而确定目标的距离、方向和速度。

最后，我们来介绍电子天平，这是一种用来测量物体质量的仪器。

电子天平相比传统天平更加精确和灵敏。

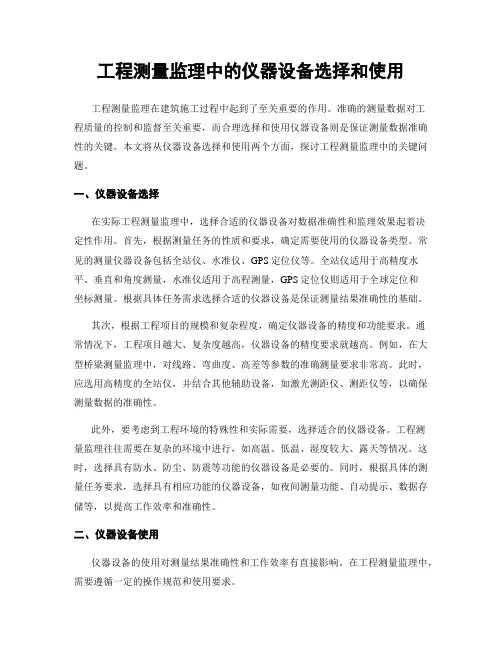

工程测量监理中的仪器设备选择和使用工程测量监理在建筑施工过程中起到了至关重要的作用。

准确的测量数据对工程质量的控制和监督至关重要，而合理选择和使用仪器设备则是保证测量数据准确性的关键。

本文将从仪器设备选择和使用两个方面，探讨工程测量监理中的关键问题。

一、仪器设备选择在实际工程测量监理中，选择合适的仪器设备对数据准确性和监理效果起着决定性作用。

首先，根据测量任务的性质和要求，确定需要使用的仪器设备类型。

常见的测量仪器设备包括全站仪、水准仪、GPS定位仪等。

全站仪适用于高精度水平、垂直和角度测量，水准仪适用于高程测量，GPS定位仪则适用于全球定位和坐标测量。

根据具体任务需求选择合适的仪器设备是保证测量结果准确性的基础。

其次，根据工程项目的规模和复杂程度，确定仪器设备的精度和功能要求。

通常情况下，工程项目越大、复杂度越高，仪器设备的精度要求就越高。

例如，在大型桥梁测量监理中，对线路、弯曲度、高差等参数的准确测量要求非常高。

此时，应选用高精度的全站仪，并结合其他辅助设备，如激光测距仪、测距仪等，以确保测量数据的准确性。

此外，要考虑到工程环境的特殊性和实际需要，选择适合的仪器设备。

工程测量监理往往需要在复杂的环境中进行，如高温、低温、湿度较大、露天等情况。

这时，选择具有防水、防尘、防震等功能的仪器设备是必要的。

同时，根据具体的测量任务要求，选择具有相应功能的仪器设备，如夜间测量功能、自动提示、数据存储等，以提高工作效率和准确性。

二、仪器设备使用仪器设备的使用对测量结果准确性和工作效率有直接影响。

在工程测量监理中，需要遵循一定的操作规范和使用要求。

首先，正确安装和调试仪器设备。

在使用全站仪等仪器设备之前，需要进行正确的安装和调试工作。

包括三脚架的调平、设备的校准、传感器的校准等。

只有确保仪器设备的准确性和稳定性，才能保证测量结果的准确性。

其次，合理选择观测点和观测方式。

在进行测量监理工作时，应合理选择观测点和观测方式。

2020年一建考试建筑工程考点：施工测
量的内容和方法
施工测量的内容和方法
【考点】测量原则
由整体到局部：场区控制网→建筑物施工控制网→细部放样
【考点】高程测量
原始计算公式：a+Ha=b+Hb
a、b：两点水准尺读数;
Ha、Hb：两点高程。

【练习题】
1.前视点A的高程为20.503m，读数为1.082m，后视点B的读数为1.102m，则其后视点B的高程为( )m。

A.21.582
B.21.605
C.20.483
D.19.421
【答案】C
【解析】应用公式a+Ha=b+Hb代入数据可得结果为20.483

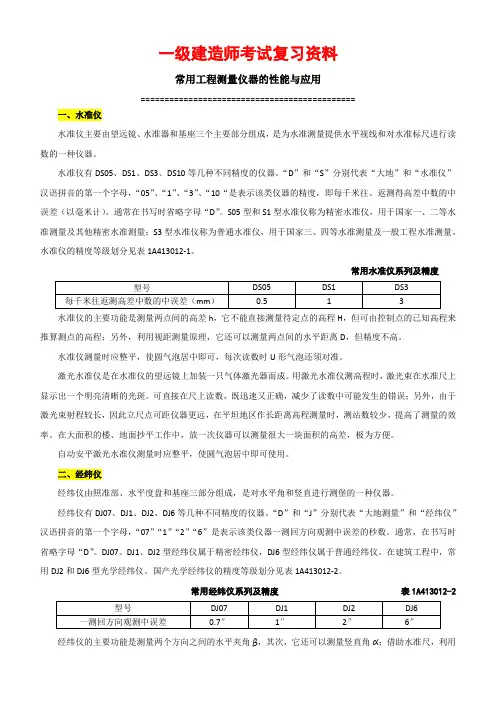

常用工程测量仪器的性能与应用
【考点】测量仪器性能
分类
主要功能
注意事项
钢尺
测量距离（水平）
水准仪
测量高差（垂直）
不能直接测量待定点的高程，但可由控制点的已知高程来推算测点的高程。

经纬仪
测量角度（水平+垂直）
可以借助水准尺，利用视距测量原理，测出两点间的大致水平距离和高差。

全站仪
测量竖向距离、水平距离、角度
一般用于大型工程的场地坐标测设及复杂工程的定位和细部测。

建筑工程中仪器的使用方法一、测量仪器1.等级仪等级仪是测量地面高差和水平线的一种常用仪器。

使用时首先需要调平，将仪器安置在稳定的基础上，调整水平，使气泡位于中心。

然后，根据需要测量的高差和水平线的要求，将等级仪放置在测量点上，读取仪器上的示数。

2.基准仪基准仪是测量高程基准的一种仪器。

使用时需要在确定的基准点上放置基准仪，设置好仪器的零点。

然后，将基准仪移动到需要测量的点上，读取仪器上的示数，计算出高程差。

3.建筑经纬仪建筑经纬仪是测量平面坐标的一种仪器。

使用时，首先需要将经纬仪放置在稳定的基准点上，调整水平。

然后，通过观测标志物，读取仪器上的示数，确定目标点的坐标。

二、检测仪器1.混凝土强度检测仪混凝土强度检测仪是用于测量混凝土强度的一种仪器。

使用时，首先需要在混凝土浇筑后一定的时间内进行检测。

然后，将检测仪的传感器插入混凝土中，读取仪器上显示的混凝土强度数值。

2.环境监测仪环境监测仪是用于测量建筑物周围环境条件的一种仪器。

使用时，需要将环境监测仪放置在需要监测的位置上，等待一定的时间后，读取仪器上显示的环境参数，如温度、湿度、噪音等。

三、分析仪器1.土壤测试仪土壤测试仪是用于测量土壤性质的一种仪器。

使用时，首先需要采集土壤样本，将样本放置在土壤测试仪中。

然后，根据仪器上的操作说明，选择相应的测试参数，并启动测试。

最后，根据仪器上显示的测试结果，分析土壤的性质，如含水量、酸碱度等。

2.水质分析仪水质分析仪是用于测量水质指标的一种仪器。

使用时，首先需要采集水样，将水样放置在水质分析仪中。

然后，根据仪器上的操作说明，选择相应的测量参数，并启动测试。

最后，根据仪器上显示的测试结果，分析水质的好坏，如PH值、溶解氧含量等。

以上仅是建筑工程中使用仪器的几个例子，不同的仪器有不同的使用方法，在实际操作中需要根据具体的情况进行操作。

此外，使用仪器时需注意安全，正确操作，并根据仪器的要求进行维护和保养，以确保仪器的正常使用和精确测量。

建筑工程检测仪建筑工程的质量是保障工程安全和可持续发展的重要因素之一。

在建筑工程中，检测仪器的使用起着至关重要的作用。

本文将介绍建筑工程检测仪的种类、原理及其在工程施工中的应用。

一、建筑工程检测仪的种类建筑工程检测仪按照其功能和应用范围的不同，可分为以下几类：1. 建筑物结构检测仪：用于检测建筑物结构的各项参数，如结构的强度、稳定性、变形等。

常见的建筑物结构检测仪有应变计、挠度计、裂缝计等。

2. 土壤力学检测仪：用于检测土壤的物理力学性质和工程性质，如土壤的密度、含水量、压缩性等。

常见的土壤力学检测仪有标准贯入试验仪、剪切试验仪、固结压缩试验仪等。

3. 建筑材料检测仪：用于检测建筑材料的质量和性能，如混凝土的强度、抗压性能、抗冻性能等。

常见的建筑材料检测仪有混凝土试验机、钢筋拉力试验机、砂浆试验机等。

4. 环境监测仪：用于监测建筑工程施工环境中的各种参数，如噪音、颗粒物、振动等。

常见的环境监测仪有噪声测量仪、颗粒物测量仪、振动计等。

二、建筑工程检测仪的原理建筑工程检测仪的原理多种多样，不同的检测仪器根据其功能和应用范围的不同，采用了不同的物理原理和测量方法。

以应变计为例，它是一种用于测量构件上的应变变化的仪器。

应变计的工作原理是基于电阻应变计的敏感元件，当构件发生变形时，应变计受到应变刺激，导致电阻值发生变化，从而通过测量电阻值的变化来确定构件的应变情况。

类似地，其他建筑工程检测仪也有相应的工作原理，如土壤力学检测仪根据土壤力学的理论、建筑材料检测仪根据材料力学的原理等。

三、建筑工程检测仪的应用建筑工程检测仪在工程施工中具有广泛的应用，主要体现在以下几个方面：1. 施工质量监控：通过检测仪器对结构、土壤和材料等进行实时监测，可以及时发现并纠正工程施工中存在的质量问题，确保工程质量符合要求。

2. 工程安全保障：通过环境监测仪器对工程施工环境中的参数进行监测，可以预防并避免一些潜在的安全隐患，保障工人的安全和工程的顺利进行。
