H型旋转接头的具体连接

本文由滕州市天旋旋转接头制造有限公司提供
旋转接头使用说明
下面为大家讲解一下旋转接头的正确使用方法
1、机器长期不使用会导致旋转接头的生锈损坏，再使用时会有卡死或泄漏情形发生。

2、不要让回转中心不正的旋转接头继续运转，应及时更换，以免发生意外情形造成伤害。

3、旋转接头的出入口一定要装软管，绝对不能用钢管代替。

软管也要选择挠性好的并保持适当的长度。

4、旋转接头的出入口不要外加其他配备（如阀门，过滤器），要加也要加在软管之后的管路上面。

5、旋转接头的固定支撑装置要适当，不能限制摆动和后退追随功能。

6、旋转接头的旋转轴和内管有左旋和右旋之分，安装和设计时应注意正确的旋向。

7、使用符合条件的旋转接头（参考介质、尺寸、压力、温度、转速、旋向、内管等事项）。

8、内管要选择适当的长度，并考虑接头承受的重量。

9、使用螺纹式旋转接头要注意螺纹规格是否正确及锁入滚轮的长度是否足够。

10、在未通介质时，应避免长时间运转。

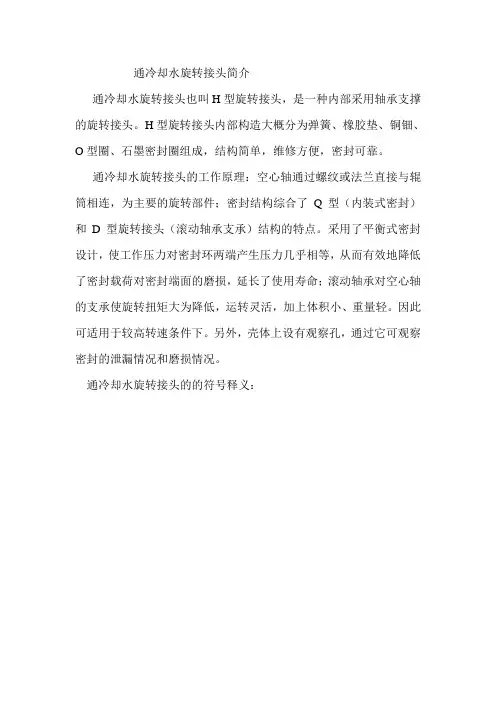

通冷却水旋转接头简介通冷却水旋转接头也叫H型旋转接头，是一种内部采用轴承支撑的旋转接头。

H型旋转接头内部构造大概分为弹簧、橡胶垫、铜钿、O型圈、石墨密封圈组成，结构简单，维修方便，密封可靠。

通冷却水旋转接头的工作原理：空心轴通过螺纹或法兰直接与辊筒相连，为主要的旋转部件；密封结构综合了Q型（内装式密封）和D型旋转接头（滚动轴承支承）结构的特点。

采用了平衡式密封设计，使工作压力对密封环两端产生压力几乎相等，从而有效地降低了密封载荷对密封端面的磨损，延长了使用寿命；滚动轴承对空心轴的支承使旋转扭矩大为降低，运转灵活，加上体积小、重量轻。

因此可适用于较高转速条件下。

另外，壳体上设有观察孔，通过它可观察密封的泄漏情况和磨损情况。

通冷却水旋转接头的的符号释义：通冷却水旋转接头的拆装过程：通冷却水旋转接头拆卸顺序：旋转接头的固定轴承的位置，空心轴的下面，有一个半圆形的卡套，用卡钳取下卡套之后，需要用手按住空心轴以防止带有轴承的空心轴被下方的弹簧直接弹出，轻取下轴承之后，下面是一个锥形的石墨密封件，表面有一层镶嵌像玻璃一样的硬膜，应小心取下之后用干净的纸张放好，小心划伤石墨面，就是一个细小的划痕也会导致旋转接头泄露。

取下石墨之后，下面就是O 型圈、平垫、铜垫、最下面的是一个弹簧。

安装的时候旋转接头头朝下，先把弹簧放进最下面，这是最主要的一部工序，然后用液压顶住弹簧按拆开时的顺序放进去，最后放上卡套就成型了。

如果没有液压设备就用一根差不多大小的实心铁棍或者橡胶棒把弹簧用力的压到旋转接头的进水口的位置，然后用一根长一点的铁条插入进水口，目的是防止弹簧弹出伤到人或弹丢。

控制好弹簧之后紧接着放入铜垫、平垫、O型圈、锥形石墨、空心轴承卡套。

本文有滕州新天机械科技有限公司整理发布。

旋转接头的结构和工作原理（图解一）机械密封结构旋转接头(简称旋转接头)的工作原理，是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封。

动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。

在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴，球面弹簧座等)以及轴向密封元件一起构成的。

它具有密封面加工精确、费用少和消除空心轴磨损的优点。

为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如，弹簧、波纹管。

图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。

为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多，能适应配用设备的强烈振动和摇摆。

从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。

这一结构有六个密封点(面)，即a、b、c、d、e、f。

a、b点(面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。

两球面之所以必须光洁，零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。

c、d点(面)，是两个端面密封。

当配用设备振动和摇摆不大，压紧力合适时，两个补偿环3一般处于静止状态，属于静密封情况。

当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙，它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直。

旋转接头介绍
什么叫旋转接头：
旋转接头是将流体介质从静止的管道输入到旋转或往复运动的设备中，再从旋转接头中排出的连接密封装置，简称“旋转接头”。

旋转接头的组成：
单通路旋转接头-就是一个方向进水
单通
双通-由进水孔（弯头配长内管）进入再由出口流出，全过程不泄露
以上介绍全是平面密封（因为用量太大，也是应用最广泛的）
旋转接头的类别
平面密封（机械密封）
球面密封（凹凸紧密配合密封）大多用在造纸，印染，（我也不太专业所以这个就不介绍了）线密封（O型圈密封）大口径旋转接头（海底输油管道-钢铁大型管道水，用量不大）
这3种类别是最常见的也是国际都在用的密封方式
旋转接头的应用：
钢铁用量是最大的，连铸机，火红的钢材在运输线上温度太高，就要给运输棍冷却，旋转接头就用在运输棍两端给炉棍内部冷却。

其他行业也基本都是这样使用
要么用旋转接头给辊到冷却，要么通蒸汽或热油给辊道加热，
这是单通使用图
双通使用图
尺寸对比
DN 8 10 15 20 25 32 40 50
2 1/2 3”4”
DN 65 80 100。

H型旋转接头也叫冷却水旋转接头，应用于塑料压延、密炼机、液压设备、涂层机械等使用高温油或蒸汽的设备一、H型旋转接头结构：内部采用轴承支撑，空心轴由不锈钢201和304材质精铸而成，空心轴镜面处理磨合密封，摩察系数仅为0.5，密封性能更好二、H型旋转接头命名方式JS H S G F 40 20内管通径规格外管通径规格外管连接方式内管连接方式流通方式基本型号公司代码三、H型旋转接头的安装：1、检查下旋转接头转动是否灵活2、检查并调正介质进入或者流出的管道是不是相对应接头的孔道，以及是否符合它的设计要求，也就说是否可以在设备上工作。

3、安装的旋转接头止转和承重吊装结构部件，调整接头壳体与空心轴同心度一样，以避免接头使用时壳体不稳定，出现振摆或转动的问题。

4、金属软管，过渡接头，直接与接头相连，连接时工作台钳夹持旋转接头壳体安装。

5、内管安装：把内管连接到旋转接头内。

6、空心轴安装：把H型旋转接头外管体和设备轴颈相连接，连接时尽可能地使外管体与轴颈同心。

且沿空心轴管360°圆周方向间隙应均匀一致。

四、H型旋转接头附件的安装江晟H型旋转接头与输送流体的管道之间的连接，中间位置都会配一截挠性金属软管配置金属软管的建议长度：lin(25mm)以下取400-500mmlin(25mm)以上取≥500-700mm配置金属软管的目的1、弥补介质输送管道与旋转接头连接之间的同心度、位移、偏斜等偏差。

2、补偿安装，使用过程中，因旋转接头摩擦副的磨损，造成的轴向位移和温度引起的热胀冷缩位移。

3、降低和减弱输送流体压力脉动所引起的振动和配用设备在运转过程中所引起的振动。

五、H型旋转接头泄露分析：1、空心轴与配用旋转体同心度不够，解决方法是检查尺寸精度，调整与旋转体的固定连接。

2、壳体或底盖底孔与空心轴周围间隙不等（密封环倾斜）。

解决方法是调整吊挂、支承或导向杆结构及金属软管松紧度，保证空心轴、壳体与配用旋转体的同心度。

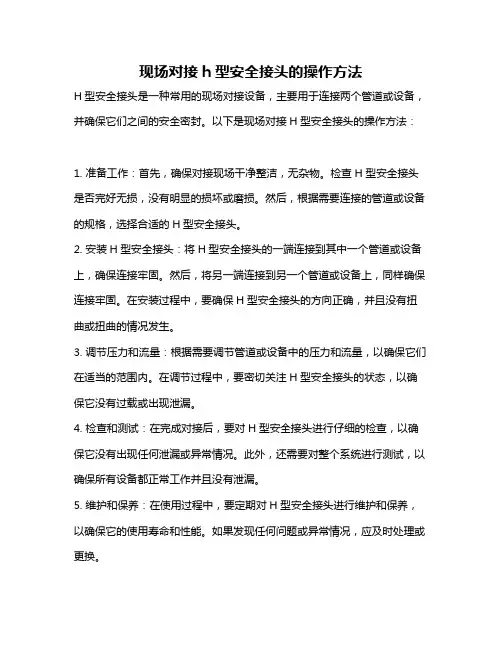

现场对接h型安全接头的操作方法
H型安全接头是一种常用的现场对接设备，主要用于连接两个管道或设备，并确保它们之间的安全密封。

以下是现场对接H型安全接头的操作方法：
1. 准备工作：首先，确保对接现场干净整洁，无杂物。

检查H型安全接头是否完好无损，没有明显的损坏或磨损。

然后，根据需要连接的管道或设备的规格，选择合适的H型安全接头。

2. 安装H型安全接头：将H型安全接头的一端连接到其中一个管道或设备上，确保连接牢固。

然后，将另一端连接到另一个管道或设备上，同样确保连接牢固。

在安装过程中，要确保H型安全接头的方向正确，并且没有扭曲或扭曲的情况发生。

3. 调节压力和流量：根据需要调节管道或设备中的压力和流量，以确保它们在适当的范围内。

在调节过程中，要密切关注H型安全接头的状态，以确保它没有过载或出现泄漏。

4. 检查和测试：在完成对接后，要对H型安全接头进行仔细的检查，以确保它没有出现任何泄漏或异常情况。

此外，还需要对整个系统进行测试，以确保所有设备都正常工作并且没有泄漏。

5. 维护和保养：在使用过程中，要定期对H型安全接头进行维护和保养，以确保它的使用寿命和性能。

如果发现任何问题或异常情况，应及时处理或更换。

以上是现场对接H型安全接头的操作方法，仅供参考。

在实际操作中，应根据具体情况进行调整和修改。

同时，操作人员应具备相应的技能和经验，并严格遵守相关安全操作规程。

旋转接头的结构和工作原理
旋转接头是一种常见的机械连接装置，用于实现两个或多个部件之间
的旋转连接。

它通常由内圈、外圈、滚珠和保持器等组成，结构简单而可靠。

在工作时，旋转接头通过润滑剂或油脂的润滑，使内圈和外圈之间的
摩擦减小到最小，从而能够实现高速、平稳的旋转。

旋转接头的结构主要包括内圈和外圈，内圈固定在两个相邻部件的中
心轴上，外圈连接到另一个部件上。

内圈和外圈之间通过滚珠和保持器相
连接。

滚珠通常由硬度高、耐磨、耐腐蚀的材料制成，如钢或陶瓷。

它们
被放置在内圈和外圈之间的凹槽中，形成滚动轨迹，从而减小了接点之间
的摩擦。

保持器则用于固定滚珠的位置，防止其脱离凹槽。

旋转接头的工作原理是通过滚珠的滚动来减小内圈和外圈之间的摩擦。

当两个部件连接在一起时，内圈和外圈之间的相对运动会使滚珠开始滚动。

由于滚珠的滚动摩擦较小，因此可以大大减小接触点之间的摩擦，从而减
少了能量损失和磨损。

旋转接头在工作时需要注入润滑剂或油脂，以保证内圈和外圈之间的
良好润滑。

润滑剂可以在接头的内外圈之间形成一层薄膜，减小接触面积，从而减少了摩擦，并提高了旋转效率。

此外，润滑剂还能够冷却接头，防
止过热和损坏。

旋转接头通常用于需要高速、平稳旋转的设备中，如汽车引擎、风力
发电机等。

由于其结构简单、工作可靠、使用寿命长等特点，旋转接头被
广泛应用于各个领域。

旋转接头的结构和工作原理（图解一）机械密封结构旋转接头(简称旋转接头)的工作原理，是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封。

动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。

在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴，球面弹簧座等)以及轴向密封元件一起构成的。

它具有密封面加工精确、费用少和消除空心轴磨损的优点。

为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如，弹簧、波纹管。

图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。

为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多，能适应配用设备的强烈振动和摇摆。

从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。

这一结构有六个密封点(面)，即a、b、c、d、e、f。

a、b点(面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。

两球面之所以必须光洁，零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。

c、d点(面)，是两个端面密封。

当配用设备振动和摇摆不大，压紧力合适时，两个补偿环3一般处于静止状态，属于静密封情况。

当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙，它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直。

该资料由滕州市天旋旋转接头制造有限公司提供

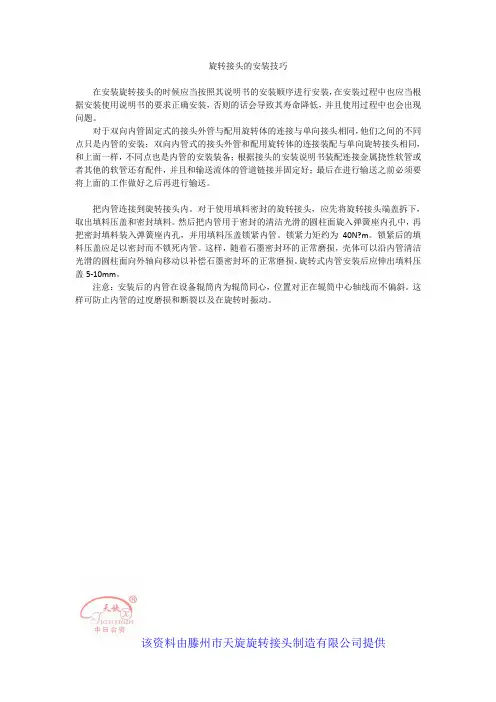

旋转接头的安装技巧
在安装旋转接头的时候应当按照其说明书的安装顺序进行安装，在安装过程中也应当根据安装使用说明书的要求正确安装，否则的话会导致其寿命降低，并且使用过程中也会出现问题。

对于双向内管固定式的接头外管与配用旋转体的连接与单向接头相同，他们之间的不同点只是内管的安装；双向内管式的接头外管和配用旋转体的连接装配与单向旋转接头相同，和上面一样，不同点也是内管的安装装备；根据接头的安装说明书装配连接金属挠性软管或者其他的软管还有配件，并且和输送流体的管道链接并固定好；最后在进行输送之前必须要将上面的工作做好之后再进行输送。

把内管连接到旋转接头内。

对于使用填料密封的旋转接头，应先将旋转接头端盖拆下，取出填料压盖和密封填料。

然后把内管用于密封的清洁光滑的圆柱面旋入弹簧座内孔中，再把密封填料装入弹簧座内孔，并用填料压盖锁紧内管。

锁紧力矩约为40N?m 。

锁紧后的填料压盖应足以密封而不锁死内管。

这样，随着石墨密封环的正常磨损，壳体可以沿内管清洁光滑的圆柱面向外轴向移动以补偿石墨密封环的正常磨损。

旋转式内管安装后应伸出填料压盖5-10mm 。

注意：安装后的内管在设备辊筒内为辊筒同心，位置对正在辊筒中心轴线而不偏斜。

这样可防止内管的过度磨损和断裂以及在旋转时振动。

旋转接头的安装使用和故障分析关键字：旋转接头机械密封安装规范故障分析1.1旋转接头的介绍旋转接头，是一种旋转的机械密封装置，它是将介质由固定供应管路输入到旋转滚筒中去的过渡部件。

应用旋转接头的介质包括蒸汽、水、导热油、液压油、空气和冷却液等。

旋转接头作为机械设备转动部件和非旋转部件的连接体，在各类机械设备中使用广泛。

随着我国工业的迅速发展，旋转接头将得到越来越广泛的应用。

1.2旋转接头的工作原理普通旋转接头的弹簧式机械密封可在液体与气体介质间或介质与周围空气间进行提供密封隔离。

旋转接头的弹簧是用以提供最初的内部密封压力，接头一旦开始运作就呈压力密封状态，弹簧起补偿密封磨损作用。

低气压或真空环境依靠弹簧推力来进行密封。

旋转接头一般有三种密封形式，平面密封、球面密封和弹性体回转面密封。

随着旋转接头技术改进，旋转接头在平面密封一块引用了平衡式密封。

平衡式密封旋转接头，通常用于液体介质（如：水，冷却液等），也可用于传导水蒸汽或其它气体介质。

平衡密封技术使介质压力、推力载荷和密封面接触压力保持在最低限度。

这样即降低磨损又延长了密封寿命。

用弹簧对密封面进行加载固定，使其不能产生转动和攒动，正是这种旋转和攒动使辅助密封过早老化，进而使旋转接头产生泄漏。

平衡式密封通常由球轴承支撑。

球面密封是旋转接头通常采用的一种密封结构。

基本原理是通过球面和锥面相互挤压的接触面来实现密封，具有密封性能好、拆装方便等特点。

在球面密封结构中，影响它的密封性能的主要因素有两个方面：一是球面和锥面的加工质量；二是球面和锥面的研磨精度。

弹性圆柱体密封的密封面是窄带圆柱面，靠弹性体补偿磨损。

这种密封机构对圆柱体加工要求比较高，槽底加工尺寸、表面粗糙度、圆度、同轴度等都要得到严格保证。

密封环是旋转接头的主要易损件，在运行时，密封环不仅承受内部流体介质的压力而且还要承受来自外管运转所产生的旋转扭力。

因此车速、温度及介质等工况条件因素会影响密封环的使用寿命。

工业的发展推动旋转接头行业高速发展，旋转接头规格型号已有数百种之多，近年来应用的一些非标旋转接头各企业的命名就更加不统一，让许多采购者头大，不知道如何选型。

每次选型都要问：贵公司生产**企业**型号的旋转接头吗？其实仔细分析旋转接头规格型号就会找到共同点：
如：XTGSHYS型高速旋转接头前两个字母代表的是企业字号（厂家字号的首字母）GS 代表高速，H代表端面密封，S代表双向流通，Y是企业内部型号的代码
封结构类型：
Q型=球面密封结构Q2型=双球面密封结构 QR型=双簧密封结构
H型=端面密封结构 D型=双端面密封结构
流通形式：
D=单向流通式 S=双向流通式
公称规格：
英制规格公制规格英制规格公制规格
1/2-1/8 15-6 4分 1 1/2-3/4 40-20 1寸半
3/4-1/4 20-8 6分2-1 50-25 2寸
1-3/8 25-10 1寸 2 1/2-1 1/4 65-32 2寸半
1 1/4-1/
2 32-15 1寸2 3-1 1/2 80-40 3寸
内管规格：
固定式：指的螺纹规格旋转式：指内管外径
内管形式：
G=内管固定式 X=普通密封内管旋转式 XT=填料密封内管旋转式
外管连接形式：
G=管螺纹连接方式 R=圆锥螺纹连接方式 F/FA=法兰连接方式
HM=端面密封结构和外圆密封结构2种
MD=单向流通式 MS=双向流通式
以上是旋转接头的通用的命名规则，也有个别企业把自己命名的工艺或型号含义添加进去。

本文有滕州市新天机械科技有限公司整理发布。

旋转接头的安装与连接
合理和正确的安装旋转接头不仅能使旋转接头在应用中发挥最大的密封作用，而且还能延长旋转接头的使用寿命，给企业带来一定的经济效益。

旋转接头正确的安装方法如下：
1．旋转接头在搬运和存放中应避免撞击与摔落，与免损坏连接口及内部零件。

2.尽可能装机同心，以确保旋转接头的良好运转。

3．螺纹连接的旋转接头在安装时，应注意内、外管的螺纹旋向是否与滚筒的旋转方向对应，且内、外管的螺纹旋向也应一致．
4.旋转接头与管道之间的连接，必须使用软管相连接
5、内管的装配，应注意尺寸的配合和及重量的辅助支撑。

6、旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm.
旋转接头与设备连接的管结方式可根据使用设备的具体结构设置不同类型的连接。

如图所示：
（本文有滕州新天机械科技有限公司整理发布）。

HK型旋转接头与H型旋转接头的区别作者庆邦朱珣H型旋转接头大家都熟悉。

金黄色的铜壳体看起来非常漂亮。

对于HK型旋转接头了解的人并不多。

毕竟这是大型设备才会用到的旋转接头。

其实H型旋转接头和HK 的区别不仅仅是在壳体上。

更多的是在使用功能和范围上。

一是H型旋转接头是铸铜的，壳体会比较脆，虽然耐腐蚀性比较好，但是遇到大压力或是受到外力时很容易裂开；而HK型旋转接头壳体一般都是用钢铁管料或是板料焊接加工的。

抗压比较强，能够承受H型旋转接头承受不了的压力。

所以，要是压力特别高的工作状态还是用HK的比较安全一些。

二是密封结构。

H型旋转接头在铸造的时候决定了它的密封结构是我们无法做出改变的。

只能是千篇一律的形式；而HK型旋转接头我们在选择材料和制作过程中可以做一些改变。

例如密封件改大改小，轴承间隙加大等。

是H型壳体无法和它去比的。

三是密封件的选择。

H型旋转接头的密封件组合方式受壳体尺寸的影响是无法改变的。

HK型旋转接头可以根据需要的密封件组合形式与密封结构来做出改变。

例如把密封环换成带裙边的。

加大密封件，加厚密封面，改变弹簧的放置方式等。

四是承受温度效果。

H型旋转接头使用温度一般都是在三百度一下。

温度忽高忽低情况下担心壳体裂开；而HK型旋转接头因为是钢材做的，抗压性好，耐温也比铸铜的要高。

特别是大型设备安装的大规格旋转接头。

五是从造价方面考虑。

HK旋转接头主要是做大型旋转接头。

小型的几乎没有人去做。

因为铸铜的壳体越大费用越高，造价越高。

不管是铸件的模具还是加工程序，到壳体的原材料，都是很多客户接收不了的。

所以才出现了HK型旋转接头。

而小规格的旋转接头本身价格低廉。

铸件的容易加工，成本低。

反而是用钢材拼接的代价更高。

所以我们在市场上是看不到两寸一些的HK型旋转接头的。

旋转接头工作原理旋转接头是一种用于连接管道或管道系统中的关键部件，它能够在管道系统中实现旋转和转动，以满足管道系统在运行过程中的各种需求。

旋转接头的工作原理是通过其特殊的结构和设计来实现的，下面将详细介绍旋转接头的工作原理。

1. 结构组成旋转接头通常由内外两个部分组成，内部部分被称为内轴承，外部部分被称为外轴承。

内轴承和外轴承之间通过一定的轴承结构相互连接，以实现旋转接头的旋转功能。

内轴承和外轴承之间通常还会设置密封结构，以防止介质泄漏。

2. 工作原理旋转接头的工作原理主要是通过内外轴承之间的相互配合来实现的。

当管道系统需要进行旋转或转动时，内轴承和外轴承之间会产生相对运动，内轴承会固定在管道系统内部，而外轴承则会固定在管道系统外部。

当管道系统需要进行旋转时，外轴承会随着管道系统的旋转而相对运动，而内轴承则会保持相对静止，从而实现了管道系统的旋转功能。

3. 特殊设计为了满足不同管道系统的需求，旋转接头通常会根据实际情况进行特殊设计。

例如，在一些高温、高压或腐蚀性介质的管道系统中，旋转接头会采用特殊的材料和密封结构，以确保其在恶劣环境下的稳定运行。

此外，一些特殊形状或特殊功能的旋转接头也会根据具体需求进行定制设计，以满足不同管道系统的特殊需求。

4. 应用领域旋转接头广泛应用于石油、化工、船舶、风力发电等领域的管道系统中。

在石油钻井平台上，旋转接头可以实现钻头的旋转功能，从而实现钻井作业；在化工厂中，旋转接头可以实现管道系统的旋转和转动，以满足生产过程中的各种需求；在船舶上，旋转接头可以实现船舶管道系统的旋转和转动，以满足船舶在航行过程中的各种需求；在风力发电场中，旋转接头可以实现风力发电机组的旋转功能，从而实现风力发电。

总之，旋转接头是一种非常重要的管道连接部件，它通过其特殊的结构和设计实现了管道系统的旋转和转动功能，广泛应用于石油、化工、船舶、风力发电等领域的管道系统中。

通过不断的技术创新和设计优化，旋转接头将会在未来的管道系统中发挥越来越重要的作用。

旋转接头原理
旋转接头是一种常见的机械连接元件，用于将一根固定的管道、管件或设备与另外一根固定的管道、管件或设备连接起来，并允许其在一定角度范围内进行旋转。

其原理是通过内部的球状嵌套结构，使连接的两个部件能够相对旋转，从而实现角度的转换和灵活性。

旋转接头通常由两个主要部分组成：一个外部环和一个内部环。

外部环连接到一根管道或设备上，而内部环则连接到另外一根管道或设备上。

内部环和外部环之间有一组大小不等的球体，通常称为旋转球。

这些球体可以在两个环之间自由滚动，并允许两个环相对旋转。

在使用旋转接头时，当两个部件需要相对旋转时，可以通过施加一定的力使旋转接头中的球体发生滚动，从而实现旋转。

通过改变滚动的球体的位置，可以改变旋转接头的转角范围。

这种设计使得管道、管件或设备能够在不受到过大的力或扭矩的情况下进行相对旋转，从而避免了管道或设备的破坏或连接部位的损坏。

旋转接头常见的应用场景有：液压系统、气动系统、供水系统、输油系统等。

通过使用旋转接头，可以实现在不同方向、不同角度和不同位置之间进行连接，从而满足实际工作环境和需求的要求。

同时，它也提高了管道或设备的使用寿命和可靠性，减少了漏水、漏气等问题的发生。

旋转接头分类有哪些
如果按结构分可以分成四大类,H 型,D型,Q型和HK型,每一种类型有都可以分为几种小类,下面优利特旋转接头厂家就先讲一下H型旋转接头的几个小分类及其特点和适用领域.
H型旋转接头可以分为以下几类：
HD型旋转接头,HS-X/G型旋转接头,HD-F
型旋转接头,HS-XF/GF型旋转接头
H型旋转接头特点：
1.全部采用铜质壳体，耐腐蚀性更强
2.内部轴承选用的是NSK轴承。

3.选用进口碳化硅陶瓷环，密封精度、抗压、耐高温更优越于石墨环。

H型旋转接头的用途
H型旋转接头由于流通介质多为水，所以又称水用旋转接头、冷却水旋转接头. 适用于冷却方面系列产品，
具有体积小、重量轻、摩擦扭矩小等优点，采用了平衡型密封，摩擦组结材料根据环境，选择各种浸渍石墨、青铜、碳化钨、碳化硅的不同组合，足以抵挡铁锈、结垢、有奖储蓄悄等杂质对密封面的影响，表面如同镜面，使密封更加可靠。

适用介质：水、液压油、冷却剂、真空、压缩气体等。

更多万向接头的相关问题，请点击文章右边进行免费咨询或者万向接头的详细信息可登
录滕州市优利特密封技术有限公司：。

旋转接头的作用结构用途安装方法一、作用旋转接头主要使用在经常旋转还需提供介质通道的地方。

它的构成主要为旋转接头回转中心线要与回转体回转中心线一致，回转接头要有密封装置和防脱定位装置。

二、用途1、造纸各种纸张的加工设备,如造纸机的烘缸、蒸球、涂布机、压光机等。

2、纤维制品纺织、化纤及印染、麻纺工业，如床单炼漂机、丝光机、平洗机、真空干燥机、精压设备、毛巾烫平机、调节器、纺织品印染烘干设备。

各种化学纤维制品有关加工设备等。

3、橡胶及塑料压延机、螺旋挤出机、混合搅拌机、捏合机、旋转和层压机、橡胶用鼓式自动硫化机和平板硫化机等、注射成型机、密炼机、发泡机、薄片制造机、开炼机、干燥机、漆布机、漆纸机等。

4、皮革、人造革及合成革制革、人造革和合成革的加工制造设备:涂覆机、原布机、精洗机、热辊压力机、辊筒干燥设备等。

5、印刷旋转式胶版和照相凹版印刷机、分层干燥设备、混料器等。

6、化工及药品圆筒形、圆台形和类似鼓形的干燥机、滚压试验设备、球磨机、层压机、电石炉的电极提升、压放装置、煤焦油分馏用工业萘转鼓结晶机。

7、食品粮食、食品烘干设备、捏和机、泄放器、滚压粉碎设备、旋转烘干设备。

8、炼钢、金属及合金制品连续铸造机、热钢板矫直机、拉丝、轧钢机、精度较高的滚压设备、挤压机、滚压机、线和管的滚压设备、装卸机械、制造硬质合金的湿磨机。

9、电器双水内冷发电机转子冷却、电线电缆的加工设备。

10、卷烟烘丝机、烘筋机。

11、建材塑料壁纸的加工设备、试验设备、印花机、压花机、沟底印花机、木材加工的热压机。

石棉制品的制板机。

软木制品的加工设备。

12、机械制造油压机、水压机、气液动有关设备、冷却用螺旋压力机、冲和锻设备的夹紧和抓牢装置、缩径设备、挠性软管的卷取设备、加转台机构、磨矿设备、机床、真空设备、镗床、组合机床润滑及冷却装置。

13、玻璃工业滚筒式投料机。

14、地质石油或其他矿产钻探用的钻机。

总之，凡用蒸气、水、油、煤气、空气、盐水、氨等气体和液体用于加热、干燥和冷却的圆筒形、鼓形、圆台形、球形转动设备和往复运动或摆(转)动任意一个角度的设备，以及用于夹紧、制动、抓牢的气、液动有关设备均可配用旋转接头。

h形滑动连接实例H形滑动连接实例H形滑动连接是一种常见的机械连接方式，常用于连接两个零件或构件。

它的形状类似于字母"H"，由两个平行的轴向移动的零件组成。

这种连接方式具有结构简单、操作方便、可靠性高等优点，广泛应用于各种机械设备和工程结构中。

一、汽车发动机连接杆在汽车发动机中，连接杆是将活塞与曲轴连接起来的重要零件。

连接杆的形状类似于字母"H"，由两个平行的杆组成。

这种连接方式可以使活塞在曲轴的转动过程中产生向上和向下的运动，从而带动曲轴的转动，使发动机正常工作。

二、机械臂连接装置机械臂是一种用于工业生产和装配的机械设备，常用于完成一些重复性高、精度要求高的工作。

机械臂的连接装置通常采用H形滑动连接，它可以使机械臂在工作过程中灵活运动，完成各种工作任务。

三、建筑结构连接在建筑结构中，H形滑动连接常用于连接梁和柱。

通过H形滑动连接，可以使梁在水平方向上相对于柱移动，从而适应结构的变形和变形。

这种连接方式在抗震性能和可靠性方面具有较好的效果，能够提高建筑结构的稳定性和安全性。

四、机械设备连接在各种机械设备中，H形滑动连接也被广泛应用。

例如，大型机床中的刀架连接、起重机中的臂连接、输送机中的链条连接等，都可以采用H形滑动连接。

这种连接方式可以使设备在工作过程中具有较大的运动范围和灵活性，提高设备的工作效率和使用寿命。

五、航天器连接在航天器中，H形滑动连接也扮演着重要的角色。

例如，火箭发动机的燃烧室和燃烧室之间的连接、航天器舱壁的连接等，都可以采用H形滑动连接。

这种连接方式可以使航天器在飞行过程中承受较大的压力和振动，保证航天器的结构完整和安全。

六、机械手连接在工业生产中，机械手是一种常见的自动化设备，用于完成各种装配和搬运任务。

机械手的连接方式通常采用H形滑动连接，它可以使机械手在工作过程中具有较大的灵活性和运动范围，完成各种复杂的工作任务。

七、船舶结构连接在船舶结构中，H形滑动连接也被广泛应用。
