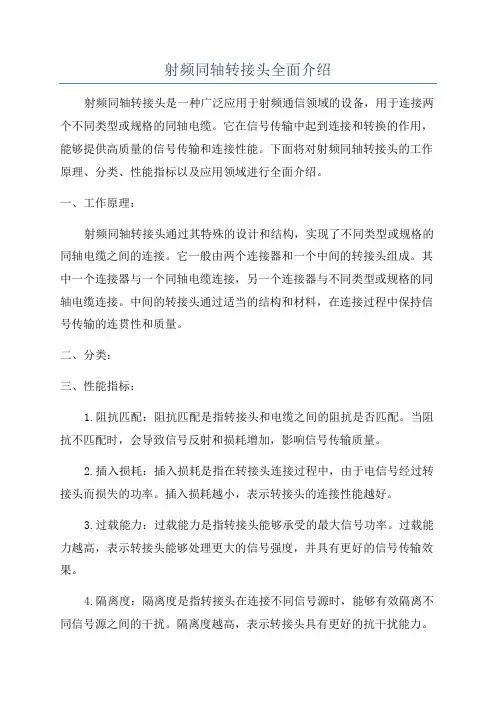

射频同轴转接头全面介绍射频同轴转接头是一种广泛应用于射频通信领域的设备，用于连接两个不同类型或规格的同轴电缆。
它在信号传输中起到连接和转换的作用，能够提供高质量的信号传输和连接性能。
下面将对射频同轴转接头的工作原理、分类、性能指标以及应用领域进行全面介绍。
一、工作原理：射频同轴转接头通过其特殊的设计和结构，实现了不同类型或规格的同轴电缆之间的连接。
它一般由两个连接器和一个中间的转接头组成。
其中一个连接器与一个同轴电缆连接，另一个连接器与不同类型或规格的同轴电缆连接。
中间的转接头通过适当的结构和材料，在连接过程中保持信号传输的连贯性和质量。
二、分类：三、性能指标：1.阻抗匹配：阻抗匹配是指转接头和电缆之间的阻抗是否匹配。
当阻抗不匹配时，会导致信号反射和损耗增加，影响信号传输质量。
2.插入损耗：插入损耗是指在转接头连接过程中，由于电信号经过转接头而损失的功率。
插入损耗越小，表示转接头的连接性能越好。
3.过载能力：过载能力是指转接头能够承受的最大信号功率。
过载能力越高，表示转接头能够处理更大的信号强度，并具有更好的信号传输效果。
4.隔离度：隔离度是指转接头在连接不同信号源时，能够有效隔离不同信号源之间的干扰。
隔离度越高，表示转接头具有更好的抗干扰能力。
四、应用领域：1.电信领域：射频同轴转接头在电信基站的建设和维护中起着重要的作用，用于连接不同类型的天线和基站设备，以实现信号传输和通信功能。
2.广播电视领域：射频同轴转接头被广泛应用于广播电视系统中，用于连接天线和接收设备，保证信号传输的可靠性和质量。
3.军事领域：射频同轴转接头在军事通信系统和雷达系统中应用广泛，用于连接不同类型的天线和设备，以支持军事通信和探测任务。
4.航天领域：射频同轴转接头在航天通信系统中具有重要的地位，用于连接航天器和地面控制站之间的通信链路，实现信息传输和数据交换。
总之，射频同轴转接头是一种重要的射频通信设备，通过连接和转换不同类型或规格的同轴电缆，实现信号的传输和连接。

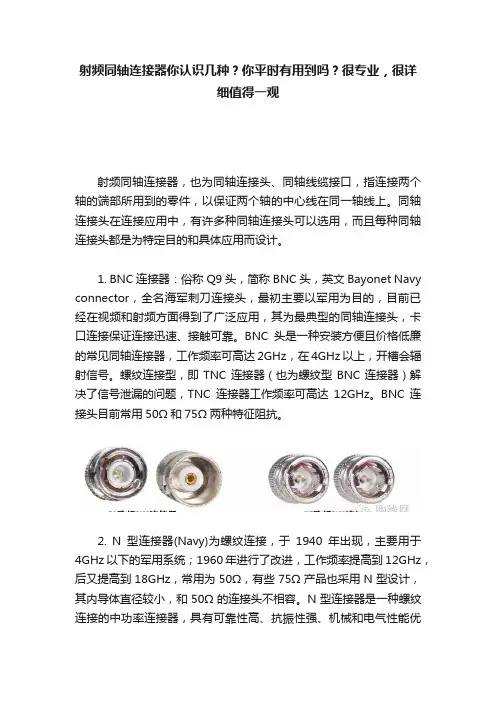

射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观射频同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。
同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。

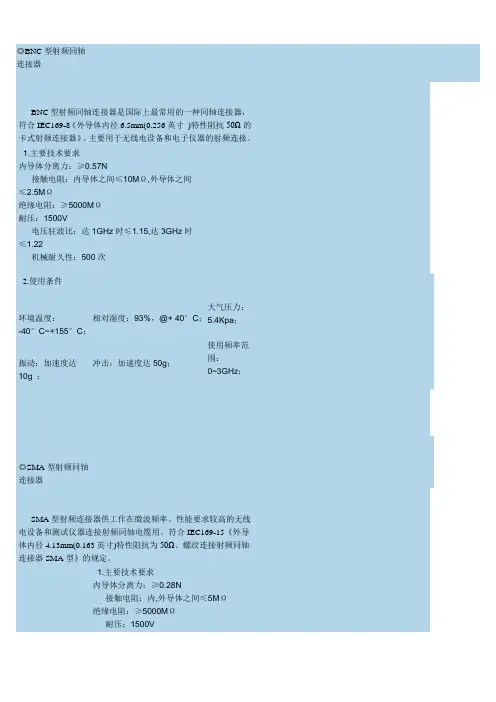

1. BNC连接器：俗称Q9头，简称BNC头，英文Bayonet Navy connector，全名海军刺刀连接头，最初主要以军用为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。
BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。
螺纹连接型，即TNC连接器（也为螺纹型BNC连接器）解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。
BNC连接头目前常用50Ω和75Ω两种特征阻抗。
2. N型连接器(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的军用系统；1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。
N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。
3. SMA连接器属于小型头(Subminiature A)，由Bendix Scintilla 公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。
这种接头主要用于半钢电缆和固定连接的部件中。
因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。
4. SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。

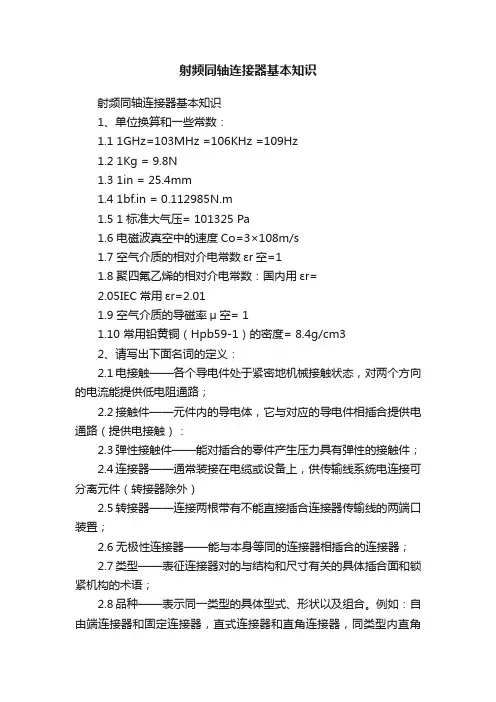

射频同轴连接器基本知识射频同轴连接器基本知识1、单位换算和一些常数：1.1 1GHz=103MHz =106KHz =109Hz1.2 1Kg = 9.8N1.3 1in = 25.4mm1.4 1bf.in = 0.112985N.m1.5 1标准大气压= 101325 Pa1.6 电磁波真空中的速度Co=3×108m/s1.7 空气介质的相对介电常数εr空=11.8 聚四氟乙烯的相对介电常数：国内用εr=2.05IEC常用εr=2.011.9 空气介质的导磁率μ空= 11.10 常用铅黄铜（Hpb59-1）的密度= 8.4g/cm32、请写出下面名词的定义：2.1电接触——各个导电件处于紧密地机械接触状态，对两个方向的电流能提供低电阻通路；2.2接触件——元件内的导电体，它与对应的导电件相插合提供电通路（提供电接触）：2.3弹性接触件——能对插合的零件产生压力具有弹性的接触件；2.4连接器——通常装接在电缆或设备上，供传输线系统电连接可分离元件（转接器除外）2.5转接器——连接两根带有不能直接插合连接器传输线的两端口装置；2.6无极性连接器——能与本身等同的连接器相插合的连接器；2.7类型——表征连接器对的与结构和尺寸有关的具体插合面和锁紧机构的术语；2.8品种——表示同一类型的具体型式、形状以及组合。
例如：自由端连接器和固定连接器，直式连接器和直角连接器，同类型内直角和直角转换器；2.9规格——表示品种在特定细节方面的变化，如电缆入口处尺寸的变化；2.10等级——连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。
3、产品基本知识和性能：3.1请分别写出7/16型、N型和SMA型连接器的连接螺纹，并解释螺纹标识中每个字母及数学所表示的含义（对于公制螺纹请说明是粗牙普通螺纹还是细牙普通螺纹）7/16型——M29×1.5表示标称直径为29mm(1.141in)，螺距为1.5mm(0.059in)的公制螺纹，该螺纹为细牙普通螺纹。
作为一个射频工程师，测试人员，在日常的工作过程中，接触最多的除了测试仪表，校准件，连接线缆之外，就是各种不同设备之间的转接头了。
我们在维修的过程中，发现有比较多的仪器的损坏，或者是测试指标不稳定，是由于转接头的损坏造成的，而且有些接头的连接固定的方式不对，每次修好的仪器，过去后客户又按照他们原来的方式去拧紧了。
特别是在一些生产型的企业，由于操作人员流动性比较大，很多员工对于各种转接头都不一定认识，也不明白转接头为什么会损坏。
基于上述的原因，结合自己这些年的维修，我对一些常见的转接头做了一个介绍，主要从下面6个方面来展开。
1、转接头类型和结构2、转接头等级3、转接头之间的匹配4、转接头的损坏5、检查转接头6、转接头的连接东西都是很基础的，但是千里之穴溃于蚁堤，如果我们都注意这些细节了，那我们的仪表就少了一个损坏的原因，我们的测试结果也会更加的稳定、可信。
一、转接头类型和结构同轴转接头用于传输射频信号，其传输频率范围很宽，可达50GHZ或者更高，主要用于雷达、通信、数据传输以及航空航天设备。
同轴转接头的基本结构包括：中心导体，介电材料（或称为绝缘体），外导体（该部分起着如同轴电缆外屏蔽层一样的作用）。
同轴转接头主要分为 SMA， SMB，N型，3.5MM，2.4MM， 1.85MM ，1.0MM，APC-7MM 等同轴转接头的通用常识应用场合。
这个等级的连接器的尺寸最精确，公差最小，可以经受住多次的反复连接，所以也是所有等级中使用寿命最长的。
计量级的转接头在材料和尺寸上指标是最接近的。
为了提供最高等级的性能和可追溯性，计量级的转接头使用了空气介质接口和无槽型的母头连接。
虽然计量级的转接头的重复性很好，在多次使用后还能提供很好的准确度，但是这并不是说计量级的转接头很结实，使用的时候不需要很小心。
相反的，由于这种等级的转接头在生产过程中使用的工具和制程是最高精度的，用比他低等级的转接头和计量级的转接头匹配，灰尘和其他一些小的碎屑，都会使得一次高精度的测量无效，同时有可能损坏计量级的转接头。
射频同轴连接器基础知识用于射频同轴馈线系统的连接器通称为射频同轴连接器在射频电路中，如要保持稳定的预定阻抗和电容，或需要屏蔽外界的电气干扰那就必需用同轴连接器来互联。
同轴连接器供通信和电子设备所配用射频传输线中连接射频同轴电缆,或同轴与微带,同轴与波导之间的连接。
它的插头部分常安装在电缆端头,插座部分常安装在设备固定单元上。
同轴连接器一般以同轴传输线的外导体内直径D的尺寸来命名，国际标准化委员会认可的同轴连接器主要有14mm、N型、7mm、3.5mm、2.92mm、2.4mm、1.85mm和1mm 等8种常见的同轴连接器。
此外还有SMA、SMB、SMC、SMP、QMA、BMA等分类。
14mm连接器是第一个被工程师认同的精密连接器，诞生于上世纪60年代，目前已经很少使用，由小型化的同轴连接器所替代。
N型同轴连接器主要用于微波测量仪器和电子设备对外接口，在仪器内部已由更小型化的的同轴连接器（例如SMA）取代。
7mm同轴连接器属于特殊的连接器，只有计量仪器和校准标准件还是用7mm的同轴连接器，其他场合已经很少使用。
SMA连接器则是应用最广泛的小型螺纹连接的同轴连接器、具有体积小，机械、电气性能优越，重量轻，频带宽等优点，使用频率可达24Ghz。
与3.5mm、2.92mm等连接器采用空气介质不同，SMA连接器的内外导体接触面上采用聚四氟乙烯进行填充。
常用的同轴连接器主要工作频率和外观如下所示：同轴连接器可以分为无极性同轴连接器和有极性同轴连接器两种。
无极性精密同轴连接器只有14mm和7mm两种,目前已很少使用。
常见射频同轴连接器极性分类如下图所示。
按照连接方式的不同，同轴连接器则可分为螺纹连接式、推入式、卡口式，主要特点射频连接器种类繁多，在进行芯片测试选型时要充分考虑电气性能指标、操作功能要求、端接形式、环境机械性能要求，来进行综合考虑。
目前公司已经搭建了40Ghz的测试平台，配合夹具设计、连接器选型，满足各类射频芯片的测试需求，欢迎各位同行好友来电咨询。
射频同轴连接器工作原理1. 引言1.1 射频同轴连接器的定义射频同轴连接器是一种用于连接射频信号传输线路的电子元件，通常由内导体、外导体和介质组成。
其主要作用是在射频系统中传输信号，并保证信号质量不受干扰。
射频同轴连接器的设计具有较高的频带宽度和传输效率，能够确保信号稳定传输，适用于各种射频设备和通信系统中。
射频同轴连接器在通信领域扮演着至关重要的角色，为信号传输提供了可靠的连接方式。
通过射频同轴连接器，信号可以在不同设备之间进行传递和交换，保证了通信系统的正常运行和数据传输的稳定性。
射频同轴连接器的设计和制造水平直接影响着通信设备的性能和信号质量，因此在通信领域中备受重视。
射频同轴连接器是射频通信系统中不可或缺的组成部分，其功能强大，作用重要，对于确保通信设备的正常运行和信号传输的可靠性具有关键性意义。
通过对射频同轴连接器的深入了解和研究，可以更好地推动通信技术的发展和应用。
1.2 射频同轴连接器的重要性射频同轴连接器在射频通信系统中起着至关重要的作用。
因为射频同轴连接器能够提供稳定的电气连接和机械连接，确保信号的有效传输和通信系统的正常运行。
射频同轴连接器还能够保护信号免受外部干扰和噪声的影响，提高通信系统的抗干扰能力和信号质量。
射频同轴连接器还具有易于安装和维护的特点，能够快速更换连接器，节省维护时间和成本，提高通信系统的可靠性和稳定性。
射频同轴连接器在通信领域中被广泛应用于无线通信系统、卫星通信系统、雷达系统、航空航天系统等各种领域。
射频同轴连接器是现代通信系统中不可或缺的重要组成部分，其重要性不可忽视。
随着通信技术的不断发展，射频同轴连接器的角色和价值将会更加凸显，为通信系统的性能提升和发展提供强有力的支持和保障。
2. 正文2.1 射频同轴连接器的结构射频同轴连接器的结构通常包括外导体、内导体、绝缘体和中心导体四个主要部分。
外导体通常是金属制成的外壳，起到保护和屏蔽的作用。
内导体是连接器内部的导电部分，负责传输信号。
微安通射频同轴连接器知识培训1.RF连接器的结构及特点1.1结构RF连接器按接口形式分为三大类:一是螺纹式连接:如7/16、N型、TNC型、SMA型等。
由于采用螺纹式连接，使插头与插座配合更加稳定、可靠、防振抗撞能力更强。
二是卡口式连接：如BNC、C型、Q6型等。
由于采用卡口式连接，使用方便，连接不易松动、分离又很迅速，很多医疗设备、电子仪器中使用。
三是插入式连接：如SMB、MCX等。
其特点是有些采用了锁紧结构。
大部份都是体积小、重量轻、结构紧凑。
适用于系统对重量、体积有要求的仪器设备，特点适用于抽屉式、排列式、积木式安装。
1．2与电缆连接处结构通常RF连接器有两种使用形式：一是直接安装在仪器面板或印刷电路板上，另一种是连接射频同轴电缆作为电信号传输用。
连接电缆处的结构分为：a.内外导体均采用压接b.内导体采用压接,外导体采用焊接c.内导体采用焊接，外导体采用压接d.内导体采用焊接，外导体采用螺纹压紧e.内导体采用压接，外导体采用螺纹压紧等总之，RF连接器与电缆的连接处要求连接可靠、反射要小，必须进行一定的补偿来保证性能。
2．RF连接器的主要技术特性：RF连接器的主要技术特性分为两大类：一是电气参数，一是机械参数。
2．1电气参数2．1.1特性阻抗它是根据传输线理论,设定平行线路的导体是均匀的,而且长度无限长,其参数:R电阻;L电感;G电导为常数值,则线路上的任意点电压和电流的比值Zo为定值(我国根据多种因素,如衰减、功率、耐压等)确定为50欧和75欧，该值称为特性阻抗或特定阻抗。
2.1.2频率是指在单位时间内，线路信号振荡的次数，单位是Hz，通常用F表示。
RF即射频，它是一种能远距离传输的高频电磁波。
RF连接器的频率分为工作频率和截止频率。
截止频率是指连接器使用到这个频率会引起高次模型的出现，使能量急剧下降，电压驻波比显著劣化，所以连接器规定了它的工作频段。
2.1.3电压驻波比 VSWRRF连接器设计时规定了一定的电长度，在有限长度的线路中，特性阻抗和负载阻抗不相等时，从负载端有一部份电压和电流，被反射而回到电源侧的波，称为反射波；从电源到负载的电压和电流称为入射波。
射频同轴连接器焊接方法简介射频同轴连接器焊接是一种常见的连接方式，广泛应用于通信、电子等领域。
本文将介绍射频同轴连接器焊接的基本原理、常用的焊接方法以及注意事项。
基本原理射频同轴连接器焊接是通过将同轴电缆的内导体和外导体与连接器的内部结构进行焊接，实现电信号的传输和连接。
焊接时，需要确保内外导体之间的电气连接良好，同时保证连接器与电缆的机械强度。
常用的焊接方法常用的射频同轴连接器焊接方法有以下几种：焊接方法一：手工焊接手工焊接是一种常见的焊接方法，适用于小批量、非自动化的焊接任务。
具体步骤如下： 1. 准备工作：将连接器和电缆的皮绝缘层去除，露出内外导体； 2. 清洁处理：使用酒精或棉纱蘸取酒精清洗连接器和电缆的焊接点，去除油污和氧化物；3. 设置温度与时间：将焊台预热至适当温度，根据连接器和电缆的材质和规格设置合适的焊接温度和时间； 4. 焊接操作：将焊台热头固定在连接器和电缆焊接点上，等待一定时间热头达到预定温度，然后迅速取下焊台热头； 5. 焊接质量检查：焊接完成后，使用万用表等工具检查焊接质量，保证内外导体良好连接。
焊接方法二：机器自动焊接机器自动焊接是一种高效、批量化的焊接方法，适用于大规模生产。
具体步骤如下：1. 自动上下料：将待焊接的连接器和电缆提供给自动焊接机，通过传送带或机械臂实现自动上下料； 2. 清洁处理：与手工焊接类似，使用酒精清洗连接器和电缆的焊接点； 3. 自动焊接：设置自动焊接机的参数，包括温度、时间等，启动自动焊接过程； 4. 焊接质量检查：自动焊接完成后，使用自动检测设备对焊点进行质量检查，排除不合格品。
注意事项在进行射频同轴连接器焊接时，需要注意以下事项：安全焊接过程中产生高温和火花，需注意安全措施，如佩戴防护手套、护目镜等，并确保操作环境通风良好。
清洁焊接前应对连接器和电缆的焊接点进行彻底清洁，去除油污和氧化物，以保证焊接质量。
温度控制焊接时需准确控制温度和时间，避免焊接温度过高或过低，在保证焊接质量的前提下降低焊接材料和设备的损耗。
射频同轴转接头基础知识————————————————————————————————作者：————————————————————————————————日期：射频同轴转接头基础知识作为一个射频工程师，测试人员，在日常的工作过程中，接触最多的除了测试仪表，校准件，连接线缆之外，就是各种不同设备之间的转接头了。
我们在维修的过程中，发现有比较多的仪器的损坏，或者是测试指标不稳定，是由于转接头的损坏造成的，而且有些接头的连接固定的方式不对，每次修好的仪器，过去后客户又按照他们原来的方式去拧紧了。
特别是在一些生产型的企业，由于操作人员流动性比较大，很多员工对于各种转接头都不一定认识，也不明白转接头为什么会损坏。
基于上述的原因，结合自己这些年的维修，我对一些常见的转接头做了一个介绍，主要从下面6个方面来展开。
1、转接头类型和结构2、转接头等级3、转接头之间的匹配4、转接头的损坏5、检查转接头6、转接头的连接东西都是很基础的，但是千里之穴溃于蚁堤，如果我们都注意这些细节了，那我们的仪表就少了一个损坏的原因，我们的测试结果也会更加的稳定、可信。
一、转接头类型和结构同轴转接头用于传输射频信号，其传输频率范围很宽，可达50GHZ 或者更高，主要用于雷达、通信、数据传输以及航空航天设备。
同轴转接头的基本结构包括：中心导体，介电材料（或称为绝缘体），外导体（该部分起着如同轴电缆外屏蔽层一样的作用）。
同轴转接头主要分为 SMA， SMB，N型，3.5MM，2.4MM， 1.85MM ，1.0MM，APC-7MM 等同轴转接头的通用常识描述一个转接头的基本要术：1：接头类型 --- 比如 SMA ，3.5MM , N 型2：特性阻抗 --- 连接器的阻抗一般就分为 50欧姆和 75欧姆3：接触方式 --- 公头，母头在提转接头需求的时候，只要满足这三个基本要求，大家就明白您需要的是什么东西了：比如需要一个N型转3.5MM的转接头，这样描述：需要一个 50欧姆阻抗的，一端是 N型公头，一端是3.5MM 母头的转接头。
同轴射频接插件简介射频信号的传输通常是采用同轴线（同轴电缆）完成的，射频部件与同轴线之间通过同轴插头座连接。
必须使用同型号的插头、插座进行连接或通过相应转接器相互连接。
同轴线的任何一个截面都可用下图表示。
图中红色部分为金属，如铜丝，称为内导体，内导体外面为介质，如空气、聚四复乙稀、聚乙稀等，再往外蓝色部分是导体，如铜丝网等，最外一层黑色部分为保护层，如橡胶、塑料等。
接插件的型号用“种类－规格”描述，种类很多，如TNC,BNC,N,MCX等，决定机械连接的方式，只描述插头座的一端。
规格中主要字母及其含义为：K-孔，座；J-针，头；F-法兰；W-弯90°；M-密封；Y-表示电缆装配采用压接方式；50－阻抗50欧姆，75－阻抗75欧姆，其它数字－表示所配电缆的大小。
下面列出部分示意图。
头（male）－J：有活动部分（小型直插型号除外），内导体为针（MMCX, SMC除外）座（female）－K：无活动部分，内导体带孔，（MMCX,SMC除外）直：电缆走向不拐弯90°弯－W：电缆走向拐弯90°法兰－F：带有2或4个安装孔的小型面板公制：大部分型号都有对应的公制型号，列于括号中，公制、英制不能混用。
公制型号逐步被淘汰。
英制：英美国家定型的所有型号。
注意区别于N型：N型插头、座属于英制的N型接插件。
常用接插件：1 N型插头座（L16）－应用较广N型特点：体积较大，具有很高强度和耐久性；螺纹连接；高额定功率和良好的射频性能，一般使用频率可以到11GHz。
2 BNC插头座（Q9）－应用较广BNC特点：体积中等；推入旋转锁紧连接机构；使用频率最高可以到4GHz。
3 TNC插头座（L12）－应用较广TNC的特点：体积中等；螺纹连接，很好的RF性能；长的使用寿命及高强度；使用于大功率；适用频率一般可以到11GHz。
4 SMA插头座－应用较广SMA的特点：小型同轴接头；螺纹连接，应用频率在DC-12GHz。
