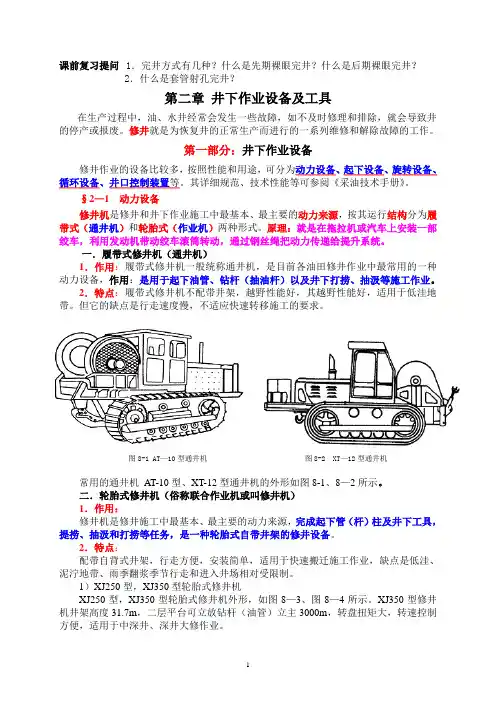

课前复习提问1．完井方式有几种？什么是先期裸眼完井？什么是后期裸眼完井？2．什么是套管射孔完井？第二章井下作业设备及工具在生产过程中，油、水井经常会发生一些故障，如不及时修理和排除，就会导致井的停产或报废。
修井就是为恢复井的正常生产而进行的一系列维修和解除故障的工作。
第一部分：井下作业设备修井作业的设备比较多，按照性能和用途，可分为动力设备、起下设备、旋转设备、循环设备、井口控制装置等。
其详细规范、技术性能等可参阅《采油技术手册》。
§2—1 动力设备修井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式（通井机）和轮胎式（作业机）两种形式。
原理：就是在拖拉机或汽车上安装一部绞车，利用发动机带动绞车滚筒转动，通过钢丝绳把动力传递给提升系统。
一．履带式修井机（通井机）1．作用：履带式修井机一般统称通井机，是目前各油田修井作业中最常用的一种动力设备，作用：是用于起下油管、钻杆（抽油杆）以及井下打捞、抽汲等施工作业。
2．特点：履带式修井机不配带井架，越野性能好，其越野性能好，适用于低洼地带。
但它的缺点是行走速度慢，不适应快速转移施工的要求。
图8-1 AT—10型通井机图8-2 XT—12型通井机常用的通井机AT-10型、XT-12型通井机的外形如图8-1、8—2所示。
二．轮胎式修井机（俗称联合作业机或叫修井机）1．作用：修井机是修井施工中最基本、最主要的动力来源，完成起下管（杆）柱及井下工具，提捞、抽汲和打捞等任务，是一种轮胎式自带井架的修井设备。
2．特点：配带自背式井架，行走方便，安装简单，适用于快速搬迁施工作业，缺点是低洼、泥泞地带、雨季翻浆季节行走和进入井场相对受限制。
1）XJ250型，XJ350型轮胎式修井机XJ250型，XJ350型轮胎式修井机外形，如图8—3、图8—4所示。
XJ350型修井机井架高度31.7m，二层平台可立放钻杆（油管）立主3000m，转盘扭矩大，转速控制方便，适用于中深井、深井大修作业。
井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110 封隔器92、K344-114 封隔器93、Y341-114-X 封隔器94、Y341-114 封隔器95、XYQ-100 泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114 —921名称公锥备注2型号GZ —NC31 (△)3技术规范参数1.规范：为105mm x 为25mmx 为80mmX 1110mm2.连接螺纹：NC31 规范不同打捞管柱不同4主要结构它是长锥形整体结构，可分成接头和打捞丝扣两部分5技术性能要求1、打捞螺纹表面硬度：HRC60 —652、冲击韧性 > 58.8J/cm2,3、抗拉极限> 932KN6用途及使用范围专门从落物内孔进行造扣打捞，在为140mm 套管内打捞为30mm —为75mm 带接箍油管和钻杆7原理当公锥进入落物内孔之后，加以适当的钻压并转动钻具，迫使打捞丝扣挤压吃入落鱼内壁进行造扣，当所造扣能承受一定拉力和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞岀SY5115--921名称母锥备注2型号MZ —NC313技术规范参数1、规范：为114mm x 为97mmx 为62mmx 720mm 2、连接扣型NC31 规范不同打捞管径不相同4 主要结构它是长筒型整体结构，由接头、本体两部分组成5 技术性能要求1打捞螺纹表面硬度HRC=60--652、冲击韧性> 543、抗拉极限 > 932kN6 用途及使用范围专门从落物处壁进行造扣打捞的工具，在为140mm 套管内打捞为92mm —为67mm 管、杆落物7 原理当落物进入母锥之后，加适当钻压，并转动钻具迫使打捞丝扣挤压吃入落物外壁进行造扣，当所造扣能承受一定拉力和扭距时，则可采取上提或倒扣办法将落物或部分捞出滑块捞矛SY/T5069 —20001名称滑块捞矛备注2型号LM —D105 X 73 X800 D —代表单滑块S—代表双滑块DSO —代表单滑块带水眼NSO —代表三滑块引一代表引鞋筒的滑块规范不同所捞管柱不同3 技术规范参数1、规范：为105mm x 800mm2、连接螺纹：NC313、打捞内径：为58mm 〜为62mm4 主要结构上接头、矛杆、滑牙块、锁块、螺钉5 技术性能要求许用拉力440KN6 用途及使用范围它是从鱼腔内进行打捞的工具，在为140mm 套管内打捞为73mm 带接箍油管7 原理当滑块进入鱼腔内后，滑块依靠自重向下滑动，使其打捞尺寸加大，直至与鱼腔内壁接触为止，上提矛杆时，斜面向上运动所产生的径向分力迫使滑块咬入落物内壁抓住落物。
钻井工具一、钻头：钻头是破碎岩石的主要工具。
钻头的质量，钻头与岩性，以及与钻头工艺是否适应，直接影响钻井速度，钻井质量和钻井成本。
目前，石油钻井中使用的钻头分为刮刀钻头，牙轮钻头和金刚石钻头。
1、刮刀钻头：刮刀钻头是旋转钻井中最早使用的一种钻头，其特点是结构简单，制造方便，适用于较软底层，机械钻速和钻头进尺较高，不适用于硬地层或软硬较错地层。
2，牙轮钻头；是使用最广泛的一种钻头。
牙轮钻头工作时切削齿交替接触井底，破岩扭矩小，切削齿与井底接触面积小，比压高，易吃入地层，工作刃总长度大，因而，减小了麽损。
牙轮钻头能适应从软到硬的多种地层。
牙轮钻头按牙轮的数量可分为单牙轮钻头，双牙轮钻头，三牙轮和四牙轮钻头。
3、金刚石钻头：是用金刚石材料作为切削刃的钻头。
金刚石钻头由刚体，胎体，水利结构（包括水眼或喷嘴，水槽亦称流道，排屑槽），保径，切削刃（齿）5部分组成。
金钻头按其形状可分为，双锥阶梯形，双锥形，B形，带泼纹B 形。
金刚石钻头是体形钻头，它没有牙轮钻头那样的活动部件，也没有结构薄弱环节，因而，它可以使用高的转速，适用于和高转速的井下动力钻具的一起使用，取得高的效益。
金刚石钻头结构设计，制造比较灵活，生产设备简单，因而，能满足非标准的异型尺寸井眼的钻井需要。
金刚石钻头使用正确时，耐麽且寿命长，适用于深井及研麽性地层使用。
金刚石钻头价格较高。
聚晶金刚石复合片（PDC）钻头：PDC钻头实际上就是微型切削片刮刀钻头。
因而，PDC 钻头的工作原理与刮刀钻头基本相同。
钻头在软到中硬地层以剪切方式破碎岩石，采用较小的钻压就能获得较高的机械钻速。
由于聚晶金刚石层极簿（1㎜左右），极硬，且比碳化钨衬底的耐麽性高100倍以上。
因此，在切削岩石过程中刃口能保持自锐。
锐利的刃口切入地层后，沿扭矩作用方向移动。
剪切岩石，充分利用了岩石剪切强度低的特点，适用于低钻压，高转速。
二、钻柱：钻柱是钻头以上，水龙头以下部分的刚管柱的总称，包括方钻杆，钻杆，钻铤，各种接头，稳定器，减震器，震击器等井下工具。
石油课堂十大完井工具，你知道几个？海上油(气)田完井生产管柱中常用井下工具种类包括:封隔器(Packer)、井下安全阀(SSSV)、滑套（Sliding Sleev）、工作筒（Nipple）、偏心工作筒（Side Pocket Mandrel）、座落接头（Seating Nipple）、流动短节（Flow Couping）、加厚管（Blast joint）、测试阀、泄油阀、工作筒、堵塞器等。
01完井工具·封隔器封隔器是生产管柱中最主要的井下工具之一，其主要功能如下：•分隔生产层段，防止层间流体和压力的串通和干扰；•分隔压井液和生产液；•满足采油（气）生产和修井作业的各种要求；•保留住套管环空中的封隔液，起到保护套管和安全生产的作用。
用于海上油（气）田完井的封隔器可分为可回收式和永久式两大类型，而按坐封方式，可分为液压坐封、机械坐封和电缆坐封。
封隔器可分为很多种，根据实际生产需要进行合理的选型。
封隔器最主要的部分就是卡瓦和胶皮，有些封隔器没有卡瓦（裸井井用封隔器）。
封隔器种类繁多，最主要的功能就是卡瓦与套管间的支撑和脱皮与套管间的密封而进行一定位置的密封。
02完井工具·井下安全阀井下安全阀是井中流体非正常流动的控制装置，如海上采油平台发生火灾、管线破裂、井喷、地震引起的油井失控等，这样井下安全阀能自动关闭，实现井内流体的流动控制。
1）安全阀的分类：•钢丝可回收安全阀•油管携带式安全阀•套管环空安全阀最常用的安全阀为油管携带式安全阀2）作用原理通过地面加压，液压油通过压力液控管线传至传压孔到活塞，推动活塞向下移动并压缩弹簧，将活瓣活门打开，如果一直保持液控压力，安全阀处于打开状态；释放液控管线压力，靠弹簧张力向上推动活塞上移，阀板处于关闭状态。
03完井工具·滑套1）滑套能够通过内外套之间的的配合，来关闭或者连通生产管柱与环空之间的连通，其主要作用如下：•完井后诱喷；•循环压井；•气举；•坐挂射流泵•多油层井可进行分采，分层测试，分层增注等；•多层混采；•下入堵塞器关井或油管试压；•循环化学药剂防腐等。
井下工具1. 引言井下工具是指在地下井、隧道、矿井、油井等需要人工进入的地下空间中使用的设备和工具。
这些工具广泛应用于矿山开采、地铁隧道施工、石油勘探等领域，为工程师和工人提供了必要的支持和保护。
井下工具的选择和使用是关键，有助于提高施工安全性和效率。
本文将介绍几种常见的井下工具，包括安全工具、施工工具和监测工具，并对其特点和应用进行简要说明。
2. 安全工具2.1 防护头盔防护头盔是最基本的安全防护工具之一，用于保护工人头部免受坠落物体的伤害。
井下作业往往存在高处坠物的风险，佩戴防护头盔可以有效减轻伤害程度，为工人提供头部防护。
防护头盔通常由聚碳酸酯或聚乙烯等材料制成，具有耐冲击、抗刮割、高温耐受等特点。
2.2 防护手套井下工作环境复杂，有时需要进行手动作业，为了保护工人的双手免受伤害，使用防护手套是必不可少的。
防护手套通常采用耐酸碱、耐油脂的橡胶或聚酯纤维材料制成，具有防护性能和灵活性。
选择合适的防护手套是很重要的，不同工作环境对手套的要求也不同。
例如，进行化学处理的工作需要选择耐酸碱的手套，而搬运重物的工作则需要选择耐磨损和抗滑的手套。
2.3 防护鞋井下工作场所存在许多危险因素，如尖锐物体、湿滑地面等。
为了保护工人的足部安全，使用防护鞋是必要的。
防护鞋采用优质橡胶或塑料制成，具有耐磨性、防滑性和防穿刺性能。
选择合适的防护鞋，不仅应考虑舒适度和透气性，还需要根据工作环境选择合适的款式和特性。
3. 施工工具3.1 掘进机掘进机是地下隧道施工中常用的工具之一，用于开挖和支护隧道。
掘进机通常由钻进机构、爆破装置、运料系统和尾部支撑系统等部分组成。
它的主要优势是能够实现快速、高效的隧道开挖，保证施工进度。
掘进机根据其工作方式和结构特点可以分为不同种类，如盾构机、隧道掘进机等。
选用合适的掘进机可以大幅提高施工效率和质量。
3.2 爆破工具在地下工程中，有时需要进行爆破作业以快速破坏岩石或地层。
爆破工具是进行爆破作业的必备设备之一。
