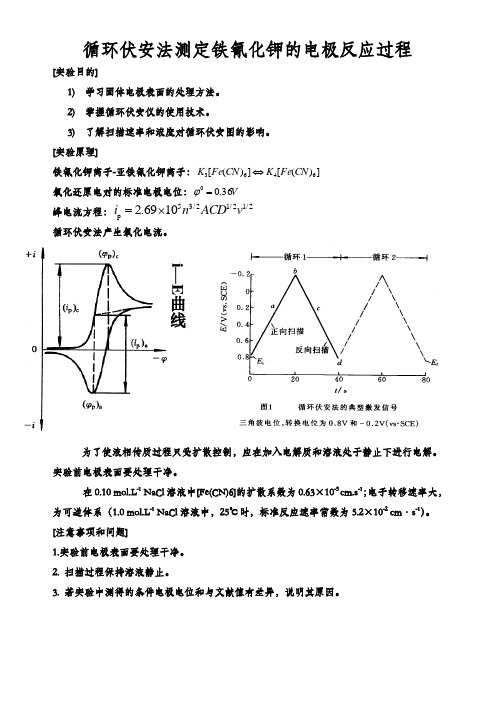

铁氰化钾溶液的循环伏安法研究

[实验目的]1) 学习固体电极表面的处理方法。

2) 掌握循环伏安仪的使用技术。

3) 了解扫描速率和浓度对循环伏安图的影响。

[实验原理]铁氰化钾离子-亚铁氰化钾离子：])([])([6463CN Fe K CN Fe K ⇔氧化还原电对的标准电极电位：V 36.00=ϕ峰电流方程： 循环伏安法产生氧化电流。

为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。

实验前电极表面要处理干净。

在0.10 mol.L -1 NaCl 溶液中[Fe(CN)6]的扩散系数为0.63×10-5 cm.s -1；电子转移速率大，为可逆体系（1.0 mol.L -1 NaCl 溶液中，25℃时，标准反应速率常数为5.2×10-2 cm 〃s -1）。

[注意事项和问题]1.实验前电极表面要处理干净。

2. 扫描过程保持溶液静止。

3. 若实验中测得的条件电极电位和与文献值有差异，说明其原因。

53/21/21/2p 2.6910i n ACD v =⨯i—E 曲线[实验步骤]1. 指示电极的预处理铂电极用Al 2O 3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水超声清洗3min.。

2.配制溶液配制2⨯10-2、2⨯10-3 、8⨯10-4、2⨯10-4 mol 〃L -1的K 3[Fe(CN)6]溶液。

3. 不同扫描速率K 3[Fe(CN)6]溶液的循环伏安图先对10-3mol〃L -1K 3 [Fe(CN)6]溶液（含支持电解质KNO 3浓度为0.50 mol〃L -1, 通氮气除氧5min ）以20mV/s 在+0.8至-0.2V 电位范围内扫描循环伏安图。

再对上述溶液以10、40、60、80、100、200mV/s ，在+0.8至-0.2V 电位范围内扫描，分别记录循环伏安图。

4. 不同浓度K 3[Fe(CN)6]溶液的循环伏安图在10-4、4⨯10-4、10-2 mol〃L -1 K 3[Fe(CN)6]溶液（均含支持电解质KNO 3浓度为0.50 mol〃L -1, 通氮气除氧5min ）中，以20mV/s ，在-0.2至+0.8V 电位范围内扫描，分别记录循环伏安图。

• 实际由于电极等实验状态的变化， 两者（尤其是ΔEp） 与理论值容易产生较大偏差。 • 非可逆电极的ΔEp和ipa/ ipa不具有上述理论关系，原 则上其差异大小与不可逆性是一致的。
图形解析
可逆体系
ipa ipc
1
△Ep = 2.3RT / nF = 56.5/n mV ( 25℃)
循环伏安法与单扫描极谱法的不同
b. 4mmol.L-1完成4种扫描速度的测量： 5mV/s 、（10
mV/s）、20mV/s、40 mV/s进行测量。
Technique
Cyclic Voltammetry
Init E= 0.5V
Parameters High E=0.5V Low E=-0.1V Scan Rate Initial Scan-----Negative
• 循环伏安法与单扫描极谱法相似之处，都是以快速线性 扫描的形式对工作电极施加电压，记下i-E曲线，同样 有峰电流 ip和峰电位Ep，ip、Ep的表达式也分别相同。
• 对于可逆电极反应 ip＝2.69×105n3/2D1/2v1/2Ac 其中：ip为峰电流（A），n为电子转移数，A为电极面 积（cm2），D为扩散系数（cm2/s），v为扫描速度 （V/s），c为浓度（mol/L）。由此可见，ip与v1/2和c都 是直线关系。由于Da和Dc大致相同，对于可逆电极反应 ipa/ ipc ≈1。
• 扫描开始时，从起始电压扫描至某一电压后，再反 向回扫至起始电压，构成等腰三角形电压。
U
三角波
t
Ag/Agcl
Fe(CN)6 e Fe(CN)6 0 0.36V(vs.NHE)
3
铂盘电极
4
• 电位向负扫描时出现：O + e == R • 电位向正扫描时出现：R == O + e • 一次扫描过程中完成一个氧化和还原过程的循 环，故此法称为循环伏安法。

实验五铁氰化钾循环伏安法有关性质的测定一. 实验目的掌握循环伏安法（CV）基本操作；了解可逆电化学过程及条件电极电位的测定；获得峰电流随电位扫描速度的变化曲线，获得峰电流随溶液浓度的变化函数关系；并学会电化学工作站仪器的使用。

二. 循环伏安法原理电化学中随着氧化还原反应的进行，会导致电流和电位的变化。

其中根据公式峰电流与电位扫描速度的1/2次方、溶液浓度成正比。

对于循环伏安法，扫描图像中前半部扫描(电压上升部分)为去极化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被氧化的阳极过程。

因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故称为循环伏安法。

三. 实验仪器和药品铁氰化钾溶液、氯化钾溶液、铝粉、四个25ml容量瓶、电化学工作站，银电极，铂碳电极，银丝电极四. 实验步骤打开电脑并将仪器预热20分钟，打开电化学工作站操作界面。

将铁氰化钾标准溶液转移至电解池中 插入三支电极连接。

以标准的铁氰化钾溶液测试未磨电极的循环伏安曲线，看电位差的大小；超过100mv则用粗细的铝粉抛光铂碳电极，使得电位差在70--80以下；确定各参量：起始电位在0.5V左右，扫速为10、20、40、80、160mv/s，灵敏度为10-5--10-6，以标准铁氰化钾溶液测定不同扫速下的伏安曲线，测定并保存；配制4组不同浓度的铁氰化钾溶液：0.1、0.2、0.5、1.0ml 的铁氰化钾标准溶液于容量瓶中，在加入5ml氯化钾溶液，定容；控制参量：扫速为80，每个浓度6段三次扫描，依次对四组溶液测定伏安曲线，导出实验数据和曲线。

五．数据处理实验参数设定：打磨后电位差为81mv左右，比较合理。

亚铁氰化钾溶液的条件电极电位：从浓度和电位的表格中，可以根据浓度和电位做出曲线图，根据截距求出初始电位和条件电极电位。

测定峰电流和浓度关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.08 Segment = 6 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5测定峰电流和扫速关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.02 Segment = 2 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5数据表：峰电流和扫速数据表：0.1 0.2 0.5 10.226 0.226 0.231 0.24110mv20mv40mv80mv160mvSegment 1:Segment 1:Segment 1:Segment 1:Segment 1:Ep = 0.227V Ep = 0.226V Ep = 0.231V Ep = 0.239V Ep = 0.248Vip = -3.549e-6A ip = -5.605e-6A ip = -8.951e-6A ip = -1.245e-5A ip = -1.924e-5A Ah = -2.377e-5C Ah = -1.801e-5C Ah = -1.522e-5C Ah = -1.150e-5C Ah = -9.455e-6C Segment 2:Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.145V Ep = 0.140V Ep = 0.136V Ep = 0.126V Ep = 0.120Vip = 5.963e-6A ip = 8.119e-6A ip = 1.095e-5A ip = 1.437e-5A ip = 1.915e-5A Ah = 3.933e-5C Ah = 2.807e-5C Ah = 1.956e-5C Ah = 1.398e-5C Ah = 9.846e-6C曲线图：浓度和峰电流曲线图：所加体积ml0.10.20.51峰电流均值/10-6 2.6243 4.26310.65321.29峰电流和浓度的表格：0.1ml0.2ml0.5ml 1.0mlSegment 1:Segment 1:Segment 1:Segment 1:Ep = 0.226V Ep = 0.226V Ep = 0.231V Ep = 0.241Vip = -2.606e-6A ip = -3.670e-6A ip = -9.316e-6A ip = -1.788e-5A Ah = -2.189e-6C Ah = -2.997e-6C Ah = -8.084e-6C Ah = -1.722e-5C Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.144V Ep = 0.140V Ep = 0.132V Ep = 0.121Vip = 2.614e-6A ip = 4.106e-6A ip = 1.047e-5A ip = 2.132e-5A Ah = 2.090e-6C Ah = 3.476e-6C Ah = 9.477e-6C Ah = 2.124e-5C Segment 3:Segment 3:Segment 3:Segment 3:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.433e-6A ip = -3.807e-6A ip = -9.191e-6A ip = -1.705e-5A Ah = -2.025e-6C Ah = -3.105e-6C Ah = -8.032e-6C Ah = -1.634e-5C Segment 4:Segment 4:Segment 4:Segment 4:Ep = 0.144V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.623e-6A ip = 4.292e-6A ip = 1.067e-5A ip = 2.133e-5A Ah = 2.092e-6C Ah = 3.622e-6C Ah = 9.763e-6C Ah = 2.123e-5C Segment 5:Segment 5:Segment 5:Segment 5:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.428e-6A ip = -3.940e-6A ip = -9.339e-6A ip = -1.708e-5A Ah = -2.015e-6C Ah = -3.221e-6C Ah = -8.149e-6C Ah = -1.640e-5C Segment 6:Segment 6:Segment 6:Segment 6:Ep = 0.145V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.636e-6A ip = 4.391e-6A ip = 1.082e-5A ip = 2.132e-5A Ah = 2.069e-6C Ah = 3.690e-6C Ah = 9.877e-6C Ah = 2.117e-5C。

实验三十四循环伏安法测定铁氰化钾的电极反应过程一、实验目的见《仪器分析实验》p123二、方法原理见《仪器分析实验》p123。

三、仪器和试剂1．JP—303型极谱分析仪2．铁氰化钾标准溶液：5.0×10-2mol/L3．氯化钾溶液：1.0mol/L四、实验步骤1．铁氰化钾试液的配置准确移取1.0mL5.0×10-2mol/L的铁氰化钾标准溶液于10mL的小烧杯中，加入1.0 mol/L 的氯化钾溶液5.0mL，再加蒸溜水4.0mL。

2．测量手续（1）打开303极谱仪的电源。

屏幕显示清晰后，输入当天的日期：××.××.××，按【INT】键。

（2）屏幕显示“运行方式”菜单后，选取“使用当前方法”项，按【YES】键。

屏幕将显示“线性循环伏安法”的方法参数菜单：导数（0～2）0量程（10e nA，e=1～4） 4扫描次数（1～8） 4扫描速率（50～1000mV/s）50起始电位（-4000～4000mV）-100终止电位（-4000～4000mV）600静止时间（0～999s）0如果显示的参数不符合，请按提示修改。

（3）测量铁氰化钾试液在教师指导下，置电极系统于10mL小烧杯的铁氰化钾试液里。

按【运行】键，运行自动完成后，“波高基准”项闪烁，用∧∨键确定“前谷”方法处理图谱，按【YES】键。

请记录波峰电位和波峰电流数据。

按两次【退回】键，再按【方法】键，选取“使用当前方法”项，按【YES】键，显示“线性循环伏安法”的方法参数菜单。

修改扫描速率为100mV，按【ENT】键。

再按【运行】键，照上述的过程一样进行测量。

直至完成扫描速率为50、100、150、200、250mV/s的测量。

上述的循环伏安图打印样本见附图。

五、结果处理见《仪器分析实验》p127五的1、3、5题。

六、问题讨论见《仪器分析实验》p128六的2题。

[实验目的]1) 学习固体电极表面的处理方法。

2) 掌握循环伏安仪的使用技术。

3) 了解扫描速率和浓度对循环伏安图的影响。

[实验原理]铁氰化钾离子-亚铁氰化钾离子：])([])([6463CN Fe K CN Fe K ⇔氧化还原电对的标准电极电位：V 36.00=ϕ峰电流方程： 循环伏安法产生氧化电流。

为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。

实验前电极表面要处理干净。

在0.10 mol.L -1 NaCl 溶液中[Fe(CN)6]的扩散系数为0.63×10-5 cm.s -1；电子转移速率大，为可逆体系（1.0 mol.L -1 NaCl 溶液中，25℃时，标准反应速率常数为5.2×10-2 cm ·s -1）。

[注意事项和问题]1.实验前电极表面要处理干净。

2. 扫描过程保持溶液静止。

3. 若实验中测得的条件电极电位和与文献值有差异，说明其原因。

53/21/21/2p 2.6910i n ACD v =⨯i —E 曲线[实验步骤]1. 指示电极的预处理铂电极用Al 2O 3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水超声清洗3min.。

2.配制溶液配制2⨯10-2、2⨯10-3 、8⨯10-4、2⨯10-4 mol ·L -1的K 3[Fe(CN)6]溶液。

3. 不同扫描速率K 3[Fe(CN)6]溶液的循环伏安图先对10-3mol·L -1K 3 [Fe(CN)6]溶液（含支持电解质KNO 3浓度为0.50 mol·L -1, 通氮气除氧5min ）以20mV/s 在+0.8至-0.2V 电位范围内扫描循环伏安图。

再对上述溶液以10、40、60、80、100、200mV/s ，在+0.8至-0.2V 电位范围内扫描，分别记录循环伏安图。

4. 不同浓度K 3[Fe(CN)6]溶液的循环伏安图在10-4、4⨯10-4、10-2 mol·L -1 K 3[Fe(CN)6]溶液（均含支持电解质KNO 3浓度为0.50 mol·L -1, 通氮气除氧5min ）中，以20mV/s ，在-0.2至+0.8V 电位范围内扫描，分别记录循环伏安图。

铁氰化钾溶液的循环伏安法研究铁氰化钾溶液的循环伏安法研究1、实验⽬的（1）学习固体电极表⾯的处理⽅法。

（2）掌握循环伏安仪的使⽤技术。

（3）了解电位扫描速率和电活性物质浓度对循环伏安图的影响。

2、实验原理铁氰化钾离⼦[Fe(CN)6]3-/亚铁氰化钾离⼦[Fe(CN)6]4-氧化还原电对的电极反应为：电极电位与电极表⾯电活性物质浓度间的关系符合Nernst⽅程式。

在⼀定扫描速率下，从起始电位（+0.8 V）负向扫描到转折电位（-0.2 V）时，⼯作电极表⾯的[Fe(CN)6]3-被还原⽣成[Fe(CN)6]4-，产⽣还原电流；当反向扫描从转折电位（-0.2 V）变化到起始电位（+0.8 V）时，在⼯作电极表⾯⽣成的[Fe(CN)6]4-被氧化⽣成[Fe(CN)6]3-，产⽣氧化电流。

为了使溶液相传质过程只受扩散控制，应加⼊⽀持电解质并在溶液处于静⽌状态下进⾏电解。

25℃时，在0.10 mol/L KCl 溶液中K3[Fe(CN)6]的扩散系数约为6.3×10-6 cm2 s-1，标准电极反应速率常数约为5.2×10-2 cm s-1，电⼦转移速率⼤，为可逆体系。

3、仪器与试剂天津兰⼒科LK9805电化学分析仪；玻碳盘电极（Φ3 mm）；铂辅助电极；饱和⽢汞电极；超声波清洗仪；电解池。

K3[Fe(CN)6]溶液：1.0 mmol/L（含0.10 mol/L KCl）。

KCl溶液：0.10 mol/L。

4、实验步骤1）玻碳盘⼯作电极的预处理：⽤Al2O3粉末（粒径0.05 µm）将电极表⾯抛光，然后在蒸馏⽔中超声波清洗，再⽤蒸馏⽔清洗，待⽤。

2）K3[Fe(CN)6]溶液的循环伏安图：（1）不同扫描速率下K3[Fe(CN)6]溶液的循环伏安图取1.0 mmol/L K3[Fe(CN)6]溶液20 mL置于电解池中，放⼊玻璃碳圆盘电极、饱和⽢汞电极及铂辅助电极（玻璃碳圆盘电极为⼯作电极，铂丝电极为辅助电极，饱和⽢汞电极为参⽐电极），设置起始电位为+0.8 V，终⽌电位为-0.2 V，扫描速率（v）分别为10、25、50、75、100、150、200、250、500 mV s-1，进⾏循环伏安扫描，记录下循环伏安图中氧化峰、还原峰的峰电位和峰电流（i pa、i pc、E Pa、E Pc）。

实验八 铁氰化钾体系的循环伏安实验一、实验目的1．学习和掌握循环伏安法的原理和实验技术。

2. 了解可逆体系的循环伏安图的特性。

二、实验原理与技术循环伏安法(CV)是最重要的电分析化学研究方法之—。

在电化学、无机化学、有机化学、生物化学的研究领域中广泛应用。

由于它仪器简单、操作方便、图谱解析直观，常常是首先进行实验的方法。

CV 方法是将循环变化的电压施加于工作电极和参比电极之间，记录工作电极上得到的电流与施加电压的关系曲线。

这种方法也常称为三角波线性电位扫描方法。

当工作电极被施加的扫描电压激发时，其上将产生响应电流。

以电流(纵坐标)对电位(横坐标)作图，所得的图形称为循环伏安图。

典型的循环伏安图如图（1）所示。

该图是在0.4 mol/L KNO 3电解质溶液中，5.0⨯10-4 mol/L K 3Fe(CN)6在Pt 工作电极上的反应所得到的结果。

由图（1）可见，扫描电位从起始电位E 1(a 点，E 1= +0.5 V)开始沿负电位i / μAE / V图1. Pt 电极在5.0⨯10-4 mol/L K 3Fe(CN)6 + 0.4 mol/L KNO 3溶液中的CV 。

的方向变化（如箭头所指方向），当电位至Fe(CN)63-可还原时，即析出电位，将产生阴极电流(b点)。

其电极反应为：Fe III(CN)63- + e-→ Fe II(CN)64-在析出电位后随着电位的变负，阴极电流迅速增加(b→d)．直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。

然后电流迅速衰减(d→g)，这是因为电极表面附近溶液中的Fe(CN)63- 几乎全部电解转变为Fe(CN)64-而耗尽，即所谓的贫乏效应。

当电压扫描至-0.05V(f点)处，虽然已经转向开始阳极化扫描，但这时的电极电位仍相当的负，扩散至电极表面的Fe(CN)63-仍在不断还原，故仍呈现阴极电流，而不是阳极电流。

当电极电位继续正向变化至Fe(CN)64-的析出电位时，聚集在电极表面附近的还原产物Fe(CN)64-被氧化，其反应为：Fe II(CN)64- + e+ → Fe III(CN)63-这时产生阳极电流(i→k)。

讨论
对实验结果进行了分析，探讨了铁氰化钾在电极上的氧化还原过程 和反应机理，为进一步研究铁氰化钾的电化学性质提供了基础。
展望
未来可以进一步优化实验条件，提高测定的灵敏度和准确性，为实际 应用提供更可靠的数据支持。
THANKS
感谢观看
电极材料选择
01
02
03
石墨电极
石墨电极具有高导电性和 化学稳定性，适用于多种 电化学反应。
铂电极
铂电极具有优良的导电性 和稳定性，适用于氧化还 原反应。
碳纤维电极
碳纤维电极具有高比表面 积和良好的电化学活性， 适用于电化学传感和催化 反应。
电极制备方法
物理涂布法
将活性物质涂布在电极基 底上，经过干燥和热处理 后得到电极。
循环伏安法
通过测量电极在多个扫描速率下的伏 安响应来分析电极的电化学行为，包 括氧化还原峰电位、峰电流等。
04
CATALOGUE
铁氰化钾的电极反应过程
铁氰化钾在电极上的氧化过程
铁氰化钾在电极上发生氧化反应，释放电子并生 成铁离子和氰根离子。
氧化峰电流随扫描速率的增加而增大，表明铁氰 化钾的氧化过程受扩散控制。
理信息。
02
CATALOGUE
铁氰化钾的性质
铁氰化钾的物理性质
外观
铁氰化钾是深红色晶体，易溶于水，在水溶液中呈现鲜艳的红色 。
密度
铁氰化钾的密度较大，大约为1.8g/cm³。
稳定性
铁氰化钾在常温下稳定，但在光照或加热条件下易分解。
铁氰化钾的化学性质
络合反应
铁氰化钾能与多种金属离子发生络合反应，形成稳定的配合 物。
氧化还原反应
铁氰化钾具有氧化还原性质，在不同的电位下可以发生氧化 或还原反应。

pc
20
d
阳极 i / 阴极
e
10
c
i
f
pc
0a
b
h
g
k
-10
ii
pa

pa
j
-20 0.6 0.5 0.4 0.3 0.2 0.1 0.0 -0.1 -0.2
/v
图1-2 K3Fe(CN)6在KCL溶液中的循环伏安图
由图1-2 可见, 循环伏安图有两个 峰电流和两个峰电 位。ipc和 ipa分别表 示阴极峰值电流和 阳极峰值电流，对 应的阴极峰值电位 与阳极峰值电位分
别为Epc和Epa。
55
实验原理
3.判断电极可逆性
根据Nernst方程,在实验测定温度为298K时,计算
得出
△Ep = Epa- Epc≈59/n mV
(1-1)
阳极峰电流ipa和阴极峰电流ipc 满足以下关系：
ipc/ipa≈1
(1-2)
同时满足以上两式，即可认为电极反应是可逆过程。
如果从循环伏安图得出的 △Ep/mv = 55/n～65/n范围，
也可认为电极反应是可逆的。
66
实验原理
4.计算原理
对可逆体系的正向峰电流,由Randles-savcik方程
可表示为:
ip 2.69105 n3 2AD1 21/2C
(1-3)
式中：ip为峰电流(A)
n为电子转移数
A为电极面积(cm2)
D为扩散系数(cm2/s)
为扫描速度(V/s)
c为浓度(mol/L)
99
实验数据处理
1.从循环伏安图上读取ipc、ipa、Epc、Epa 的值。
2. 绘制同一铁氰化钾浓度下ipc与相应的 1/2的关

实验原理
实验装置
实验设备
仪器
电化学工作站；玻碳电极；Pt电极，饱和甘汞电极； 电解池
试剂
0.01 molL-1 K3[Fe(CN)6] 2.0 molL-1 KNO3 0.5 molL-1 H2SO4
实验步骤
实验步骤
1.清洗玻璃仪器 准备1个小烧杯和1个50mL容量瓶，清洗干净，蒸馏水冲 洗2-3次,将小烧杯烘干放凉备用.
的值，填下表。
浓度(mol/L) 扫速(mV/s)
扫速开方
(mA)
(mA)
(mV/s)
i pa
i pc
(V)
(V)
E pa
E pc
数据处理
2.分别以ipa和ipc对v1/2作图，说明扫描速 率v对iP的影响。
峰电流和扫描速度关系表
v1/2
Ipa/*e-6A Ipc/*e-6A
3.162
-0.901
4. K3 [Fe(CN)6]溶液的循环伏安曲线 取一定量的测试液于电解池(50ml烧杯)中,插入三电极，连 接电极连线。设置扫描参数：起始电位600mV，终止电位200mV，扫描速度为20mV/s，取样间隔2mV，量程100mA ，然后开始扫描.
5. 不 同 扫 描 速 率K3 [Fe(CN)6]溶液的循环伏安曲线 在上述浓度的K3[Fe(CN)6]溶液中，分别以40mv/s、60mv/s 、80mv/s、100mv/s ，在+600mV － -200m V电位范围内扫 描，分别记录不同扫描速率下溶液的循环伏安曲线。
实验数据的处理及分析 判断电极反应的可逆性
实验原理
在一定扫描速率下 从起始电位（+0.4 V）正向扫 描到转折电位（-0.6 V）期间， 溶液中[Fe(CN)6]3-被还原生成 [Fe(CN)6]4-，产生还原电流； 当负向扫描从转折电位（-0.6 V） 变到原起始电位（+0.4 V）期 间，在指示电极表面生成的 [Fe(CN)6]4-被氧化生成 [Fe(CN)6]3-，产生氧化电流。

循环伏安法测定铁氰化钾电化学性能一实验目的1熟悉循环伏安法测定的实验技术2学习循环伏安法测定电极反应参数的基本原理3学习固体电极表面的处理方法1
进 入 夏 天 ，少 不了一 个热字 当头， 电扇空 调陆续 登场， 每逢此 时，总 会想起 那 一 把 蒲 扇 。蒲扇 ，是记 忆中的 农村， 夏季经 常用的 一件物 品。 记 忆 中 的故 乡 ， 每 逢 进 入夏天 ，集市 上最常 见的便 是蒲扇 、凉席 ，不论 男女老 少，个 个手持 一 把 ， 忽 闪 忽闪个 不停， 嘴里叨 叨着“ 怎么这 么热” ，于是 三五成 群，聚 在大树 下 ， 或 站 着 ，或随 即坐在 石头上 ，手持 那把扇 子，边 唠嗑边 乘凉。 孩子们 却在周 围 跑 跑 跳 跳 ，热得 满头大 汗，不 时听到 “强子 ，别跑 了，快 来我给 你扇扇 ”。孩 子 们 才 不 听 这一套 ，跑个 没完， 直到累 气喘吁 吁，这 才一跑 一踮地 围过了 ，这时 母 亲总是 ，好似 生气的 样子， 边扇边 训，“ 你看热 的，跑 什么？ ”此时 这把蒲 扇， 是 那 么 凉 快 ，那么 的温馨 幸福， 有母亲 的味道 ！ 蒲 扇 是 中 国传 统工艺 品，在 我 国 已 有 三 千年多 年的历 史。取 材于棕 榈树， 制作简 单，方 便携带 ，且蒲 扇的表 面 光 滑 ， 因 而，古 人常会 在上面 作画。 古有棕 扇、葵 扇、蒲 扇、蕉 扇诸名 ，实即 今 日 的 蒲 扇 ，江浙 称之为 芭蕉扇 。六七 十年代 ，人们 最常用 的就是 这种， 似圆非 圆 ， 轻 巧 又 便宜的 蒲扇。 蒲 扇 流 传 至今， 我的记 忆中， 它跨越 了半个 世纪， 也 走 过 了 我 们的半 个人生 的轨迹 ，携带 着特有 的念想 ，一年 年，一 天天， 流向长
回扫时 R被氧化成O R→ O + ne-

循环伏安法测定铁氰化钾王燕燕 40507224一、实验目的1、学习固体电极的处理方法2、掌握循环伏安仪的使用技术3、了解扫描速率和浓度对循环伏安图的影响二、实验原理铁氰化钾离子[Fe（CN）6]3-—亚铁氰化钾离子[Fe（CN）6]4-氧化还原电对的标准电极电位为[Fe（CN）6]3- + e-= [Fe（CN）6]4-φθ= 0.36 V(vs.NHE) 电极电位与电极表面活度的Nernst方程式为φ=φθ+ RT/Fln(C Ox/C Red)在一定扫描速率下，从起始电位（-0.2 V）正向扫描到转折电位（+0.8 V）期间，溶液中[Fe（CN）6]4-被氧化生成[Fe（CN）6]3-，产生氧化电流；当负向扫描从转折电位（+0.8 V）变到原起始电位（-0.2 V）期间，在指示电极表面生成的[Fe（CN）6]3-被还原生成[Fe（CN）6]4-，产生还原电流。

为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。

在1 M NaCl 溶液中[Fe（CN）6]的扩散系数为0.63×10-5 cm.s-1；电子转移速率大，为可逆体系（1 M NaCl溶液中，25℃时，标准反应速率常数为5.2×10-2 cm·s-1）。

溶液中的溶解氧具有电活性，用通入惰性气体除去。

三、仪器和药品LK98B型循环伏安仪，X-Y记录仪，银电极，铂丝电极，饱和甘汞电极，电解池，移液管等。

0.10 Mol*L-1 K3[Fe(CN)6], 1.00 Mol*L-1 NaCl四、实验步骤（1）指示电极的预处理铂电极用Al2O3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水清洗。

（2）支持电解质的循环伏安图在电解池中放入30 mL 1,0 mol·L-1 NaCl溶液，插入电极，以新处理的铂电极为指示电极，铂丝电极为辅助电极，饱和甘汞电极为参比电极，进行循环伏安仪设定，扫描速率为50 mV/s;起始电位为-0.2 V；终止电位为+0.8 V。

循环伏安法测定铁氰化钾的电化学行为一、实验目的1、学习循环伏安法测定电极反应参数的基本原理及方法。

2、熟悉CHI660电化学工作站的使用。

3、学会使用伏安极谱仪。

4、学会测量峰电流和峰电位。

二、实验原理循环伏安法(cyclic voltammetry ，CV ）是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图。

从伏安图的波形、氧化还原峰电流的数值及其比值、峰电位等可以判断电极反应机理。

可用来检测物质的氧化还原电位, 考察电化学反应的可逆性和反应机理, 判断产物的稳定性,研究活性物质的吸附和脱附现象; 也可用于反应速率的半定量分析等。

循环伏安在工作电极上施加一个线性变化的循环电压，记录工作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进行分析。

由于施加的电压为三角波，这种方法也称为三角波线性扫描极谱法。

U t + - + + -+ + - +三角波图1 电路的接法一次扫描过程中完成一个氧化和还原过程的循环，称为循环伏安法。

与汞电极相比，物质在固体电极上伏安行为的重现性差，其原因与固体电极的表面状态直接有关，因而了解固体电极表面处理的方法和衡量电极表面被净化的程度，以及测算电极有效表面积的方法，是十分重要的。

一般对这类问题要根据固体电极材料不同而采取适当的方法。

循环伏安法控制电极电位φ随时间t 从φi 线性变化增大（或减小）至某电位φτ后，相同速率线性减小（大）归到最初电位φi 。

其典型的CV 法响应电流对电位曲线(循环伏安图)如图1示。

图2. 循环伏安曲线图假如电位从φi 开始以扫描速度υ向负方向扫描, 置φi 较φ (研究电极的标 准电极电位)正得多, 开始时没有法拉第电流, 当电位移向φ 附近时, 还原电流 出现并逐渐增大, 电位继续负移时, 由于电极反应主要受界面电荷传递动力学控 A g /A g c l 铂盘电极制, 电流进一步增大, 当电位负移到足够负时, 达到扩散控制电位后, 电流则转至受扩散过程限制而衰减, 使i φ曲线上出现电流峰i pc , 对应的峰电位为φpc 。

实验四循环伏安法研究铁氰化钾的电极反应过程一、实验目的（1）学习电化学工作站的使用及固体电极表面的处理方法（2）掌握用循环伏安法判断电极过程的可逆性二、实验原理循环伏安法（CV法）是以等腰三角形的脉冲电压加在工作电极上，在电极上施加线形扫描电压，从设定的起始电压开始扫描，到达设定的终止电压后，再反向回扫至设定的起始电压。

如果前半部分电压由高向低扫描，电活性物质在电极上还原（Ox + n e Red），产生还原波；则后半部分电压由低向高扫描时，还原产物又会在电极上氧化（Red -n e Ox），产生氧化波。

得到的电流~电压曲线（i ~ E曲线）称为循环伏安图（CV图）。

一次三角波扫描，完成一个还原和氧化过程的循环。

Fe(CN)63- + e Fe(CN)64-铁氰化钾（K3Fe(CN)6）的峰电流（i p）与电极表面活度的关系式为：式中，n、c和v分别为电活性物质的电子转移数、浓度和扫描速率。

i p与v1/2、c成正比。

对于可逆体系，氧化峰电流（i pa）与还原峰电流（i pc）之比i pa / i pc≈ 1，氧化峰电位（E pa）与还原峰电位（E pc）之差∆E p = E pa- E pc≈ 0.059/n，条件电位Eө' = (E pa + E pc)/2。

如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差，∆E p > 0.059/n，i pa / i pc < 1。

甚至只有一个氧化或还原峰，电极过程即为不可逆。

由此可判断电极反应过程的可逆性。

三、仪器和试剂（1）仪器：CHI620E电化学工作站、三电极系统（玻碳电极、铂丝电极、参比电极）（2）试剂：1.0 × 10-2 mol·L-1 K3Fe(CN)6溶液、1.0 mol·L-1 KNO3溶液四、实验步骤1. 玻碳电极的处理用Al2O3粉将电极表面抛光，用去离子水清洗，超声。

3、循环伏安法测量
将配制的系列铁氰化钾溶液逐一转移至电解池中，插 入干净的电极系统。起始电位0.5V，终止电位-0.1V。 a. 以10mV/s的扫描速度完成各浓度试样的测量。 b. 4mmol.L-1完成4种扫描速度的测量： 5mV/s 、（10 mV/s）、20mV/s、40 mV/s进行测量。
• 对于可逆电极反应
ip＝2.69×105n3/2D1/2v1/2Ac
其中：ip为峰电流（A），n为电子转移数，A为电极面 积（cm2），D为扩散系数（cm2/s），v为扫描速度 （V/s），c为浓度（mol/L）。由此可见，ip与v1/2和c都 是直线关系。由于Da和Dc大致相同，对于可逆电极反应 ipa/ ipc ≈1。
4、避免电极夹头互碰导致仪器短路。
附录：CHI660A 电化学工作站简介
• 感谢阅读
感谢阅读
• 感谢阅读
• 非可逆电极的ΔEp和ipa/ ipa不具有上述理论关系，原则 上其差异大小与不可逆性是一致的。
图形解析
可逆体系
ipa 1 ipc
△Ep = 2.3RT / nF
= 56.5/n mV ( 25℃)
循环伏安法与单扫描极谱法的不同
• 极化电压不同——单扫描极谱法施加的是锯齿波型 （不对称）的电压；而循环伏安法施加的是等腰三角 波电压。
Technique Parameters Scan Rate
Cyclic Voltammetry
Init E= 0.5V High E=0.5V Low E=-0.1V
Initial Scan-----Negative
5mV/s、 10 mV/s、 20 mV/s、40 mV/s
Sensitivity 调节 OK

循环伏安法测定铁氰化钾的电极反应过程一、实验原理 1.循环伏安法循环伏安法是将循环变化的电压施加于工作电极和对电极之间,记录工作电极上得到的电流与施加电压的关系曲线。

此方法也称为三角波线性电位扫描方法。

图1-1表明了施加电压的变化方式。

选定电位扫描范围E1～E2 和扫描速率, 从起始电位E1开始扫描到达E2 , 然后连续反向在扫描从E2回到E1。

由图1-2 可见,循环伏安图有两个峰电流和两个峰电位。

i pc 和 i pa 分别表示阴极峰值电流和阳极峰值电流，对应的阴极峰值电位与阳极峰值电位分别为E pc 和E pa 。

图1-1 循环伏安法的典型激发信号 图1-2 K3Fe(CN)6在KCL 溶液中的循环伏安图2.判断电极可逆性根据Nernst 方程,在实验测定温度为298K 时,计算得出 △Ep = Epa- Epc≈59/n mV (1-1) 阳极峰电流ipa 和阴极峰电流ipc 满足以下关系： ipc/ipa ≈1 (1-2)同时满足以上两式，即可认为电极反应是可逆过程。

如果从循环伏安图得出的 △Ep/mv = 55/n ～65/n 范围，也可认为电极反应是可逆的。

3.计算原理铁氰化钾离子-亚铁氰化钾离子氧化还原电对的标准电极电位 [Fe(CN)6]3- + e - = [ Fe(CN)6]4- Φ=0.36v 电极电位与电极表面活度的Nernst 方程：峰电流与电极表面活度的Randles-Savcik 方程： i p = 2.69×105n 3/2ACD 1/2v 1/2 二、实验仪器与试剂0'Ox pa RedC RTIn F C ϕϕ∆=+E / Vt / s阳极 i / μA 阴极ϕ / v仪器： CHI660电化学工作站，电解池铂盘工作电极铂丝辅助电极Ag/AgCl参比电极。

试剂：铁氰化钾溶液:0.1mol/L；硝酸钾溶液：1.0mol/L三、实验步骤1．Pt工作电极预处理不同粒度的α-Al2O3粉，抛光，洗去表面污物，再超声水浴中清洗，每次2－3分钟，重复三次，得到平滑光洁和新鲜的电极表面。

实验7 循环伏安法测定铁氰化钾的电极反应过程实验七循环伏安法测定铁氰化钾的电极反应过程一、目的要求1．学习循环伏安法测定电极反应参数的基本原理及方法; 2．学会使用伏安仪;3．掌握用循环伏安法判断电极反应过程的可逆性。

二、试验原理循环伏安法(CV)是最重要的电分析化学研究方法之一。

由于其设备价廉、操作简便、图谱解析直观，能迅速提供电活性物质电极反应过程的可逆性，化学反应历程、电极表面吸附等许多信息。

因而一般是电分析化学的首选方法。

CV方法是将循环变化的电压施加于工作电极和参比电极之间，记录工作电极上得到的电流与施加电压的关系曲线。

这种方法也常称为三角波线性电位扫描方法。

图1中表明了施加电压的变化方式：起扫电位为+0.8V，反向/起扫电位为-0.2V，终点又回扫到+0.8V。

当工作电极被施加的扫描电压激发时，其上将产生响应电流。

以该电流（纵坐标）对电位（横坐标）作图，称为循环伏安图。

典型的循环伏安图如图2所示。

该图是在1.0mol/L的KNO3电解质溶液中，6×10-3mol/L 的K3Fe(CN)6在Pt工作电极上反应得到的结果。

起始电位Ei为+0.8V（a点），然后沿负的电位扫描(如箭头所指方向)，当电1位至Fe(CN)63�C可还原时，即析出电位，将产生阴极电流（b点）。

其电极反应为： [Fe(CN)6]3??e?[Fe(CN)6]4?随着电位的变负，阴极电流迅速增加（b-c-d），直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。

然后迅速衰减（d-e-f），这是因为电极表面附近溶液中的Fe(CN)63-几乎全部因电解转变为Fe(CN)64-而耗尽。

当电压开始阳极化扫描时，由于电极电位仍相当的负，扩散至电极表面的Fe(CN)63-仍在不断还原，故仍呈现阴极电流。

当电极电位继续正向变化至Fe(CN)64-的析出电位时，聚集在电极表面附近的还原产物Fe(CN)64-被氧化，其反应为：[Fe(CN)6]4??e?[Fe(CN)6]3?这时产生阳极电流(i-j-k)，阳极电流随着扫描电位正移迅速增加，当电极表面的Fe(CN)64-浓度趋于零时，阳极化电流达到峰值（j点）。
