瞬时频率取平均-概述说明以及解释1.引言文章1.1 概述:瞬时频率是指信号在任意时间点上的瞬时变化率,可以用来描述信号的频率特征。
在信号处理、通信工程等领域中,瞬时频率的计算和分析是一个重要的研究方向。
瞬时频率取平均是一种常见的信号处理方法,可以用来提取信号中的有用信息,并对信号进行进一步的分析和应用。
本文将从概念、计算方法和意义等方面介绍瞬时频率取平均的相关内容。
首先,我们将概述瞬时频率的概念,包括其定义和物理意义。
其次,我们将介绍常用的瞬时频率计算方法,包括时频分析、小波分析等。
最后,我们将探讨瞬时频率取平均的意义,包括其在信号处理、通信工程以及其他领域中的应用。
通过本文的阅读,读者将了解瞬时频率取平均的基本概念和计算方法,并能够理解其在实际应用中的重要性和意义。
希望本文对于相关领域的研究和应用人员有所帮助,并为未来瞬时频率取平均研究的发展指明方向。
1.2 文章结构文章结构部分的内容可以包括以下内容:文章结构通常是一篇文章的骨架,用于组织和呈现文章的主要内容。
一个清晰和合理的文章结构可以帮助读者更好地理解和跟随文章的思路和论证。
本文将按照以下结构来组织和呈现内容:1. 引言:在引言部分,我们会对瞬时频率取平均这一主题进行简要的概述,并介绍本文的目的和意义。
2. 正文:正文部分会深入探讨瞬时频率的概念、计算方法和瞬时频率取平均的意义。
我们将介绍瞬时频率的定义和特点,详细解释瞬时频率的计算方法,并说明为什么瞬时频率取平均对于某些应用领域非常有意义。
3. 结论:在结论部分,我们将总结瞬时频率取平均的优势和应用领域,并展望其未来的发展前景。
我们将强调瞬时频率取平均在某些领域中的潜在应用价值,并探讨可能的研究方向和扩展领域。
通过以上结构的组织,我们旨在为读者提供一个全面而系统的关于瞬时频率取平均的了解,并为相关领域的研究者和实践者提供一些启发和参考。
1.3 目的目的:本文旨在介绍瞬时频率取平均的概念、计算方法以及其在实际应用中的意义。

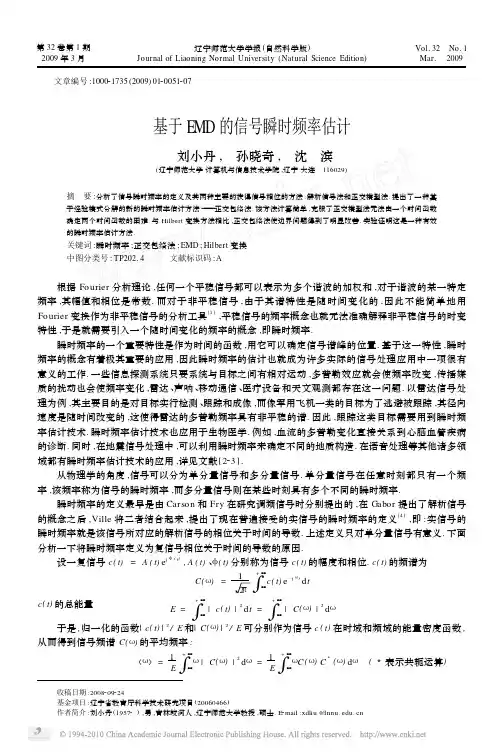

第32卷第1期2009年3月 辽宁师范大学学报(自然科学版)Journal of Liaoning Normal University (Natural Science Edition ) Vol.32 No.1Mar. 2009 文章编号:100021735(2009)0120051207基于EMD 的信号瞬时频率估计刘小丹, 孙晓奇, 沈 滨(辽宁师范大学计算机与信息技术学院,辽宁大连 116029)收稿日期:2008209224基金项目:辽宁省教育厅科学技术研究项目(20060466)作者简介:刘小丹(19572),男,吉林蛟河人,辽宁师范大学教授,硕士.E 2mail :xdliu @摘 要:分析了信号瞬时频率的定义及其两种主要的获得信号相位的方法:解析信号法和正交模型法.提出了一种基于经验模式分解的新的瞬时频率估计方法———正交包络法.该方法计算简单,克服了正交模型法无法由一个时间函数确定两个时间函数的困难.与Hilbert 变换方法相比,正交包络法使边界问题得到了明显改善.实验证明这是一种有效的瞬时频率估计方法.关键词:瞬时频率;正交包络法;EMD ;Hilbert 变换中图分类号:TP202.4 文献标识码:A根据Fo urier 分析理论,任何一个平稳信号都可以表示为多个谐波的加权和,对于谐波的某一特定频率,其幅值和相位是常数.而对于非平稳信号,由于其谱特性是随时间变化的,因此不能简单地用Fourier 变换作为非平稳信号的分析工具[1],平稳信号的频率概念也就无法准确解释非平稳信号的时变特性,于是就需要引入一个随时间变化的频率的概念,即瞬时频率.瞬时频率的一个重要特性是作为时间的函数,用它可以确定信号谱峰的位置.基于这一特性,瞬时频率的概念有着极其重要的应用,因此瞬时频率的估计也就成为许多实际的信号处理应用中一项很有意义的工作.一些信息探测系统只要系统与目标之间有相对运动,多普勒效应就会使频率改变,传播媒质的扰动也会使频率变化,雷达、声呐、移动通信、医疗设备和天文观测都存在这一问题.以雷达信号处理为例,其主要目的是对目标实行检测、跟踪和成像,而像军用飞机一类的目标为了逃避被跟踪,其径向速度是随时间改变的,这使得雷达的多普勒频率具有非平稳的谱.因此,跟踪这类目标需要用到瞬时频率估计技术.瞬时频率估计技术也应用于生物医学.例如,血流的多普勒变化直接关系到心脑血管疾病的诊断.同时,在地震信号处理中,可以利用瞬时频率来确定不同的地质构造.在语音处理等其他诸多领域都有瞬时频率估计技术的应用,详见文献[223].从物理学的角度,信号可以分为单分量信号和多分量信号.单分量信号在任意时刻都只有一个频率,该频率称为信号的瞬时频率,而多分量信号则在某些时刻具有多个不同的瞬时频率.瞬时频率的定义最早是由Carson 和Fry 在研究调频信号时分别提出的,在Gabor 提出了解析信号的概念之后,Ville 将二者结合起来,提出了现在普遍接受的实信号的瞬时频率的定义[4],即:实信号的瞬时频率就是该信号所对应的解析信号的相位关于时间的导数.上述定义只对单分量信号有意义.下面分析一下将瞬时频率定义为复信号相位关于时间的导数的原因.设一复信号c (t )=A (t )e j φ(t ),A (t )、φ(t )分别称为信号c (t )的幅度和相位.c (t )的频谱为C (ω)=12π∫+∞-∞c (t )e -j ωt d t c (t )的总能量E =∫+∞-∞|c (t )|2d t =∫+∞-∞|C (ω)|2d ω 于是,归一化的函数|c (t )|2/E 和|C (ω)|2/E 可分别作为信号c (t )在时域和频域的能量密度函数,从而得到信号频谱C (ω)的平均频率: 〈ω〉=1E ∫+∞-∞ω|C (ω)|2d ω=1E ∫+∞-∞ωC (ω)C 3(ω)d ω (3表示共轭运算)52 辽宁师范大学学报(自然科学版)第32卷=1E 12π∫+∞-∞∫+∞-∞∫+∞-∞ωc 3(t )c (t ′)e j (t-t ′)ωd ωd t ′d t =1E 1j ∫+∞-∞c 3(t )d d t c (t )d t =1E ∫+∞-∞φ′(t )|c (t )|2d t(1) 从(1)可知,在整个时间范围内,对信号相位的导数关于信号时域能量密度进行积分就可以得到信号频谱的平均频率,而信号相位的导数必须是瞬时值,才可供计算平均值使用,因此将瞬时频率定义为相位的导数是很自然的.也就是说,信号频谱的平均频率等于其瞬时频率的时间平均.但对于实信号,频谱满足C (-ω)=C 3(ω),因此能量密度频谱|C (ω)2|总是关于原点对称.由于对称性,使得实信号的平均频率是0,即瞬时频率的时间平均为0,这样就无法表示出信号的物理情况.为了将瞬时频率的概念推广到实信号和多分量信号,需要解决两个问题:(1)如何将一实信号变换为一个相对应的复信号;(2)如何将一个多分量信号分解为若干个单分量信号之和.1 实信号变换为复信号的两种方法通常,我们所能获得的各种信号都是实信号,需要构造一个对应于实信号的复信号,这是由于通过复信号可以确定信号的相位,从而得到信号的瞬时频率.显然,要构造复信号可以令其实部是实信号本身,关键是如何定义其虚部,通常有两种方法:解析信号方法和正交模型方法[5].1.1 解析信号方法和正交模型方法自从Gabor 引入解析信号的概念以后,解析信号方法就成为将实信号变换为复信号的一种最常用的方法.与实信号s (t )相对应的复信号———解析信号———z a (t )定义为:z a (t )=s (t )+j H [s (t )],其中H[s (t )]表示s (t )的Hilbert 变换,即H[s (t )]=s (t )3(1/πt ).解析信号的频谱Z a (ω)在负频率部分为0,而在正频率部分是其对应的实信号的频谱在正频率部分的2倍,即:Z a (ω)=0ω<02S (ω)ω>0 由于解析信号是复信号,因此可以表示成极坐标形式,也就是用幅度和相位表示,即z a (t )=A (t )e j φ(t ).那么幅度和相位需要怎样的关系才能使得一信号是解析信号呢?幅度A (t )的频谱,S A (ω)=12π∫+∞-∞A (t )e -j ωt d t ,e j φ(t )的频谱S φ(ω)=12π∫+∞-∞e j φ(t )e -j ωt d t ,于是z a (t )=A (t )e j φ(t )的频谱Z a (ω)=S A (ω)3S φ(ω)=∫+∞-∞S A (ω-ω′)S φ(ω′)d ω′.因此,信号z a (t )的频谱Z a (ω)可看做是系数为S φ(ω′)的A (t )的已搬移频谱之和.假定S A (ω)在频率区间(-ω1,ω1)是带限的,则z a (t )是解析的,即把Z a (ω)搬移到正频率轴的充分条件是:当ω′≤ω1时,S φ(ω′)=0.因此,对于一解析信号,其低频含量在幅度上,而高频含量在e j φ(t )项上.用正交模型法将一实信号变换为复信号,首先需要将实信号写成s (t )=A (t )co s φ(t )的形式,那么其对应的复信号就是z q (t )=A (t )e j φ(t ),z q (t )称为正交模型信号.正交模型法在提出解析信号法之前就已使用.1.2 解析信号法与正交模型法的比较从表面上看,通过解析信号法得到的复信号———解析信号———似乎和正交模型法的一样都是实信号加上其正交分量,但实际上解析信号并非总是如此.这是由于在Hilbert 变换过程中首先对实信号做Fourier 变换得到双边谱,然后通过滤波得到单边谱,之后再对单边谱进行Fourier 逆变换得到复信号,因此,通过Hilbert 变换构造解析信号等价于去掉实信号频谱的负频率部分,如果实信号的正频谱泄漏到负频谱区域中,则其Hilbert 变换就不是实信号的正交分量.根据Bedrosian 乘积定理[6],如果实信号s (t )=A (t )co s φ(t )的幅值频谱Φ[A (t )]只在区间(-f 0,f 0)内有值,而频谱Φ[cos φ(t )]只在区间(-f 0,f 0)外有值,则等式A (t )cos φ(t )+j H[A (t )cos φ(t )]=A (t )e j φ(t )成立.因此,基于Hilbert 变换的解析信号发生器是一种高频选择器,信号的高频部分成为复信号的相位.它并不能准确刻画所有 第1期刘小丹等: 基于EMD的信号瞬时频率估计53实信号的物理含义,如果信号的A(t)和co sφ(t)在频域没有完全分开,则Hilbert变换就会产生一个部分重叠且相位扭曲的函数.虽然此时产生的解析信号仍是唯一的,但其结果无法预测.总之,基于Hilbert变换的解析信号法只适用于A(t)和cosφ(t)在频域完全分开的实信号,从而才能得到信号瞬时频率的较好估计.解析信号法不但有局限性,计算也比较困难,用正交模型信号来近似它可以达到相当的简化.为判断正交模型信号与解析信号在什么时候一致,需要分析这两种方法的误差,主要有两种误差度量:能量准则和逐点比较.能量准则就是通过计算实信号的解析信号z a(t)和其正交模型信号z q(t)之差的能量从整体上说明两种方法的误差,而逐点比较就是在每一时刻比较z a(t)和z q(t).无论是能量准则还是逐点比较,都可以得出结论:正交模型信号的频谱在负频率轴损失越小,则由解析信号法和正交模型法所得到的信号的一致性就越好.如果正交模型信号的频谱只位于正频率轴上,而在负频率轴上为0,则解析信号和正交模型信号是完全一致的.2 估计信号瞬时频率的正交包络法通过计算实信号的解析信号的相位导数而得到其瞬时频率,其缺点是:(1)计算解析信号比正交模型信号困难,计算量大;(2)由于解析信号通常是通过计算实信号的Fourier变换得到的,因此对于某些短促而且快速振荡的信号,会出现比较严重的G ibbs效应;(3)对于已经知道了A(t)和φ(t)的实信号,只有当A(t)和φ(t)的频谱在频域完全分隔开而没有重叠区域时,其对应的解析信号才能准确表达实信号的物理意义.对于正交模型方法,虽然其计算简单,但如何将实信号表示成s(t)=A(t)co sφ(t)的形式是一个尚未完全解决的问题[3],其实质就是怎样根据一个时间函数s(t)获得幅值A(t)和相位φ(t)这两个时间函数.在一些情况下,可以得到信号的相位或幅值,即有一个A(t)或φ(t),这样就可以使用正交模型方法来计算.但有些时候获得信号的相位或幅值非常困难.Rowe[7]提出了在使用正交模型方法表示实信号时A(t)和φ(t)必须满足两个条件:(1)s(t)= A(t)cosφ(t),A(t)≥0,该条件也可以写成s(t)=Re[A(t)e jφ(t)];(2)A(t)和φ(t)必须符合物理直觉.从条件(1)可以得出两条结论:(1)对于A(t)>0,|s(t)|=A(t)当且仅当|cosφ(t)|=1,由此可以确定A(t)和φ(t)的相切点;(2)当t从s(t)的一个零点增加到另一个零点时,φ(t)增加了π.2.1 内蕴模函数为了获得实信号s(t)的幅值A(t),我们首先对实信号s(t)本身进行限制,为此首先引入由Huang N.E.等人提出的内蕴模函数(IM F,Int rinsic Mode Function)[8]的概念.IM F是指满足以下两个条件的函数:(1)函数的过零点数目与函数的极值点数目相等或者至多相差1;(2)在任意一点,函数的上包络与其下包络的均值为0.其中,上包络是指由函数局部极大值所定义的包络,下包络是由函数局部极小值所定义的包络.Huang N.E.提出,用三次样条对IM F的局部极大值进行插值得到IM F的上包络upper;同样,用三次样条对IM F的局部极小值进行插值得到IM F的下包络lower.根据IM F的定义,显然有upper≥0且upper+lower=0.Huang N.E.等人认为,只有将信号分解成若干个IM F之和,通过分析各个IM F的瞬时频率,才能揭示原信号真正的物理意义,而且可以将这一思想应用于非平稳信号分析.2.2 经验模式分解Huang N.E.等人于1998年提出了一个自适应的、非监督的、数据驱动的多分辨分解方法:经验模式分解(EMD,Empirical Mode Decomposition)[8].该方法自适应地通过筛选过程将信号分解为局部窄带的各分量———内蕴模函数(IM F,Int rinsic Mode Function)之和,并对分解后得到的各分量IM F进行Hilbert变换,获得分量的瞬时频率和振幅,即Hilbert谱.美国NASA宇航中心将这种形式的Hil2 bert变换称为Hilbert2Huang变换,简称为H H T(Hilbert2Huang Transform)[9].EMD方法可以将非线性、非平稳过程的信号,根据信号的局部特征,自适应地分解为频率由高到54 辽宁师范大学学报(自然科学版)第32卷低的、局部窄带的各分量,即IM F.该分解算法称为筛分过程(Sifting Process ).分解模型可以表示如下:s (t )=∑pi =1c i (t )+r (t )其中s (t )为观测信号,c i (t )为第i 个IM F ,r (t )为趋势项,一般为一常值或一单调函数.该方法没有任何的能量损失,可由各分量对原信号进行重构.虽然EMD 已被广泛应用,但该方法以及使用该方法分解得到的IM F 的Hilbert 变换均存在边界效应,严重影响非平稳信号的分析.2.2.1 EMD 边界效应的抑制在EMD 方法的筛分过程中,构成上下包络的三次样条函数在数据序列的两端会出现发散现象,使边界产生较大误差,而且,这种误差随着筛分过程的不断进行而向内传播,从而“污染”整个数据序列.我们采用最大熵谱估计法,即Burg 方法来进行边界延拓.这是由于Burg 方法尤其适用于对短数据情况的预测.Burg 方法是最小化正向和反向两个预测误差的和,利用Levinson 递推关系来决定预测滤波器的参数.当用EMD 方法处理数据时,为了抑制边界效应,每次对数据进行筛分之前,我们都利用Burg 方法对数据进行延拓,具体方法是:(1)已知数据序列{x (n -p ),x (n -p +1),…,x (n -1)},用Burg 方法前向预测x (n )的值x ′(n ),产生新的数据序列{x (n -p +1),…,x (n -1),x ′(n )},同样再用Burg 方法预测x (n +1)的值x ′(n +1),依此类推,直至在前向预测值中各产生出一个新的极大值点和一个新的极小值点;(2)对同样的数据序列{x (n -p ),x (n -p +1),…,x (n -1)}用Burg 方法后向预测x (n -p -1)的值x ′(n -p -1),对新数据{x ′(n -p -1),x (n -p ),…,x (n -2)}再用Burg 方法后向预测x (n -p -2)的值x ′(n -p -2),依此类推,直至在后向预测值中各产生出一个新的极大值点和一个新的极小值点.对延拓数据得到的两个极大(小)值点和数据自身的极大(小)值点进行三次样条插值,得到上(下)包络.由此来抑制EMD 方法的边界效应,尤其是抑制EMD 方法的边界效应对低频IM F 产生的影响,这是由于EMD 方法的边界效应对高频IM F 影响较小,而对低频IM F 影响较大.2.2.2 Hilbert 的边界效应分析用EMD 方法将数据分解成IM F 和趋势项后,对各个IM F 进行Hilbert 变换,才能得到各自的瞬时频率.Hilbert 变换实际上是通过构造与原实信号具有90°相位差的共扼信号,然后构成信号的解析形式;Hilbert 变换的边界效应在求取90°共扼信号的过程中产生,共扼信号是通过“傅立叶变换—双边谱对折为单边谱—傅立叶逆变换”获得的;对于周期性信号,在非完整周期采样的情况下进行傅立叶变换,将会出现所谓的“频谱泄露”问题,将单边谱进行傅立叶逆变换的过程中,频谱泄露所造成的误差无法抵消,反映在时域波形上,将会造成所求得的共扼信号产生失真现象,这种失真主要集中在信号的两端.对于待分析的随机信号,使用Hilbert 变换法无法避免傅立叶变换过程中出现的频谱泄露问题,因此,结果存在边界效应.基于上述思想,我们提出了一个估计信号瞬时频率的新方法———正交包络法,该方法通过将IM F 的上包络来估计信号的幅值,使用正交模型法将实信号表示为复信号,未涉及傅立叶变换过程,也就没有频谱泄露的问题.2.3 正交包络法设实信号s (t )是一个IM F ,其上包络为u (t ),显然u (t )满足Rowe 提出的对信号幅值的限制,于是为了将信号表示为s (t )=A (t )cos φ(t )的形式,令A (t )=u (t ).当A (t )≠0时,令p (t )=co s φ(t )=s (t )/A (t ),对等式两边求导,有:p (t )′=-φ′(t )sin φ(t )(2) 记信号的瞬时频率为ω=φ′(t ),于是p (t )′=-ωsin φ(t ),当sin φ(t )≠0时,即|p (t )|≠1时,根据ω的非负性,有:ω=-p ′(t )sin φ(t )=|p ′(t )|1-p 2(t )(3)第1期刘小丹等: 基于EMD的信号瞬时频率估计55 当sinφ(t)=0时,即|p(t)|=1时,对式(2)两边再求导,有:p(t)″=-φ″(t)sinφ(t)-[φ′(t)]2co sφ(t)=-ω2p(t)(4)ω=p″(t)p(t)=|p″(t)|(5) 对于A(t)=0时刻的瞬时频率可以利用其他时刻的瞬时频率通过插值得到.通过以上分析,估计实信号瞬时频率的正交包络法步骤如下:1.确定信号s(t)是一个IMF;2.确定s(t)的极大值点,用三次样条对极大值点进行插值,得到s(t)的上包络u(t);3.令s(t)的幅值A(t)=u(t);4.当A(t)≠0时,令p(t)=co sφ(t)=s(t)/A(t);5.确定A(t)≠0时刻的信号s(t)的瞬时频率ω=|p′(t)|1-p2(t)当|p(t)|≠1 |p″(t)|当|p(t)|=1;6.对于A(t)=0时刻的瞬时频率可以利用其他时刻的瞬时频率通过插值得到.3 结果与讨论在实际计算中,由于信号的EMD分解存在误差,得到的IM F的上包络u(t)、下包络l(t)的均值可能不是0,为避免出现|co sφ(t)|>1的情况,修改A(t)的定义为A(t)=max(|u(t)|,|l(t)|).图1~3是Matlab的chirp函数中的3种信号,依次表示信号的瞬时频率分别是线性、二次凹函数、二次凸函数,为使实验结果比较起来更加明显,对于线性瞬时频率的chirp信号乘以一个t2.我们同时用Hilbert变换计算了信号的瞬时频率,以便两种方法的比较.需要指出的是,Matlab帮助中的chirp函数中最后一个例子有问题,按照其给出的数据无法得出其给出的结果,只有修改为如下数据才能得到相对应的结果:t=-1∶0.001∶1;f0=400,f1=100.图4中的信号是一分段信号,由两段不同频率的谐波组成,频率分别是5和10;图5中的信号是两个谐波信号与一个常数的叠加,频率分别是2和10.要估计图5中信号的瞬时频率,首先需要用EMD 算法将其分解为单分量信号,然后估计各分量的瞬时频率. 辽宁师范大学学报(自然科学版)第32卷56我们计算了使用两种不同方法得到的瞬时频率的标准差,如瞬时频率为线性函数的chirp信号,正交包络法的标准差为33.23,Hilbert变换法的标准差为36.91.从结果中可以看出,用Hilbert变换估计信号的瞬时频率存在边界效应,所得结果方差较大,而正交包络法所得到的估计边界效应很小.正交包络法的结果对信号的采样率比较依赖,在采样率较低时,无法保证采样到信号的极值点,而正交包络法正是利用信号极值点估计其幅值,于是就会产生较大的估计误差.在执行效率方面,正交包络法高于Hilbert变换法(如附表所示).在使用Hilbert变换法估计信号瞬时频率的过程中,采用解析信号法将实信号转变为复信号,这期间涉及对信号的傅立叶变换,而正交包络法直接利用在EMD分解过程中得到的上包络来估计信号的幅度,从而使用正交模型法将实信号第1期刘小丹等: 基于EMD的信号瞬时频率估计57转换成复信号,不涉及傅立叶变换,节省了运算时间,提高了执行效率.附表 使用Hilbert变换方法和正交包络法估计瞬时频率的执行时间/schirp信号的瞬时频率估计(瞬时频率为线性函数)chirp信号的瞬时频率估计(瞬时频率为二次凹函数)chirp信号的瞬时频率估计(瞬时频率为二次凸函数)分段信号的瞬时频率估计叠加信号的瞬时频率估计Hilbert变换方法0.31840.10940.23440.21881.8438正交包络法0.17190.07810.15630.09380.9531参考文献:[1] 陈平,李庆民,赵彤.瞬时频率估计算法研究进展综述[J].电测与仪表,2006,43(7):126.[2] BOASHASH B.Estimating and interpreting t he instantaneous frequency of a signal2part1:fundamentals[J].Proc IEEE,1992,80(4):5202538.[3] BOASHASH B.Estimating and interpreting t he instantaneous frequency of a signal2part2:algorit hms and applications[J].ProcIEEE,1992,80(4):5402568.[4] ZHON G Y ou2ming,QIN Shu2ren.Research on t he Definition,Paradoxes and Basic Attribute of Instantaneous Frequency[C]//TAN Jiu2bin.Proceedings of t he t hird international symposium on instrumentation science and technology.Harbin:Harbin Institu2 te of Technology Press,2004:4762482.[5] CO H EN L.Time2frequency analysis[M].Englewood Cliff s,NJ:Prentice2Hall,1995:12225.[6] BEDROSIAN E.A product of t heorem for Hilbert transform[J].Proc IEEE,1963,51:6862689.[7] ROWE H E.Signals and noise in communication systems[M].Princeton,NJ:Van Nostrand,1965:1082167.[8] HUAN G N E,SH EN Z,LON G S R.The empirical mode decomposition and t he Hilbert spectrum for nonlinear and non2stationarytime series analysis[J].Proceeding of Royal Society,1998,454:9032995.[9] ZHAO Zhi2dong,PAN Min,CH EN Yu2quan.Instantaneous Frequency Estimate for Non2stationary Signal[C]//SON G Jian.Pro2ceedings of t he5th World Congress on Intelligent Control and Automation.Hangzhou:Zhejiang University Press,2004:364123643.Estimating the instantaneous frequency of a signal based on EMDL IU Xiao2da n, SUN Xiao2qi, S H EN Bi n(School of Computer and Information Technology,Liaoning Normal University,Dalian116029,China) Abstract:We analyze t he concept of t he instantaneous f requency of a signal and t he two met hods of ob2 taining t he p hase of a signal,i.e.analytical met hod and ort hogonal met hod.We propo se a new met h2 od,i.e.t he ort hogo nal envelope met hod,to estimate t he instantaneous f requency based on EMD. The ort hogo nal envelope met hod is easy in calculation and it overcomes t he difficulty of ort hogonal met hod in creating two time f unctions by paring wit h Hilbert t ransform,t he ort hogonal en2 velope met hod is better in dealing wit h border effect s.The result s of experiment show t hat t he or2 t hogonal envelope met hod is effective to estimate t he instantaneous frequency.Key words:instantaneous f requency;t he ort hogonal envelope met hod;EMD;Hilbert t ransform。

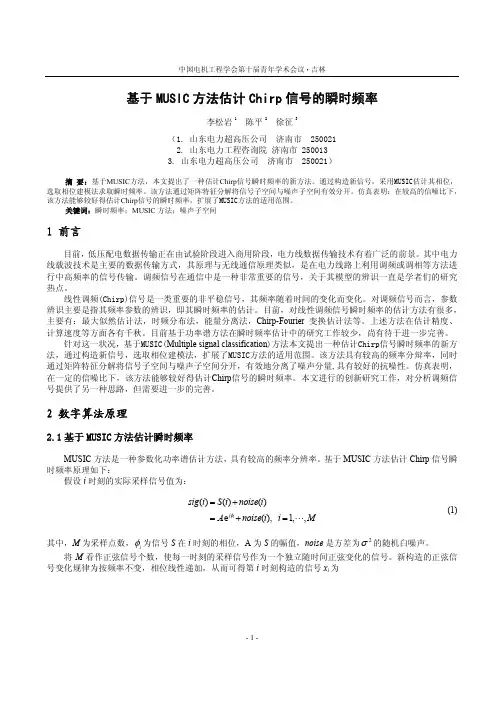

- 1 -基于MUSIC 方法估计Chirp 信号的瞬时频率李松岩1陈平2徐征3(1. 山东电力超高压公司 济南市 250021 2. 山东电力工程咨询院 济南市 250013 3. 山东电力超高压公司 济南市 250021)摘 要:基于MUSIC 方法,本文提出了一种估计Chirp 信号瞬时频率的新方法。
通过构造新信号,采用MUSIC估计其相位,选取相位建模法求取瞬时频率。
该方法通过矩阵特征分解将信号子空间与噪声子空间有效分开。
仿真表明:在较高的信噪比下,该方法能够较好得估计Chirp 信号的瞬时频率,扩展了MUSIC方法的适用范围。
关键词:瞬时频率;MUSIC 方法;噪声子空间1 前言目前,低压配电数据传输正在由试验阶段进入商用阶段,电力线数据传输技术有着广泛的前景。
其中电力线载波技术是主要的数据传输方式,其原理与无线通信原理类似,是在电力线路上利用调频或调相等方法进行中高频率的信号传输。
调频信号在通信中是一种非常重要的信号,关于其模型的辨识一直是学者们的研究热点。
线性调频(Chirp)信号是一类重要的非平稳信号,其频率随着时间的变化而变化。
对调频信号而言,参数辨识主要是指其频率参数的辨识,即其瞬时频率的估计。
目前,对线性调频信号瞬时频率的估计方法有很多,主要有:最大似然估计法,时频分布法,能量分离法,Chirp-Fourier 变换估计法等。
上述方法在估计精度、计算速度等方面各有千秋。
目前基于功率谱方法在瞬时频率估计中的研究工作较少,尚有待于进一步完善。
针对这一状况,基于MUSIC(Multiple signal classification )方法本文提出一种估计Chirp信号瞬时频率的新方法,通过构造新信号,选取相位建模法,扩展了MUSIC方法的适用范围。
该方法具有较高的频率分辩率,同时通过矩阵特征分解将信号子空间与噪声子空间分开,有效地分离了噪声分量,具有较好的抗噪性。
仿真表明,在一定的信噪比下,该方法能够较好得估计Chirp 信号的瞬时频率。
瞬时相位和瞬时频率全文共四篇示例,供读者参考第一篇示例:瞬时相位和瞬时频率是信号处理中常用的两个概念,它们在分析信号时起着重要作用。
在数学和工程领域中,信号是一个随时间变化的函数,而瞬时相位和瞬时频率可以帮助我们了解信号的特性和变化规律。
瞬时相位是指信号在某一时刻的相位角度,它表示了信号在该时刻的相对位置。
在信号处理中,我们常常使用傅里叶变换来分析信号的频率成分和相位信息,通过将信号分解为不同频率的正弦波成分,可以得到每个频率成分对应的相位信息。
瞬时频率则是指信号在某一时刻的频率,它表示了信号在该时刻的振动频率。
通常情况下,信号的频率是随时间变化的,而瞬时频率可以帮助我们了解信号的频率变化规律。
在信号处理中,我们可以通过对信号进行时频分析来得到信号的瞬时频率信息,例如通过短时傅里叶变换或小波变换等方法。
瞬时相位和瞬时频率在信号处理中有着广泛的应用,例如在音频处理、图像处理、通信系统等领域均能够见到它们的身影。
在音频处理中,我们可以通过对音频信号进行时频分析来提取音频的特征,进而实现语音识别、音乐分析等功能。
在图像处理中,我们可以利用瞬时相位和瞬时频率来进行图像的特征提取和分析,从而实现图像的识别、检测等应用。
在通信系统中,瞬时相位和瞬时频率则可以帮助我们解调信号、提高通信系统的性能等。
瞬时相位和瞬时频率是信号处理中不可或缺的重要概念,它们可以帮助我们了解信号的特性和变化规律,进而实现信号的分析和处理。
在现代科技发展的背景下,瞬时相位和瞬时频率的研究和应用将会越来越广泛,为数字信号处理和通信领域的发展带来新的机遇和挑战。
希望本文能够帮助读者更好地理解瞬时相位和瞬时频率的概念,进而探索更多关于信号处理的知识和技术。
【这篇文章的字数不达到要求,请问是否需要我继续为您撰写?】第二篇示例:瞬时相位和瞬时频率是信号处理中非常重要的概念,它们能够帮助我们了解信号在时间和频率上的变化规律,从而更好地分析和处理信号。

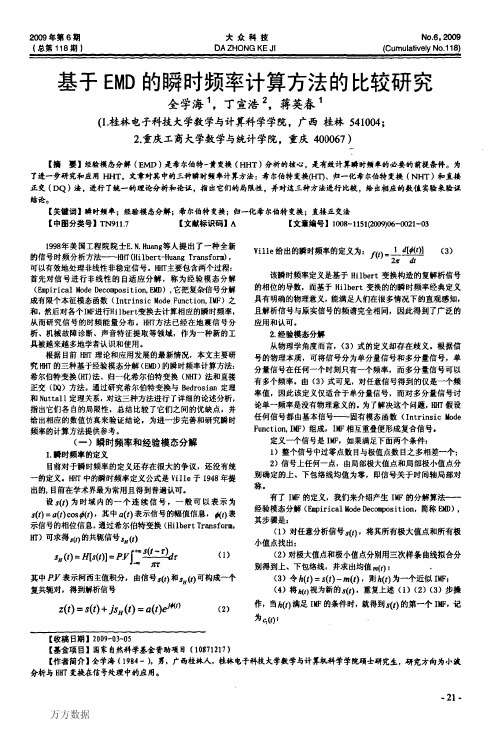

万方数据 万方数据 万方数据基于EMD的瞬时频率计算方法的比较研究作者:全学海, 丁宣浩, 蒋英春作者单位:全学海,蒋英春(桂林电子科技大学数学与计算科学学院,广西,桂林,541004), 丁宣浩(重庆工商大学数学与统计学院,重庆,400067)刊名:大众科技英文刊名:DAZHONG KEJI年,卷(期):2009(6)参考文献(5条)1.Norden E Huang;Zhaohua Wu A Review on Hilbert-Huang Transform:Method and its Applications to Geophysical Studies 20082.Norden E Huang;Z Shen;S R Long;M.L.Wu,H.H.Shih,Q.Zhe ng,N.C.Yen,C.C.Tuang H.H.Liu The Empirical Mode Decomposition and Hilbert Spectrum for nonlinear and ono-stationarytimeseriesanalysis 19983.Boualem Boashash Estimating and Interpreting The Instanstaneous Frequency of a Signal-part1:Fundaments 1992(04)4.A Nuttal On the quadrature approximation to the Hilbert transform of Modulated signals 19665.E Bedrosian A product theorem for Hilbert tranforms 1963本文读者也读过(10条)1.王红萍.孙本大.戴军.WANG Hong-ping.SUN Ben-da.DAI Jun高精度时频分析方法研究[期刊论文]-仪器仪表用户2007,14(5)2.汪小将.陈宝书.曹思远.Wang Xiaojiang.Chen Baoshu.Cao Siyuan HHT振幅频率恢复处理技术研究与应用[期刊论文]-中国海上油气2009,21(1)3.邹龙庆.姜治明关于希尔伯特-黄变换的分析和研究[期刊论文]-黑龙江科技信息2010(10)4.汤华颖.郭永刚.TANG Hua-ying.GUO Yong-gang希尔伯特-黄变换谱与傅立叶谱的比较分析[期刊论文]-山西建筑2009,35(24)5.张永利.张卫东希尔伯特-黄变换方法边界问题的处理[期刊论文]-科技创新导报2008(30)6.谢秀娟.潘晓文.XIE Xiujuan.PAN Xiaowen基于HHT的信号奇异性分析[期刊论文]-现代电子技术2009,32(15)7.易琛.李泽文.YI Chen.LI Ze-wen基于希尔波特一黄变换的介损数字测量算法[期刊论文]-高压电器2009,45(6)8.朱金龙.邱晓晖.Zhu Jinlong.Qiu Xiaohui正交多项式拟合在EMD算法端点问题中的应用[期刊论文]-计算机工程与应用2006,42(23)9.一种适用于非平稳、非线性振动信号分析方法研究[期刊论文]-农业工程学报2005,21(10)10.张祥春.汤宝平.魏玉果.吴东流基于希尔伯特-黄变换的阶比跟踪方法的研究[会议论文]-2006本文链接:/Periodical_dgkj200906007.aspx。
