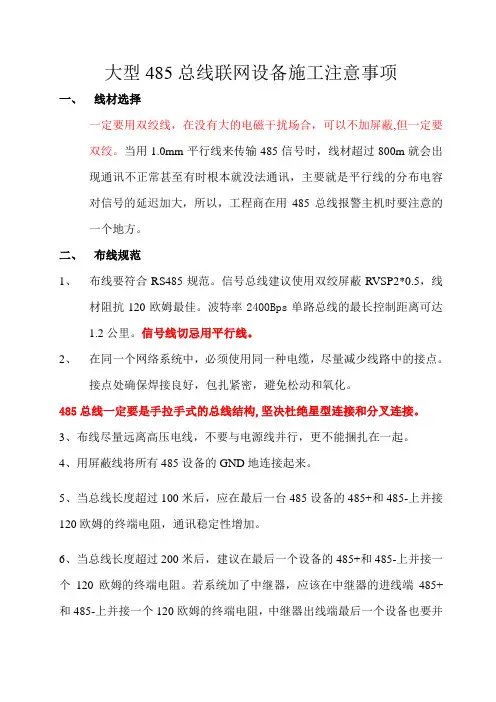

大型485总线联网设备施工注意事项一、线材选择一定要用双绞线，在没有大的电磁干扰场合，可以不加屏蔽,但一定要双绞。
当用1.0mm平行线来传输485信号时，线材超过800m就会出现通讯不正常甚至有时根本就没法通讯，主要就是平行线的分布电容对信号的延迟加大，所以，工程商在用485总线报警主机时要注意的一个地方。
二、布线规范1、布线要符合RS485规范。
信号总线建议使用双绞屏蔽RVSP2*0.5，线材阻抗120欧姆最佳。
波特率2400Bps单路总线的最长控制距离可达1.2公里。
信号线切忌用平行线。
2、在同一个网络系统中，必须使用同一种电缆，尽量减少线路中的接点。
接点处确保焊接良好，包扎紧密，避免松动和氧化。
485总线一定要是手拉手式的总线结构,坚决杜绝星型连接和分叉连接。
3、布线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。
4、用屏蔽线将所有485设备的GND地连接起来。
5、当总线长度超过100米后，应在最后一台485设备的485+和485-上并接120欧姆的终端电阻，通讯稳定性增加。
6、当总线长度超过200米后，建议在最后一个设备的485+和485-上并接一个120欧姆的终端电阻。
若系统加了中继器，应该在中继器的进线端485+和485-上并接一个120欧姆的终端电阻，中继器出线端最后一个设备也要并接终端电阻。
7、接点处确保焊接良好，包扎紧密，避免松动和氧化。
第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别32台128台256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格按照485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题.如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻.485总线应采用什么样的通讯线必须采用国际上通行的屏蔽双绞线。
通讯工程及综合布线施工规范一．环境检查(一) 工作区、电信间、设备间的检查应包括下列内容：1、工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2、房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3、铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
4、电信间、设备间应提供220V 带保护接地的单相电源插座。
5 、电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。
6 、电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。
(二) 建筑物进线间及入口设施的检查应包括下列内容：1、引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。
2、引入缆线采用的敷设方法应符合设计要求。
3 、管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。
4 、进线间的位置、面积、高度、照明、电源、接地、防火、防水等应符合设计要求。
(三)有关设施的安装方式应符合设计文件规定的抗震要求。
二. 器材及测试仪表工具检查(一) 器材检验应符合下列要求：1、工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相应的质量文件或证书，元出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。
2、进口设备和材料应具有产地证明和商检证明。
3、经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
4、工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
5 、备品、备件及各类文件资料应齐全。
(二) 配套型材、管材与铁件的检查应符合下列要求：1、各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
预埋金属线槽、过线盒、接线盒及桥架等表面涂覆或镀层应均匀、完整，不得变形、损坏。
2、室内管材采用金属管或塑料管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。

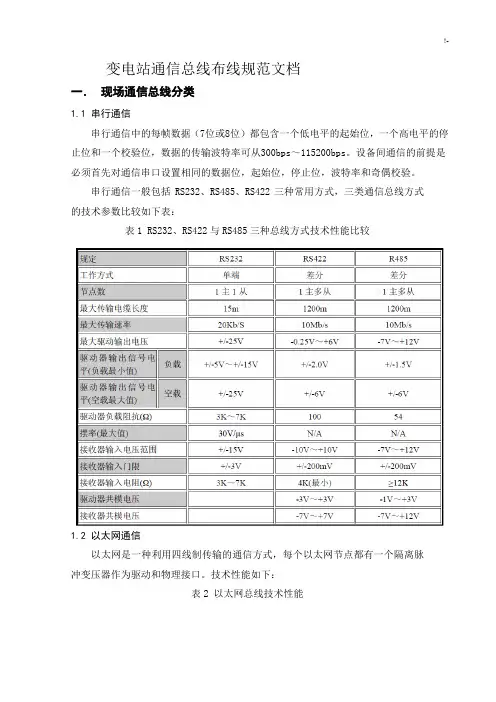

变电站通信总线布线规范文档一．现场通信总线分类1.1 串行通信串行通信中的每帧数据（7位或8位）都包含一个低电平的起始位，一个高电平的停止位和一个校验位，数据的传输波特率可从300bps～115200bps。
设备间通信的前提是必须首先对通信串口设置相同的数据位，起始位，停止位，波特率和奇偶校验。
串行通信一般包括RS232、RS485、RS422三种常用方式，三类通信总线方式的技术参数比较如下表：表1 RS232、RS422与RS485三种总线方式技术性能比较1.2 以太网通信以太网是一种利用四线制传输的通信方式，每个以太网节点都有一个隔离脉冲变压器作为驱动和物理接口。
技术性能如下：表2 以太网总线技术性能二．工程现场应用与布线规范2.1 RS232 通信总线2.1.1 应用场合通信工作站与PC机之间的通信连接，如用CDT，DISA送后台；现场RS232通信接口设备与通信工作站连接，如管理机通GPS时钟；现场RS232通信接口设备与PC机之间的通信连接，如后台通GPS时钟；2.1.2 布线规范1、RS232通信线路的拓扑结构为1对1方式。
2、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。
3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。
在不可避免的强干扰环境（距离高压、大电流设备和线路过近）下，通信线路应在专用钢管内走线，且钢管可靠接地。
4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。
5、布放线缆应有冗余。
通信端口接线两端应预留0.3-06m。
6、通信电缆长度不超过15米。
7、通信线路TXD、RXD必须使用同一对双绞线的2芯，这里规定使用橙白、橙这一对双绞线，GND线规定使用棕色线。
线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。
