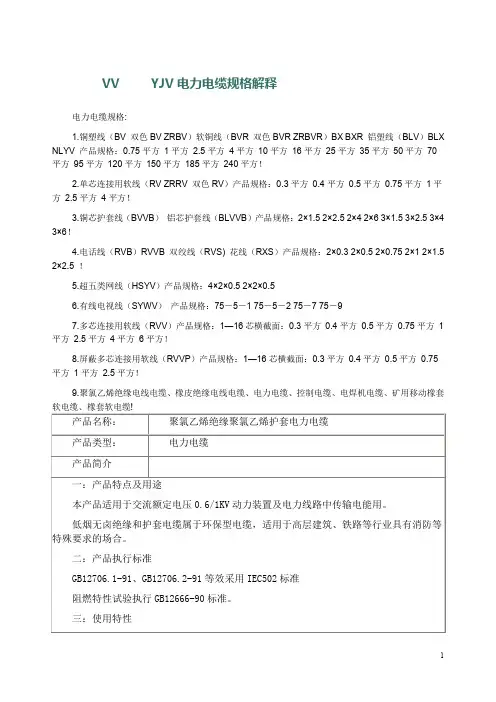

VV YJV电力电缆规格解释电力电缆规格:1.铜塑线（BV 双色BV ZRBV）软铜线（BVR 双色BVR ZRBVR）BX BXR 铝塑线（BLV）BLX NLYV 产品规格：0.75平方1平方2.5平方4平方10平方16平方25平方35平方50平方70平方95平方120平方150平方185平方240平方！2.单芯连接用软线（RV ZRRV 双色RV）产品规格：0.3平方0.4平方0.5平方0.75平方1平方2.5平方4平方！3.铜芯护套线（BVVB）铝芯护套线（BLVVB）产品规格：2×1.5 2×2.5 2×4 2×6 3×1.5 3×2.5 3×4 3×6！4.电话线（RVB）RVVB 双绞线（RVS) 花线（RXS）产品规格：2×0.3 2×0.5 2×0.75 2×1 2×1.5 2×2.5 ！5.超五类网线（HSYV）产品规格：4×2×0.5 2×2×0.56.有线电视线（SYWV）产品规格：75－5－1 75－5－2 75－7 75－97.多芯连接用软线（RVV）产品规格：1—16芯横截面：0.3平方0.4平方0.5平方0.75平方1平方2.5平方4平方6平方！8.屏蔽多芯连接用软线（RVVP）产品规格：1—16芯横截面：0.3平方0.4平方0.5平方0.75平方1平方2.5平方！9.聚氯乙烯绝缘电线电缆、橡皮绝缘电线电缆、电力电缆、控制电缆、电焊机电缆、矿用移动橡套交联聚乙烯绝缘电缆：(铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（IEC60520-2-1997）（YJLV）)一、生产标准：本产品按GB1206、3-91、IEC60502-1997标准制造。
二、使用范围：本产品使用于固定敷设在额定电压35kV及以下的电力传输和电力分配线路上。

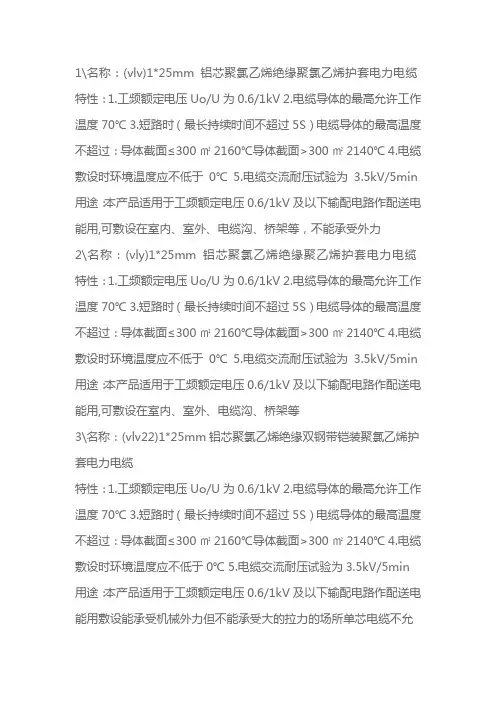

1\名称：(vlv)1*25mm铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆特性：1.工频额定电压Uo/U为0.6/1kV 2.电缆导体的最高允许工作温度70℃ 3.短路时（最长持续时间不超过5S）电缆导体的最高温度不超过：导体截面≤300㎡2160℃导体截面>300㎡2140℃ 4.电缆敷设时环境温度应不低于0℃ 5.电缆交流耐压试验为 3.5kV/5min 用途：本产品适用于工频额定电压0.6/1kV及以下输配电路作配送电能用,可敷设在室内、室外、电缆沟、桥架等，不能承受外力2\名称：(vly)1*25mm铝芯聚氯乙烯绝缘聚乙烯护套电力电缆特性：1.工频额定电压Uo/U为0.6/1kV 2.电缆导体的最高允许工作温度70℃ 3.短路时（最长持续时间不超过5S）电缆导体的最高温度不超过：导体截面≤300㎡2160℃导体截面>300㎡2140℃ 4.电缆敷设时环境温度应不低于0℃ 5.电缆交流耐压试验为 3.5kV/5min 用途：本产品适用于工频额定电压0.6/1kV及以下输配电路作配送电能用,可敷设在室内、室外、电缆沟、桥架等3\名称：(vlv22)1*25mm铝芯聚氯乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆特性：1.工频额定电压Uo/U为0.6/1kV 2.电缆导体的最高允许工作温度70℃ 3.短路时（最长持续时间不超过5S）电缆导体的最高温度不超过：导体截面≤300㎡2160℃导体截面>300㎡2140℃ 4.电缆敷设时环境温度应不低于0℃ 5.电缆交流耐压试验为3.5kV/5min用途：本产品适用于工频额定电压0.6/1kV及以下输配电路作配送电能用敷设能承受机械外力但不能承受大的拉力的场所单芯电缆不允许敷设在磁性管道中的动力装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》3、产品使用特性：1）额定电压U0/U分为450/750V和300/500V。
特种电缆的型号、名称及用途
RVV系列铜芯聚氯乙烯绝缘聚氯乙烯护套软电线产品简介
RVV、RVVB型铜芯聚氯乙烯绝缘聚氯乙烯护套圆型、平安安装用软电线
一、适用范围
产品用于交流额定电压300/300V和300/500V及以下的电器设备、照明、自动化装置等在干燥及潮湿场所可移动的连接。
电线的线芯长期允许工作温度不超过+70℃，电线的安装温度应不低于-15℃
二、产品标准：JBB734-98
三、技术参数
注：
1. X-表示常规的电缆型号。
2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
例：特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。

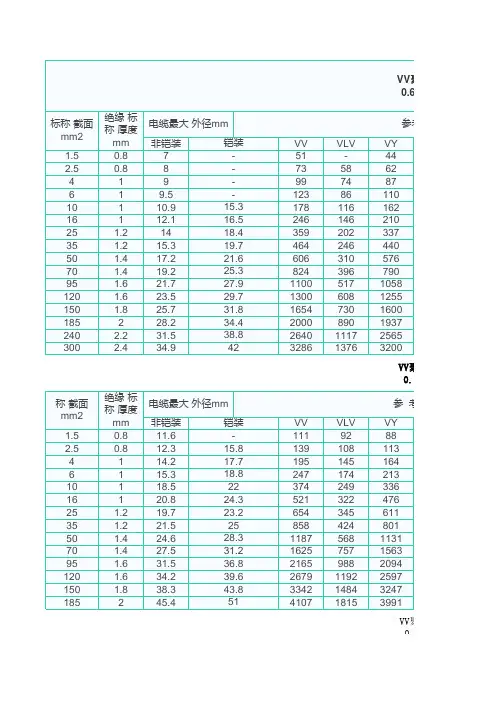

㎏/km单芯PVC 绝缘重 量 ㎏/km VV聚氯0.6/1kV二芯PVC绝缘（VV聚氯0.6/1kV三芯PVC绝缘（重量㎏/kmVV聚氯0.6/1kV三芯PVC绝缘（重量㎏/kmVV聚氯0.6/1kV（三大一小）PVC绝VV聚氯0.6/1kV四芯等截面PVC绝VV电缆说明:铜（铝）芯聚氯乙烯绝缘聚氯乙烯（聚乙烯）护套电力电缆标 准：本产品按国家标准GB12706-2002或国际电工委员会IEC60502-1:2004标准制造型 号： VV，VLV一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV，VLV一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆用 途：供固定敷设在额定交流电压UO/U为0．6/1KV及以下的室内、架空、电缆沟道、管道内的输配电力线路用。
铠装电缆是指电缆外绝缘层内包有一层铁皮，反之则是非铠装。
YJV（电缆）和VV（电缆）区别首先，产品的命名不同，所代表的含义也不同： YJV绝缘用的是交联聚的：VV为塑力缆，YJV即交联电缆，其绝缘层性能优于塑力缆。
YJV只是在绝缘材料上做了交联处理提高了耐载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过于5秒）最高温度不超过摄氏250度。
YJV从长远看比VV好（使用寿命长等），但比VV贵。
从短路允许的VV电缆的各项参数都要高。
在民用建筑中推荐使用YJV，其载流量比VV的大，更为主要的是在电气火灾VV的环保性能差些。
在民用，核电等领域VV已基本被YJV取代，但是在很多的工业企业，VV应用还是非常AV AV聚氯乙烯绝缘电力电缆重量外径载流量参考0.6/1kV二芯PVC绝缘（钢带铠装）电力电缆VV聚氯乙烯绝缘电力电缆重量外径载流量参考0.6/1kV三芯PVC绝缘（钢带铠装）电力电缆A VV聚氯乙烯绝缘电力电缆重量外径载流量参考0.6/1kV三芯PVC绝缘（钢带铠装）电力电缆A VV聚氯乙烯绝缘电力电缆重量外径载流量参考0.6/1kV（三大一小）PVC绝缘（钢带铠装）电力电缆2-1:2004标准制造缆、架空、电缆沟道、管道内的输非铠装。
yjv低压电缆载流量表和vv低压电缆载流量表及低压铜电缆载流量对照表低压电缆通常指0.6/1kv电缆型号，而这个额定电压端常用的型号就是VV电缆和YJV电缆；下面电百科就来介绍下vv/yjv 低压电缆载流量表,低压铜电缆载流量对照表。
一、yjv低压电缆载流量表 1、0.6/1kv-yjv低压铜电缆载流量表（单芯）2、三芯0.6/1kv-yjv低压电缆载流量表 3、四芯电缆三+1芯0.6/1kv-yjv低压电缆载流量表 4、3+2芯0.6/1kv-yjv低压电缆载流量表二、vv低压电缆载流量表三、低压铜电缆载流量对照表另外还有yjv22、VV22铠装电缆也是0.6/1kv低压电缆载流量如下所示： 1、YJV22低压铜电缆载流量对照表2、yjv22电缆载流量表（两芯） 3、YJV22交联绝缘铠装电缆载流量表（三芯） 4、YJV22交联绝缘铠装电缆载流量表（四芯） 5、YJV22电缆载流量表（3+1芯） 6、vv22低压铜电缆载流量对照表三、低压电缆和高压电缆区别电力电缆依据电压等级不同被习惯性分为弱电电缆450/750V及以下、低压电缆0.6/1kV、中压电缆3-35kV、高压电缆35-110kv以及超高压电缆110-750kV。
低压电缆使用普通的聚氯乙烯和交联聚乙烯就能生产，低压电缆又有交联和普通的区分，而中高压电缆则没有这样的区分，均为交联电缆，6kv-35kv的使用三层共挤，高密度交联聚乙烯生产。
1KV的低压电缆和6/10kV，8.7/10kV的中压电缆，前者是电压等级1kV，常用产品有：VV/YJV聚氯乙烯/交联聚乙烯绝缘绝缘聚氯乙烯护套电力电缆：结构：导体+绝缘+填充+绕包带+护套，VV22/YJV22聚氯乙烯/交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆结构：导体+绝缘+填充+（绕包带）+内衬层+钢带+外护套。
更多关于低压电缆载流量参数问题请关注电百科，盗载必究。

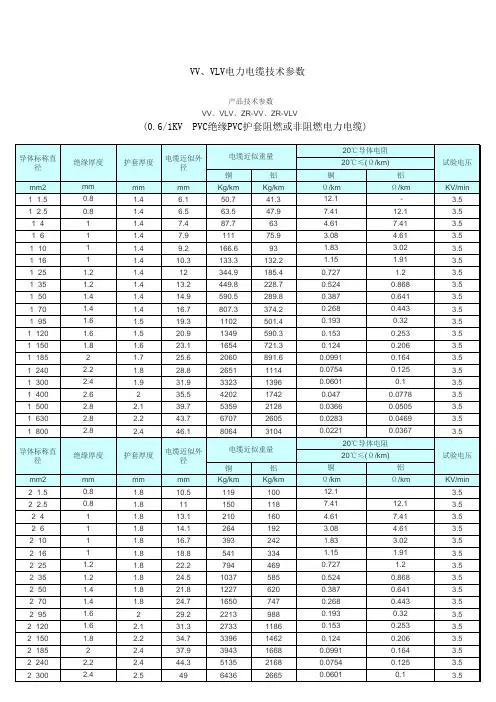

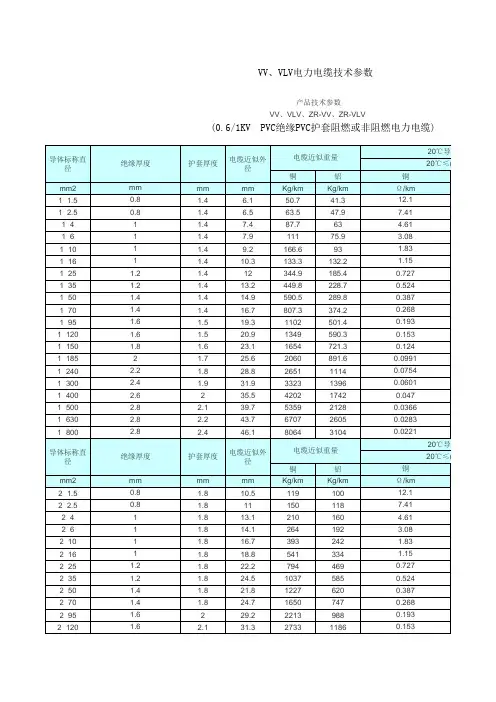

VVVLV电力电缆技术参数
1.VV电力电缆技术参数：
VV电缆是一种常用的绝缘电缆，具有以下技术参数：
-额定电压：根据使用场合的不同，VV电缆的额定电压可以为
0.6/1kV、3.6/6kV、6/10kV、8.7/15kV、26/35kV等多种规格。
-绝缘材料：VV电缆的绝缘材料通常采用聚乙烯（PE）材料，具有优良的电绝缘性能和耐电压能力。
-载流体：VV电缆的导体材料一般采用高纯铜或铝，有些型号的电缆还可以使用铜包铝导体。
-外护层：VV电缆的外护层通常采用聚氯乙烯（PVC）材料，具有阻燃、耐磨、耐化学腐蚀等特性。
2.VLV电力电缆技术参数：
VLV电缆是一种铝芯绝缘电缆，具有以下技术参数：
-额定电压：通常情况下，VLV电缆的额定电压为0.6/1kV，可用于低压输配电系统。
-绝缘材料：VLV电缆的绝缘材料也是采用聚乙烯（PE）材料，具有优良的电绝缘性能和耐电压能力。
-载流体：VLV电缆的导体材料采用高纯度铝材或铝合金材料制成，具有良好的导电性能。
-外护层：VLV电缆的外护层通常采用聚氯乙烯（PVC）材料，具有阻燃、耐磨、耐化学腐蚀等特性，保护电缆内部的导体和绝缘层。
综上所述，VV电力电缆和VLV电力电缆在额定电压、绝缘材料、载流体和外护层等技术参数上存在一些差异。
VV电缆一般采用铜导体，额定电压可以比VLV电缆更高，而VLV电缆采用铝导体，额定电压通常为0.6/1kV。
此外，两种电缆的绝缘材料和外护层材料相同，均采用聚乙烯和聚氯乙烯材料，具有相似的性能特点。

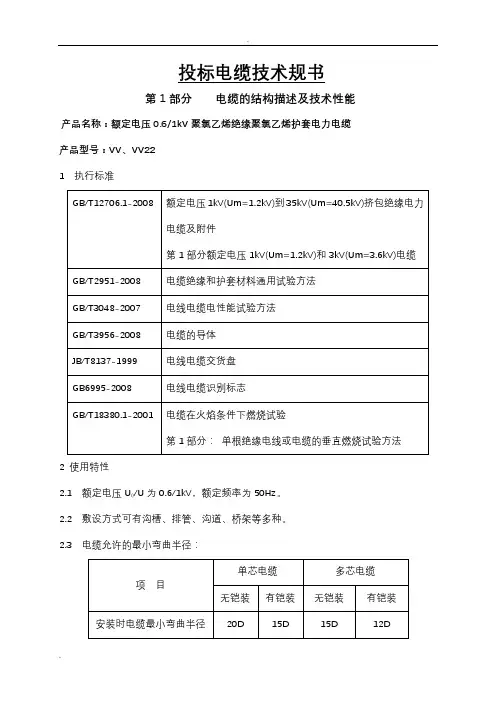

投标电缆技术规书第1部分电缆的结构描述及技术性能产品名称：额定电压0.6/1kV聚氯乙烯绝缘聚氯乙烯护套电力电缆产品型号：VV、VV221 执行标准2 使用特性2.1 额定电压U0/U为0.6/1kV，额定频率为50Hz。
2.2 敷设方式可有沟槽、排管、沟道、桥架等多种。
2.3 电缆允许的最小弯曲半径：3 工作特性及条件3.1 电缆导体的长期允许工作温度为70℃。
3.2 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
4 技术要求4.1 导体4.1.1 导体结构、性能及外观符合GB/T3956-2008的规定。
4.1.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
4.2 绝缘4.2.1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体。
绝缘表面平整，色泽均匀。
绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
4.2.2 绝缘采用PVC/A型聚氯乙烯混和物，绝缘的最薄点厚度不小于标称值的90%-0.1mm。
表1 额定电压0.6/1kV的聚氯乙烯绝缘电力电缆的绝缘标称厚度(VV)4.2.3 绝缘线芯采用颜色识别，分色规则符合GB6995-2008的规定。
4.3 缆芯、填充及衬层4.3.1 电缆绝缘线芯成缆方向为右向。
4.3.2 电缆的缆芯中用非吸湿性材料填充。
4.3.3 VV22型电缆成缆线芯外绕包两层PVC黑带作为衬层，其厚度符合GB/T12706.1-2008的规定。
4.4 铠装(适用于VV22型电缆)4.4.1 单芯电缆采用双层不锈钢带铠装，多芯电缆铠装采用双层镀锌钢带铠装。
4.4.2 钢带螺旋式绕包，绕包间隔不超过钢带宽度的50%。
4.4.2 钢带厚度符合GB/T12706.1-2008的规定，钢带绕包圆整光滑。
4.5 外护套4.5.1 电缆外护套紧密挤包在成缆线芯或铠装层上，护套表面光洁，色泽均匀。
4.5.2 电缆外护套材料采用PVC/ST1聚氯乙烯混和物；护套厚度符合GB/T12706.1-2008的规定，铠装电缆护套上任一处最小厚度不小于标称值的80%-0.2mm，非铠装电缆护套上任一处最小厚度不小于标称值的85%-0.1mm。
投标电缆技术规范书
第1部分电缆的结构描述及技术性能产品名称：额定电压1kV聚氯乙烯绝缘聚氯乙烯护套电力电缆产品型号：VV、VV22
1 执行标准
2 使用特性
额定电压U0/U为1kV，额定频率为50Hz。
敷设方式可有沟槽、排管、沟道、桥架等多种。
电缆允许的最小弯曲半径：
3 工作特性及条件
电缆导体的长期允许工作温度为70℃。
短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
4 技术要求
导体
4.1.1 导体结构、性能及外观符合GB/T3956-2008的规定。
4.1.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
绝缘
4.2.1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体。
绝缘表面平整，色泽均匀。
绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
4.2.2 绝缘采用PVC/A型聚氯乙烯混和物，绝缘的最薄点厚度不小于标称值的90%-0.1mm。
表1额定电压1kV的聚氯乙烯绝缘电力电缆的绝缘标称厚度(VV)
4.2.3 绝缘线芯采用颜色识别，分色规则符合GB6995-2008的规定。
缆芯、填充及内衬层
4.3.1 电缆绝缘线芯成缆方向为右向。
4.3.2 电缆的缆芯中用非吸湿性材料填充。
4.3.3 VV22型电缆成缆线芯外绕包两层PVC黑带作为内衬层，其厚度符合GB/的规定。
铠装(适用于VV22型电缆)
4.4.1 单芯电缆采用双层不锈钢带铠装，多芯电缆铠装采用双层镀锌钢带铠装。
4.4.2 钢带螺旋式绕包，绕包间隔不超过钢带宽度的50%。
4.4.2 钢带厚度符合GB/的规定，钢带绕包圆整光滑。
外护套
4.5.1 电缆外护套紧密挤包在成缆线芯或铠装层上，护套表面光洁，色泽均匀。
4.5.2 电缆外护套材料采用PVC/ST1聚氯乙烯混和物；护套厚度符合GB/的规定，铠装
电缆护套上任一处最小厚度不小于标称值的80%-0.2mm，非铠装电缆护套上任一处最小厚度不小于标称值的85%-0.1mm。
5 成品电缆
成品电缆的机械物理性能等技术指标符合表1的规定。
成品电缆经受3500V交流电压，时间5min的试验而不击穿。
电缆的绝缘电阻常数：20℃时，不小于Ω·km；70℃时，不小于Ω·km。
电缆导体20℃时直流电阻符合GB/T3956-2008的规定。
成品电缆的不圆度不大于10%。
5.6 成品电缆的外护套能通过GB/的不延燃试验。
5.7 成品电缆表面连续印有电缆型号、电压、厂名、尺码等标志。
标志字迹清楚，容易辨认、耐擦，并符合规定。
6 试验
例行试验
例行试验在每一根电缆制造长度上进行，例行试验项目如下：
抽样试验
抽样试验频次符合GB/规定，试验项目如下：
电缆型式试验内容及方法符合GB/的规定。
7 包装及运输和保管
电缆妥善包装在符合JB/T8137-1999规定要求的电缆盘上交货。
电缆端头可靠密封，伸出盘外的电缆端头加保护罩，伸出的长度不小于300mm。
每盘电缆附有产品质量检验合格证，电缆盘上标明：
a．制造厂名或商标；
b.电缆型号及规格；
c.长度，m；
d.毛重，kg；
e.制造日期：年月；
f.表示电缆盘正确滚动方向的符号；
g.标准编号。
运输和保管应符合下列要求:
a.电缆应避免露天存放，电缆盘不允许平放
b.运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆；
c.吊装包装件时，严禁几盘同时吊装。
在车辆、船舶等运输工具上，电缆盘必须放
稳，并用合适方法固定，防止互撞或翻倒。
表1 额定电压1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VV22)主要性能指标
第2部分电缆所用原材料供应商一览表和结构简图
投标电缆所需主要原材料及供应商一览表
VV:
第3部分电缆的质量检验、技术支持及生产工艺特点
1. 制造与检验
我方提供的电缆都严格按照国家相关的标准、规范进行制造与检验，提供电缆的质量证明书，并根据检验结果出具检验报告。
我方的质量体系通过了ISO9001国际认证，在电缆的生产制造过程中，我方严格按照ISO9001质量标准进行控制，特别注重关键工序的控制。
在电缆的制造与检验过程中，欢迎买方人员前来我厂监造、验证、指导，我方将全力配合与支持。
2 技术支持与工程配合
对于买方在电缆检验、安装、运行、调试及维护等过程中所需技术支持，我方将积极配合与支持，及时提供安装、操作、使用、维护技术说明书等技术文件。
根据工程需要可以召开设计联络会或其它形式解决设计制造中的问题。
3．投标电缆设计正常使用寿命不小于30年。
4 低压电力电缆工艺特点简述
、我厂选用优质无氧铜杆采用最先进的连续退火拉丝机拉制铜单线，保证了导体所用铜单线有较高的导电率，导体电阻小，降低线路损耗，大大提高了电缆载流量。
同时铜单线退火充分均匀，保证了铜单线的柔软性，导体机械内应力小，便于电缆敷设。
、对于大截面的电力电缆，其导体采用紧压型，导体表面光滑、密实，保证了导体与绝缘的紧密结合，大大降低尖端和气隙放电的可能性。
同时，导体紧压程度高，紧压系数达到90%，有效地隔断了导体中“毛细管”，阻止了水份的纵向渗透，避免电缆绝缘中“水树”的形成，在电缆的运行过程中能有效地延长电缆的使用年限。
、采用先进的挤塑机，使塑料塑化充分均匀，挤出紧密，挤出绝缘和护套厚度均匀一致，塑料表面光滑，表观性能好。
、采用先进的成缆机，保证成缆绝缘线芯所受扭转小，成缆线芯圆整。
、采用先进的钢带铠装机(用于铠装电缆)，保证钢带铠装平整服贴，铠装质量好。
、产品具有质量性能稳定，安全性高，使寿命长，不需维护等优点。
交联电缆同时还有载流量大、短时过载能力强，耐化学性能好等特点。
