电缆技术参数表

橡套电缆技术参数
产品名称:
产品说明:
本产品适用交流额定电压450/750V及以下家用电器，电动工具和各种移动电器设备。

一、生产执行标准：JB8735.2-1998
二、使用特性
1、额定电压300/500V（YZ型），450/750V（YC）型；
2、线芯的长期允许工作温度应不超过65℃；
3、“W”型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用；
4、-ZR型电缆具有阻燃性能。

三、型号、名称及主要用途用表1
表1
四、规格范围如表2
表2
五、规格尺寸及技术参数如表3～表5
表3 YQ，YQW型300/300V
表4 YZ，YZW型300/500V
表5 YZ，YZW型300/500V
六、交货要求
1、成圈100M，成盘应大于100M；
2、短段电缆不小于10M，短段电缆的交货数量不超过交货总长度10%，且每个包装件应不超过五段；
3、根据双方协议允许任何长度的电缆交货，长度误差为±0.5%；
4、用户对产品有阻燃特性要求，在合同中需另补充协议。

橡套软电缆。

YJV22-4×50技术参数：20Cº导体电阻每千米小于等于0.387欧母。

外绝缘厚度2毫米。

内绝缘厚度1毫米。

载流量185安培。

单丝直径2.52MM×17根。

YJV22-4×95技术参数：20Cº导体电阻每千米小于等于0.193欧母。

外绝缘厚度2.5毫米。

内绝缘厚度1.2毫米。

载流量270安培。

单丝直径2.52MM×19根。

YJV22-4×120技术参数：20Cº导体电阻每千米小于等于0.153欧母。

外绝缘厚度3毫米。

内绝缘厚度1.4毫米。

载流量305安培。

单丝直径2.52MM×24根。

YJV22-4×150技术参数：20Cº导体电阻每千米小于等于0.124欧母。

外绝缘厚度3毫米。

内绝缘厚度1.4毫米。

载流量345安培。

单丝直径2.52MM×30根。

YJV22-4×185技术参数：20Cº导体电阻每千米小于等于0.0991欧母。

外绝缘厚度3毫米。

内绝缘厚度1.6毫米。

载流量390安培。

单丝直径2.52MM×37根。

电缆验收标准：1、成品电缆护套应有制造厂名、产品型号及规格、电压、生产许可证编号、商标等连续标志，且必须字迹清晰、耐擦。

包装应符合成盘交货的要求。

提供电缆生产厂商的国税专用发发票。

铜材必须为优质电解铜，纯度要达到99.99%。

绝缘材料为一代硅烷料。

外护套为一代聚氯乙稀。

YJV22-5×10技术参数：20Cº导体电阻每千米小于等于1.84欧母。

外绝缘厚度1.8毫米。

内绝缘厚度1毫米。

载流量66安培。

单丝直径1.35MM×7根。

YJV22-5×16技术参数：20Cº导体电阻每千米小于等于1.15欧母。

外绝缘厚度1.8毫米。

内绝缘厚度1毫米。

载流量96安培。

单丝直径1.71MM×7根。

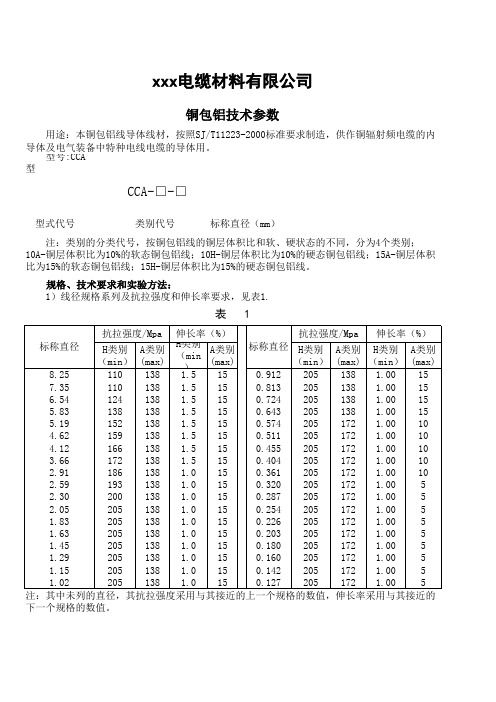

xxx电缆材料有限公司铜包铝技术参数用途：本铜包铝线导体线材，按照SJ/T11223-2000标准要求制造，供作铜辐射频电缆的内导体及电气装备中特种电线电缆的导体用。

型号:CCA型CCA-□-□型式代号 类别代号 标称直径（mm）注：类别的分类代号，按铜包铝线的铜层体积比和软、硬状态的不同，分为4个类别；10A-铜层体积比为10%的软态铜包铝线；10H-铜层体积比为10%的硬态铜包铝线；15A-铜层体积比为15%的软态铜包铝线；15H-铜层体积比为15%的硬态铜包铝线。

规格、技术要求和实验方法：1）线径规格系列及抗拉强度和伸长率要求，见表1.表 1注：其中未列的直径，其抗拉强度采用与其接近的上一个规格的数值，伸长率采用与其接近的下一个规格的数值。

表 22）表1中标称线径规格系列尺寸偏差规定，直径小于0.300mm的铜包铝线，其偏差不超过±0.003mm；直径等于或大于0.003mm的铜包铝线，其偏差不超过标称直径的±1%（偏差的数值约至小数点后两位数字）。

对10A和10H线，其厚度最薄点不小于线半径的3.5%。

对15A和15H线，其厚度最薄点不小于线半径的5.0%。

同轴电缆常用铜包铝线的最薄铜层厚度和5-100MHz信号传输时的趋肤深度计算结果，见表2。

7）外观质量：铜包铝线由铝芯线和紧密包覆其外的铜层构成。

铜层应均匀连续地包覆在铝芯线上，其表面应光滑圆整，不得有凹痕、裂纹、露铝及明显锈斑等缺陷。

对10A和10H线，其铜层体积比应不小于8%且不大于12%。

对15A和15H线，其铜层体积比应不小于13%且不大于17%。

5）直流电阻率：铜包铝线在20℃时的直流电阻率应符合表3的规定值。

6）标称密度：当订货合同有要求时，密度作为检验项目之一。

铜包铝线在20℃时的标称密度及其偏差应符合表4的规定值。

3）铜层厚皮、铜包铝线的铜层厚度最薄点应满足以下规定：8）技术性能实验（包括：铜层密实性、铜铝粘合性）及检测规则按SI/T11223-2000标准中第6、7两节规定的方法标准进行，并评定。

4、电线电缆技术参数表4.1、1kV电缆技术参数和性能要求运行条件系统标称电压和频率：（1）0.6/1kV，50Hz（2）DC1000V系统接地方式：中性点直接接地系统。

环境条件:环境温度：-32.2℃～+40℃。

敷设条件:敷设环境有直埋、管槽、排管、沟道、隧道、桥架、竖井等多种方式。

地下敷设时电缆局部可能完全浸于水中。

运行要求电缆导体的长期最高额定温度：交联聚乙烯为90℃。

短路时（不小于5S）电缆导体的最高温度不超过：交联聚乙烯为250℃。

电缆最小弯曲半径应满足：多芯电缆≤12D。

其中D为电缆外径。

电缆地下敷设时需满足局部可能完全浸于水中的运行要求。

技术要求本次采购的0.6/1kV铠装交联聚乙烯绝缘电力电缆，其技术参数除应符合GB/T 12706.1-2008的要求以外，还应满足本标书以下要求。

（1）导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线，并符合GB/T3956-1997标准。

铜导体材料为无氧圆铜杆（铜的纯度≥99.9%），并注明铜杆的来源地。

（2）聚乙稀电力电缆绝缘层应为挤包制成，交联聚乙烯电力电缆绝缘层应为添加交联剂后挤包交联而成。

绝缘标称厚度应符合GB/T 12706.1-2008的规定，绝缘层的横断面上应无目力可见的气泡和沙眼等缺陷，禁止使用翻新料。

（3）钢带铠装应采用双层镀锌钢带，钢带应采用具有商品质量认可的热轧或冷轧钢带，绕包应圆整光滑。

（投标时应注明镀锌）（4）电力电缆的外护套性能符合现行国家标准要求。

（5）成品电缆的表面应连续、清晰地印刷厂名、型号规格、电压、制造年份、计米长度标志。

（6）承包方应用铁木结构电缆盘。

电缆盘应能承受所有在运输，现场搬运或在任何气象条件下户外至少储存3年期间可能遭受的外力作用。

并且电缆盘应承受在安装或处理电缆时所可能遭受的外作用力不会损伤电缆及盘本身。

电缆盘筒体最小直径应符合电缆最小弯曲半径。

1kV电缆技术参数表承包方根据以下表格填写规格参数4.2、10kV交流电缆技术性能要求基本要求电缆外皮上以0米起点，以1米为单位打上长度标尺及型号规格、电压等级等参数，且能保证不易磨掉。

注生产厂：同附表1-3。

附表1-10 1kV ZLQ11、ZLQD11型四芯电力电缆技术数据
附表1-11 1〜35kV ZQ11、ZQD11型单芯电力电缆技术数据
附表1-12 1〜35kV ZLQ11、ZLQD11型单芯电力电缆技术数据
注生产厂：同附表1-3。

附表1-23 1〜10kV ZQ120、ZQD120型三芯电力电缆技术数据
电力电缆结构尺寸及电气性能(YJV 、YJLV)
附表1-40 12/20kV 三芯交联聚乙烯绝缘、聚氯乙烯护套 电力电缆结构尺寸及电气性能(YJV 、YJLV)
1-34
26/35kV 三芯交联聚乙烯绝缘、聚氯乙烯护套 电力电缆结构尺寸及电气性能(YJV 、YJLV)
附表1-41
注生产厂：山东省青岛汉缆集团有限公司。

附表1-54 YJLY 、YJLV 型铝芯37/66kV 交联聚乙烯绝缘铜丝屏蔽电力电缆结构尺寸及电气性能。

江苏中煤电缆集团有限公司额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆产品使用说明书•电缆结构图及部件名称MCPT-0.66/1.14；MCPT-1.9/3.3 MCPTJ-0.66/1.14；MCPTJ-1.9/3.3101—动力线芯导体；2—动力线芯绝缘；3—金属/纤维编织屏蔽；4—地线芯导体；5—监视线芯导体；6—控制线芯导体；7—监视线芯绝缘；8—控制线芯绝缘；9—控制线芯包覆层；10—护套型号芯数标称^(mm2) MCPT—0.66/1.14 3+1 16~185MCPTJ—0.66/1.14 3+1+1 16~185MCPT—1.9/3.3 3+1 35~185MCPTJ—1.9/3.3 3+1+1 35~185•技术参数MCPT-0.66/1.14芯数X导体标称截面(mm2) 标称厚度(mm) 动力线芯地线芯动力线芯绝缘护套3X16 1X16 1.5 5.03X25 1X16 1.6 5.03X35 1X16 1.6 5.03X50 1X25 1.7 5.33X70 1X35 1.8 5.83X95 1X50 2.0 6.43X120 1X70 2.2 7.03X150 1X70 2.4 7.03X185 1X95 2.4 7.5煤矿用移动轻型软电缆产品使用说明书•电缆结构图及部件名称1—导体；2—绝缘；3—填芯；4—护套•电缆的型号、规格型号芯数标称^(mm 2)MYQ0.3/0.52-123+11.0-61.5-6•技术参数MYQ-0.3/0.5芯数X 导体标称截面(mm 2)标称厚度(mm)芯数X 导体标称截面(训2)标称厚度(mm) 绝缘护套 绝缘护套2X 1.0 0.6 1.5 7X 1.0 0.6 1.5 2X 1.5 0.8 1.5 7X 1.5 0.8 2.2X 2.5 1.0 1.5 7X 2.5 1.0 2.0 2X 4 1.0 2.0 7X 4 1.0 2.5 2X 6 1.0 2.0 7X 6 1.0 2.5 3X 1.0 0.6 1.5 12X 1.0 0.6 2.3X 1.5 0.8 1.5 12X 1.5 0.8 2.5 3X 2.51.01.512X 2.51.02.5 2 3 4额定电压0.66/1.14kV 及以下移动橡套软电缆产品使用说明书•电缆结构图及部件名称—动力线芯导体；2—填充；3—绝缘；4—绝缘屏蔽；5—地线芯导体；6—护套•电缆的型号、规格型号芯数标称^(mm 2)MY —0.38/0.66 3+1 4~185 MYP —0.38/0.663+1 4~185 MYP —0.66/1.143+110~1853X 4 1.0 2.0 3X 6 1.0 2.0 4X 1.0 0.6 1.5 4X 1.5 0.8 1.5 4X 2.5 1.0 2.0 4X 41.02.0 4X 61.02.512X 4 1.0 3.0 12X 6 1.0 3.0 3X 1.5+1X 1 0.8/0.6 1.5 3X 2.5+1X 1.5 1.0/0.8 2.0 3X 4+1X 2.51.0/1.02.5 3X 6+1X 41.0/1.02.5•技术参数MY、MYP-0.38/0.66MYP-0.66/1.14额定电压1.9/3.3kV及以下采煤机用软电缆产品使用说明书•电缆结构图及部件名称1-动力线芯导体忐一接地统芯导体;3—控制线芯字5—外护专门芯数出一经维翳典加油常称截面( MC—0.38/0.663+116~185MCP—0.38/0.663+116~185MCP—0.66/1.143+135~185MCP—0.66/1.143+3/350~185MCP—1.9/3.33+135~185MCP—1.9/3.33+3/335~185•技术参数MC、MCP-0.38/0.66芯数X导体标称截面(mm2)标称厚度(mm)动力线芯地线芯动力线芯绝缘护套3X16 1X4 1.6 4.53X25 1X6 1.8 5.53X35 1X6 1.8 5.53X50 1X10 2.0 5.53X70 1X16 2.0 6.03X95 1X25 2.2 6.0 3X120 1X35 2.2 6.5 3X150 1X35 2.4 6.5 3X185 1X50 2.4 7.0额定电压8.7/10kV 及以下煤矿用移动金属屏蔽橡套软电缆产品使用说明书•电缆结构图及部件名称 垫芯 动力线芯导体半导电包带和裸监视芯内护套橡皮外护套 ，•一绝缘屏蔽（兼作地线）.动力线芯绝缘导体屏蔽图1MYPTJ图2MYPT垫芯 橡皮外护套 绝缘屏蔽（兼作地线）动力线芯绝缘 导体屏蔽 动力线芯导体•电缆的型号、规格 标称截面（mm ?）煤矿用聚氯乙烯绝缘电力电缆产品使用说明书•技术参数•电缆结构图及部件名称煤矿用四芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆煤矿用四芯聚氯乙烯绝缘聚氯乙烯护套电力电缆包用/体Conductor 纪绎InsuLation ^i^Filler 处步O^T ershea tli__ 煤矿用三芯聚氯乙烯绝缘聚氯乙烯护套电力电.导-冰心口口ductor 绝十置I IISLL I SI ion M 无Filler 包，Tape 外如■弱0可4工煤矿用3+1芯聚氯乙烯绝缘聚氯乙烯护套电力电导伟Conductor 她名象Insulati-on夕卜护奏Oversheath（钢他铠；装Steeltapea rmour里先I'iIler包带0P£煤矿用交联聚乙烯绝缘电力电缆产品使用说明书•电缆的型号、规格型号芯数额定电压(kV )0.6/1 1.8/33.6/6、6/66/10、8.7/10标称截面(mm 2)MYJV 3 1.5~300 10~300 25~300 25~300 MYJV” 22 3 4~300 10~300 25~300 25~300 MYJV”323 4~300 10~300 25~300 25~300 MYJV.4234~30010~30025~30025~300•技术参数 导体标称 截面额定电压(kV )0.6/1 1.8/33.6/66/6、6/108.7/10mm 2绝缘标称厚度mm1.5 0.72.5 0.74 0.76 0.710 0.7 2.0 2.516 0.7 2.0 2.5 3.425 0.9 2.0 2.5 3.4 4.5 35 0.9 2.0 2.5 3.4 4.5 50 1.0 2.0 2.5 3.4 4.5 701.12.02.53.44.5钢带铠装Siuelrapearmour导体ConducsrIRSLilaiion 填充Filler包带鱼口Overs-heath煤矿用3+1芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电95 1.1 2.0 2.5 3.4 4.5 120 1.2 2.0 2.5 3.4 4.5 150 1.4 2.0 2.5 3.4 4.5 185 1.6 2.0 2.5 3.4 4.5 240 1.7 2.0 2.6 3.4 4.5 3001.82.02.83.44.5•电缆结构图及部件名称见下图。
