51单片机常用汇编语言助记符英文全称

DJNZ(DecrementJumpifNotZero)减１后不为０则转移；
JZ(JumpifZero)结果为０则转移；
JNZ(JumpifNotZero)结果不为０则转移；
JC(JumpiftheCarryflagisset)有进位则转移；
JNC(JumpifNotCarry)无进位则转移；
JB(JumpiftheBitisset)位为１则转移；
ANL(ANDLogic)逻辑与；
XRL(Exclusive-ORLogic)逻辑异或；
CLR(Clear)清零；CPL(Complement)取反；
RL(Rotateleft)循环左移；
RLC(RotateLeftthroughttheCarryflag)带进位循环左移；
RR(RotateRight)循环右移；
XCH(Exchange)字节交换；
XCHD(Exchangelow-orderDigit)低半字节交换；
PUSH(PushontoStack)入栈；
POP(PopfromStack)出栈；
（2）算术运算类指令（8种助记符）
ADD(Addition)加法；
ADDC(AddwithCarry)带进位加法；
RRC(RotateRightthroughttheCarryflag)带进位循环右移；
SWAP(Swap)低4位与高4位交换；
（4）控制转移类指令（17种助记符）
ACALL（AbsolutesubroutineCall）子程序绝对调用；
LCALL（LongsubroutineCall）子程序长调用；
PUSHF---->pushflagPOPF---->popflag
PUSHD---->pushdflagPOPD---->popdflag

MCS-51单片机汇编指令操作码助记符和英文全称对照

直接寻址方式访问以下三种存储空间：
1．特殊功能寄存器（只能用直接寻址方式访问）。

2．内部RAM的低128字节（对于8032/8052等单片机，其内部高128字节RAM（80H~0FFH）不能用直接寻址方式访问，而只能用寄存器间接寻址方式访问）。

3．位地址空间。

寄存器间接寻址方式是由指令指出某一个寄存器的内容作为操作数的地址。

（寄存器的内容不是操作数，而是操作数所在的存储器地址。

）
寄存器间接寻址使用当前工作寄存器区中R0或R1作地址指针（堆栈操作指令用栈指针SP）来寻址内部RAM（00H~0FFH）。

寄存器间接寻址也适用于访问外部扩展的数据存储器，用R0、R1或DPTR作为地址指针。

寄存器间接寻址用符号@表示。

相对寻址相对寻址方式以PC的内容作为基地址，加上指令中给定的偏移量，所得结果送PC寄存器作为转移地址。

应注意偏移量是有符号数，在-128~+127之间。

寻址方式及相关的存储空间
特殊功能寄存器只能采用直接寻址，而内部RAM高128字节只能采用寄存器间接寻址。

目的操作数不能采用立即寻址，@Ri中的i范围为0和1，@Rn中的n范围为0~7，每条指令中最多只能有1个Rn或者@Ri。

下面的都是错的：
MOV #30H ，40H
MOV A ，@R2。

C51单片机寄存器功能_指令_助记符

C51单片机寄存器功能_指令_助记符单片机整理8051单片机的引脚图内存单元：0000H:系统复位后PC值为0000H，一般0000H开始前三个单元放一个无条件转移指令0003H-0033H中断服务程序的入口地址：0003H：外部中断0中断服务程序的入口地址000BH：定时/计数器0中断服务程序的入口地址0013H：外部中断1中断服务程序的入口地址001BH：定时/计数器1中断服务程序的入口地址0023H：串行口中断服务程序的入口地址002BH：预留0033H：LVD（内部低电压检测）中断服务程序的入口地址特殊功能寄存器：与运算相关1、ACC---是累加器，通常用A表示地址为E0H，复位值00H，自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。

该标志常用作程序分枝转移的判断条件。

2、B--一个寄存器地址为F0H，复位值00H，在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。

每个机器周期都有硬件来复位。

改为用以累加器为1的位数是奇数还是偶数。

若累加器A中为1位数是奇数，则P标志位置1，否则P标志位清0.在串行口通信中，此标志位具有重要的定义，用来传送奇偶校验位，以检验传输数据的可靠性，应用时将P 置入串行帧中的奇偶校验为即可。

(2) OV：溢出标志位进行算术运算时，如果产生溢出，则由硬件将OV置1,可以理解为溢出为真，标识运算结果超出了目的寄存器A所能标识的有效数范围（-128~127），否则OV清0，可以理解为溢出为假。

(3) RS1、RS0：工作寄存器区选择（4）F0：用户标志位由用户置位或复位，可以作为一个用户自定义的状态标志（5）AC：辅助进位标志进行加法或减法运算时，若低4位向高4位有进位或借位时，AC 将被元件置1，否则置0.AC位常用于十进制调整指令和压缩BCD运算等。

（6）CY:进位标志进行算术运算时，由硬件置位或复位，表示运算过程中，最高位是否有进位或借位的状态，进行位操作时，CY被认为是位累加器，它的作用相当于CPU中的累加器A。

MCS51汇编指令

A）+#data→（A）累加器A中的数据与立即数#data相加，结果存在A中
２
１
ADD A,direct
A）+（direct）→（A）累加器A中的数据与直接地址单元中的数据相加，结果存在A中
２
１
指令格式（助记符）
指令功能说明
字节
周期
ADD A,Rn
（A）+（Rn）→（A）累加器A中的数据与工作寄存器Rn中的数据相加，结果存在A中
如A的内容与直接地址内的数据不同，则短跳转
3
2
CJNE A，#data，rel
如A的内容与立即数不同，则短跳转
3
2
CJNE Rn，#data，rel
如Rn寄存器中的数据与立即数不同，则短跳转
3
2
CJNE @Ri，#data，rel
如间接地址的数据与立即数不同，则短跳转
3
2
DJNZ Rn，rel
Rn寄存器中的数据减1，若不为0，则短跳转，否则执行下条指令
3
2
MOV direct,#data
#data→（direct）立即数→直接地址单元direct
3
2
MOV direct,A
（A）→（direct）累加器A中的数据→直接地址单元direct
2
2
MOV direct,Rn
（Rn）→（direct）寄存器Rn中的数据→直接地址单元direct
2
2
MOV direct,@Ri
当进bit=1跳至rel，并且清除此bit为0，否则执行下一条指令
3
3
ACALL addr11
2K范围内子程序调用
2
2
LCALL addr16

51单片机指令助记

RET 子程序返回 1 24
RETI 中断返回 1 24
AJMP addr11 绝对短转移 2 24
LJMP addr16 长转移 3 24
SJMP rel 相对转移 2 24
JMP @A+DPTR 相对于DPTR的间接转移 1 24
控制转移指令共有17条，可分为“无条件转移指令” “有条件转移指令” “子程序调用指令” 及 “返回指令”。
5、布尔变量操作类指令
助记符功能说明字节数振荡周期
CLR地址位 2 12
SETB C 置进位位 1 12
DEC Rn 寄存器减1 1 12
DEC direct 直接地址单元内容减1 2 12
DEC @Ri 间接RAM内容减1 1 12
MUL A,B A乘以B 1 48
DIV A,B A除以B 1 48
DA A 累加器进行十进制转换 1 12
RRC A 累加器带进位循环右移 1 12
SWAP A 累加器半字节交换 1 12
4、控制转移类指令
助记符功能说明字节数振荡周期
ACALL addr11 绝对短调用子程序 2 24
LACLL addr16 长调用子程序 3 24
MOV direct,direct 直接地址单元中的数据送入直接地址单元 3 24
MOV direct,@Ri 间接RAM中的数据送入直接地址单元 2 24
MOV direct,#data8 8位立即数送入直接地址单元 3 24
MOV @Ri,A 累加器内容送入间接RAM单元 1 12
如果左边的数(A,Rn,@Ri)大或者等于右边的数(direct,#date8)，则CY=0；否则CY=1)

51单片机汇编语言指令教程(校对版)

03
02
01
00
返回前一次
2.2.3立即寻址
指令本身直接含有所需要的8位或16位的操作数。
将此数称为“立即数”（使用#标明）。如：
MOV A,#30H
；将（8位）立即数送累加器A
MOV DPTR,#2000H ；16位立即数送DPTR积存器
【注意】：MOV A,#30H MOV A,30H 两者的区别。立即数寻址的指令长度为2或3个字节。
5，位操作指令：位传送、位置位、位运算和位控制转移等操作。【特点】：按位操作而不是按字节的操作。位控转移的判断不是检测某一个字节而是对某一个位进行检测并决定是否进行程序转移。这类指令基本不影响PSW的内容。
2.2 寻址方式
在指令的操作数位置上，用于表征、寻找操作数的方式定义为“寻址方式”。
3，间址方式的指令不能访问SFR中的单元。如下面的程序是错误的： MOV R1,#80H MOV A,@R1 （因为80H为SFR的物理地址）
MCS-51 片内、片外数据存储器示意图
FFH 特殊功能寄存器 SFR
80H 7FH
通用数据存储器
00H
片内数据存储器 256B个字节
FFFFH
注意：
片外数据存储器 64KB
1,访问片内RAM20H存储单元； MOV A,20H
2,访问片外RAM存储单元； MOV R0,#20H MOVX A,@R0
0000H
3,尽管片内与片外的RAM单元的00H-FFH地址相重叠但由于指令的不同不会发生地址
混乱。
片外数据存储器 64KB个字节
2.2.5 变址寻址
操作码 OP
操作数或操作数地址 DATA 或 ADDRESS

MCS-51单片机汇编指令集

MCS-51单片机汇编指令集2009-06-01 13:56MCS-51单片机汇编指令集(1)数据传送类指令(7种助记符)1.MOV(英文为Move)：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；2.MOVC(Move Code)读取程序存储器数据表格的数据传送；3.MOVX (Move External RAM) 对外部RAM的数据传送；4.XCH (Exchange) 字节交换；5.XCHD (Exchange low-order Digit) 低半字节交换；6.PUSH (Push onto Stack) 入栈；7.POP (Pop from Stack) 出栈；(2)算术运算类指令(8种助记符)1.ADD(Addition) 加法；2.ADDC(Add with Carry) 带进位加法；3.SUBB(Subtract with Borrow) 带借位减法；4.DA(Decimal Adjust) 十进制调整；5.INC(Increment) 加1；6.DEC(Decrement) 减1；7.MUL(Multiplication、Multiply) 乘法；8.DIV(Division、Divide) 除法；(3)逻辑运算类指令(10种助记符)1.ANL(AND Logic) 逻辑与；2.ORL(OR Logic) 逻辑或；3.XRL(Exclusive-OR Logic) 逻辑异或；4.CLR(Clear) 清零；5.CPL(Complement) 取反；6.RL(Rotate left) 循环左移；7.RLC(Rotate Left throught the Carry flag) 带进位循环左移；8.RR(Rotate Right) 循环右移；9.RRC (Rotate Right throught the Carry flag) 带进位循环右移；10.SWAP (Swap) 低4位与高4位交换；(4)控制转移类指令(17种助记符)1.ACALL(Absolute subroutine Call)子程序绝对调用；2.LCALL(Long subroutine Call)子程序长调用；3.RET(Return from subroutine)子程序返回；4.RETI(Return from Interruption)中断返回；5.SJMP(Short Jump)短转移；6.AJMP(Absolute Jump)绝对转移；7.LJMP(Long Jump)长转移；8C.JNE (Compare Jump if Not Equal)比较不相等则转移；9D.JNZ (Decrement Jump if Not Zero)减1后不为0则转移；10.JZ (Jump if Zero)结果为0则转移；11.JNZ (Jump if Not Zero) 结果不为0则转移；12.JC (Jump if the Carry flag is set)有进位则转移；13.JNC (Jump if Not Carry)无进位则转移；14.JB (Jump if the Bit is set)位为1则转移；15.JNB (Jump if the Bit is Not set) 位为0则转移；16.JBC(Jump if the Bit is set and Clear the bit) 位为1则转移，并清除该位；17.NOP (No Operation) 空操作；(5)位操作指令(1种助记符)1.SETB(Set Bit) 位置1。

31MCS-51汇编语言指令格式

END
11
第一节指令格式
P34 二、汇编指令格式 MCS-51单片机汇编语言指令的标准格式如下：
[标号：] 操作码 [目的操作数] [，源操作数] [；注释 ]
①
②
③
④
⑤
MAIN: ADD
A ,#10H
; (A)←(A)+10H
⑤注释部分是用户对该条指令或该段程序功能的说明。它以分号“;”开头，可以用中文、英文或某些符号来表示。

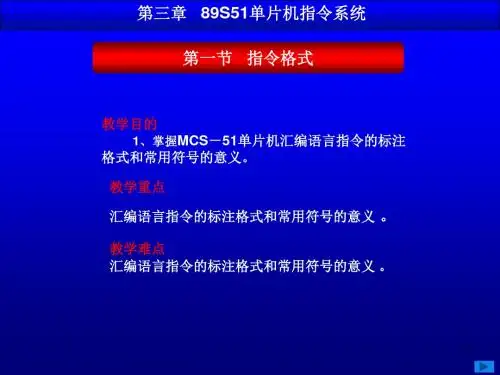

第三章 89S51单片机指令系统第一节指令格式
教学目的 1、掌握MCS－51单片机汇编语言指令的标注
格式和常用符号的意义。教学重点
汇编语言指令的标注格式和常用符号的意义。
教学难点汇编语言指令的标注格式和常用符号的意义。
1
第一节指令格式
P34 二、汇编指令格式 MCS-51单片机汇编语言指令的标准格式如下：
2000H 2002H 2004H 2005H 2006H 2007H 2008H
200AH
ORG 2000H START: MOV R0,#30H
MOV R2,#10H CLR A L1: MOV @R0,A INC R0 INC A L2: DJNZ R2,L1
L3: SJMP L3 END
;(R0)←30H
[标号：] 操作码 [目的操作数] [，源操作数] [；注释 ]
①
②
③
④
⑤
MAIN: ADD
A ,#10H
; (A)←(A)+10H
① 标号是用户设定的符号，它实际代表该指令所在的地址。标号必须以字母开头，其后跟1—8个字母或数字，并以“：”结尾
2
第一节指令格式

MCS-51指令操作码(按功能-操作码-OPCODE 来分类)

XCHD A,@Ri
SWAP A
运算类指令：
运算类型加减乘除
逻辑：CPL RL
不带 C 进位 ADD
MUL DIV ANL ORL RLC RR
XRL RRC
带 C 进位 ADDC SUBB
1.算术运算类指令
#DATA
ADD
Direct
ADDC A, Rn
SUBB
@Ri
A INC Ditect DEC Rn
1. MOV 类：说明 MOV 指令搭配的种类很多，仅要记住不允许的情况，这样学习能减轻
记忆负担。
MOV 不允许的“的”与“源”的搭配：
（1）16区域的数据
传送必须用 MOVC 和 MOVX 指令。
（2）不允许“源”与“的”中都出现 Rn。Mov Rn,Rn; Mov Rn,@Ri ;Mov @Ri,Rn ;Mov
@Dptr
MOVX A,
@Ri
@Dptr
MOVX
,A
@Ri
MOVC 指令： @A+DPTR
MOVC A, @A+PC
2. 栈类 PUSH Direct ;进栈指令 POP Direct ;出栈指令
3. 位传类 C
SETB Bit C
CLR Bit A
4. 交换类 A
XCH A, Direct Rn @Ri
@Ri INC Dptr
MUL AB DIV DA A
不改 C 增减运算 INC DEC
BCD 调整 DA
2.逻辑运算类指令
#DATA
ANL
Direct
ORL A, Rn
XRL
@Ri
#DATA
Direct,

MCS-51单片机指令格式

11)direct ——表示内部数据存贮器单元的地址或特殊功能寄存器SFR的地址，对 SFR而言，既可使用它的物理地址，也可直接使用它的名字。
12)bit ——表示内部RAM和SFR中的某些具有位寻址功能的位地址。SFR中的位地址可以直接出现在指令中，为了阅读方便，往往也可用SFR的名字和所在的数位表示。如：表示PSW中的奇偶校验位，可写成D0H，也可写成PSW.0的形式。
当前使用的寄存器组。 6）Ri（i=0或1）——可用于间接寻址的两个寄存器R0、R1。 7)#data ——8位立即数 8)#data16 ——16位立即数。 9)rel ——以补码形式表示的8位相对偏移量，范围为-128~127，主要用在相对寻址的
指令中。
10)addr16和addr11 ——分别表示16位直接地址和11位直接地址。即存放操作数的存储器地址。
MCS-51单片机指令中常用的符号规定：
