下载文档原格式
锆刚玉是一种重要的工业矿物，用于生产耐火材料和陶瓷制品。
其主要理化指标包括：

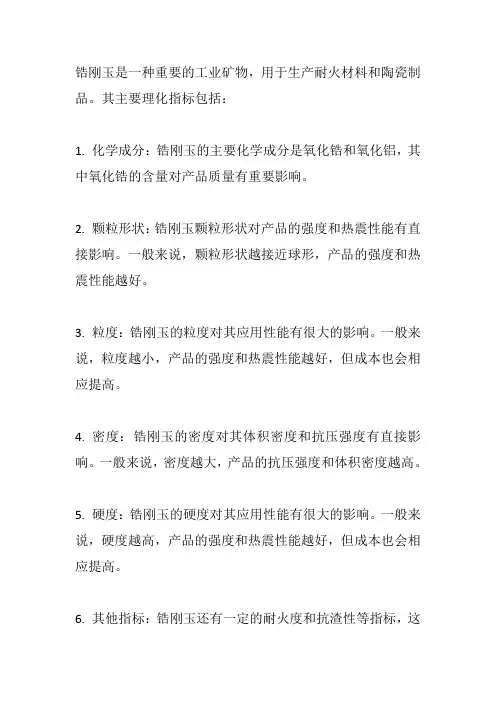

1. 化学成分：锆刚玉的主要化学成分是氧化锆和氧化铝，其中氧化锆的含量对产品质量有重要影响。
2. 颗粒形状：锆刚玉颗粒形状对产品的强度和热震性能有直接影响。
一般来说，颗粒形状越接近球形，产品的强度和热震性能越好。
3. 粒度：锆刚玉的粒度对其应用性能有很大的影响。
一般来说，粒度越小，产品的强度和热震性能越好，但成本也会相应提高。
4. 密度：锆刚玉的密度对其体积密度和抗压强度有直接影响。
一般来说，密度越大，产品的抗压强度和体积密度越高。
5. 硬度：锆刚玉的硬度对其应用性能有很大的影响。
一般来说，硬度越高，产品的强度和热震性能越好，但成本也会相应提高。
6. 其他指标：锆刚玉还有一定的耐火度和抗渣性等指标，这
些指标也对产品的质量和应用性能产生影响。
锆莫来石砖理化指标
摘要：
1.锆莫来石砖的概述
2.锆莫来石砖的理化指标
a.密度
b.硬度
c.熔点
d.热稳定性
e.耐酸碱性
正文：
锆莫来石砖是一种常见的建筑材料，被广泛应用于各种工业和民用建筑中。
它不仅具有较高的美观性，还具有很好的耐磨、耐腐蚀性能。
为了更好地了解这种材料的性能，我们需要对其理化指标进行分析。
锆莫来石砖的理化指标主要包括密度、硬度、熔点、热稳定性和耐酸碱性。
首先，密度是锆莫来石砖的一个重要指标，它直接影响到砖的强度和耐磨性。
通常情况下，锆莫来石砖的密度在2.6-2.8g/cm之间，这样的密度使得砖具有较好的强度和耐磨性。
其次，硬度是衡量锆莫来石砖耐磨性的重要指标。
锆莫来石砖的硬度通常在莫氏硬度6-7 之间，这意味着它在正常使用条件下具有较好的耐磨性。
再次，熔点是锆莫来石砖的另一个重要指标。
锆莫来石砖的熔点在1750-
1800℃之间，这使得它在高温环境下具有较好的稳定性。
此外，热稳定性也是锆莫来石砖的一个重要指标。
在高温环境下，锆莫来石砖不易发生变形，具有较好的热稳定性。
最后，耐酸碱性是锆莫来石砖在恶劣环境下能否保持性能稳定的关键。
锆莫来石砖具有良好的耐酸碱性，可以在酸碱环境中长期使用。
刚玉浇注料的理化指标
一、化学成分
刚玉浇注料的化学成分主要是由刚玉（α-Al2O3）和结合剂组成。
其中，刚玉是主要的耐火材料，提供高温强度和耐侵蚀性；结合剂则负责将刚玉颗粒粘结在一起，并提高浇注料的可加工性和使用性能。
二、物理性能
1. 密度：刚玉浇注料的密度取决于其颗粒大小和结合剂的含量。
一般来说，浇注料的密度越高，其强度和耐火性能也越好。
2. 气孔率：气孔率是衡量浇注料中气孔数量的指标。
气孔率过高会导致强度下降，过低则可能导致热导率增大。
3. 热膨胀性：刚玉浇注料的热膨胀性应尽可能低，以减少因温度变化引起的尺寸变化和应力。
4. 耐磨性：由于刚玉浇注料常用于处理飞灰和渣等物料，因此其耐磨性也是一项重要的物理性能。
三、使用性能
1. 高温强度：在高温下，刚玉浇注料应保持良好的强度和稳定性，以抵抗内部和外部的机械负荷。
2. 耐火性：作为耐火材料，刚玉浇注料应能在高温下保持其结构和性能的稳定。
3. 抗侵蚀性：面对飞灰、渣等物料的腐蚀，刚玉浇注料应具有一定的抗侵蚀性。
4. 热导率：热导率是衡量刚玉浇注料传热性能的重要指标。
在高温下，良好的热导率有助于控制温度和热量分布。
四、工艺性能
1. 浇注性能：刚玉浇注料应具有良好的流动性，以便于浇注到复杂的几何形状中。
2. 干燥性能：干燥过程中，浇注料应保持良好的尺寸稳定性，避免开裂或变形。
3. 烧成性能：在烧成过程中，浇注料应能保持适当的烧结速度和体积变化，以实现理想的烧结效果。

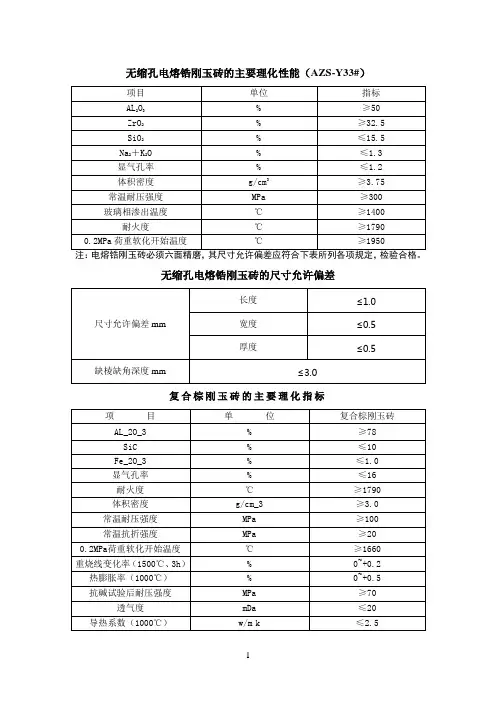

各种砖的理化指标直接结合镁铬砖理化指标产品名称直接结合镁铬砖Al2O3 % 1-3Fe2O3 % ＜ 5SiO2 % ≤ 2MgO % ≥75Cr2O3 % 7-8体积密度(Kg/m3) ≥3000显气孔率(%) ≤19常温耐压强度(MPa) 45-60荷重软化温度(℃) （T0.6）≥1700导热系数(w/m.k)（1000℃） 2.1热震稳定性(次)（1100℃，水冷）≥ 6线性膨胀率1000℃（%）+1.0产品性能：具有高温结构强度高，热震稳定性好，抗化学侵蚀能力强等特点。
主要用途：广泛应用于新型干法水泥回转窑烧成带、玻璃熔窑、炼钢电炉、转炉及有色金属冶炼炉等。
硅莫砖理化指标项目指标牌号AZM-1650 AZM-1680Al2O3 % ≥63 ≥65体积密度(Kg/m3) ≥2650 ≥2700显气孔率(%) 16-18 16-18常温耐压强度(MPa) ≥100 ≥100荷重软化温度(℃) （T0.6）≥1650 ≥1680导热系数(w/m.k)（1000℃） 1.7 1.7热震稳定性(次)1100℃-水冷≥15 ≥15产品性能：具有常温耐压强度及高温结构强度高，热震稳定性好，在使用过程中不断形成保护层，耐磨性好，抗剥落性强等特点。
主要用途：适用于水泥窑的下过渡带、冷却带、窑口等部位。
抗剥落高铝砖理化指标项目指标牌号YRS-70Al2O3 % ＞70Fe2O3 % ≤1.8耐火度(℃) 1790体积密度(Kg/m3) ≥2600显气孔率(%) ≤25冷压强度(MPa) ≥50荷重软化温度(℃) T0.6 T2 ≥1480热膨胀率(%) 1000℃0.4-0.5导热系数(w/m.k) 1.4热震稳定性(次) 1100℃--水冷＞20产品性能：具有较强的高温体积稳定性、优良的耐热震性、耐磨损、抗化学侵蚀等特点。
主要用途：主要用于水泥回转窑过渡带及其它要求耐热震的热工设备上。
耐碱砖理化指标产品名称耐碱砖拱顶型高强型牌号RK-A RK-HAl2O3 % 30-35 25-30Fe2O3 % ≤2.5 ≤2SiO2 % 60-65 65-70耐火度(℃) ≥1700 ≥1550体积密度(Kg/m3) 2200 2200显气孔率(%) ≤25 ≤20冷压强度(MPa) ≥45 ≥60荷重软化温度(℃) T0.6 T2 ≥1280 ≥1200热膨胀率(%) 1000℃0.6 0.7导热系数(w/m.k) 1.2 1.28热震稳定性(次) 1100℃--水冷＞10 ＞15产品性能：具有抗碱侵蚀能力强、抗冲刷、耐热震等特点。
玻璃窑用电熔锆刚玉砖的熔铸工艺路玉超摘要近年来，我国熔铸耐火材料熔铸工艺方面有了很大发展，详细介绍了AZS 锆刚玉砖从原料、制模到浇铸以及浇铸后退火的全过程，着重讲述了熔融工艺、浇铸工艺以及浇铸过程中产生的缺陷和防治方法。

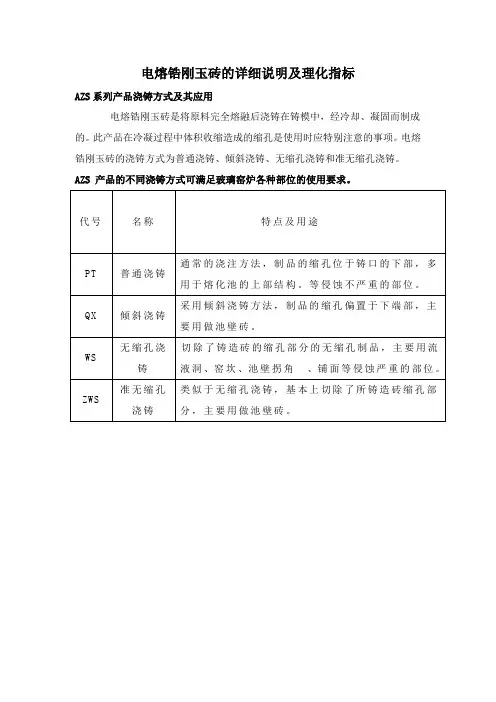

关键词：AZS高刚玉砖砂型熔融工艺浇铸工艺缺陷冒口目录一熔化工艺 (3)1. AZS原料 (3)2．电弧炉工作原理 (3)3．AZS熔化原理 (3)3.1 熔化过程的物理化学反应 (3)4. 熔融工艺 (5)4.1 还原法 (5)4.2 氧化法 (5)二．砂型的制作 (6)1. 砂型制备的原料 (6)1.1 有较好的透气性 (6)1.2 有良好的耐热冲击强度 (6)1.3有良好的热机械性能 (6)1.4锆刚玉砖表面不产生化学粘砂 (6)2. 砂型的制作工艺 (6)三.浇铸 (7)1. 浇铸的方法 (7)1.1普通浇铸法 (7)1.2 倾斜浇铸法 (7)1.3 无缩孔浇铸 (7)2. 浇铸过程的特征 (7)3. 浇铸工艺 (8)3.1 浇铸温度 (8)3.2浇铸速度和浇铸时间 (8)3.3 补浇 (9)4. 浇铸与浇铸中气孔的关系 (9)4.1 由铸型材料引发的气孔 (9)4.2 由浇铸操作引发的气孔 (9)5. 浇铸过程中的缺陷及防治措施 (10)5.1 浇铸过程中的缺陷 (10)5.2 铸件中缩松的形成及其影响因素 (11)5.3 减少铸件缩松和缩孔的基本方法 (11)5.4冒口 (11)四.AZS退火工艺 (12)1. 铸件的凝固 (12)2. 铸件的退火 (13)2.1 保温箱退火法 (13)2.2 隧道窑退火 (13)结论 (14)参考文献 (14)玻璃窑用锆刚玉砖的熔铸工艺一 熔化工艺1.AZS 原料AZS 用原料有五种：氧化铝、锆英砂、富锆砂、纯碱、硼砂。
1) 氧化铝的引入一般选用工业氧化铝，生产要求其含水量应小于0.3%，烧失量最好小于0.15%，一吨AZS-33电熔砖约需0.62吨氧化铝。
高纯刚玉砖理化性能
十几年来,根据使用效果和用户的意见,对高纯刚玉砖的技术工艺进行了不断的研究与改进,目前产品质量(内在和外观)已达到了较高水平,可与引进的美国名牌产品199B相媲美,其具体表现可从两个方面加以说明:
其一是产品的显微结构。
对高纯刚玉砖作过显微结构检验,结果主要矿物为刚玉,颗粒为巨晶,呈角砾状。
颗粒与基质结合良好,并存在少量微裂纹,呈非连续分布。
基质由粒柱状刚玉和微量结合相组成,其中一部分是直径与长度比为3～4的柱状晶。
扫描电镜检验结果表明,刚玉颗粒呈板状解理,与基质结合紧密。
其二是质量方面。
高纯刚玉砖自1988年投产以来,不断进行调整和改进,产品质量有了明显的提高。
我院生产的刚玉砖的理化性能列于表1,表中同时列出日本、美国和法国同类产品理化性能的实物测定值。
表1 高纯刚玉砖理化性能
从表1看出,高纯刚玉砖理化性能优于日本和法国产品,与美国
199B相当。
为了解高纯刚玉砖质量变化情况,对十几年来的产品常温耐压强度的检测结果作了统计,结果73～80MPa占18.6%,81～90MPa占14.0%,91～10Pa占23.0%,>100MPa占44.4%。
制品的抗热震性也有所改善,最好者可达18次(1100℃水冷)。
为延长炉衬寿命,近期研究开发了一种抗剥落性好的高纯刚玉新产品,并在化肥气化炉和炭黑反应炉上使用。
制品的理化性能:Al2O399.51%,SiO20.15%,Fe2O30.11%,Na2O0.026%,显气孔率18%,体积密度3.20g·cm-3,常温耐压强度133.5MPa,重烧线变化率(1600℃,3h)0～0.1%,抗热震性(1100℃水冷)23次。
熔铸锆刚玉制品的生产和使用规则一、玻璃熔窑用熔铸锆刚玉耐火制品的选定应符合《日用玻璃熔窑设计的一般规定》和《平板玻璃工厂设计规范》有关的规定：1.1 池壁宜用整块基本无缩孔熔铸锆刚玉大砖竖向排列配磨砌成；采用双层池壁时，其上层严禁用倾斜浇铸的熔铸锆刚玉砖，应选用无缩孔熔铸锆刚玉砖，其上层高度应不低于600 mm；上下层池壁砖配磨后的接缝应≤0.3mm，以减少玻璃液对上层池壁砖的向上钻孔侵蚀。
1.2 池底顶部应用厚75~150mm的无缩孔熔铸锆刚玉砖配磨铺砌铺面砖；铺面砖下面应设置50~80mm与铺面砖晶相基本相同的本体密封层。
1.3 采用鼓泡的池底，应选用整块厚度为500~700mm的优质无缩孔熔铸锆刚玉砖（ZrO241%级）作为鼓泡砖，并应增强鼓泡周围铺面层的抗耐侵蚀力；鼓泡砖底部需进行外强制冷却，以延长鼓泡砖的使用寿命和避免从鼓泡管处漏料。
池底鼓泡宜采用精密控制的低频鼓泡（0~16个/分）技术。
1.4 窑坎必须选用优质ZrO241%级无缩孔熔铸锆刚玉砖砌筑，或优于该产品性能的耐火材料，接缝应经过精密研磨，并在砖结构和钢结构设计中需考虑烤窑过程中能使之紧密配合。
1.5 流液洞应用优质ZrO241%级无缩孔熔铸锆刚玉砖砌筑，或优于该产品性能的耐火材料，流液洞盖板砖铸口方向不得有缩孔痕迹。
1.6 加料口拐角砖应选用整块优质ZrO241%级无缩孔熔铸锆刚玉砖砌筑，颜色钠钙玻璃和硼玻璃熔窑可选用熔铸铬锆刚玉或烧结锆铬砖砌筑。
1.7 熔化部采用电助熔时，应选用整块优质ZrO241%级无缩孔熔铸锆刚玉砖作电极砖。
1.8 熔化部胸墙、喷火口、斜碹及发生炉煤气熔窑小炉的舌头碹应选用玻璃相渗出量低的氧化法熔铸锆刚玉砖砌筑，尽量避免熔铸锆刚玉砖与硅砖直接接触，特别是直接砌筑在硅砖的上面。
1.9 采用全氧燃烧熔制特种玻璃的玻璃熔窑，为适应燃料与配合料性能的要求，上部空间结构应选用玻璃相渗出量（1500℃×16h）≤1%的氧化法熔铸锆刚玉砖1851。

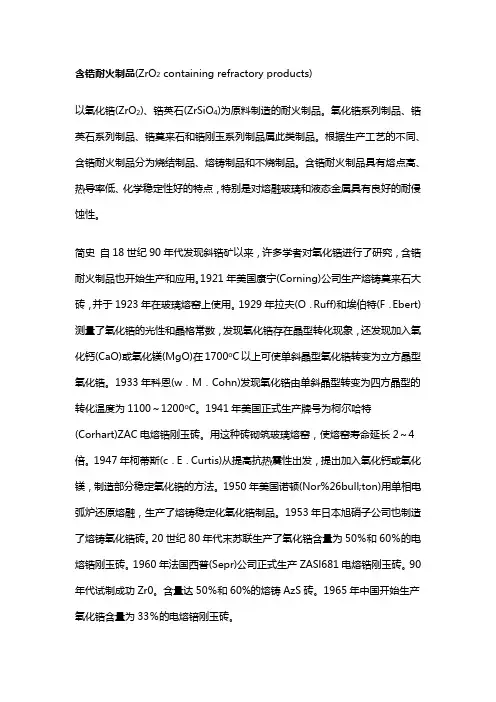

含锆耐火制品(ZrO2 containing refractory products)以氧化锆(ZrO2)、锆英石(ZrSiO4)为原料制造的耐火制品。
氧化锆系列制品、锆英石系列制品、锆莫来石和锆刚玉系列制品属此类制品。
根据生产工艺的不同、含锆耐火制品分为烧结制品、熔铸制品和不烧制品。
含锆耐火制品具有熔点高、热导率低、化学稳定性好的特点，特别是对熔融玻璃和液态金属具有良好的耐侵蚀性。
简史自18世纪90年代发现斜锆矿以来，许多学者对氧化锆进行了研究，含锆耐火制品也开始生产和应用。
1921年美国康宁(Corning)公司生产熔铸莫来石大砖，并于1923年在玻璃熔窑上使用。
1929年拉夫(O．Ruff)和埃伯特(F．Ebert)测量了氧化锆的光性和晶格常数，发现氧化锆存在晶型转化现象，还发现加入氧化钙(CaO)或氧化镁(MgO)在1700o C以上可使单斜晶型氧化锆转变为立方晶型氧化锆。
1933年科恩(w．M．Cohn)发现氧化锆由单斜晶型转变为四方晶型的转化温度为1100～1200o C。
1941年美国正式生产牌号为柯尔哈特(Corhart)ZAC电熔锆刚玉砖。
用这种砖砌筑玻璃熔窑，使熔窑寿命延长2～4倍。
1947年柯蒂斯(c．E．Curtis)从提高抗热震性出发，提出加入氧化钙或氧化镁，制造部分稳定氧化锆的方法。
1950年美国诺顿(Nor%26bull;ton)用单相电弧炉还原熔融，生产了熔铸稳定化氧化锆制品。
1953年日本旭硝子公司也制造了熔铸氧化锆砖。
20世纪80年代末苏联生产了氧化锆含量为50％和60％的电熔锆刚玉砖。
1960年法国西普(Sepr)公司正式生产ZASl681电熔锆刚玉砖。
90年代试制成功Zr0。
含量达50％和60%的熔铸AzS砖。
1965年中国开始生产氧化锆含量为33％的电熔锫刚玉砖。
性能致密、稳定化氧化锆的熔点为2677o C，使用温度达2500c。
体积密度因原料的纯度与制造方法的不同而波动于4.5～5.5g/cm3之间．致密的氧化锆制品的体积密度可选5.75g/cm3烧结氧化锆制品与熔融状态的金属及液态玻璃不起化学反应。
熔铸锆刚玉砖的组成与结构对性能影响的探究作者：崔凯继韩广雷林挺来源：《科技创新与应用》2015年第18期摘要：随着社会科学的不断发展，电熔窑生产技术不断的提高，刚玉砖的组成与结构对性能的影响，也成为人们最为关心的问题。
文章主要探讨在刚玉砖的生产过程中，使用大量的耐火原料，使得锆资源日益短缺，分析刚玉砖的组成与结构对其性能的影响。
关键词：刚玉砖；硅酸锆；原料预处理；性能影响近年来，国内的工业发展迅猛，且规模迅速扩大，对于我国楼市的管控，政策对刚玉砖的生产销售具有一定的影响，但是对于人们生活水平的提高，对于生活环境的要求也就不断的提高，要求具有高档的刚玉砖材料存在很大的市场需求，人们对刚玉砖的生产技术也就需要不断的提高，对于在刚玉砖的生产过程中需要加入添加剂，提高材料的使用效率。
1 玻璃窑对于耐火材料运用的现状现代玻璃熔窑必须同时满足节能和寿命长，同时还要减少对环境的污染，为社会提供优良的玻璃产品，对于这些要求都与耐火材料有着密切的关系，对于耐火材料不仅决定窑炉使用寿命的长短，同时这些还要求对于材料耗能的多少，产品的好坏和废弃物对环境的危害，耐火材料影响到玻璃质量的机理，在对材料进入熔窑时玻璃难熔耐火材料物质也就会引起结石的产生；当混合不均匀时进入到熔池玻璃的耐火材料也就会产生材料的条纹；熔入池窑的耐火材料组分可以影响气体的溶解度，进入池窑玻璃的耐火材料也就会形成核的界面，也就会导致气泡的产生。
熔铸锆刚玉砖主要就是对于玻璃熔池中的关键材料的耐火性的分析，同时按照二氧化锆的含量的高低进行分类，一般可以分为33号、36号、41号这三种，其中AZS33号也就是用量最大也是最常见的熔铸耐火材料，对于熔铸耐火材料的质量的优劣对于玻璃厂的效益，以及玻璃厂的技术和发展都有巨大的影响。
同时熔铸耐火材料的结构的性质，对于材料的抗腐蚀性的能力，对于玻璃液的污染小，使用寿命长的性能都是十分的重要，这也是耐火材料的一个独特的品种，同时与传统的耐火材料相比，存在很大的区别。
电熔锆刚玉砖的种类
及在玻璃窑炉的使用部位
A Z S-33#制品防止污染玻璃液方面特别的优越，它在玻璃中造成结石、气泡及基本玻璃相析出的趋向是很小的。
它适用于熔化池的上部结构，工作池的池壁砖和铺面砖及料道。
A Z S-36#制品是标准的氧化法电熔锆刚玉砖，它具有特别高的抗玻璃液侵蚀性能和低污性的特点，且在这两方面的性能是均衡的。
它适用于玻璃熔窑中与玻璃液直接接触的部位，如熔化池池壁砖、铺面砖、加料口等。
A Z S-41#制品是最高档的氧化法电熔锆刚玉砖，它具有最高的抗玻璃液侵蚀性能和杰出的对玻璃液的低污染性。
它适用于玻璃窑炉中对耐侵蚀性能要求特别高的部位，如全电熔窑、流液洞、窑坎、鼓泡砖、加料口拐角的砖等。
1刚玉莫来石浇注料耐火温度：1580～1770℃（℃）产地：江苏宜兴品牌：满膛红产品类别：窑炉工业窑炉用保温材材质：刚玉质等级：一级料低温弯折≤：合格断裂伸长率：合格抗弯强度：合格抗压强度：合格拉伸强度：合格使用温度：1700撕裂强度：合格芯材：粉状形态：粉状形状：粉状规格：5-0（mm）Al2O3%≥85体积密度(110℃×24h) g/m3≥2.8常温耐压强度(110℃×24h) Mpa≥95常温耐压强度(1100℃×3h) Mpa≥115常温耐压强度(1500℃×3h) Mpa≥118常温抗折强度(110℃×24h) Mpa≥14常温抗折强度(1100℃×3h) Mpa≥15常温抗折强度(1500℃×3h) Mpa≥18烧后线变化(110℃×24h)%-0.4烧后线变化(1500℃×3h)%-0.5耐酸度%962棕刚玉耐磨可塑料刚玉质免烘烤可塑料性能指标最高适用温度1600℃主要成份刚玉莫来石储存时间2年施工方式捣打、涂抹体积密度 3.0t/m3AL203 % 90Fe203 % 1抗压强度300℃×24h MPA 901100℃×3h MPA 130抗折强度300℃×24h MPA 171100℃×3h MPA 20重烧线变化1100℃×3h% ±0.2常温磨损量Cm3 4导热系数813℃W/mk 1.823高铝质耐火浇注料4抗热震浇注料号HXTA-1 HXTA-2 项目及指标化学成分(%) AL2O3≥80≥75110℃×24ｈ≥2.80≥2.70体积密度(g/cm3)1000℃×3ｈ≥2.80≥2.70110℃×24ｈ≥10.0≥9.0常温抗折强度(MPa)1000℃×3ｈ＞18 ＞16 常温耐压强度(MPa) 110℃×24ｈ≥65≥601000℃×3ｈ≥120≥100烧后线变化率(%) 1000℃×3ｈ-0.1 -0.2 耐磨性cm3［按SATM(C-704规范］≤5.0≤6.0导热系数ｗ/ｍ·ｋ 1.9 1.8 热振稳定性(次)(1000℃×水冷) ≥35≥30耐火度(℃) ≥1790≥1750最高使用温度(℃) ≥1600≥1500。
复合刚玉砖理化指标摘要：I.复合刚玉砖简介A.定义与分类B.性能与特点II.复合刚玉砖理化指标A.物理指标1.密度2.吸水率3.抗压强度4.抗折强度B.化学指标1.Al2O3 含量2.杂质含量C.高温性能指标1.熔点2.耐火度3.热膨胀系数4.抗热震性III.复合刚玉砖的应用领域A.高温工业炉B.耐火材料C.石油化工行业D.玻璃行业IV.结论A.复合刚玉砖的优势B.发展前景与趋势正文：复合刚玉砖是一种高性能的耐火材料，主要由刚玉和其他添加剂组成。
它具有高熔点、高硬度、高耐磨性、高抗渣性和抗腐蚀性等特点，广泛应用于高温工业炉、耐火材料、石油化工行业和玻璃行业等领域。
一、复合刚玉砖简介复合刚玉砖是一种耐火材料，主要由刚玉、硅石、碳化硅等原料经过混合、成型、烧结而成。
根据其成分和性能的不同，复合刚玉砖可以分为多种类型，如高纯刚玉砖、高铝刚玉砖、莫来石刚玉砖等。
复合刚玉砖具有以下性能和特点：1.高熔点：刚玉的熔点高达2050℃，使得复合刚玉砖具有很好的耐高温性能。
2.高硬度：刚玉的硬度为9，仅次于金刚石，使得复合刚玉砖具有很高的抗磨性和抗渣性。
3.高耐磨性：复合刚玉砖的耐磨性比普通耐火材料高出很多，使得其使用寿命更长。
4.高抗渣性：由于刚玉具有很好的抗渣性能，使得复合刚玉砖在高温下能抵抗熔融渣的侵蚀。
5.抗腐蚀性：复合刚玉砖具有良好的抗腐蚀性能，能抵抗大多数酸、碱和有机溶液的侵蚀。
二、复合刚玉砖理化指标1.物理指标物理指标包括密度、吸水率、抗压强度和抗折强度。
这些指标是衡量复合刚玉砖质量和性能的重要依据。
（1）密度：密度是复合刚玉砖的基本物理指标，一般来说，密度越高，说明材料的质量越好。
（2）吸水率：吸水率是指材料在水中吸收的水分重量与干燥材料重量的比值，吸水率越低，说明材料的抗水侵蚀性能越好。
（3）抗压强度：抗压强度是指材料在受到压力时的抗压能力，抗压强度越高，说明材料的耐压性能越好。
（4）抗折强度：抗折强度是指材料在受到弯曲力时的抗弯能力，抗折强度越高，说明材料的耐弯性能越好。
刚玉承烧板理化指标刚玉承烧板是一种用于高温环境下的耐火材料，具有优异的物理和化学性能。
本文将从结构特点、物理指标和化学指标三个方面来介绍刚玉承烧板的特点和应用。
一、结构特点刚玉承烧板的主要成分是刚玉（Al2O3），其晶体结构呈四方晶系。
刚玉承烧板具有高硬度、高强度和高耐磨性的特点，能够在高温环境下保持结构的稳定性和耐久性。
刚玉承烧板的结构紧密，晶界清晰，没有明显的缺陷和孔隙。
这种结构特点使得刚玉承烧板具有较好的抗渣蚀性能和热震稳定性，能够在高温下长时间工作而不发生破裂和变形。
二、物理指标刚玉承烧板的物理指标主要包括密度、气孔率、抗压强度和导热系数。
刚玉承烧板的密度一般在 3.5-4.0 g/cm³之间，具有较高的密实性。
密度的增加可以提高刚玉承烧板的强度和耐磨性。
刚玉承烧板的气孔率较低，一般在10%以下。
气孔率的减小可以提高刚玉承烧板的耐火性能和抗渣蚀性能。
刚玉承烧板的抗压强度较高，一般在100 MPa以上。
抗压强度的增加可以提高刚玉承烧板的使用寿命和耐久性。
刚玉承烧板的导热系数较低，一般在2-3 W/(m·K)之间。
导热系数的降低可以减少刚玉承烧板的热损失，提高热效率。
三、化学指标刚玉承烧板的化学指标主要包括化学成分、耐酸性和耐碱性。
刚玉承烧板的主要化学成分是氧化铝（Al2O3），具有较高的纯度和稳定性。
化学成分的稳定性可以保证刚玉承烧板在高温环境下不发生化学反应和腐蚀。
刚玉承烧板具有较好的耐酸性，能够抵抗酸性环境中的腐蚀。
耐酸性的提高可以扩大刚玉承烧板的应用范围。
刚玉承烧板的耐碱性较弱，容易被碱性物质腐蚀。
因此，在碱性环境中使用刚玉承烧板时需要注意防护措施。
刚玉承烧板的化学指标对其在高温环境下的应用具有重要影响，合理选择刚玉承烧板的化学成分和性能指标可以提高其使用寿命和耐久性。
刚玉承烧板具有广泛的应用领域，常用于高温炉窑、炼钢炉、电炉等工业设备中。
它可以作为耐火材料、热隔板、电绝缘材料等，具有重要的经济和社会价值。
锆刚玉理化指标
（原创实用版）
目录
1.锆刚玉的概述
2.锆刚玉的理化指标
3.锆刚玉的应用领域
正文
锆刚玉，也称为氧化锆刚玉，是一种由氧化锆和氧化铝组成的高级耐磨材料。
它是一种具有高熔点、高硬度、高韧性和耐腐蚀性的复合材料，因此在许多工业领域中都有着广泛的应用。
锆刚玉的理化指标主要包括熔点、硬度、韧性和密度等。
其中，锆刚玉的熔点非常高，达到了 2200 摄氏度以上，这使得它在高温环境下具有良好的稳定性。
锆刚玉的硬度也非常高，其摩氏硬度达到了 9.0，仅次于金刚石。
同时，锆刚玉还具有良好的韧性和抗磨损性，能够在各种恶劣的环境中保持其原有的性能。
锆刚玉的密度为 6.0g/cm，是一种高密度的材料。
锆刚玉的应用领域非常广泛，包括矿山、冶金、化工、航空航天、汽车制造等。
在矿山和冶金行业中，锆刚玉由于其高硬度和抗磨损性，被广泛用于制作磨机衬板、锤头、颚板等耐磨部件。
在化工行业中，锆刚玉由于其耐腐蚀性，被用于制作泵、阀、管道等设备。
在航空航天和汽车制造行业中，锆刚玉由于其高强度和轻质，被用于制作发动机部件、刹车盘等关键部件。
第1页共1页。
