新疆塔城油页岩的综合评价及干馏工艺的选择冯晨辰;曹祖宾;韩冬云;李丹东;施岩;梁飞雪【摘要】The basic physicochemical characteristics of the Tacheng oil shales in Xinj iang province were investigated by a variety of experimental methods and a comprehensive evaluation was carried out.The propertiesof the oil shales such as oil yield,ash content, volatile component, calorific value, thermal intensity, rigidity and so on were investigated.The experimental result shows that the average oil yield is 7.32%,the average ash content is 65.94%,the average volatile component is 20.41%,the average calorific value is 4.55 MJ/kg,the thermal intensity and rigidity are both similar to the Fushun oil shales.In addition,the compositions of oil shales'ash were analyzed and demonstrated to be SiO2 ,Al2 O3 ,Fe2 O3 , CaO and MgO.Among them,SiO2 is main composition,followed by Al2 O3 and Fe2 O3 .The comprehensive evaluation result shows that the basic physicochemical characteristics of the Tacheng oil shales in Xinjiang are close to that of Fushun oil shales, and the Fushun furnace retorting technology can suit the process of the Tacheng oil shale in Xinjiang.%对新疆塔城油页岩样品进行了理化性质分析及综合评价,研究了该油页岩的含油率、灰分、挥发分、发热量、热强度、硬度等特性,得知该油页岩含油率平均值为7.32%,灰分平均值为65.94%,挥发分平均值为20.41%,发热量平均值为4.55 MJ/kg,热强度和硬度均与抚顺油页岩相似。

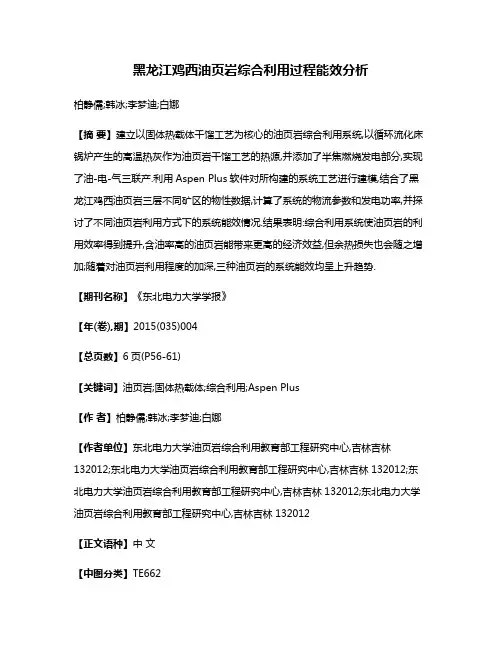

黑龙江鸡西油页岩综合利用过程能效分析柏静儒;韩冰;李梦迪;白娜【摘要】建立以固体热载体干馏工艺为核心的油页岩综合利用系统,以循环流化床锅炉产生的高温热灰作为油页岩干馏工艺的热源,并添加了半焦燃烧发电部分,实现了油-电-气三联产.利用Aspen Plus软件对所构建的系统工艺进行建模,结合了黑龙江鸡西油页岩三层不同矿区的物性数据,计算了系统的物流参数和发电功率,并探讨了不同油页岩利用方式下的系统能效情况.结果表明:综合利用系统使油页岩的利用效率得到提升,含油率高的油页岩能带来更高的经济效益,但余热损失也会随之增加;随着对油页岩利用程度的加深,三种油页岩的系统能效均呈上升趋势.【期刊名称】《东北电力大学学报》【年(卷),期】2015(035)004【总页数】6页(P56-61)【关键词】油页岩;固体热载体;综合利用;Aspen Plus【作者】柏静儒;韩冰;李梦迪;白娜【作者单位】东北电力大学油页岩综合利用教育部工程研究中心,吉林吉林132012;东北电力大学油页岩综合利用教育部工程研究中心,吉林吉林132012;东北电力大学油页岩综合利用教育部工程研究中心,吉林吉林132012;东北电力大学油页岩综合利用教育部工程研究中心,吉林吉林132012【正文语种】中文【中图分类】TE662黑龙江鸡西油页岩综合利用过程能效分析柏静儒,韩冰,李梦迪,白娜(东北电力大学油页岩综合利用教育部工程研究中心,吉林吉林132012)摘要:建立以固体热载体干馏工艺为核心的油页岩综合利用系统,以循环流化床锅炉产生的高温热灰作为油页岩干馏工艺的热源,并添加了半焦燃烧发电部分,实现了油-电-气三联产。
利用Aspen Plus软件对所构建的系统工艺进行建模,结合了黑龙江鸡西油页岩三层不同矿区的物性数据,计算了系统的物流参数和发电功率,并探讨了不同油页岩利用方式下的系统能效情况。
结果表明:综合利用系统使油页岩的利用效率得到提升,含油率高的油页岩能带来更高的经济效益,但余热损失也会随之增加;随着对油页岩利用程度的加深,三种油页岩的系统能效均呈上升趋势。

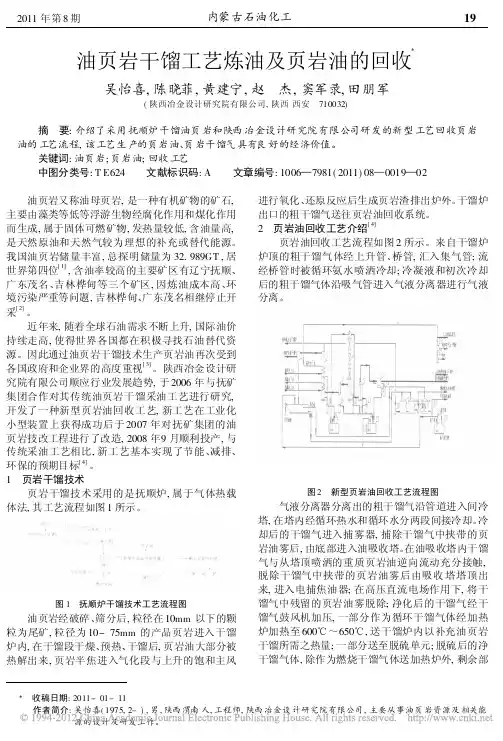

油页岩干馏工艺炼油及页岩油的回收吴怡喜,陈晓菲,黄建宁,赵 杰,窦军录,田朋军(陕西冶金设计研究院有限公司,陕西西安 710032) 摘 要:介绍了采用抚顺炉干馏油页岩和陕西冶金设计研究院有限公司研发的新型工艺回收页岩油的工艺流程,该工艺生产的页岩油、页岩干馏气具有良好的经济价值。
关键词:油页岩;页岩油;回收工艺 中图分类号:T E624 文献标识码:A 文章编号:1006—7981(2011)08—0019—02 油页岩又称油母页岩,是一种有机矿物的矿石,主要由藻类等低等浮游生物经腐化作用和煤化作用而生成,属于固体可燃矿物,发热量较低,含油量高,是天然原油和天然气较为理想的补充或替代能源。
我国油页岩储量丰富,总探明储量为32.989GT ,居世界第四位[1],含油率较高的主要矿区有辽宁抚顺、广东茂名、吉林桦甸等三个矿区,因炼油成本高、环境污染严重等问题,吉林桦甸、广东茂名相继停止开采[2]。
近年来,随着全球石油需求不断上升,国际油价持续走高,使得世界各国都在积极寻找石油替代资源。
因此通过油页岩干馏技术生产页岩油再次受到各国政府和企业界的高度重视[3]。
陕西冶金设计研究院有限公司顺应行业发展趋势,于2006年与抚矿集团合作对其传统油页岩干馏采油工艺进行研究,开发了一种新型页岩油回收工艺,新工艺在工业化小型装置上获得成功后于2007年对抚矿集团的油页岩技改工程进行了改造,2008年9月顺利投产,与传统采油工艺相比,新工艺基本实现了节能、减排、环保的预期目标[4]。
1 页岩干馏技术页岩干馏技术采用的是抚顺炉,属于气体热载体法,其工艺流程如图1所示。
图1 抚顺炉干馏技术工艺流程图油页岩经破碎、筛分后,粒径在10mm 以下的颗粒为尾矿,粒径为10-75mm 的产品页岩进入干馏炉内,在干馏段干燥、预热、干馏后,页岩油大部分被热解出来,页岩半焦进入气化段与上升的饱和主风进行氧化、还原反应后生成页岩渣排出炉外。
区域治理社会治理与服务石油是化工业生产过程中的重要能源，然而石油作为一种不可再生资源，随着人类大量开采，石油资源越来越少，石油价格持续上涨，石油资源已经成为未来工业发展的瓶颈。
油页岩作为一种石油替代能源，近年来受到国际社会的普遍关注。
油页岩是一种高灰分的可燃有机物质沉积岩，它的灰分超过了40%，含油率大于3%，是第一种非常规油气资源。
油页岩通过低温干馏可以得到页岩油，作为汽油、柴油等燃料，但是油页岩在低温干馏过程中会产生大量的废气、废水、废渣，对自然环境造成严重的污染。
因此，油页岩低温干馏的污染问题已经成为油页岩工业发展急需解决的问题。
一、油页岩干馏污染问题油页岩干馏过程首先将油页岩破碎筛分，进入到干馏炉内干馏处理，然后在350-450℃下进行脱水、干馏、裂化等一系列反应，最后产生干馏油气、干馏废渣。
下图为油页岩干馏污水处理流程图：油页岩的干馏过程中会产生大量的污染物，其污染性质与煤炭企业类似，主要以大气污染、水污染、废渣等污染物质。
油页岩的大气污染物质主要有粉尘、无组织排气以及燃烧废气。
粉尘主要来自原矿/原料供应系统中的页岩破碎筛分装置、受料装置、运输通道、转运站等操作过程产生的。
无组织排气则来自设备的排气口、设备管道中会泄漏气体，直接排放到空气中。
燃烧废气主要指燃烧瓦斯和剩余瓦斯在加热炉、锅炉、电站产生的二氧化硫、氮氧化物以及油页岩在干馏过程中的燃烧炉和锅炉产生的二氧化硫、二氧化碳等污染气体；油页岩干馏过程中会产生大量的氨气水溶液，这些溶液排放量大、成分比较复杂、含有大量的有机物质和无机物质，其中排放的多环芳烃是一种致癌物质，因此不仅污染环境，而且危害到人体健康；油页岩在干馏过程中会产生大量的废渣，原料除尘器产生大量的粉尘以及污水处理站的污泥。
如果这些固体废弃物不及时处理，可能对周围地下水源和生物造成影响。
二、油页岩干馏污染治理措施2.1油页岩大气污染防治措施油页岩干馏过程中会产生大量的粉尘、废气。

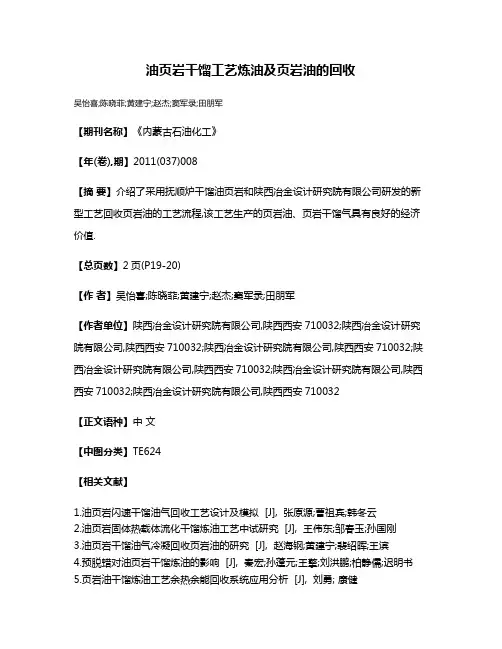

油页岩干馏工艺炼油及页岩油的回收
吴怡喜;陈晓菲;黄建宁;赵杰;窦军录;田朋军
【期刊名称】《内蒙古石油化工》
【年(卷),期】2011(037)008
【摘要】介绍了采用抚顺炉干馏油页岩和陕西冶金设计研究院有限公司研发的新型工艺回收页岩油的工艺流程,该工艺生产的页岩油、页岩干馏气具有良好的经济价值.
【总页数】2页(P19-20)
【作者】吴怡喜;陈晓菲;黄建宁;赵杰;窦军录;田朋军
【作者单位】陕西冶金设计研究院有限公司,陕西西安710032;陕西冶金设计研究院有限公司,陕西西安710032;陕西冶金设计研究院有限公司,陕西西安710032;陕西冶金设计研究院有限公司,陕西西安710032;陕西冶金设计研究院有限公司,陕西西安710032;陕西冶金设计研究院有限公司,陕西西安710032
【正文语种】中文
【中图分类】TE624
【相关文献】
1.油页岩闪速干馏油气回收工艺设计及模拟 [J], 张原源;曹祖宾;韩冬云
2.油页岩固体热载体流化干馏炼油工艺中试研究 [J], 王伟东;邹春玉;孙国刚
3.油页岩干馏油气冷凝回收页岩油的研究 [J], 赵海钢;黄建宁;裴绍晖;王滨
4.预脱蜡对油页岩干馏炼油的影响 [J], 秦宏;孙蓬元;王擎;刘洪鹏;柏静儒;迟明书
5.页岩油干馏炼油工艺余热余能回收系统应用分析 [J], 刘勇; 康健
因版权原因，仅展示原文概要，查看原文内容请购买。

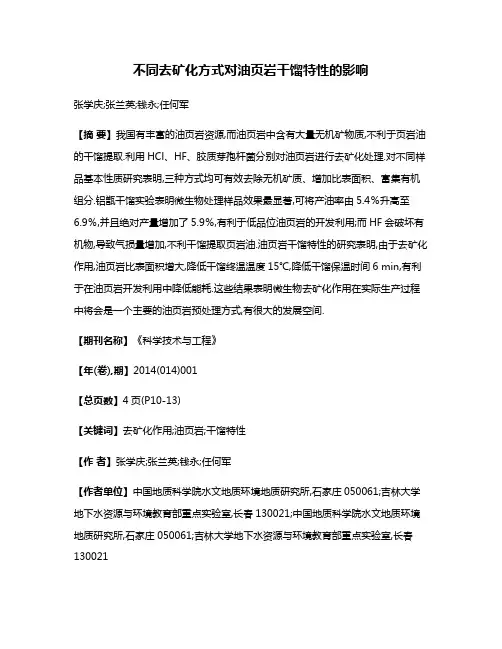

不同去矿化方式对油页岩干馏特性的影响张学庆;张兰英;钱永;任何军【摘要】我国有丰富的油页岩资源,而油页岩中含有大量无机矿物质,不利于页岩油的干馏提取.利用HCl、HF、胶质芽孢杆菌分别对油页岩进行去矿化处理.对不同样品基本性质研究表明,三种方式均可有效去除无机矿质、增加比表面积、富集有机组分.铝甑干馏实验表明微生物处理样品效果最显著,可将产油率由5.4％升高至6.9％,并且绝对产量增加了5.9％,有利于低品位油页岩的开发利用;而HF会破坏有机物,导致气损量增加,不利干馏提取页岩油.油页岩干馏特性的研究表明,由于去矿化作用,油页岩比表面积增大,降低干馏终温温度15℃,降低干馏保温时间6 min,有利于在油页岩开发利用中降低能耗.这些结果表明微生物去矿化作用在实际生产过程中将会是一个主要的油页岩预处理方式,有很大的发展空间.【期刊名称】《科学技术与工程》【年(卷),期】2014(014)001【总页数】4页(P10-13)【关键词】去矿化作用;油页岩;干馏特性【作者】张学庆;张兰英;钱永;任何军【作者单位】中国地质科学院水文地质环境地质研究所,石家庄050061;吉林大学地下水资源与环境教育部重点实验室,长春130021;中国地质科学院水文地质环境地质研究所,石家庄050061;吉林大学地下水资源与环境教育部重点实验室,长春130021【正文语种】中文【中图分类】P618.12世界油页岩资源非常丰富，并且页岩油的性质十分接近石油，许多用油与炼油设备无须改造，就可以直接使用页岩油。
在全世界对能源的需求量越来越大，导致能源的供需矛盾持续升级的背景下，油页岩作为一种石油的替代能源越来越受到大家的重视。
油页岩（又称油母页岩）是一种高灰分的含可燃有机质的沉积岩，它和煤的主要区别是灰分超过40%，与碳质页岩的主要区别是含油率大于3.5%［1］。
从油页岩定义中可知其中含有大量的无机矿物质，而这些矿物质在油页岩干馏过程中会产生消极影响［2］。
油页岩干馏炼油工艺
《油页岩干馏炼油工艺》介绍和评述了世界典型的油页岩干馏炼油工艺十余种，重点在于各种干馏炉型的工艺、特点、优缺点及其选择，也论述了地下原位干馏的工艺。
书名：油页岩干馏炼油工艺
类型：科技
出版日期：2014年3月1日
语种：简体中文
ISBN：9787511425423
作者：钱家麟李术元郭绍辉丁福臣
出版社：中国石化出版社
页数：322页
开本：16
品牌：中国石化出版社
内容简介
钱家麟、李术元主编的《油页岩干馏炼油工艺》是一部油页岩干馏炼油的专著，重点评述世界上较典型的地上干馏炉的炉型，也阐述了多种地下原位干馏的工艺。
全书共十九章：第一章为开篇：第二至第十七章每章各阐述一种干馏炉型，其中计有气体热载体块状页岩干馏炉型八种、固体热载体颗粒页岩干馏油炉型六种(一种为中试)以及固体热载体粉末页岩流化干馏中试炉型两种；第十八章则叙述了几种地下原位干馏的中试；第十九章则进行了地上干馏与地下干馏的投资与生产费用的比较，并论述了诸多地上干馏炉型的对比及炉型选择的原则及建议。
全书既包括了个别历史上曾经工业化的值得参考的炉型，更囊括了当前正在工业生产的、实用的炉型，尤其着力于有较大发展前景的炉型，也阐述了几种中试炉型。
全书评述了各种炉型的艰苦的开发过程、工艺流程、主要设备、干馏油收率及其产物性质、经济效益、对环境的影响等。
值得提出的是，对一些较复杂炉型的关键部位的结构进行了揭示。
例如葛洛特炉的固定式进出料机构与水平回转的干馏炉本体的密封连结，又如日处理6000t 的直径达11m的巴西圆筒炉的半焦出料机构等，这些都是影响炉型成败的关键。
作者简介
钱家麟，男，1928年生，中国石油大学（北京）教授，博士生导师，国家突出贡献专家，石油工业突出贡献专家，美国东西中心国际协会会员。
爱沙尼亚油页岩期刊编委。
中国中外能源期刊指导委员会委员，曾兼任国家化学化工发明奖和科技进步奖评审委员等。
自20世纪50年代起，长期从事油页岩、煤和石油等加工利用的科技开发研究和教学工作。
承担过原石油部、中国石化、中国石油及国家自然科学基金的十多个有关油页岩等的研究项目，曾获得省部级科技进步奖八项（其中五项为有关油页岩的）。
先后发表有关论文二百余篇，主编、主审或参与编写专著、手册及词典共十四部（包括主编的《油页岩——石油的补充能源》、《Oil Shale—Petroleum Alternative》等专著）。
曾负责设计、施工并成功投产了三
座小规模炼油厂。
曾参加联合国油砂油页岩专家小组会议。
参与撰写小组报告；并多次参加国际油页岩学术会议并作专题报告。
先后考察了巴西、俄罗斯和爱沙尼亚等国家的页岩油生产工艺。
曾主编联合国新世纪大百科全书的“油页岩”（英文）条目，已出版。
近年来参与国内外多个油页岩项目的咨询、规划和可研工作，并多次参加国家发改委组织的油页岩项目的专家评议组的评审工作。
图书目录
第1章油页岩干馏炼油工艺的类别
1.1地下干馏
1.2地上干馏
参考文献
第2章抚顺式干馏炉
2.1抚顺炉工艺的开发历程
2.2抚顺炉的干馏工艺原理
2.3抚顺炉传统的油页岩破碎、筛分、干馏和冷凝回收工艺流程
2.4抚顺炉传统工艺的主要设备
2.5抚顺炉的运转
2.6抚顺炉的页岩利用率、物料平衡、热平衡和热效率
2.7抚顺炉装置的产品收率和品质
2.8约旦拉琼油页岩在抚顺炉试验情况
2.9抚顺页岩开采及抚顺炉装置主要公用工程消耗
2.10抚顺炉装置的三废及其处理
2.11抚顺炉装置的投资和效益
2.12抚顺式干馏炉的优缺点
2.13抚顺炉目前运行及工艺研究进展情况
参考文献
第3章茂名圆炉
3.1茂名圆炉的发展历程——抚顺炉的改造
3.2茂名圆炉适合茂名油页岩的干馏特性
3.3茂名圆炉的干馏工艺和冷凝回收流程系统
3.4茂名圆炉干馏的页岩利用率、物料平衡、油收率及热效率
3.5雨季高含水油页岩对茂名圆炉干馏的影响
3.6茂名油页岩干燥脱水的中型试验
3.7茂名圆炉干馏装置的主要设备
3.8茂名圆炉干馏产品产率、品质、及其利用
3.9茂名油页岩开采和圆炉干馏的公用工程及能耗
3.10茂名圆炉三废及其处理
3.11茂名页岩油工业经济
3.12茂名圆炉的优缺点
参考文献
第4章茂名方炉
4.1茂名方炉的发展历程
4.2茂名气燃式方炉的原理
4.3茂名气燃式方炉的结构
4.4茂名气燃式方炉装置的工艺流程
4.5茂名气燃式方炉的操作
4.6茂名气燃式方炉的技术经济指标
4.7茂名气燃式方炉的页岩利用率、物料平衡及热效率4.8茂名气燃式方炉的产率、产品及其性质和用途
4.9茂名气燃式方炉公用工程
4.10茂名气燃式方炉的三废及其处理
4.11茂名气燃式方炉的优缺点及其与圆炉的比较
4.12气燃式方炉的发展
……
第5章三江SJ型气燃式方炉
第6章成大全循环干馏炉
第7章爱沙尼亚基维特炉
第8章巴西佩特洛瑟克斯炉
第9章美国联合油公司干馏炉
第10章美国派拉霍炉
第11章爱沙尼亚葛洛特炉/爱耐飞特炉
第12章加拿大塔瑟克炉
第13章德国鲁奇-鲁尔盖斯炉
第14章大工新法干馏技术（大工固体热载体干馏炉）第15章廊坊固体热载体干馏中型试验炉
第16章茂名粉末页岩流化干馏中型试验炉
第17章龙江粉末页岩流化干馏中型试验炉
第18章油页岩地下原位干馏工艺
第19章油页岩干馏炉型的比较和选择。
