固体中纵波和横波速度的测量
- 格式:doc
- 大小:104.50 KB
- 文档页数:3

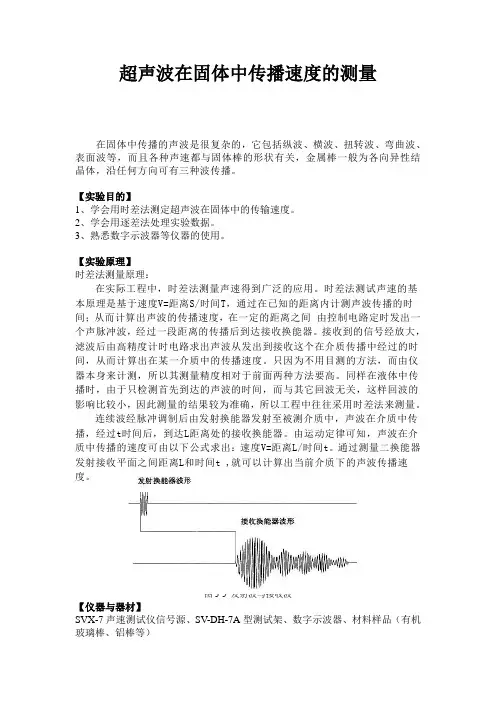

超声波在固体中传播速度的测量在固体中传播的声波是很复杂的,它包括纵波、横波、扭转波、弯曲波、表面波等,而且各种声速都与固体棒的形状有关,金属棒一般为各向异性结晶体,沿任何方向可有三种波传播。
【实验目的】1、学会用时差法测定超声波在固体中的传输速度。
2、学会用逐差法处理实验数据。
3、熟悉数字示波器等仪器的使用。
【实验原理】时差法测量原理:在实际工程中,时差法测量声速得到广泛的应用。
时差法测试声速的基本原理是基于速度V=距离S/时间T,通过在已知的距离内计测声波传播的时间;从而计算出声波的传播速度,在一定的距离之间由控制电路定时发出一个声脉冲波,经过一段距离的传播后到达接收换能器。
接收到的信号经放大,滤波后由高精度计时电路求出声波从发出到接收这个在介质传播中经过的时间,从而计算出在某一介质中的传播速度。
只因为不用目测的方法,而由仪器本身来计测,所以其测量精度相对于前面两种方法要高。
同样在液体中传播时,由于只检测首先到达的声波的时间,而与其它回波无关,这样回波的影响比较小,因此测量的结果较为准确,所以工程中往往采用时差法来测量。
连续波经脉冲调制后由发射换能器发射至被测介质中,声波在介质中传播,经过t时间后,到达L距离处的接收换能器。
由运动定律可知,声波在介质中传播的速度可由以下公式求出:速度V=距离L/时间t。
通过测量二换能器发射接收平面之间距离L和时间t ,就可以计算出当前介质下的声波传播速度。
图5-5 发射波与接收波【仪器与器材】SVX-7声速测试仪信号源、SV-DH-7A型测试架、数字示波器、材料样品(有机玻璃棒、铝棒等)【实验内容与步骤】1、时差法测量超声波在固体中传播速度步骤图5-6 时差法测量超声波在固体中传播速度接线图(1)按图5-6接线,将测试方法设置到脉冲波方式将,接收增益调到适当位置(一般为最大位置),以计时器不跳字为好。
(2)将发射换能器发射端面朝上竖立放置于托盘上,在换能器端面和固体棒的端面上涂上适量的耦合剂,再把固体棒放在发射面上,使其紧密接触并对准,然后将接收换能器接收端面放置于固体棒的上端面上并对准,利用接收换能器的自重与固体棒端面接触。
岩石压力波速度测试方法与分析岩石是地球上最基本的构成成分之一,其性质与行为直接影响到地质工程、地震学和石油勘探等领域。
压力波速度是岩石力学研究中重要的参数之一,它能够揭示岩石的变形、破裂和应力状态,并为岩石工程设计和实际施工提供重要参考。
本文将介绍一些常见的岩石压力波速度测试方法,并对其测试结果进行分析。
一、动态弹性参数测试方法1. 声波测井法声波测井法是一种通过测量井中岩石传播声波的速度来揭示岩石性质和结构的方法。
在实际应用中,声波测井设备通过发射声波信号,并记录其传播时间以及到达接收器的信号强度。
根据测量的数据,可以计算出岩石的纵波速度和横波速度,从而推断岩石的力学性质。
2. 超声波检测法超声波检测法是一种利用超声波在岩石中的传播速度来测定岩石性质的方法。
通过在岩石表面或孔洞中放置超声波传感器,并发射高频信号,测量其传播时间和到达接收器的信号强度。
根据测量数据,可以计算出岩石的压力波速度和剪切波速度。
二、静态弹性参数测试方法1. 声速仪测试法声速仪测试法是一种通过测量岩石中声波的传播速度来推断其力学性质的方法。
该测试方法适用于岩石试样,通过固体声波仪器向试样表面或孔洞中发射声波信号,并记录声波波形。
通过计算相位变化,可以得到岩石的纵波速度和横波速度。
2. 拉伸试验法拉伸试验法是一种通过施加拉伸力来测定岩石的弹性模量和压缩强度的方法。
在该方法中,通过施加恒定应变速率的拉伸力,测量岩石试样的应力-应变关系。
通过分析应力-应变曲线,可以得到岩石的压力波速度。
三、岩石压力波速度的分析1. 岩石组分分析岩石的压力波速度与其组分密切相关。
根据各组分的密度和声波传播速度,可以推算出岩石的压力波速度。
例如,石英和长石等硅酸盐矿物对声波的传播起到重要作用,而成分中含量较高的非均质物质则会对声波传播速度产生较大影响。
2. 岩石孔隙率分析岩石中的孔隙率是影响其压力波速度的重要参数之一。
孔隙率越高,岩石内部的孔隙体积越大,并且会导致声波的传播速度降低。

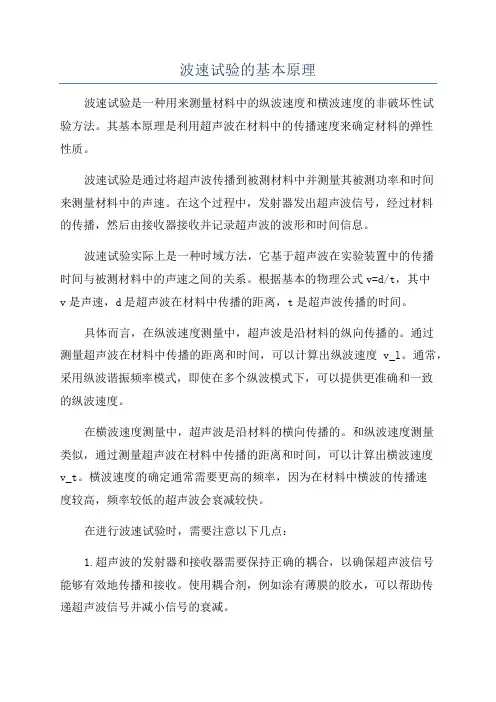

波速试验的基本原理波速试验是一种用来测量材料中的纵波速度和横波速度的非破坏性试验方法。
其基本原理是利用超声波在材料中的传播速度来确定材料的弹性性质。
波速试验是通过将超声波传播到被测材料中并测量其被测功率和时间来测量材料中的声速。
在这个过程中,发射器发出超声波信号,经过材料的传播,然后由接收器接收并记录超声波的波形和时间信息。
波速试验实际上是一种时域方法,它基于超声波在实验装置中的传播时间与被测材料中的声速之间的关系。
根据基本的物理公式v=d/t,其中v是声速,d是超声波在材料中传播的距离,t是超声波传播的时间。
具体而言,在纵波速度测量中,超声波是沿材料的纵向传播的。
通过测量超声波在材料中传播的距离和时间,可以计算出纵波速度v_l。
通常,采用纵波谐振频率模式,即使在多个纵波模式下,可以提供更准确和一致的纵波速度。
在横波速度测量中,超声波是沿材料的横向传播的。
和纵波速度测量类似,通过测量超声波在材料中传播的距离和时间,可以计算出横波速度v_t。
横波速度的确定通常需要更高的频率,因为在材料中横波的传播速度较高,频率较低的超声波会衰减较快。
在进行波速试验时,需要注意以下几点:1.超声波的发射器和接收器需要保持正确的耦合,以确保超声波信号能够有效地传播和接收。
使用耦合剂,例如涂有薄膜的胶水,可以帮助传递超声波信号并减小信号的衰减。
2.测量超声波在材料中传播所需的时间应该尽量准确。
可以使用高精度的计时器或其他精确测量时间的设备来进行测量。
3.要选择适当的频率和模式来传播超声波。
纵波和横波的频率和模式的选择应根据材料的弹性性质来确定,以确保测量结果的准确性。
4.在进行波速试验之前,应先了解被测试材料的基本性质和结构,以便选择适当的测试方法和参数。
总的来说,波速试验是一种通过测量超声波在材料中传播的时间和距离来确定材料中纵波和横波速度的方法。
这种试验方法广泛应用于材料科学、工程和非破坏性测试领域,可以帮助人们了解材料的弹性、结构和性能。
超声波测量固体弹性常数的测量一、实验目的1. 理解超声波声速与固体弹性常数的关系;2. 掌握超声波声速测量的方法;3. 了解声速测量在超声波应用中的重要性。
二、实验原理在各向同性的固体材料中,根据应力和应变满足的虎克定律, 可以求得超声波传播的特征方程:222221t c ∂Φ∂=Φ∇ (2.1)其中Φ为势函数,c 为超声波传播速度。
当介质中质点振动方向与超声波的传播方向一致时,称为纵波;当介质中质点的振动方向与超声波的传播方向相垂直时,称为横波。
在气体介质中,声波只是纵波。
在固体介质内部, 超声波可以按纵波或横波两种波型传播。
无论是材料中的纵波还是横波, 其速度可表示为:t d c = (2.2)其中, d 为 声波传播距离, t 为声波传播时间。
对于同一种材料, 其纵波波速和横波波速的大小一般不一样,但是它们都由弹性介质的密度、杨氏模量和泊松比等弹性参数决定, 即影响这些物理常数的因素都对声速有影响。
相反, 利用测量超声波速度的方法可以测量材料有关的弹性常数。
固体在外力作用下,其长度沿力的方向产生变形。
变形时的应力与应变之比就定义为杨氏模量,一般用E 表示。
(在本书杨氏模量测量的实验中有介绍)固体在应力作用下。
沿纵向有一正应变(伸长),沿横向就将有一个负应变(缩短),横向应变与纵向应变之比被定义为泊松比,记做σ,它也是表示材料弹性性质的一个物理量。
在各向同性固体介质中,各种波型的超声波声速为:纵波声速: )21)(1()1(σσρσ-+-=E C L (2.3) 横波声速: )1(2σρ+=E C S (2.4) 其中E 为杨氏模量,σ为泊松系数,ρ为材料密度。
相应地,通过测量介质的纵波声速和横波声速,利用以上公式可以计算介质的弹性常数。
计算公式如下:杨氏模量: 1)43(222--=T T c E S ρ (2.5)泊松系数: )1(2222--=T T σ (2.6) 其中:SL c c T =,L c 为介质中纵波声速,S c 为介质中横波声速,ρ为介质的密度。

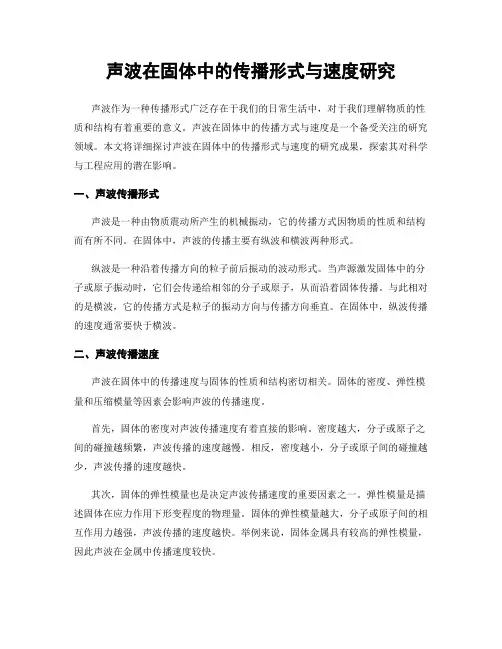

声波在固体中的传播形式与速度研究声波作为一种传播形式广泛存在于我们的日常生活中,对于我们理解物质的性质和结构有着重要的意义。
声波在固体中的传播方式与速度是一个备受关注的研究领域。
本文将详细探讨声波在固体中的传播形式与速度的研究成果,探索其对科学与工程应用的潜在影响。
一、声波传播形式声波是一种由物质震动所产生的机械振动,它的传播方式因物质的性质和结构而有所不同。
在固体中,声波的传播主要有纵波和横波两种形式。
纵波是一种沿着传播方向的粒子前后振动的波动形式。
当声源激发固体中的分子或原子振动时,它们会传递给相邻的分子或原子,从而沿着固体传播。
与此相对的是横波,它的传播方式是粒子的振动方向与传播方向垂直。
在固体中,纵波传播的速度通常要快于横波。
二、声波传播速度声波在固体中的传播速度与固体的性质和结构密切相关。
固体的密度、弹性模量和压缩模量等因素会影响声波的传播速度。
首先,固体的密度对声波传播速度有着直接的影响。
密度越大,分子或原子之间的碰撞越频繁,声波传播的速度越慢。
相反,密度越小,分子或原子间的碰撞越少,声波传播的速度越快。
其次,固体的弹性模量也是决定声波传播速度的重要因素之一。
弹性模量是描述固体在应力作用下形变程度的物理量。
固体的弹性模量越大,分子或原子间的相互作用力越强,声波传播的速度越快。
举例来说,固体金属具有较高的弹性模量,因此声波在金属中传播速度较快。
最后,固体的压缩模量也会对声波传播速度产生影响。
压缩模量是衡量固体在各个方向上抵抗压缩的性质。
与密度和弹性模量相似,压缩模量越大,声波传播的速度越快。
三、应用潜力声波在固体中的传播形式与速度的研究成果对科学与工程应用具有重要意义。
首先,在材料科学中,了解声波传播的方式和速度可以帮助研究者更好地理解材料的内部结构和物性。
通过检测声波的传播速度变化,科学家可以得出关于固体状况的信息,例如固体中的空隙、裂缝或杂质等。
其次,在工程领域中,声波传播的形式和速度研究成果可以被应用于非破坏性检测和材料表征。

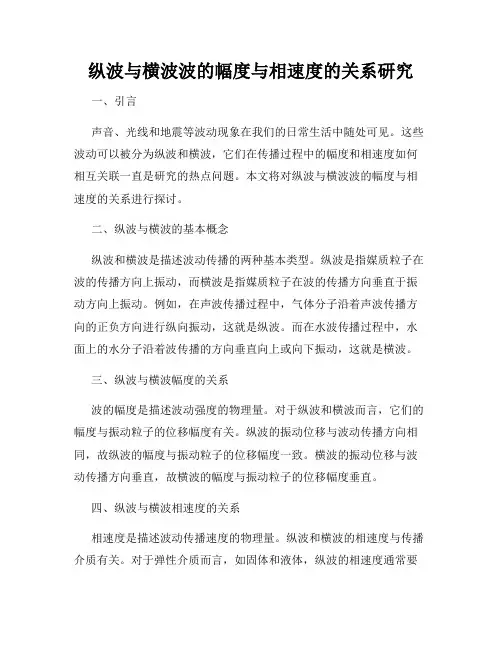

纵波与横波波的幅度与相速度的关系研究一、引言声音、光线和地震等波动现象在我们的日常生活中随处可见。
这些波动可以被分为纵波和横波,它们在传播过程中的幅度和相速度如何相互关联一直是研究的热点问题。
本文将对纵波与横波波的幅度与相速度的关系进行探讨。
二、纵波与横波的基本概念纵波和横波是描述波动传播的两种基本类型。
纵波是指媒质粒子在波的传播方向上振动,而横波是指媒质粒子在波的传播方向垂直于振动方向上振动。
例如,在声波传播过程中,气体分子沿着声波传播方向的正负方向进行纵向振动,这就是纵波。
而在水波传播过程中,水面上的水分子沿着波传播的方向垂直向上或向下振动,这就是横波。
三、纵波与横波幅度的关系波的幅度是描述波动强度的物理量。
对于纵波和横波而言,它们的幅度与振动粒子的位移幅度有关。
纵波的振动位移与波动传播方向相同,故纵波的幅度与振动粒子的位移幅度一致。
横波的振动位移与波动传播方向垂直,故横波的幅度与振动粒子的位移幅度垂直。
四、纵波与横波相速度的关系相速度是描述波动传播速度的物理量。
纵波和横波的相速度与传播介质有关。
对于弹性介质而言,如固体和液体,纵波的相速度通常要比横波的相速度大。
这是因为纵波的振动方向与波动传播方向一致,而横波的振动方向垂直于波动传播方向,使得纵波更容易传播。
然而,在某些非弹性介质中,如气体和等离子体,纵波和横波的相速度可以相等或接近。
五、实验验证与应用为了验证纵波与横波波的幅度与相速度的关系,科学家进行了大量的实验研究。
通过观察和测量波的幅度和相速度,可以确立它们之间的关系。
这不仅对科学研究具有重要意义,还在工程技术领域有着广泛的应用。
例如,在地震勘探中,通过纵波和横波的传播速度和幅度变化可以确定地下地质结构,从而为地质灾害预警和建筑安全提供重要依据。
六、结论本文简要介绍了纵波与横波波的幅度与相速度的关系研究。
根据纵波和横波的基本概念,我们了解到纵波的幅度与振动粒子的位移幅度一致,而横波的幅度与振动粒子的位移幅度垂直。
岩石声波测速实验报告实验目的:通过声波测速方法测量不同岩石样品的声速,并分析其成因。
实验原理:声波测速是一种常用的岩石物理实验方法,通过测量声波在岩石中的传播速度来推测岩石的物理性质和结构。
实验中常用的声波传播模式有纵波和横波两种。
实验步骤:1.准备工作:选择不同类型的岩石样品,保证其表面光滑且无任何裂纹。
准备声波源和接收器。
2.实验装置:将声波源和接收器分别固定在两个相对的位置上,使它们与样品成一直线。
调节声波源和接收器的间距为固定值。
3.实验操作:发射一个短脉冲信号,让声波沿着样品的长度传播。
接收器收集到反射的声波信号并传输到计算设备上。
4.数据处理:通过计算接收器接收到声波信号的时间间隔和样品的长度,推算出声波在岩石中的传播速度。
实验结果与讨论:根据实验数据计算出不同岩石样品的声速,并进行分析。
1.实验结果:将实验数据列成表格,并计算出每个样品的声速。
样品编号岩石类型声速(m/s)1 花岗岩50002 石灰岩35003 砂岩20002.结果分析:(1)花岗岩的声速较高,说明其具有较高的密度和硬度。
花岗岩中晶粒间的结合较紧密,使声波传播时受到的阻力较小。
(2)石灰岩的声速较花岗岩较低,说明其密度和硬度相对较小。
石灰岩中的微小裂缝和孔隙较多,导致声波传播时受到的阻力较大。
(3)砂岩的声速最低,砂岩中含有较多的石英和珍珠岩等成分,这些成分的密度较小,且砂岩中的孔隙较多,造成了声波的衰减,使得声速较低。
结论:通过声波测速方法,我们成功地测量了不同岩石样品的声速,并分析了其成因。
花岗岩具有较高的声速,主要由于其密度和硬度较大;石灰岩的声速较小,与其较多的微小裂缝和孔隙有关;砂岩的声速最低,主要受到其含有的低密度石英和珍珠岩成分以及孔隙的影响。
实验中可能存在的误差:1.由于实验条件的限制,实际测量的声速可能与岩石实际声速有一定差距。
2.岩石样品中的微小裂隙和孔隙对声波的传播也会产生影响,可能造成测量结果的偏差。

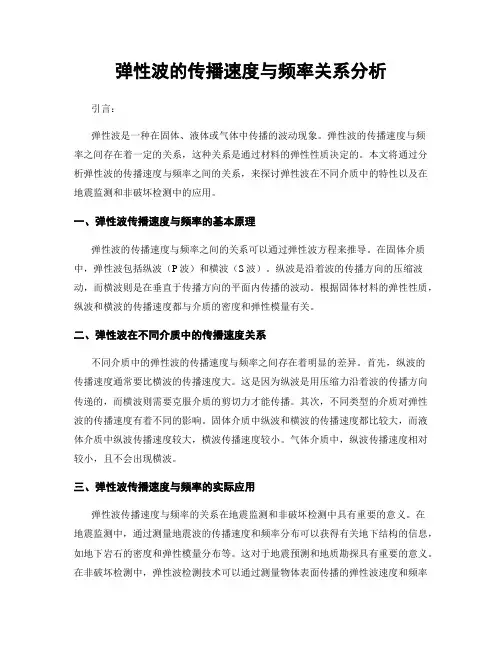

弹性波的传播速度与频率关系分析引言:弹性波是一种在固体、液体或气体中传播的波动现象。
弹性波的传播速度与频率之间存在着一定的关系,这种关系是通过材料的弹性性质决定的。
本文将通过分析弹性波的传播速度与频率之间的关系,来探讨弹性波在不同介质中的特性以及在地震监测和非破坏检测中的应用。
一、弹性波传播速度与频率的基本原理弹性波的传播速度与频率之间的关系可以通过弹性波方程来推导。
在固体介质中,弹性波包括纵波(P波)和横波(S波)。
纵波是沿着波的传播方向的压缩波动,而横波则是在垂直于传播方向的平面内传播的波动。
根据固体材料的弹性性质,纵波和横波的传播速度都与介质的密度和弹性模量有关。
二、弹性波在不同介质中的传播速度关系不同介质中的弹性波的传播速度与频率之间存在着明显的差异。
首先,纵波的传播速度通常要比横波的传播速度大。
这是因为纵波是用压缩力沿着波的传播方向传递的,而横波则需要克服介质的剪切力才能传播。
其次,不同类型的介质对弹性波的传播速度有着不同的影响。
固体介质中纵波和横波的传播速度都比较大,而液体介质中纵波传播速度较大,横波传播速度较小。
气体介质中,纵波传播速度相对较小,且不会出现横波。
三、弹性波传播速度与频率的实际应用弹性波传播速度与频率的关系在地震监测和非破坏检测中具有重要的意义。
在地震监测中,通过测量地震波的传播速度和频率分布可以获得有关地下结构的信息,如地下岩石的密度和弹性模量分布等。
这对于地震预测和地质勘探具有重要的意义。
在非破坏检测中,弹性波检测技术可以通过测量物体表面传播的弹性波速度和频率信息来评估物体的结构和材料的质量,例如管道的泄漏检测、建筑物的结构健康评估等。
四、结论弹性波的传播速度与频率关系是通过材料的弹性性质决定的。
不同介质中弹性波的传播速度与频率存在差异,固体介质中的纵波和横波传播速度较大,液体介质中纵波传播速度较大且不出现横波,气体介质中纵波传播速度相对较小。
弹性波传播速度与频率的关系在地震监测和非破坏检测中具有实际应用价值。

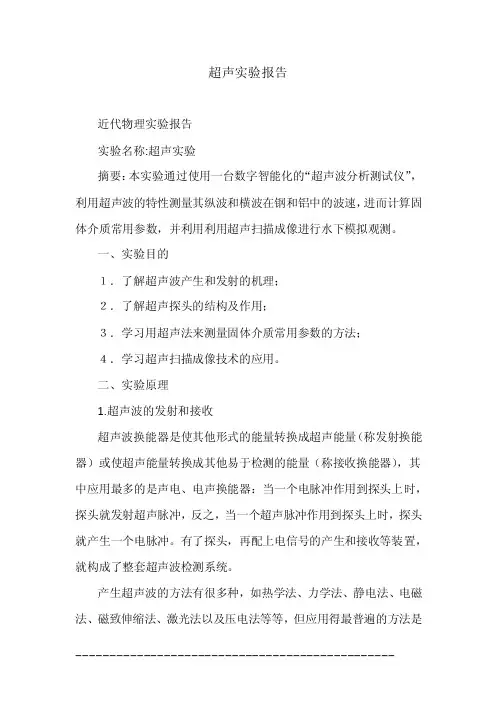

超声实验报告近代物理实验报告实验名称:超声实验摘要:本实验通过使用一台数字智能化的“超声波分析测试仪”,利用超声波的特性测量其纵波和横波在钢和铝中的波速,进而计算固体介质常用参数,并利用利用超声扫描成像进行水下模拟观测。
一、实验目的1.了解超声波产生和发射的机理;2.了解超声探头的结构及作用;3.学习用超声法来测量固体介质常用参数的方法;4.学习超声扫描成像技术的应用。
二、实验原理1.超声波的发射和接收超声波换能器是使其他形式的能量转换成超声能量(称发射换能器)或使超声能量转换成其他易于检测的能量(称接收换能器),其中应用最多的是声电、电声换能器:当一个电脉冲作用到探头上时,探头就发射超声脉冲,反之,当一个超声脉冲作用到探头上时,探头就产生一个电脉冲。
有了探头,再配上电信号的产生和接收等装置,就构成了整套超声波检测系统。
产生超声波的方法有很多种,如热学法、力学法、静电法、电磁法、磁致伸缩法、激光法以及压电法等等,但应用得最普遍的方法是压电法。
1). 压电效应某些介电体在机械压力的作用下会发生形变,使得介电体内正负电荷中心相对位移以致介电体两端表面出现符号相反的束缚电荷,其电荷密度与压力成正比,这种由“压力”产生“电”的现象称为正压电效应,如1(a)所示。
(a)图1 压电效应示意图(a)正压电效应(b)逆压电效应反之,如果将具有压电效应的介电体置于外电场中,电场会使介质内部正负电荷中心位移,从而导致介电体产生形变,这种由“电”产生“机械形变”的现象称为逆压电效应,如图1(b)所示。
逆压电效应只产生于介电体,形变与外电场呈线性关系,且随外电场反向而改变符号。
如果对具有压电效应的材料施加交变电压,那么它在交变电场的作用下将发生交替的压缩和拉伸形变,由此而产生了振动,并且振动的频率与所施加的交变电压的频率相同,若所施加的电频率在超声波频率范围内,则所产生的振动是超声频的振动,即超声波的产生。
我们把这种振动耦合到弹性介质中去,那么在弹性介质中传播的波即为超声波,这利用的是逆1(b)近代物理实验报告压电效应,若利用正压电效应可将超声能转变成电能,这样就可实现超声波的接收。
1
A-3 固体中纵波和横波速度的测量
【实验目的】
1.了解固体材料中弹性波的性质;
2.了解固体材料的纵波和横波播速度的测量方法。
【实验内容】
1.用多次回波法测量纵波速度;
2.用脉冲重合法测量横波速度。
【实验原理与装置】
一.实验原理
1.脉冲回波法测量固体中纵波速度
d
待测固体样品
图1 纵波在固体中的多次反射
超声探头发射的纵波脉冲进入固体后,以纵波速度在固体中传播,由于声波在固体前后两个表面会发生反射,利用超声探头可以接收到多次反射的信号。
假定相邻两次反射信号的时间差为t ,样品的厚度为d ,则可得到固体中纵波声速C L 为:C L =2d / t 。
2.利用纵波探头测量固体中横波速度
由于横波探头的频率通常比较低,若采用横波脉冲回波法测量,测量的误差比较大。
在本实验中,将利用纵波沿界面传播时的会产生以临界角传播的横波的性质,采用纵波探头测量横波速度。
如图2所示,把纵波探头放在样品的一侧并靠近上表面(L >>d ),入射纵波P 1沿上表面传播时,由于界面的作用产生以临界角θC 传播的横波S 1(假定横波的速度为C S ,则sin θC = C S / C L ),当横波S 1到达下表面时会产生纵波P S1和反射波S 2,…… 这样,通过接收产生的一系列纵波(P 1, P S1, P S2, …)反射后到达探头的时间,就可以计算出横波的速度。
气体
P 1 1
纵波P 1
气体
2
图2 纵波和横波的转化及在固体中传播 两次纵波(P Sn 与P Sn+1)的时间差 τ = (d /cos θC )/C S - (d tan θC )/C L ,
则横波的速度C S = 2)/(1d C C L L
τ+。
(请自行推导C S 的计算公式)
由于需要同时接收上下两个表面产生的声波,实验所使用的纵波换能器的发射面的有效直径略大于样品的厚度d ,测量时把换能器面放在样品端面的中心处。
二.实验装置
1.脉冲发生器
用XC61A
型脉冲发生器产生的电脉冲激励超声换能器产生声波。
电脉冲的触发周期、宽度和幅度可以按需要进行调整,使之与超声换能器匹配以产生较强的脉冲声波。
2.示波器
本实验中采用泰克TDS210型数字示波器,可以直接读取信号的电压幅度、相对时间间隔等信息,可以保存多组波形用于比较。
3.超声换能器
实验中采用的超声换能器由压电陶瓷片制成,加有后背衬和前匹配层以产生短的超声脉冲,加上脉冲电压激励可以发射声脉冲。
同时又作为接收器使用,接收到的声波后由压电效应产生电信号,可以接到示波器上进行观测和记录。
压电片
匹配层
图4 超声换能器结构示意图
测量时,换能器面和样品之间通常需要加少量水或其他耦合剂进行耦合,以使声波能更好地透射到样品中。
【实验要求与步骤】
1.设备调节
通过看说明书了解和熟悉TDS210型数字示波器,了解用示波器进行时间测量、调整时间测量精度和波形存储的操作方法。
通过调整激励电信号的脉冲宽度使接收信号最强。
2.用多次回波法测量纵波速度:
把探头放在样品最大平面的中心附近(用少量水作耦合),利用示波器测量回波时间。
要求用第3个(或以上)回波和第1个回波的时间差(要求时间差值大于10μs)来计算回波时间,可以提高时间的测量精度。
2*.用不同声程回波的时间差法测量纵波速度:
把探头放在样品的不同侧面,利用示波器分别测量各侧面的第一次回波时间。
然后根据声波的行程差∆L和回波时间差∆t,来计算纵波速度C L=∆L/∆t。
由于本方法可以排除换能器的匹配层厚度对测量的影响,用此结果与多次回波法的结果进行比较,就可以看出换能器的匹配层厚度对测量是否有影响。
3.用纵波的转换波测量横波速度:
把探头放在样品较窄侧面的中部,测量转换纵波脉冲P S1和P S2或P S3的时间差来计算横波速度。
4.要求:
(1)实验中时间的测量用数字示波器的直接读数,要求测量精度为0.01μs(示波器的时间档调到500ns)。
(2)时间和厚度的数据以多组(5组以上)测量数据进行平均,每次测量时适当改变测量点的位置。
(3)计算纵波和横波的速度及测量误差,应给出计算公式和相应的测量数据。
【思考题】
1.换能器的匹配层厚度对测量是否有影响?
2.为什么不能用第一次纵波回波P1和转换纵波脉冲P S1、P S2或P S3的时间差来计算横波速度。
3。
