SMT操作安全知识培训一、SMT操作介绍SMT是一种电子组装技术，通过将电子元器件直接焊接到印制电路板（PCB）表面，与传统的插件式组装技术相比，具有占用空间少、可靠性高、生产效率高等优点。
SMT工艺主要包括元器件上料、贴附、焊接、检测等环节。
SMT操作安全知识培训旨在提高操作人员对SMT工艺的理解和意识，保障生产过程的安全和质量。
二、元器件上料安全1.使用标准封装与标准包装的元器件，避免使用过期、破损或变形的元器件，以免引起故障或安全隐患。
2.注意元器件的引脚方向和极性，确保正确插入。
3.遵循公司规定的元器件上料步骤，避免操作失误。
三、贴附操作安全1.在贴附操作前，先确认贴附物种类与质量要求，选择适当的胶水或焊锡膏，并检查其有效期和存储条件。
2.遵循贴附工艺步骤，确保操作标准化。
3.注意使用防静电设备，避免静电对元器件的损坏。
4.注意固定贴附物的位置，确保精确贴附，避免贴附物松动、偏离或堵塞。
四、焊接操作安全1.确保焊接设备和工具的安全性能，及时检查和维护设备。
2.佩戴个人防护装备，如护目镜、手套等，以防止热飞溅和酸碱溅落。
3.注意焊接操作的工艺参数，如温度、时间、压力等，严禁擅自调整。
4.充分熟悉焊接流程并遵守操作规范，确保焊接质量和安全。
五、检测操作安全1.使用合适的检测设备和工具，确保其安全性能和准确性。
2.注意使用防静电设备，以防止静电对元器件的损坏。
3.遵循检测工艺流程，严格按照规定操作，注意检测结果的准确性。
4.注意个人安全，防止因检测操作而发生人员伤害。
六、安全事故预防方法1.操作人员要接受正规的培训和拥有必要的证书。
2.使用设备前应仔细阅读设备操作手册，并按照要求佩戴相应的安全防护用品。
3.定期维护设备，确保设备的正常工作状态。
4.遵循操作规程，不准违规操作。
5.发现并及时消除操作过程中出现的各类隐患，不准擅自修改设备参数。
6.严格按照工艺要求操作，严禁过度操作和违规操作。
7.故障发生时应停车检修，切勿随意继续操作。
1.ESD 的解释: 存储的静电的突然释放 (静电放电控制)2.ESD防护的基本工具: 静电服静电鞋静电手环静电手套3.ESD的几种方式: 接地隔离中和4.右图所表达的含义:静电防护警告标识静电防护标签5.ESD 防护的基本原则:原则一:确保在静电安全区域内使用或安装静电敏感元件.原则二:要使用静电屏蔽容器运送及存放静电敏感元件或PCB板.原则三:定期检测所安装的静电防护工具或设备是否工作正常.6.5S的要点: 整理整顿清扫清洁素养7.车间内各类物品应存放于指定区域并设定标识牌 ,对危险品设警示牌,确保安全文明生产.8.岗位从业人员加强安全环保意识,各岗位严格按照岗位作业指导书操作,各设备工作区域机械活动平台不允许有异物存在,设备工作时禁止身体任何部位进入机器内部, 如机器出现异常,应立即按下红色紧急(急停)开关并报告相关人员处理,以保障人员与设备的安全.9.SMT的全称是Surface mount(或mounting) technology,中文意思为：表面贴装技术10.车间环境：温度：25±2 ℃湿度：35－65％RH11．焊料：有铅焊锡成分：锡和铅；比例分别为： 63% ， 37% ；熔点：183℃无铅焊锡成分：SAC305 ；比例分别为：96.5％的锡金属和3.0％银金属与0.5％铜金属熔点：217℃二、1.简述常用的电子元器件及其PCB板上的符号；01) 电阻 R02) 电容 C03) 电感 L04) 电晶体 Q05) 晶体振荡器 Y 或 X’TAL06) 连接器 J07) 二极管 D08) 开关 SW09) 集成电路IC U2.列举常见的不良类别01) 偏移 02) 缺件 03) 极反 04)错件 05) 短路 06) 虚焊 07) 立碑 08) 多件 09) 多件 10）锡多 11）锡少3.简述不合格品处理的方法对不合格品进行区分、隔离、标示；不合格品返修OK 后再行检验，良品正常流线，不合格品再次送修；同一板子返修超过规定次数则需申请报废处理。
smt有哪些培训计划一、SMT基础知识培训SMT基础知识培训是SMT培训计划中最基础的部分，主要是向员工介绍SMT技术的基本概念、原理和工艺流程。
包括SMT的发展历程、SMT设备的组成、SMT工艺的特点等。
员工通过学习SMT的基础知识，可以更好地了解SMT技术的应用范围和工作原理，为后续的学习和实践打下基础。
二、SMT设备操作培训SMT设备操作培训是SMT培训计划中的一个重要环节，主要是向员工介绍SMT设备的操作方法和注意事项。
包括SMT设备的使用方法、保养维护、故障排除等内容。
员工通过学习SMT设备的操作培训，可以更好地掌握SMT设备的使用技巧，提高设备的利用率和生产效率。
三、SMT工艺技术培训SMT工艺技术培训是SMT培训计划中的重点内容，主要是向员工介绍SMT生产线上的工艺流程和操作技巧。
包括SMT工艺的设计原则、生产流程、工艺参数的设置和调整等内容。
员工通过学习SMT工艺技术培训，可以更好地掌握SMT生产线上的工艺操作技巧，提高产品的质量和生产效率。
四、SMT质量控制培训SMT质量控制培训是SMT培训计划中的重要内容，主要是向员工介绍SMT生产中的质量控制方法和标准。
包括SMT质量检测的原理、方法和设备的使用，以及如何保证产品质量和生产效率。
员工通过学习SMT质量控制培训，可以更好地掌握SMT生产中的质量控制方法，提高产品的合格率和客户满意度。
五、SMT新技术应用培训SMT新技术应用培训是SMT培训计划中的创新内容，主要是向员工介绍SMT领域的新技术和新工艺。
包括SMT行业的发展趋势、新技术的应用方法和效果评估等内容。
员工通过学习SMT新技术应用培训，可以更好地了解SMT行业的发展方向和前沿技术，为企业引领行业的发展贡献力量。
六、SMT管理与创新培训SMT管理与创新培训是SMT培训计划中的综合内容，主要是向员工介绍SMT生产管理和技术创新的方法和手段。
包括SMT生产线的管理模式、技术创新的途径和方法等内容。
SMT人员培训资料第一部分:安全生产第二部分:工艺流程第三部分:物料识别第四部分:机器操作第五部份：关键岗位第一部分:安全生产一、机器运行中禁止身体任何部分或其它物品进入机器内部 二、禁止在运行当中移动机器上安装的物件（如料盘、Feeder ） 三、如遇险情，立刻按下红色圆形“紧急停止键” 四、安全生产图片（参照已做好的图片）MPM 印刷机如误按红色紧急停止按键会切断电源中断生产正常运行时应关好安全门并远离紧急停止按钮紧急情况时按下紧急停止键 EXIT ：正常情况下退出警告：小心底座夹伤手 警告：小心刮刀紧急情况时按下紧急停止键F5：开始运行 F6：停止运行 按F5开始运行前，必须先检查FEEDER 是否全部安装到位，机器运行中如有异常响声或其它紧急情况立即按下红色紧急机器运行中严禁把手伸入钢网下，以免底座升降，或相机移动时撞伤，严禁两人同时操作机器 清洗、更换刮刀时应注意刮刀口锋利，当心伤手及损坏钢网当有人在检查机器时不可开机，严禁两人同时操作机器出现意外 不可在机器运行时取出FEEDER ，以防损坏机器机器运行时不可把手或其它异物伸入机器内，以防发生意外。
需要更换FEEDER 或检查设备必须先按下F6机器停止运行机器运行中不可以把手伸入机器内拾取物料或料盘 机器运行当中不可以取放FEEDER ，以免发生碰撞 警告：检查中不可开机 错误方式：运行中不可换取飞达错误方式：运行中不可换取飞达 正确方式：停机后换取飞达停机错误方式：运行中不可进入机器内取料错误方式：运行中不可取出飞达运行中拾取物料或料盘时应先按下STOP 键停机再打开安全门 取放FEEDER 时应先按下红色STOP 键停机再打开安全门机器运行中不可以把手伸入机器内拾取物料或料盘 机器运行中不可以把头部伸入机器安全门以内观看正确方式：打开安全门，按下紧急停止键正确方式：打开安全门，按下紧急停止键错误方式：不可把头手伸入机器内 错误方式：不可把头手伸入机器内机器运行时应拉起紧急停止按钮，关好安全门,避免身体或其 它异物进入机器内部正确方式：打开安全门，按下紧急停止键特别注意：如仅按下红色方形STOP 键机器仍有可能会动作如需进入机器内部应按下红色圆形紧急停止键打开安全门第二部分：工艺流程一、SMT定义二、流程图第三部分：物料识别一、电阻1、电阻的符号：R2、电阻的单位：欧姆：Ω千欧：ＫΩ兆欧：ＭΩ3、单位换算：一兆欧（1ＭΩ） = 一百万欧姆（106Ω）1ＭΩ = 1000ＫΩ = 1000000Ω4、电阻丝印的识别。
SMT培训资料（全）SMT基础知识⼀、 SMT简介⼆、 SMT⼯艺介绍三、元器件知识四、 SMT辅助材料五、 SMT质量标准六、安全及防静电常识第⼀章SMT简介SMT的特点采⽤表⾯贴装技术(SMT)是电⼦产品业的趋势SMT有关的技术组成第⼆章SMT⼯艺介绍SMT⼯艺名词术语1、表⾯贴装组件（SMA）（surface mount assemblys）。
2、回流焊（reflow soldering）3、波峰焊（wave soldering）4、细间距（fine pitch）5、引脚共⾯性（lead coplanarity ）6、焊膏（ solder paste ）7、固化（curing ）8、贴⽚胶或称红胶（adhesives）（SMA）9、点胶 ( dispensing )10、点胶机 ( dispenser )11、贴装（ pick and place ）12、贴⽚机（ placement equipment ）13、⾼速贴⽚机 ( high placement equipment )14、多功能贴⽚机 ( multi-function placement equipment )15、热风回流焊 ( hot air reflow soldering )16、贴⽚检验 ( placement inspection )17、钢⽹印刷 ( metal stencil printing )18、印刷机 ( printer)19、炉后检验 ( inspection after soldering )20、炉前检验 (inspection before soldering )21、返修 ( reworking )22、返修⼯作台 ( rework station )表⾯贴装⽅法分类第⼀类只采⽤表⾯贴装元件的装配第⼆类⼀⾯采⽤表⾯贴装元件和另⼀⾯采⽤表⾯贴元件与穿孔元件混合的装配第三类顶⾯采⽤穿孔元件, 底⾯采⽤表⾯贴装元件的装配SMT的⼯艺流程领PCB、贴⽚元件? 贴⽚程式录⼊、道轨调节、炉温调节 ? 上料 ? 上PCB ? 点胶（印刷）? 贴⽚? 检查 ? 固化? 检查 ? 包装 ?保管各⼯序的⼯艺要求与特点：1.⽣产前准备z清楚产品的型号、PCB的版本号、⽣产数量与批号。
第1篇一、培训目标通过本次SMT一周简易培训，使参训人员掌握SMT的基本原理、工艺流程、设备操作及常见问题解决方法，提高SMT操作技能，为后续实际工作打下坚实基础。
二、培训对象1. 新入职的SMT操作人员；2. 有一定SMT操作经验，但需进一步提升技能的员工；3. 对SMT工艺感兴趣的员工。
三、培训时间一周（5天）四、培训内容第一天：SMT基本原理及工艺流程1. SMT概述- SMT的定义及发展历程- SMT与传统焊接技术的区别2. SMT基本原理- SMT的原理及特点- SMT的材料及元器件3. SMT工艺流程- 预制板制作- 贴片- 热风回流焊- 检测与测试第二天：SMT设备操作及维护1. SMT设备简介- 贴片机- 热风回流焊- 检测设备2. 贴片机操作- 设备启动与停止- 贴片机参数设置- 贴片机维护与保养3. 热风回流焊操作- 设备启动与停止- 热风回流焊参数设置- 热风回流焊维护与保养4. 检测设备操作- 设备启动与停止- 检测参数设置- 检测设备维护与保养第三天：SMT工艺控制及问题解决1. SMT工艺控制- 贴片精度控制- 焊接质量控制- 检测合格率控制2. 常见问题及解决方法- 贴片不良- 焊接不良- 检测不良3. 故障分析与排除- 设备故障分析- 工艺参数调整- 原材料质量分析第四天：SMT生产管理及质量控制1. SMT生产管理- 生产计划与调度- 原材料采购与库存管理- 生产现场管理2. SMT质量控制- 质量管理体系- 质量检验与控制- 质量改进措施3. 案例分析- SMT生产过程中的常见问题及解决方法 - SMT质量控制的成功案例第五天：SMT技术发展趋势及应用1. SMT技术发展趋势- 新材料、新设备的应用- 自动化、智能化发展- 绿色环保技术2. SMT技术应用- 智能手机、电脑等电子产品- 汽车电子、医疗设备等领域的应用3. 互动交流- 分享学习心得- 提出疑问与建议- 团队合作与讨论五、培训方式1. 讲座：邀请行业专家进行专题讲座，深入浅出地讲解SMT相关知识。

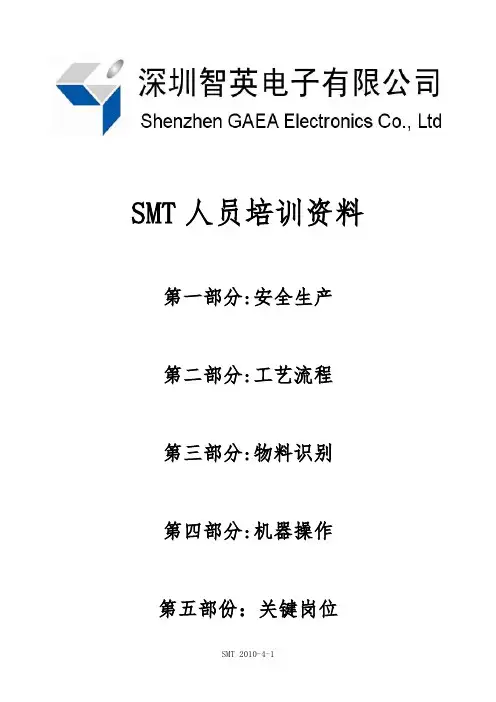

深圳智英电子有限公司Shenzhen GAEA Electronics Co., LtdSMT人员培训资料第一部分：安全生产第二部分：工艺流程第三部分：物料识别第四部分：机器操作第五部份：关键岗位第一部分：安全生产、机器运行中禁止身体任何部分或其它物品进入机器内部 二、 禁止在运行当中移动机器上安装的物件（如料盘、 Feeder ）三、 如遇险情，立刻按下红色圆形“紧急停止键” 四、 安全生产图片（参照已做好的图片）MPM 印刷机如误按红色紧急停止按键会切断电源中断生产机器运行中严禁把手伸入钢网下，以免底座升降，或相机移动时撞伤，严禁两人同时操作机器清洗、更换刮刀时应注意刮刀口锋利，当心伤手及损坏钢网警告：小心底座夹伤手警告：小心刮刀SMT 2010-4-1正常运行时应关好安全门并远离紧急停止按钮紧急情况时按下紧急停止键 EXIT :正常情况下退出按F5开始运行前，必须先检查FEEDER是否全部安装到位, 机器运行中如有异常响声或其它紧急情况立即按下红色紧急安全门是否关好当有人在检查机器时不可开机，严禁两人同时操作机器出现意外机器运行时不可把手或其它异物伸入机器内，以防发生意外需要更换FEEDER或检查设备必须先按下F6机器停止运行警告：检查中不可开机错误方式：运行中不可换取飞达错误方式：运行中不可换取飞达正确方式：停机后换取飞达停止键不可在机器运行时取出FEEDER，以防损坏机器机器运行中不可以把手伸入机器内拾取物料或料盘机器运行当中不可以取放FEEDER，以免发生碰撞拾取物料或料盘时应先按下STOP键停机再打开安全门取放FEEDER时应先按下红色STOP键停机再打开安全门错误方式：运行中不可进入机器内取料错误方式：运行中不可取出飞达正确方式：打开安全门，按下紧急停止键正确方式：打开安全门，按下紧急停止键错误方式：不可把头手伸入机器内错误方式：不可把头手伸入机器内机器运行中不可以把手伸入机器内拾取物料或料盘机器运行中不可以把头部伸入机器安全门以内观看机器运行时应拉起紧急停止按钮，关好安全门，避免身体或其它异物进入机器内部特别注意：如仅按下红色方形STOP键机器仍有可能会动作第二部分：工艺流程SMT定义SMTxiSui^iceMountTectuicloEy的谟文缩写.中文意思是农丽贴装技术□ SMT AL新-代屯了细装技术*也昆口刑屯了纠装行业电垠流汀的-种技术和r.2o它将传统的电子元蛊件|匸縮成为体积只育几十分之一的器件口、流程图第三部分：物料识别、电阻1、电阻的符号：R2、电阻的单位：欧姆：Q 千欧：K Q3、单位换算：6一兆欧（1M Q ）= 一百万欧姆（10 Q ）Screen PnnterAMountMount二二rdI LAOI f'! OflOW兆欧：M Q第一个数字表示电阻值首位数 第二个数字表示电阻值的第二位数 第三个数字表示第二位数后面有几个“0”举例:表示阻值 33K Q = 33000 Q表示阻值330 Q表示阻值33 Q_ 、电容 1、 电容的符号：C2、电容的单位：法拉 F微法：MF(NF )皮法：PF3、 单位换算：一法拉（仆）= 一百万微法(106MF ) 一微法(1MF )36=10 NF = 一百万皮法(10 PF )1 M Q = 1000 K Q = 1000000 Q4、电阻丝印的识别。
