自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。
电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。
其效果与开关元件类似，只是响应速度较慢。
它有三种封装形式：引线型、薄片型（带型）和贴装型。
2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。
由于聚合物自复保险丝为导体，其上会有电流通过。
当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。
从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。
这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。
当温度达到125°C时，电阻变化显著，从而使电流明显减小。
此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。
当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。
上述过程可循环多次。
3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。
②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。
③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。
电流越大或温度越高，则动作时间越短。
④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。
⑥动作功率Pdtyp：动作状态下消耗的功率。
⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。

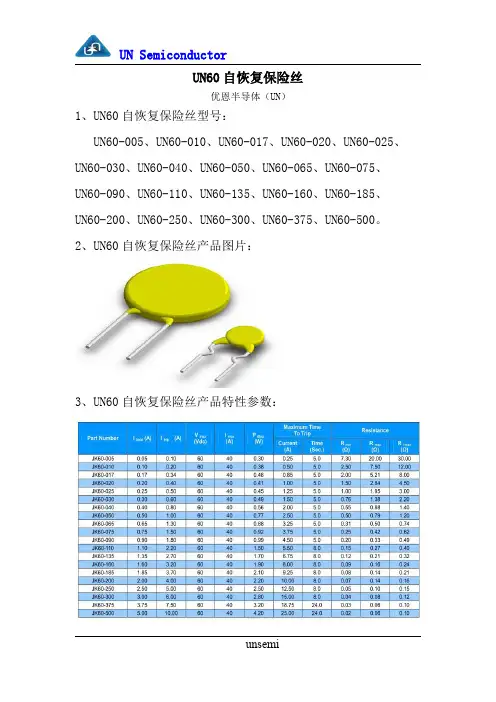

4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。
⾃恢复保险丝各参数介绍及⼯作原理⾃恢复保险丝各参数介绍及⼯作原理优恩半导体⾃恢复保险丝是由⾼科技聚合树脂及纳⽶导电晶粒经特殊⼯艺加⼯制成，正常情况下，纳⽶导电晶体随树脂基链接形成链状导电通路，保优恩半导体⾃恢复保险丝护器正常⼯作。
当电路发⽣短路或者过载时，流经优恩半导体保护器的⼤电流使其集温升⾼，当达到居⾥温度时，其态密度迅速减⼩，相变增⼤，内部的导电链路呈雪崩态变或断裂，优恩半导体保护器呈阶跃式迁到⾼阻态，电流被迅速夹断，从⽽对电路进⾏快速，准确的限制和保护。
其微⼩的电流使优恩半导体保护器⼀直处于保护状态，当断电和故障排除后，其集温降低，态密度增⼤，相变复原，纳⽶晶体还原成链状导电通路，⾃恢复保险丝恢复为正常状态，⽆需⼈⼯更换。
优恩半导体⾃恢复保险丝各参数符号说明：I hold =保持电流：最⼤电流器件将在23°C静⽌空⽓中通过⽽不跳闸。
I trip =跳闸电流：设备在23°C静⽌空⽓中跳闸的最⼩电流。
V max =最⼤电压器件可以承受额定电流（I max）⽽不会损坏I max =最⼤故障电流器件在额定电压（V max）下可承受⽽不会损坏P dtyp。
=在23℃静⽌空⽓处于跳闸状态时从设备消耗的功率。
R min =初始（未焊接）状态下器件的最⼩电阻。
R 1max =跳闸后1⼩时测得的23°C器件的最⼤电阻。
注意：超出规定额定值的操作可能导致损坏，可能产⽣电弧和⽕焰。
符号说明Ih jdtfuse元件在25°C环境温度下的最⼤的⼯作电流It jdtfuse元件在25°C环境温度下启动保护的最⼩电流Imax jdtfuse元件能承受最⼤电流Pdmax jdtfuse元件⼯作状态下的消耗功效Vmax jdtfuse元件的最⼤⼯作电压Vmaxi jdtfuse元件在阻断状态下所承受的最⼤电压Rmax jdtfuse元件⼯作前的初始最⼩阻值Rmaxi jdtfuse元件未⼯作前的初始最⼤阻值安装⽅式⾃复保险丝没有极性，阻抗⼩，安装⽅便，将其串联关于被保护电器的线路中即可，电源直流或交流均可。

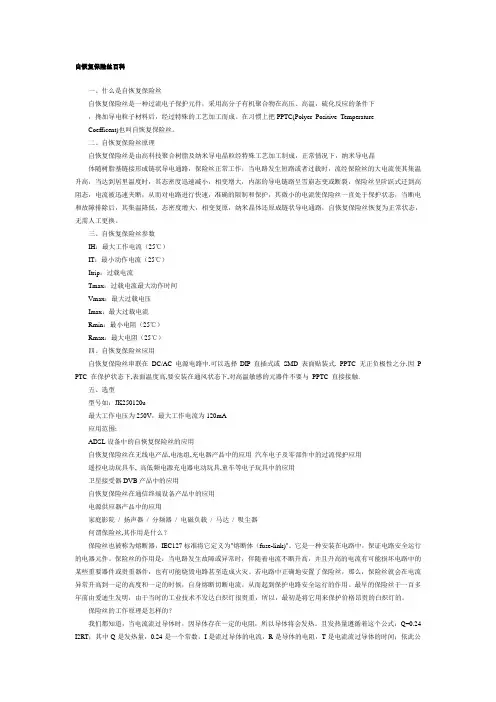

自恢复保险丝百科一、什么是自恢复保险丝自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
在习惯上把PPTC(Polyer Positive TemperatureCoefficent)也叫自恢复保险丝。
二、自恢复保险丝原理自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。
三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）Itrip：过载电流Tmax：过载电流最大动作时间Vmax：最大过载电压Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在DC/AC 电源电路中.可以选择DIP 直插式或SMD 表面贴装式. PPTC 无正负极性之分.因P PTC 在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与PPTC 直接接触.五、选型型号如：JK250120u最大工作电压为250V，最大工作电流为120mA应用范围:ADSL设备中的自恢复保险丝的应用自恢复保险丝在无线电产品,电池组,充电器产品中的应用汽车电子及零部件中的过流保护应用遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DVB产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院/ 扬声器/ 分频器/ 电磁负载/ 马达/ 吸尘器何谓保险丝,其作用是什么？保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。

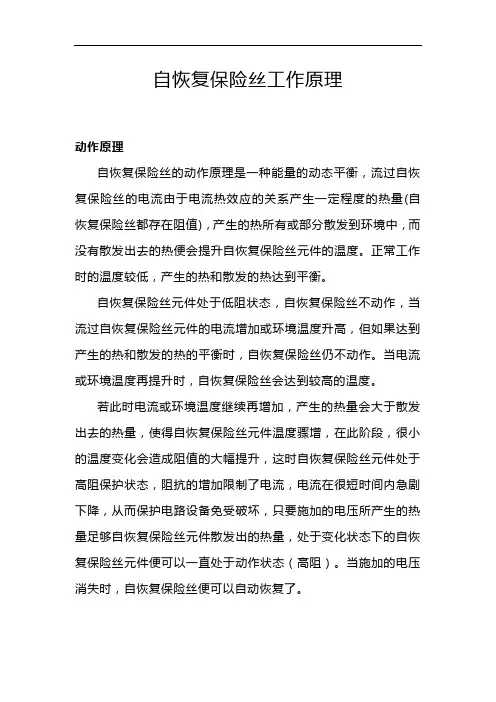

自恢复保险丝工作原理动作原理自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝的电流由于电流热效应的关系产生一定程度的热量(自恢复保险丝都存在阻值)，产生的热所有或部分散发到环境中，而没有散发出去的热便会提升自恢复保险丝元件的温度。
正常工作时的温度较低，产生的热和散发的热达到平衡。
自恢复保险丝元件处于低阻状态，自恢复保险丝不动作，当流过自恢复保险丝元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝仍不动作。
当电流或环境温度再提升时，自恢复保险丝会达到较高的温度。
若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提升，这时自恢复保险丝元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受破坏，只要施加的电压所产生的热量足够自恢复保险丝元件散发出的热量，处于变化状态下的自恢复保险丝元件便可以一直处于动作状态（高阻）。
当施加的电压消失时，自恢复保险丝便可以自动恢复了。
工作原理自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。
在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态(a)，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。
当线路发生短路或过载时，流经自恢复保险丝的大电流产生的热量使聚合树脂融化，体积快速增长，形成高阻状态(b)，工作电流快速减小，从而对电路进行限制和保护。
当问题排除后，自恢复保险丝重新冷却结晶，体积收缩，导电粒子重新形成导电通路，自恢复保险丝恢复为低阻状态，从而完成对电路的保护，无须人工更换。
