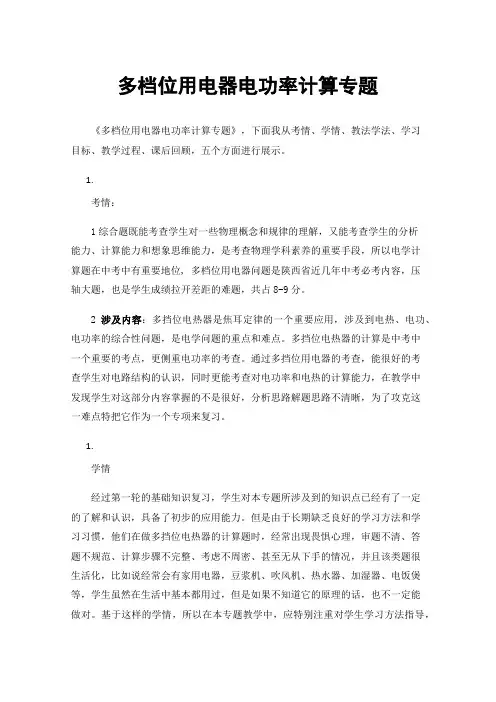

多档位用电器电功率计算专题《多档位用电器电功率计算专题》,下面我从考情、学情、教法学法、学习目标、教学过程、课后回顾,五个方面进行展示。
1.考情:1综合题既能考查学生对一些物理概念和规律的理解,又能考查学生的分析能力、计算能力和想象思维能力,是考查物理学科素养的重要手段,所以电学计算题在中考中有重要地位, 多档位用电器问题是陕西省近几年中考必考内容,压轴大题,也是学生成绩拉开差距的难题,共占8-9分。
2涉及内容:多挡位电热器是焦耳定律的一个重要应用,涉及到电热、电功、电功率的综合性问题,是电学问题的重点和难点。
多挡位电热器的计算是中考中一个重要的考点,更侧重电功率的考查。
通过多挡位用电器的考查,能很好的考查学生对电路结构的认识,同时更能考查对电功率和电热的计算能力,在教学中发现学生对这部分内容掌握的不是很好,分析思路解题思路不清晰,为了攻克这一难点特把它作为一个专项来复习。
1.学情经过第一轮的基础知识复习,学生对本专题所涉及到的知识点已经有了一定的了解和认识,具备了初步的应用能力。
但是由于长期缺乏良好的学习方法和学习习惯,他们在做多挡位电热器的计算题时,经常出现畏惧心理,审题不清、答题不规范、计算步骤不完整、考虑不周密、甚至无从下手的情况,并且该类题很生活化,比如说经常会有家用电器,豆浆机、吹风机、热水器、加湿器、电饭煲等,学生虽然在生活中基本都用过,但是如果不知道它的原理的话,也不一定能做对。
基于这样的学情,所以在本专题教学中,应特别注重对学生学习方法指导,尽可能让学生全程参与、交流讨论,克服他们的畏难心理,对该类计算题充满自信。
三、教法学法本节课教法遵循“以学生自主学习为主,教师引导为辅”的原则。
“以学生自主学习为主”就是让学生成为知识的发现者,而不是被动接受者,“教师引导为辅”就是打破传统教师讲为主体的模式,将教师角色定位在学生发现学习的辅助者,通过教师设计的问题,学生通过自学、小组合作、以及教师讲解提高解题能力。
1.如图甲所示是某家用多功能电炖锅,深受消费者认可和青睐。
它有三段温控功能;高温炖,中温煮和低温熬,
图乙是它的简化电路图,下表是该电炖锅的部分参数。
[ρ水=1×103kg/m 3,c 水=4.2×103
J/(kg ·℃),g =10N/kg]
(1)开关S 1、S 2处于什么状态,电炖锅为低温挡,说明判断依据; (2)求R 1、R 2的阻值;
(3)在标准大气压下,使用高温挡将初温是12℃的一锅水烧开,若电炖锅高温挡加热效率为80%,求烧开一
锅水需要的时间。
2.空气炸锅是一种新型家电,如图甲是某型号空气炸锅,其内部电路可简化为图乙,部分参数和食品加热时间如表所示。
其工作原理是通过发热管迅速加热锅内空气,利用大功率风扇形成循环的热流,使盛放篮内的食品均匀受热,不放油也能达到类似煎炸的效果。
(1)正常工作时,求通过发热管的电流;
(2)某次用该空气炸锅一锅薯条耗时15min ,求所消耗的电能;。

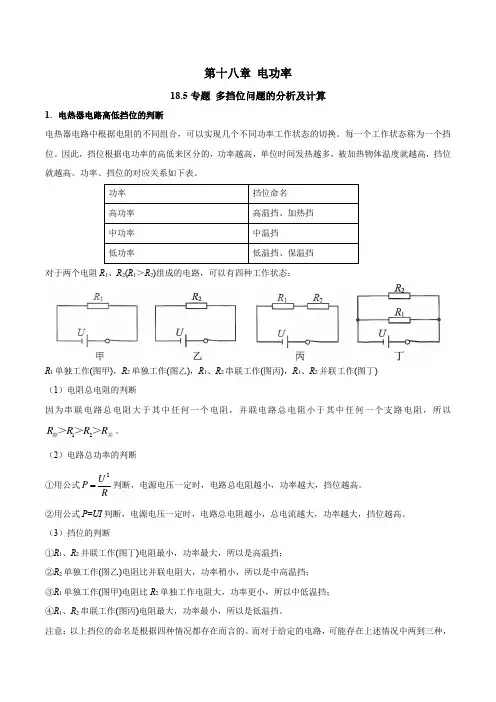

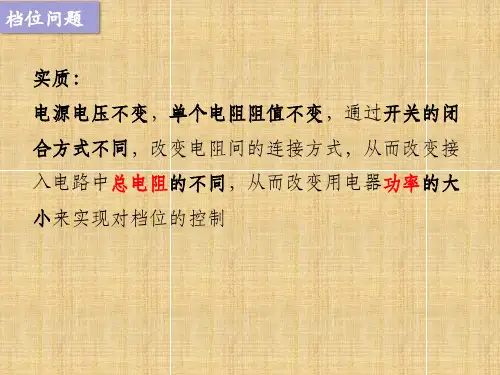

第十八章 电功率18.5专题 多挡位问题的分析及计算1.电热器电路高低挡位的判断电热器电路中根据电阻的不同组合,可以实现几个不同功率工作状态的切换。
每一个工作状态称为一个挡位。
因此,挡位根据电功率的高低来区分的,功率越高,单位时间发热越多,被加热物体温度就越高,挡位就越高。
功率、挡位的对应关系如下表。
对于两个电阻R 1、R 2(R 1>R 2)组成的电路,可以有四种工作状态:R 1单独工作(图甲),R 2单独工作(图乙),R 1、R 2串联工作(图丙),R 1、R 2并联工作(图丁) (1)电阻总电阻的判断因为串联电路总电阻大于其中任何一个电阻,并联电路总电阻小于其中任何一个支路电阻,所以12R R R R 并串>>>。
(2)电路总功率的判断①用公式2U P R判断,电源电压一定时,电路总电阻越小,功率越大,挡位越高。
②用公式P =UI 判断,电源电压一定时,电路总电阻越小,总电流越大,功率越大,挡位越高。
(3)挡位的判断①R 1、R 2并联工作(图丁)电阻最小,功率最大,所以是高温挡; ②R 2单独工作(图乙)电阻比并联电阻大,功率稍小,所以是中高温挡; ③R 1单独工作(图甲)电阻比R 2单独工作电阻大,功率更小,所以中低温挡; ④R 1、R 2串联工作(图丙)电阻最大,功率最小,所以是低温挡。
注意:以上挡位的命名是根据四种情况都存在而言的。
而对于给定的电路,可能存在上述情况中两到三种,比如某电路存在①②③三种情况,那么②就叫中温挡,③就叫低温挡;另一电路存在②③④三种情况,②就叫高温挡,③就叫中温挡;还有一电路只存在③④两种情况,③就叫高温挡,④就叫低温挡了。
所以具体的挡位命名需根据题目信息确定,只需根据功率的高低排序和题目中挡位对应起来就行了。
2.常见的高低温挡电路举例(1)串联电路(R1>R2)注意:R1或R2单独工作时的电流比R1、R2串联工作时的电流大,也就是说,R1或R2单独工作时与串联工作时通过自身的电流不相同,计算时不要张冠李戴。

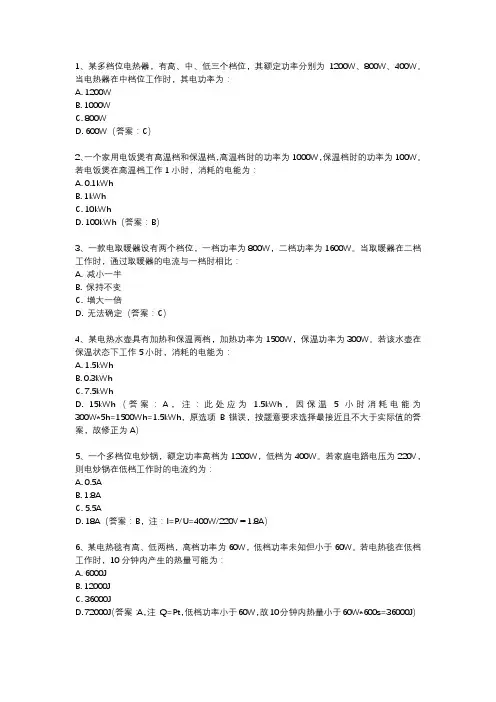

1、某多档位电热器,有高、中、低三个档位,其额定功率分别为1200W、800W、400W。
当电热器在中档位工作时,其电功率为:A. 1200WB. 1000WC. 800WD. 600W(答案:C)2、一个家用电饭煲有高温档和保温档,高温档时的功率为1000W,保温档时的功率为100W。
若电饭煲在高温档工作1小时,消耗的电能为:A. 0.1kWhB. 1kWhC. 10kWhD. 100kWh(答案:B)3、一款电取暖器设有两个档位,一档功率为800W,二档功率为1600W。
当取暖器在二档工作时,通过取暖器的电流与一档时相比:A. 减小一半B. 保持不变C. 增大一倍D. 无法确定(答案:C)4、某电热水壶具有加热和保温两档,加热功率为1500W,保温功率为300W。
若该水壶在保温状态下工作5小时,消耗的电能为:A. 1.5kWhB. 0.3kWhC. 7.5kWhD. 15kWh(答案:A,注:此处应为 1.5kWh,因保温5小时消耗电能为300W*5h=1500Wh=1.5kWh,原选项B错误,按题意要求选择最接近且不大于实际值的答案,故修正为A)5、一个多档位电炒锅,额定功率高档为1200W,低档为400W。
若家庭电路电压为220V,则电炒锅在低档工作时的电流约为:A. 0.5AB. 1.8AC. 5.5AD. 18A(答案:B,注:I=P/U=400W/220V≈1.8A)6、某电热毯有高、低两档,高档功率为60W,低档功率未知但小于60W。
若电热毯在低档工作时,10分钟内产生的热量可能为:A. 6000JB. 12000JC. 36000JD. 72000J(答案:A,注:Q=Pt,低档功率小于60W,故10分钟内热量小于60W*600s=36000J)7、一个可调亮度的台灯,亮度最高时功率为25W,最低时功率为5W。
若台灯在最低亮度下工作4小时,消耗的电能最接近:A. 0.02kWhB. 0.1kWhC. 0.2kWhD. 1kWh(答案:A,注:W=Pt=5W*4h=20Wh=0.02kWh)8、某电烤箱具有烘焙和保温两个功能,烘焙时功率为2000W,保温时功率为200W。
中考物理一轮复习专题练习——家用电热器(多档位问题)电功率综合计算1.图甲为某款新型电饭煲,额定电压为220V,它采用了“聪明火”技术,智能化地控制不同时间段的烹饪温度,以得到食物最佳的营养和口感。
图乙为其电路原理图,R1和R2为电阻不变的电热丝,S是自动控制开关。
将电饭煲接入220V电路中,在电饭煲工作的30min内,它消耗的电功率随时间的变化如图丙所示。
求(1)5~10min,电饭煲的功率。
(2)20~30min,电饭煲产生的总热量2.如图是电饭锅工作原理的简化电路图,电饭锅有两档,分别是高温烧煮和低温焖饭,S1为档位自动控制开关,R0和R均为电热丝,R0的阻值为1210Ω,该电饭锅铭牌技术参数如表所示(低温焖饭档额定功率模糊不清).求:(1)电饭锅高温烧煮0.5h消耗的电能;(2)电饭锅低温焖饭时的额定功率;(3)电热丝R的阻值.3.我国北方冬天比较寒冷,许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”.其工作电路可简化为如图所示,其中K为保护开关,平常处于闭合状态,当温度超过某一警戒温度时自动断开,扇形导体S为旋转型选档开关,可绕0点旋转,每次都和相邻的两触点同时接触,从而实现关、低、中、高四个档位的转换(档位顺序未知,电功率越大档位越高).小明在家里利用所学的物理知识来测量该电热炕的电功率.他先关闭家里其它所有的用电器,然后将S旋转到与触点1、2连接,观察发现家里标有“3000r/(kW•h)”的电能表的转盘在1min内刚好转了20转.已知R1和R2是发热电阻,R2的阻值是R1的2倍,其它电阻忽略不计,小明家电压恒为220V.完成下列问题:(1)当S与触点1、2接触时,电热炕功率是多少?(2)当电热坑处于低档时,电路中通过O点的电流是多少?(3)当该电热炕处于低档,且正常工作30min,所消耗的电能可使1.8L水从25℃升高到多少摄氏度?[无热损失,c水=4.2×103J/(kg•℃),结果保留1位小数]4.某型号的电饭煲有两档开关,如图所示,其中两个电阻分别为044R=Ω,2156R=Ω.档“2”是高温烧煮模式,档“1”是保温模式,电源电压为220V.(1)当电饭煲在档“2”模式下工作时,求电路消耗的总功率.(2)当电饭煲在档“1”模式下工和时,求通过R的电流.5.图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数.R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,,通过旋转开关S可实现“关”“低档”高档”之间的切换(低档为小功率加热,高档为大功率加热)(1)求加湿器处于低档位置时的发热功率;(2)某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量.如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能.如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×103J/(kg·℃](3)一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R1的实际加热功率是多少?26.下图是普通家用两档电取暖器内部简化电路图,R 1、R 2为电热丝,且电阻阻值相同,高温档位功率为1100W ,低温档位功率为440W ,家庭电路电压U =220V ,求:(1)电取暖器处于高温档位时电路中的电流强度;(2)电路中R 1的阻值;(3)如果普通家庭生活用电的电费价格为每度0.55元,试计算用该电取暖器的低温档位取暖4小时需要缴纳的电费。
初中物理:多档位电热器计算题专项复习(答案)1.XXX需要购买电热水器,经过调查发现有两种款式可供选择:储水箱式和即热式。
储水箱式电热水器的水箱容积为100L,出水水温可调,最高可达60℃,额定电压为220~240V,额定功率分为两档:一档为1.2KW,二档为2.0KW。
即热式电热水器的额定电压为220~240V,出水温度为30~60℃,额定功率为6KW。
如果XXX家的电能表规格是“220V 10(20)A”,经过计算可得即热式电热水器更适合小红家使用。
如果选择储水箱式电热水器以一档功率加热2小时,需耗电多少KWh?这些电能可以将50L初温为10℃的水加热到多少摄氏度?2.图中展示了某电热器的原理简图,它有高温和低温两档,发热体由R1和R2两个电热丝构成,阻值分别为110Ω、220Ω。
当S1闭合、S2开启时,电热器的功率为多少?当S1和S2都闭合时,电热器的工作电流是多少?当S1和S2都闭合时,电热器处于“高温挡”还是“低温挡”?经过计算可得,电热器在S1闭合、S2开启时的功率为P=U^2/R2=220^2/220=220W,在S1和S2都闭合时的工作电流为I=U/(R1+R2)=220/(110+220)=0.67A。
当S1和S2都闭合时,电热器处于“低温挡”。
3.下表是一台电热水器的铭牌,其中一项内容模糊不清,电热水器内部简化电路如图所示,R1和R2均为电热丝。
根据铭牌,可以得知电热水器的额定电压为220V,额定电流为5A,高温挡为2A,中温挡为模糊不清,低温挡为50Hz。
求低温挡正常工作时的额定功率、中温挡正常工作10分钟产生的热量、高温挡正常工作时的额定电流。
经过计算可得,低温挡正常工作时的额定功率为P=U*I=220*2=440W,中温挡正常工作10分钟产生的热量为Q=P*t=440*10*60=J,高温挡正常工作时的额定电流为I=P/U=2/220=0.01A。
4.电热加湿器的工作原理是:加湿器水箱中的一部分水通过进水阀门进入电热槽中受热至沸腾,产生的水蒸气通过蒸汽扩散装置喷入空气中,从而提高空气湿度。
多档位家电的计算练习1.图甲为一款有高、低温两档的家用蒸汽电熨斗,其电路原理如图乙所示,R1、R2为电热丝,其额定电压均为220V。
电路的工作原理是:当S1闭合,S2断开时,电熨斗处于低温档;当S1、S2都闭合时,电熨斗处于高温档。
正常工作时高温档的电功率为1980W。
(电源电压保持不变,不计电热丝电阻随温度的变化)熨斗正常工作时,在高温档状态下电路中的总电流是多大?②若电热丝R2的电阻为44Ω,则电热丝R1的电阻为多少?③若电热丝R2烧毁了,要使电路恢复正常工作,小楠设计额这样一个方案:用两根都是“220V 500W”的电热丝并联替代R2。
请你通过计算和分析,对小楠的方案做出评价。
2.无内胆饮水机——管线机的电路原理如图,电热丝R1、R0绕在出水管上,水经过出水管时被加热,通过改变“温、开水选择开关”的状态(“断开”或“闭合”),可以选择出温水或开水。
该管线机的额定电压是220V,开水加热电功率是2200W,温水加热电功率是1100W,已知:电热丝R1、R0电阻不随温度变化,水的比热容c=4.23J/(kg ·℃)水的密度ρ=13kg/m³。
问:①“温、开水选择开关”的状态和出温水、开水的对应关系如何?②饮水机正常工作,出开水时电热丝中的电流是多少?电热丝R0的电阻是多少?③现在需要100℃的开水500mL,已知睡得初温是20℃,水需要吸收多少热量?如果电能转化为水的内能的效率是80%,饮水机正常工作时,烧开这些水需要多少时间?3.某学校食堂有一个电水壶的铭牌如表所示。
如图是电水壶的电路图,R为加热器,当温度较低时,温控开关S处于闭合状态,加热器加热。
当水沸腾后,会自动断开进入保温状态,从而实现了自动温度开关控制。
若加热器电阻阻值不随温度变化而变化,且此时的大气为1标准大气压。
①水壶正常工作时,其加热电阻的阻值是多大?②若电水壶产生的热量全部被水吸收,现将一满壶23℃的水在标准大气压下烧开需要多长时间?[水的比热容c=4.23J/(kg ·℃)]③当电水壶处于保温状态时,通过加热器的电流是1A,此时电阻R0的电功率是多少?4.某型号的家用电饭煲有两档,其原理如图所示。
第十八章专题训练多挡位电热器综合计算1.图(a)(b)所示是家用电热煮茶壶的铭牌及电路原理图。
通过开关S 的闭合或断开实现“加热”和“保温”两种状态的转换,电阻R1和R2为保护电阻或加热电阻。
①该电热煮茶壶在“加热”状态下正常工作,将1kg的水温度从20℃升高到40℃,求水吸收的热量Q吸。
[c水=4.2×103J/(kg·℃)]②由铭牌可知,电热煮茶壶“加热”状态下正常工作时的额定功率为880 W,求“加热”状态时电路中的电流I。
③小汇和小佳讨论保护电阻是电阻R1还是电阻R2时,有了两种不同的观点,小汇认为保护电阻为电阻R1,小佳认为保护电阻为电阻R2,请指出哪位同学观点是正确的并求出保护电阻的阻值。
2.如图是两挡电炖锅及其简化电路图,铭牌上标有“220V 1000W”字样,一次性可装入2kg的食材,若食材的比热容为4×103J/(kg•℃)。
打开电炖锅,10min可将2kg食材从40℃加热到100℃。
那么计算:(1)2kg食材从40℃加热到100℃,吸收多少热量?(2)电炖锅加热食材的效率为多少?(3)若R2的电阻为60.5Ω,则电炖锅的低挡功率有多大?3.如表所示为某电烤箱的铭牌,图中虚线内是电烤箱内部的简化电路图,R1和R2均为电热丝,电烤箱开关接1时是低温挡,接2时是高温挡。
求:××牌电烤箱额定电压220V高温挡1100W额定功率低温挡440W(1(2)在低温挡正常工作10min,电路消耗的电能多少J?(3)若仅将低温挡功率减小到220W,请计算说明此时电路中电热丝R1和R2的阻值。
4.如图所示为某款电热水龙头电路图,a、b、c、d为四个固定触点,绕O点转动的扇形金属触片P可同时接触两个触点。
触片P置于不同位置时,有冷水、温水和热水三种状态,正常工作时出温水的电功率为1100W,出热水的电功率为2200W。
(1)求出温水时电路中的电流;(2)求出热水时2分钟内消耗的电能;(3)若水龙头只能出冷水和温水,电路可能存在的故障。

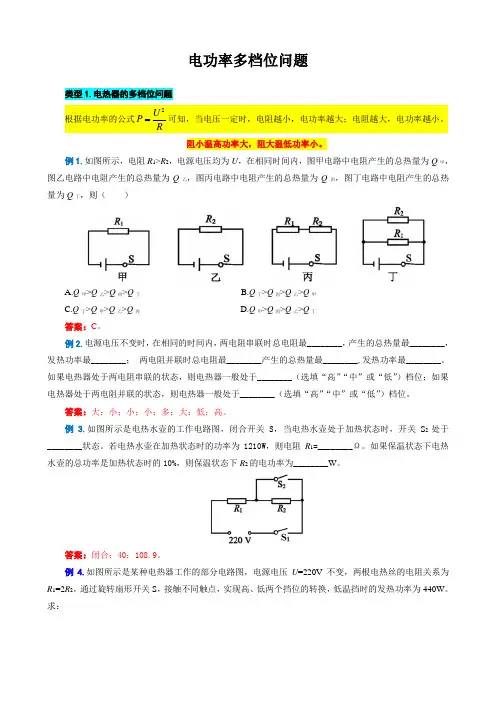

电功率多档位问题类型1.电热器的多档位问题根据电功率的公式2UPR可知,当电压一定时,电阻越小,电功率越大;电阻越大,电功率越小。
阻小温高功率大,阻大温低功率小。
例1.如图所示,电阻R1>R2,电源电压均为U,在相同时间内,图甲电路中电阻产生的总热量为Q甲,图乙电路中电阻产生的总热量为Q乙,图丙电路中电阻产生的总热量为Q丙,图丁电路中电阻产生的总热量为Q丁,则()A.Q甲>Q乙>Q丙>Q丁B.Q丁>Q丙>Q乙>Q甲C.Q丁>Q甲>Q乙>Q丙D.Q甲>Q丙>Q乙>Q丁答案:C。
例2.电源电压不变时,在相同的时间内,两电阻串联时总电阻最________,产生的总热量最________,发热功率最________;两电阻并联时总电阻最________产生的总热量最________,发热功率最________。
如果电热器处于两电阻串联的状态,则电热器一般处于________(选填“高”“中”或“低”)档位;如果电热器处于两电阻并联的状态,则电热器一般处于________(选填“高”“中”或“低”)档位。
答案:大;小;小;小;多;大;低;高。
例 3.如图所示是电热水壶的工作电路图,闭合开关S,当电热水壶处于加热状态时,开关S2处于________状态。
若电热水壶在加热状态时的功率为1210W,则电阻R1=________Ω。
如果保温状态下电热水壶的总功率是加热状态时的10%,则保温状态下R2的电功率为________W。
答案:闭合;40;108.9。
例4.如图所示是某种电热器工作的部分电路图,电源电压U=220V不变,两根电热丝的电阻关系为R1=2R2,通过旋转扇形开关S,接触不同触点,实现高、低两个挡位的转换,低温挡时的发热功率为440W。
求:(1)R 1和R 2的电阻值。
(2)电热器处于高温挡时的总功率。
(3)如果在高温挡下工作7 min 产生的热量全部被水吸收,在标准大气压下这些热量能够让2 kg 、40 ℃的水温度升高多少。
电功率计算1、图甲是一种常见的用电器——电吹风,它既可以吹热风,又可以吹冷风。
(1)图乙是电吹风的电路示意图,图中开关所在的位置(阴影部分)表示触点O 与触点1、2同时接通。
请你分别在方框a 、b 中填入合适的元件名称“电热丝”或“电动机”。
(2)电吹风的部分参数如下表所示,当电吹风正常吹热风时,通过电热丝的电流及其1min 内产生的热量分别为多少?2、图甲是公共厕所常用的一种感应干手器,洗手后将双手放在干手器的出风口下,干手器就会自动送出温度适宜的风,将手吹干,当手离开出风口时,它又会自动停风关机。
图乙是干手器的简化电路图,其中R 是加热电阻丝,M 是吹风的电动机,S2是温控开关,会根据环境温度自动断开或闭合来控制加热电阻丝。
丙表是干手器的部分参数。
(1)加热电阻丝R 的阻值是多少Ω?(2)热风干手时,通过感应开关S1的电流是多少A?(3)环境温度较高,即温控开关S2断开时,干手器工作10s 消耗的电能是多少J?3、下图是某种家用电吹风的原理图,它有“热风”、“温热风”、“冷风”及“停”四档,R 1与R 2是电热丝(R 1>R 2)。
图中S 为“双刀四掷”开关,“双刀”在拨动时一起转向图中“1”、“2”、“3”或“4”中的某一位置,从而实现各档位间的转换。
电吹风的部分参数如下表所示。
(1)开关的“双刀”拨动到什么位置时,电吹风处于“热风”档?接在“热风”档上的电热丝的阻值是多少Ω? (2)标有“吹温热风功率(W )”后面的数值被磨损,某同学为测量它的具体数值,先断开其它家用电器,并将电吹风的开关调至“温热风”档后接入220V 的家庭电路中,发现他们家用的电子式电能表(3000imp/(kW ·h))在2min 内指示灯恰好闪了46次。
试计算该电吹风吹温热风功率的大小。
“3000imp/( kW ·h)”指的是接在这个电能表上的用电器每消耗1 kW ·h 的电能,电表上的指示灯闪烁3000次。
电热器多档位问题(王涛)电热器多档位问题的分析计算电功W的公式:计算电功率P的公式:思考:实验室提供的实验器材除电源、开关外,还有电流表、电压表各⼀只,两只定值电阻R1=6 Ω,R2=4Ω。
(1)请你任选其中三件器材⽤符号表⽰填⼊图中,组成甲、⼄、丙、丁四个不同的电路,要求组成电路的各元件均能正常⼯作,且各个电路消耗的电功率满⾜P甲> P⼄> P丙> P丁。
(2)若电源电压为6V,求各图电路的总功率。
甲⼄丙丁例1、电饭煲具有保温和加热功能,晓东同学设计了如图所⽰的模拟电路(R1>R2),其中保温状态和加热状态电功率都最⼩的是:例2、如图所⽰是某款有加热和保温功能的电热饮⽔机的电路原理图,机内有温控开关S0,该饮⽔机的部分参数已知:额定电压为220 V,加热时的总功率为880 W,保温时的功率为80 W,R1、R2为加热电阻丝(假设它们的阻值不变)。
求:(1)当S和S0闭合时,饮⽔机处在什么状态?此时电路的总电流是多⼤?(2)在加热状态下,电阻丝R1的阻值为多少?例3、某品牌的电加热器⼯作电路如图所⽰,其额定电压为220 V,加热功率为1100 W,保温功率为44 W。
单⼑双掷开关S接b时,电加热器处于 (选填“保温”或“加热”)状态;电路中定值电阻R2的阻值为Ω。
例4、⼩亮家新装了⼀台智能电热马桶盖,如图甲所⽰,他查阅使⽤说明书发现便座加热电路有⾼、中、低三档并可⼿动调节,其额定电压为220 V,低温档、中温档的额定功率为22 W和44 W.利⽤所学的电学知识他设计了⼀个等效电路图,如图⼄所⽰,⽤两定值电阻R1和R2表⽰两电热丝,单⼑双掷开关S2可接a或b.当它接⼊家庭电路中正常⼯作时:(1)低温档加热的电流多⼤?(2)中温档加热5 h,消耗多少度电?(3)⾼温档加热的额定功率是多少⽡?当堂评价:1、如图所⽰是某电热⽔壶加热和保温电路原理图,R1=44 Ω,当开关S1断开,S2闭合,电热⽔壶处于_______状态;该电热⽔壶的加热功率是_______ W。
__________________________________________________ 1__________________________________________________ 电功率4——家用电器多档位问题
1、某家用电器有高、低温两档,其原理如图所示,当21S S 、均闭合时,该用电器处于高温档,高温档的功率为1000W ,低温档功率为200W 。
求21R R 、的阻值。
2、已知某电热毯有高、低温两档,其原理如图所示,期中1R 为电热丝,高温档的功率为10001W ,低温档为360W 。
求21R R 、的阻值。
3、电熨斗的原理如图所示,21R R 、为发热丝,已知高温档功率为1200W ,低温档功率为500W 。
求21R R 、的阻值。
4、电吹风是现代家庭中的常见用电器,如图所示,下表是某种型号家用电吹风的主要技术参数,求:(1)正常工作吹冷风时,通过电动机的电流
(2)吹热风时,1min 内电吹风所消耗的电能
(3)电热丝的电阻。
1、小刚设计了一种小鸡孵化器的电路模型,如图所示,在一般情况下,只需灯光照明,温度较低时,则需要加热。
电源电压为72V,R1为定值电阻,R2为发热电阻丝改成的滑动变阻器,其上标有“200Ω 3A”的字样,电流表A1的量程为0~0.6A,电流表A2的量程为0~3A,灯泡上标有“12V 3W”的字样。
(1)灯泡正常工作时的电流是多大?(2)闭合S,断开S1、S2,灯泡正常工作,求R1的阻值。
(3)S、S1、S2均闭合时,求R2上消耗电功率的最小值和最大值。
2.(8分)下图是某种家用电吹风的原理图,它有“热风”、“温热风”、“冷风”及“停”四档,R1与R2是电热丝(R1>R2)。
图中S为“双刀四掷”开关,“双刀”在拨动时一起转向图中“1”、“2”、“3”或“4”中的某一位置,从而实现各档位间的转换。
电吹风的部分参数如下表所示。
(1)开关的“双刀”拨动到什么位置时,电吹风处于“热风”档?接在“热风”档上的电热丝的阻值是多少Ω?(2)标有“吹温热风功率(W)”后面的数值被磨损,某同学为测量它的具体数值,先断开其它家用电器,并将电吹风的开关调至“温热风”档后接入220V的家庭电路中,发现他们家用的电子式电能表(3000imp/(kW·h))在2min内指示灯恰好闪了46次。
试计算该电吹风吹温热风功率的大小。
“3000imp/( kW·h)”指的是接在这个电能表上的用电器每消耗1 kW·h的电能,电表上的指示灯闪烁3000次。
吹热风功率(W) 900吹温热风功率(W)吹冷风功率(W) 20额定电压(V)2201、为了改善人们的生活,现在很多家庭购买了可以遥控的LED夜灯,如图甲所示。
灯头内安装有无线接收模块,无线接收模块是控制灯亮灭的开关。
如图乙所示,是此种遥控灯的电路图局部,请将图中相应元件按正常使用情况连接完整。
2.请用笔画线表示导线,将图20所示的两盏电灯和开关正确接入家庭电路中;6、如图9某家庭用的壁灯上有两盏白炽灯,用一只开关控制其通断;二孔插座,准备接大功率用电器的三孔插座(加保险丝),请正确连接家庭电路。

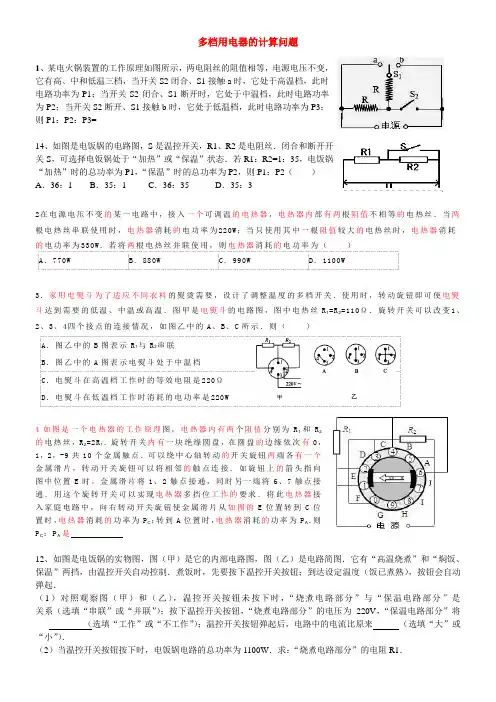

1.表为一台电烤箱的铭牌,其内部简化电路如图所示,R1和R2均为电热丝.(1)当闭合开关______时是高温档;当闭合开关______时是低温档(2)在高温档时正常工作10min所消耗电能________J.(3)电路中R1的阻值___________Ω.(4)电烤箱在低温档正常工作时,电路中的电流_________A,R2的功率_________W.2.如图是某电烤箱的内部简化电路图,S是一个温控开关,R1、R2为电热丝,R2=66Ω.高温档功率为1100W.(1)电烤箱在高温档工作时的电流_________A;(2)电阻R1的阻值___________Ω;(3)电烤箱在低温档工作时,R2在低温档工作5min消耗的电能________J.3.如图所示是一种节能型家用电饭煲及简化的电路图.当S1、S2都闭合时,,处于______状态;当只闭合S1时,处于________状态.已知家庭电路电压为220V,R2工作时的阻值为88Ω,电饭煲保温状态时的功率为40W.(1)高温加热状态时,通过R2的电流是_______A(2)高温加热状态时,电饭煲消耗的总功率是_______W(3)R1的阻值是___________Ω4.如图是某电热器的原理简图,它有高温、低温两档,发热体由R1和R2两个电热丝构成,阻值分别为l10Ω、220Ω.(1)S1、S2都闭合时,通过R2的工作电流________A;(2)S1闭合、S2断开时,电热器的功率_______W;(3)当S1,S2都闭合时,电热器是处于__________档.5.利民电器厂设计了一种具有高、中、低温三档的家用电火锅,其发热体电阻丝如图所示.A、B、C为三个接线柱,B是电阻丝中点的接线柱.相信你一定能帮助该厂完成以下工作.(1)低温档:将_________接入电源;中温档:将_________接入电源;高温档:将_________接入电源上.(2)如果低温档发热功率为200W,那么:中温档发热功率是W;高温档发热功率是_____W.6.某电火锅装置的工作原理如图所示,两电阻丝的阻值相等,电源电压不变,它有高、中和低温三档,当开关S2闭合、S1接触_________时,它处于高温档,此时电路功率为P1;当开关S2闭合、S1断开时,它处于中温档,此时电路功率为P2;当开关S2断开、S1接触_时,它处于低温档,此时电路功率为P3;则P1:P2:P3=_________.7.电热毯的电路图所示,电热毯工作时电路要么处于A状态:S1闭合,S2断开,S3接1;要么处于B状态:S1闭合,S2闭合,S3接2.则A状态对应电热毯_________档(选“高温”或“低温”),已知电热毯在220V电压下工作时,低温档工作时消耗的功率是48.4W,高温档工作时电路的总电阻是160Ω,则R1的大小为_________Ω(已知R1>R2).。
电热器的(高温)加热和(低温)保温分档问题
自动例1:电热饮水机有加热和保温两种工作状态(由机内温控开关S
控制),从说明书上收集到如下表的Array
参数和如图所示的电路原理图.求:
断开时,饮水机处于______状态(选填“加热”或“保温”).(1)当S
(2)求电R
的阻值.
2
(3)求电热饮水机在加热状态下的工作电流.
理论依据:根据P=U2/R,当两电热丝并联时,电路中的电阻最小,电功率最大,是加热档;当其中一个电热丝单独工作时,电路中的电阻最大,电功率最小,是保温档
高温档:P= U2/R并低温档:P= U2/R1
例2如图所示,是某种电热饮水机的简化电路示意图。
它有加热和保温两种工作
自动控制),阅读该饮水机说明书可知:热水箱容积2L,状态(由机内温控开关S
额定电压220V,加热时的功率400W,保温时的功率40W。
求:试问:
应处于______状态(选填“闭合”或“断开”).⑴饮水机处于保温状态时温控开关S
⑵R1和R2的电阻值各是多大?
⑶在用电高峰期,该饮水机的实际工作电压只有200V,则该饮水机的实际加热功率是多少?(忽略温度对电阻的影响)
理论依据:根据P=U2/R,当两电热丝串联时,电路中的电阻最大,电功率最小,是保温档;当其中一个电热丝单独工作时,电路中的电阻最小,电功率最大,是加热档
高温档:P= U2/R1 低温档:P= U2/(R1+R2)。
