家用电器的电功率
家用电器就是在家庭生活中利用电能来工作的装置。各种家用电器其原理涉及到的主要是物理知识。可分为两种，一种是利用电能转化为其他形式的能来直接工作的，如利用电能转化为光能、热能、机械能等。另一种是在电能转化为其他形式能的同时，伴随着其他物理现象的综合应用。这样就出现了以下几类家用电器：
①电光类：利用电能来转化为光能，如白炽灯、荧光灯等各种灯泡和灯管。灯的用途主要是照明，关键是提高亮度和发光率。家庭生活中多数使用了白炽灯和日光灯。从安装的角度来讲，又有吸顶灯、吊灯、壁灯和台灯等。
②电热类：利用电能来转化为热能，如各种电热器（电饭煲、电水壶、电热水器、电熨斗、电热毯、电吹风、电暖器等）。各种电热器的用途主要是对物体进行加热，提高温度。
③电动类：利用电能转化为机械能，如洗衣机、电风扇、脱排油烟机、电动按摩器、电动剃须刀、洗碗机、食品粉碎机等。电动类家用电器的用途就是利用电带来不同的运动，从而实现各种目的。
④综合类：在利用电工作时，综合利用其他物理科学与技术，所用到的科学技术有制冷技术、静电技术、无线电技术、红外技术、微电子技术、光电子技术等。如电冰箱、空调、收音机、收录机、吸尘器、电话、火表、电视机、微波炉、消毒柜、录像机、摄像机、影碟机、音响、电脑等。综合类家用电器由它所采用的独特技带来各自不同的用途。
从功能的复杂程度来讲，家用电器又可分为“大家电”和“小家电”。“大家电”都是综合技术类的产品（如电视机、空调、电脑等）。“小家电”多数是单一技术类的产品，面向生活的细微之处（如电水瓶、电熨斗、电风扇等）。根据用途的不同，家用电器又可分为电炊类、取暖类、制冷类、照明类、视听类、保健类、智能类等。
探究实验
我研究的是我家的电视，说明书上显示它的电源要求是交流110-240v，50Hz，它的整机消耗的功率是269W。
公式：T=(3600×1000×N)/CP
将公式进行变换得到计算功率的公式
P=(3600×1000×N)/CT
P---电功率,N--所测量时所数的转数.T--时间,秒.C--电表常数.

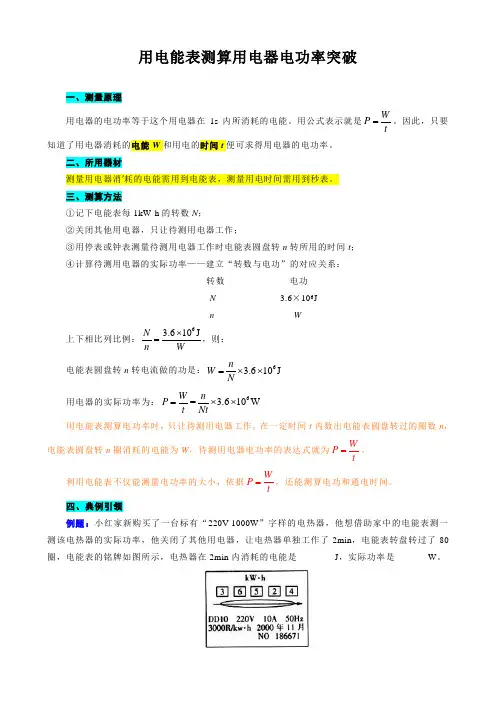

由于电能表的常数C，可以从表盘上直接知道，所以只要测量出计数电能表转盘转动N圈的时间T，就可知道电器的功率P。
首先看好电表他的单位，我家的是360r/kwh，叫单相电磁感应系电能表。然后就开始我们的实验：
准备工具：一块秒表，还有家里的电表，要研究的电器;
1．先把家里的所有电器都关上，只把电视留着不关。
2．用秒表记录电能表转盘转动1圈所需的时间并记录。
3．每隔1分钟用这方法测量一次，共5次，记录于表格中。
4．取5次测量的平均值，带入公式中计算。

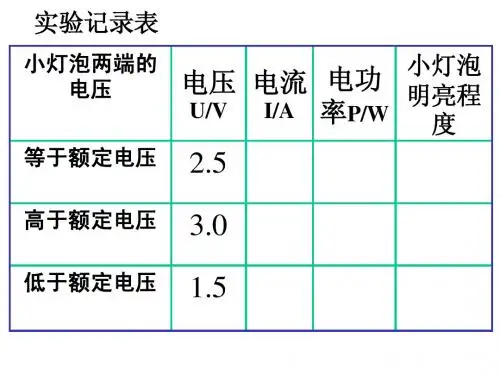

表格实验数据记录表格N=1，n=5
)(.1375
.736.33737.836.537555215
1s T T T Ti T i =++++=+???++==∑= P =(3600×1000×N)/CT
=（3600×1000×1）/（360×37.1）
=269.5W
结论
最后算出的电视实际功率比额定功率略大,但差不太多,误差很小。由于电能表计数铝转盘上的标记有一定的长度，还有眼睛很难观察出转一圈所对应的准确位置，所以会有误差；全部家用电器不可能在实验中同时关闭，也是造成电视实际功率比额定功率略大的原因。
测量小灯泡的电功率实验报告 ［实验目的］测量小灯泡的电功率。 ［实验要求］分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。 ［实验原理］根据公式，测出灯泡和，就可以计算出小灯泡的电功率。 ［实验电路图］根据实验的目的和原理设计实验电路图，并按电路图连接实物。 ［实验器材］小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。 实验数据（记录）表格：小灯泡的额定电压是 ［实验步骤］ 1．按电路图连接实物电路。 2．合上开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数。 3．调节滑动变阻器，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光情况，记录电流表、电压表示数。 4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录。 5．断开开关，整理实验器材。
［注意事项］ 1．按电路图连接实物电路时注意： （1）连接过程中开关应始终处于断开状态。 （2）根据小灯泡的额定电压值，估计电路中电流、电压的最大值，选择合适的量程，并注意正负接线柱的连接及滑动变阻器正确接法。 （3）连接好以后，每个同样检查一遍，保证电路连接正确。 2．合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要弄清楚什么位置是最大位置并调整。 3．调节滑动变阻器的过程中，要首先明白向什么方向可以使变阻器阻值变大或变小，怎么调能使小灯泡两端电压变大或变小。 ［实验结论］ 由公式P=IU计算小灯泡的功率。（将计算结果填入表中，通过分析和比较得出） ［结论］ （1）不同电压下，小灯泡的功率不同。实际电压越大，小灯泡功率越大。 （2）小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮。
测量电功率的几种特殊方法 同学们都熟悉用如图1的方法测量小灯泡的电功率，这是测量电功 率的标准方法，除过这种方法外，还有几种测量电功率得特殊方法，这 里就结合几道考题予以介绍。 例1、要测出一只额定电压为3.8V 的小灯泡的额定功率，器材有： 电源（电压恒为6V ）、阻值合适的滑动变阻器一个、开关一个、导线若 干、电流表一块、电压表一块，其中电流表的量程完好，电压表的量程只有0～3V 档可用。请设计电路，并回答：闭合开关，调节滑动变阻器，使电压表的示数达到＿＿＿V 时，小灯泡恰好正常发光。若此时电流表的示数为0.3A ，则小灯泡的额定功率为＿＿＿W 。 解析：显然，小灯泡的额定电压3.8V 大于电压表的最大量程3V ，所以我们不能用电压表直接测量小灯泡两端的电压；但是，由于电源电压已知，我们可考虑通过测量滑动变阻器两端的电压间接测量出小灯泡两端的电压。因为电源电压为6V ，小灯 泡的额定电压为3.8V ，这时滑动变阻器两端的电压为2.2V ，而2.2V 正 好小于3V ，所以可以这样来测量。因此可得如图2的电路图。然而， 由于电压表测量的是滑动变阻器两端的电压，所以，要测量小灯泡的额 定功率，电压表的示数应为2.2V 。而小灯泡的额定功率应为其额定电压 （一定要注意是 3.8V 而不是 2.2V ）和此时电流的乘积，所以有： W A V UI P 14.13.08.3=?==。 可以看出，用这样的电路测量电功率时，当电流表示数变大时电压表示数变小；而当电流表示数变小时电压表示数变大。有时命题者也依此命题，请同学们注意。 例2、在一次测定小灯泡额定功率的实验中，老师给出了如下器材：额定电压为U 0的小灯泡、电源（电压未知）、一个阻值为R 的电阻、一个滑动变阻器、一只电流表、一只电压表、一个单刀双掷开关和若干导线。实验时不能忽略灯丝的电阻随温度的变化。 ⑴小张同学设计的实验电路图如图3，请你根据这个电路图写出测量小灯泡额定功率的主要步骤和需要测量的物理量（物理量用字母表示）。 ⑵本实验中，小灯泡额定功率的表达式P=＿＿＿＿＿＿＿。 ⑶若在给出的器材中只将其中的一只电流表改为一只电压表，请 你重新设计一个实验电路图，测量小灯泡的额定功率（只画出电路图， 不需要说明测量步骤）。 解析：⑴由于题目中只给了电流表，所以设法使小灯泡两端的电 压等于其额定电压是解决问题的关键。从电路图可以看出，小灯泡与定值电阻并联，它们两端的电压相等，而定值电阻两端的电压为U=I R R ，这样，如果将S 掷向1时，当电流表的示数为U 0/R 时，它们两端的电压就为小灯泡的额定电压U 0。因此，我们可以这样测量小灯泡的额定功率：a 、计算当R 两端的电压为U 0时，通过它的电流为U 0/R ；b 、S 掷向接线柱1，调节滑动变阻器，使电流表的示数为U 0/R ；c 、保持滑动变阻器滑片不动，S 掷向接线柱2，读出电流表示数I 。 ⑵这一步我们来推导P 的表达式：显然，L 和R 是并联的，当S 接1时，电流表测量的是R 的电流，大小为U 0/R ；当S 接2时，电流 表测量的是R 和L 的总电流I 所以，通过L 的电流为I-U 0/R 。而我们 前面已经看到这时L 两端的正好是小灯泡的额定电压U 0，所以小灯泡的额定功率为：)(00R U I U P -=。 ⑶由于题目中只给出了电压表，所以应设法测量出小灯泡正常工作时的电流，而定值
测量小灯泡的电功率实验报告 学校姓名实验日期同组人 【实验目的】测量小灯泡的电功率。 【实验要求】分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。 【实验原理】根据公式，测出灯泡和，就可以计算出小灯泡的电功率。 【实验电路图】根据实验的目的和原理设计实验电路图，并按电路图连接实物。 【实验器材】小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。 【实验步骤】 1．按电路图连接实物电路。 2．合上开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数。 3．调节滑动变阻器，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光情况，记录电流表、电压表示数。 4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录。 5.分析实验数据，论证交流得出实验结论。 6．评估交流，断开开关，整理实验器材，写实验报告单。 【注意事项】 1．按电路图连接实物电路时注意：
（1）连接过程中开关应始终处于断开状态。 （2）根据小灯泡的额定电压值，估计电路中电流、电压的最大值，选择合适的量程，并注意正负接线柱的连接及滑动变阻器正确接法。 （3）连接好以后，每个同样检查一遍，保证电路连接正确。 2．合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要弄清楚什么位置是最大位置并调整。 3．调节滑动变阻器的过程中，要首先明白向什么方向可以使变阻器阻值变大或变小，怎么调能使小灯泡两端电压变大或变小。 4、电压表、电流表使用前要调零，读数时要认清仪表所选量程和对应的分度值，读数时视线要正对刻度盘指针所指位置。 ［实验结论］ 由公式P=IU计算小灯泡的功率。（将计算结果填入表中，通过分析和比较得出） 实验数据（记录）表格：小灯泡的额定电压是 ［结论］ （1）不同电压下，小灯泡的功率。实际电压越，小灯泡功率越。 （2）小灯泡的亮度由小灯泡的决定，越大，小灯泡越亮。
电功率(4) 1．小明想知道小灯泡的亮暗程度与什么因素有关，于是找来额定电压是2.5V、电阻约为10Ω的小灯泡L，按照图甲所示的电路，将其接在电源电压为6V的电路中开始探究。 （1）请用笔画线代替导线，根据图甲所示的电 路图，完成图乙所示实物图的连接。 （2）小明正确连接电路后，闭合开关，发现灯 泡特别亮，此时电流表、电压表都有示数，出现 该现象的原因可能是。 （3）小明移动滑动变阻器的滑片P，记下三组数 据如表，其中当电压表的示数为2V时，电流表的示数如图丙所示，这时通过小灯泡的电流是A。 实验次数电压U/V 电流I/A 小灯泡的亮度 1 2.0 暗 2 2.5 0.25 亮 3 2.8 0.26 很亮 分析如表，可以发现小灯泡亮度是变化的，小灯泡的亮度是由（填“实际功率”或“额定功率”）决定的。小灯泡正常工作时的电功率为。 （4）完成上述实验后，小明认为把灯L换成定值电阻，该实验可以用来探究“电流跟电压、电阻的关系”，于是继续进行下面的实验。在探究“电流与电阻的关系”的过程中，应控制不变。实验中小明将定值电阻由10Ω更换为20Ω时，闭合开关后，下一步的操作应当是使滑动变阻器的滑片向 （填“右”或“左”）移动。 2．为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5 V”字样的小灯泡电阻约为10Ω，电源电压6V不变，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω1A”的R 2。 （1）为了完成实验，你认为应该选用的滑动变阻器是 。（选填“R1”或“R2”） （2）请用笔划线代替导线将图甲的实验电路补充完 整。（要求：滑动变阻器滑片向左移动时，灯泡变暗）。 （3）电路正确连按后，闭合开关，他们发现小灯泡不 亮，电流表有示数，电压表无示数，你认为造成这一现象的原因可能是。（选填字母）A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路 （4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0～15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是 W．测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏（选填“大”或“小”）。（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，他根据多组实验数据描绘出的I﹣U 图象如图丙所示，主要原因是：灯丝电阻随温度而变化，若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0=4P1，则以下关于额定电压U0与实际电压U1的数值关系，你认为最有可能的是。 A．U0=1.5U1 B．U0=2U1 C．U0=3U1 D．U0=4U1 （6）有同学认为利用该电路也可以探究导体中电流和导体两端电压的关系，你认为这种说法 （选填“合理”或“不合理”），理由是。 3．学校实验室购买了一批质量合格标有“3.8V”的小灯泡，小明同学连接了如图1甲所示的电路，实验中各元件都完好，电源电压4.5V保持不变。 （1）小明同学连接的电路还有一根导线没有连接，请你用笔划线将电路连接好，要求：当滑动变阻器的

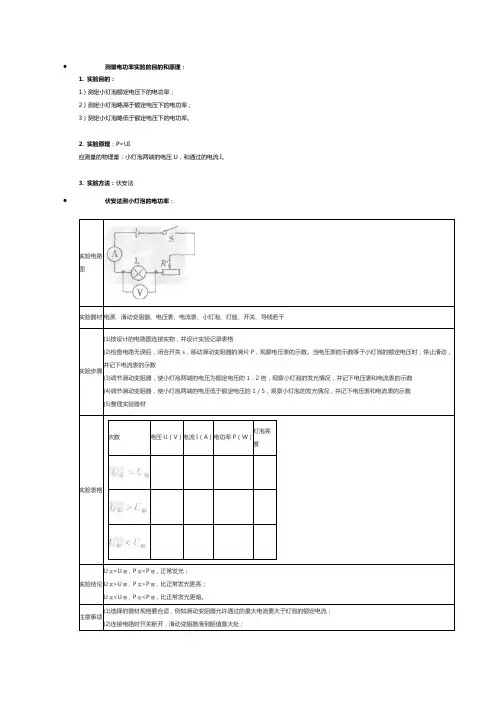

测量电功率的实验 测量电功率实验的目的和原理： 1. 实验目的： 1）测定小灯泡额定电压下的电功率； 2）测定小灯泡略高于额定电压下的电功率； 3）测定小灯泡略低于额定电压下的电功率。 2. 实验原理：P=UI 应测量的物理量：小灯泡两端的电压U，和通过的电流I。 3. 实验方法：伏安法 伏安法测小灯泡的电功率：
伏安法测电阻与测功率的异同点： 补充： (1)伏安法测功率。滑动变阻器的作用是保护电路和控制灯泡两端电压。多次测量的目的是为了测量不同电压下小灯泡的实际功率，不是为了多次测量求平均值。所以设计的表格中没有“平均功率”这一栏。 (2)伏安法测定值电阻时，滑动变阻器的作用是保护电路和改变电路中的电流和电阻两端电压，因电阻阻值不变，这是为了多测几组对应的电压、电流值，多测几次电阻值，用多次测量求平均值来减小误差。 (3)伏安法测小灯泡电阻时，由于灯丝电阻大小与温度有关。在不同的工作状态下，
小灯泡温度不同。灯丝电阻也不同。因此测灯丝电阻时滑动变阻器的作用是为了保护电路和改变电路中的电流，不是为了多次测量求平均值。 “伏安法测功率”中常见故障及排除: “伏安法测功率”是电学中的重要实验。同学们在实验过程中，容易出现一些实验故障，对出现的实验故障又束手无策，因此，能够找出实验故障是做好实验的“法宝”。下面就同学们在实验中易出现的故障从以下几方面进行分析。 1．器材选择不当导致故障 故障一：电流表、电压表指针偏转的角度小。 [分析原因]①电压表、电流表量程选择过大；②电源电压不高。 [排除方法]选择小量程，如果故障还存在，只有调高电源电压。实验中若电表指针偏转的角度太小，估读电流或电压时由于视觉造成的误差将增大。为了减小实验误差，选择量程时既不能使电表指针超过最大刻度，又要考虑到每次测量时应该使电表指针偏过刻度盘的中线。 2．器材连接过程中存在故障 故障二：电压表、电流表指针反向偏转。 [分析原因]两表的“+”“-”接线柱接反了，当电流从“一”接线柱流入时，指针反向偏转，甚至出现指针打弯、损坏电表的情况。 [排除方法]将两电表的“+”“-”接线柱对调。 故障三：滑动变阻器的滑片滑动时，电表示数及灯泡亮度无变化。 [分析原因]滑动变阻器连接有误，没有遵循“一上一下”的接线原则，把滑动变阻
测量小灯泡的电功率实验题 1、小明同学利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为 2.5V），实验电路图如图左所示． （1）按左图所示的电路图，将右图中的电压表正确连入电路（用笔画线代替导线）（2）开关闭合前，滑片P应移到（填“a”或“b”）端；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图所示，则此时小灯泡的阻值为Ω． （3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的示数接近电源电压，请你帮小明分析电路的故障可能是：． （4）若小明同学想用已连好的电路测量小灯泡的额定电功率，请你帮他把主要的实验步骤补充完整： ①移动滑动变阻器的滑片P，使电压表的示数为V时，读出电流表的示数； ②用原理计算出小灯泡的额定电功率． 2、在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A”、“50Ω，5A”的滑动变阻器．电源电压6V．（1）本次实验中应选择规格为的滑动变阻器；图（a）已经连接了部分电路，请用笔画线代替导线将电路连接完整．在连接电路前，开关要．正确连接电路后，闭合开关前滑动变阻器的滑片应移至_端（填“A”或“B”）． （2）闭合开关后发现电流表指针向左偏转如图（b）所示，产生故障的原因可能是，排除故障后，调节滑片的位置，当电压表的示数2.5 V时，电流表的示数如图（c）所示为A，小灯泡的额定功率是W． 不改变这个电路，还可以完成的实验有：（写出一个即可）．
3、在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中： （1）婷婷正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为Ω。 （2）婷婷仅把这一次实验测得的阻值作为最后的结果，你认为合适吗? ，理由是。 （3）测出电阻后，婷婷将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡，测量小灯泡的电功率，图乙是婷婷重新连接的不完整的电路，请你用笔代替导线将实物电路连接完整。（要求：滑片P向右移动时，小灯泡变亮） （4）闭合开关后，调节滑动变阻器滑片P，使电压表示数为V时，小灯泡正常发光，如果此时电流表示数如图丙所示，则小灯泡的额定功率是W。 （5）另一实验小组同学，按正确方法完成实验后，分别绘制了“定值电阻”和“小灯泡”的U—I图像如丁图所示，则表示“定值电阻”的U—I图像的是(填“甲”或“乙”)，这样判断的依据是。 4、利用如图所示的实物连接电路图，既可以测定小灯泡的电阻，又可以测定小灯泡的电功率. （1）前者的实验原理是____________________； 后者的实验原理是______________。 （2）小明同学按实验原理连接好电路，闭合开关， 电流表指针几乎不动，电压表指针有明显偏转，然后移 动滑动变阻器的滑片，最终，他发现无论怎样移动滑片， 两表指针均几乎不动。请你指出电路的故障. （3）在这两个实验中，都要调整滑动变阻器的滑片，请你说出这一操作的主要目的有什么不同. 5、测定“小灯泡的功率”的实验电路如图所示。 （1）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是。 A．滑动变阻器断路B．电压表短路C．灯泡短路D．灯泡断路（2）故障排除后，闭合开关，使灯泡正常发光。若要使小灯泡变得更亮一些，变阻器的滑片P应向移动(选填“左”或“右”)。当变阻器的滑片移到某一点时，电流表和电压表的示数如图所示，此时电流表的示数为A，电压表的示数为V，小灯泡的实际功率为W。
中考专题 电功率的测量1 1.图中是测量额定电压为3.8V的小灯泡的电功率的实物电路图，小灯泡的电阻约为10Ω。 (1)请在右侧空白处画出与实物图对应的电路图。 (2)实物电路中连接不合理的是电压表量程选小了。开关闭合前，滑动变阻器滑片应置于 A (选填“A”或“B”)端，目 的是保护电路。 (3)调节滑动变阻器，分别读出电流表和电压表的示数，记录如下表： 小灯泡的额定功率为 1.52 W。小灯泡逐渐变亮的原因是实际功率逐渐变大(选填“变大”、“变小”或“不变”) 2.小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有2、4、6、8、10和12伏六档，滑动变阻器有A、B两个(A标有“10Ω1A”字样、B标有“20Ω2A”字样)，待测小灯泡标有“2.5V”字样。小华选用电源的电压为6伏档，并选取一个变阻器进行实验。他正确连接电路且实验步骤正确，闭合电键时，发现小灯泡发光较亮，电压表、电流表的示数分别如图(a)、(b)所示。 (1)测定小灯泡的额定功率需要测量和记录的物理量是额定电压与电流，判定该小灯泡正常发光的方法是电压 表示数为额定电压2.5V 。 (2)小华在实验中，选用的变阻器是 A (选填“A”或“B”)。 (3)若要测出该小灯泡的额定功率，小华可采用的方法有： 方法一：更换滑动变阻器； 方法二：更换4V档电源。 3.现有两只小灯泡L1、L2，它们的额定电压分别为2.5 V和3.8 V。 (1)如图甲是小明测定灯泡L1额定功率的实物电路图(不完整) ①请用笔画线代替导线将实物电路图连接完整。 ②正确连接电路后，闭合开关前，应将滑动变阻器的滑片P移到 A (填“A”或“B”)端。闭合开关后，移动滑片P，当 电压表示数为2.5V时，电流表的示数如图乙所示，则灯泡L1的额定功率为0.8 W。 (2)小华利用图丙所示的电路测出了灯泡L2的额定功率。图中R为阻值已知的定值电阻，还缺两个开关和一只电表(电流表
分组实验：测量小灯泡的电功率 一．实验目的：测量小灯泡的电功率 二．实验原理：P=UI 三．实验待测量：小灯泡两端电压U和通过它的电流I 四．实验器材：电池组、开关、电流表、电压表、小灯泡、滑动变阻器、导线若干 五．实验电路图： 六．实验步骤： 1.按照电路图连好电路，连接时开关要断开，滑动变阻器连入电路中的阻值应为最大。 2.检测无误后，闭合开关S，调节变阻器滑片使小灯泡两端电压等于额定电压，记下此时电流表的示数 I1，并观察小灯泡的发光情况，填入表格中。 3.调节滑动变阻器，使小灯泡两端的电压略低于额定电压，注意实际电压最低为额定电压的0.8倍，记下此时电流表的示数I2，并观察小灯泡的发光情况，填入表格中。 4.调节滑动变阻器，使小灯泡两端的电压略高于额定电压，注意实际电压最高为额定电压的1.2倍，记下此时电流表的示数I3，并观察小灯泡的发光情况，填入表格中。 5.计算出三种情况下小灯泡的电功率填入表格中． 6.比较三次小灯泡的发光情况和小灯泡的功率的关系。 实验次数小灯泡两 端的电压 U/V 通过灯 丝的电 流I/A 灯泡的 电功率 P/W 灯泡的发光情况（选填：“正 常发光”、“比正常发光暗”、 “比正常发光亮”） 1 2
3 八、得出结论： 小灯泡两端的实际电压越大,通过小灯泡的电流越（选填“大”或“小”），小灯泡的实际功率越（选填“大”或“小”），小灯泡越（选填“亮”或“暗”），所以小灯泡的亮度是由小灯泡的决定。 《测量小灯泡电功率》实验报告 班级_________________姓名_________________ 【课题】测量小灯泡的电功率 【实验目的】测量小灯泡在不同电压下工作时的电功率，理解额定功率和实际功率。 【测量原理】_______________________________________. 【实验器材】小灯泡，电源，导线，开关，___________，____________，________________ 【实验电路图】 【主要操作步骤】 【实验表格】 【实验中注意事项】 ①连接电路时，开关要处于____状态；开关闭合前，把滑动变阻器滑片移到_________处；
第三节测量电功率 学习目标 1．经历“测量小灯泡的电功率”的过程，体会根据原理设计实验的方法。 2．体验实际功率跟实际电压的关系，领悟用电器正常工作的条件。 3．会用电能表测算家用电器的功率。 课前准备 复习课本P74页实验：测量灯泡工作时的电阻 1.说明伏安法测电阻的原理。 2.画出电路图。 3.怎样正确地将电流表、电压表、滑动变阻器连入电路中 4.连接电路时要注意哪些问题怎样检查你连接的电路是否能正常工作 预习记录 通过预习课文，你学会了什么，有哪些疑问，请简要记录下来： 合作探究 活动1：怎样知道用电器的电功率 说出你有哪些办法 1. ________________ ； 2. ________________ ； 3. ________________ 。 活动2：测量小灯泡的电功率 1．提出问题 如果给你额定电压分别为和的小灯泡各一只，你能测出它们的电功率吗说明： 从生活走向物理，在生活中发现问题，用物理知识解决问题，用一个活动复习并引入新课 说明：测量小灯泡电功率是九年
2．制定计划与设计实验 思考、讨论： ①用 表测出小灯泡两端的电压，用 表测出通过小灯泡的电流，根据 就可以计算出小灯泡的功率。 ②你能画出测量的电路图吗 ③连接电路图时应注意哪些问题怎样根据灯泡是否发光，电流 表、电压表检查你连接的电路是否能正常工作 ④怎样测出小灯泡的额定功率 3．进行实验与收集证据 ⑴额定电压为的小灯泡 ⑵额定电压为的小灯泡 级物理教学的一个非常重要的实验。在实验探究中，引导学生结合电功率的计算公式了解实验原理，知道实验必须测量的物理量，画出电路图，选择需要的器材，进而完善电路的设计。 指导学生利用电功率的计算公式制定出完整 的实验方案是本节的重点。引导学生与伏安法测电阻相对比，让学生明确测量的物理量，画出电路图， 伏安法测灯泡的电功率与伏安法测灯泡的电阻有很多相同的地方：如都是根据公式设计实验测量物理量，所测物理量、所用器材、电路图、连接电路的方法、
家庭电器功率 Revised as of 23 November 2020
空调 如何测算的耗电量 家用的制冷功率（约为）：1匹800瓦，匹1200瓦，2匹1800瓦，匹2200瓦，3匹2800瓦，5匹4600瓦。 累计工作一小时耗电量/度＝制冷功率÷1000。 举例：3匹定速空调的制冷功率约为2800瓦，累计工作一小时耗电量＝2800÷1000＝度。无论设置空调多少度，3匹定速空调都是以2800瓦的制冷功率在工作，只是开、停时间不同罢了。空调制冷时，室内温度（比如30度）与设置温度之差：温差大（比如设置22度），开长停短，甚至不停机，比较费电；温差小（比如设置26度），开短停长，比较省电。制冷功率之所以是“约为”，因为不同品牌的3匹空调的制冷功率有差别，即使是同一品牌不同型号的3匹空调的制冷功率也不相同。空调制冷有开有停。空调的工作时间因房间面积，设置温度和室内温度的不同而有长有短，需要实测空调的累计工作时间才能据实算出空调的耗电量。空调日耗电量/度＝制冷功率×日累计工作小时÷1000。 你可以在后面的铭牌看得上面有标注的，但是实际铭牌上不会出现几匹，而是W（瓦）表示，而这个W（瓦）又有两种定义即空调的制冷量、制热量、和空调的实际耗电（也是用W（瓦）表示，换算关系是2500W（制冷量）=1匹，比如一个型号为KFR-25的空调，就是说这个是1P的空调，这个2500W不是说它的实际耗电量，而是指它的制冷量，一般1匹空调实际耗电量为800瓦左右，一点五匹大概就在1200W吧，一般就是度点。开一个晚上也就两三度电吧。 制热的功率要比制冷的大、所以制热要耗电、举例： 美的空调功率在制冷功率 1860W 、制热功率 1780W （电热1800W） 根据1000W每小时1度电计算：
中考实验专题研究 一、实验题（共 20 小题） 1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为伏特。 (1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。 (2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)，实验过程中，变阻器的作用是 _______。 (3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。 2、在测定额定电压为伏特的小灯泡功率的实验中： (1)根据下图中给出器材把实验电路图画出来 (2)用笔画线代替导线，把下图中器材连接成实验电路。 (3)在闭合开关前，下图中滑动变阻器的滑片P应滑到____________端位置 请算出小灯泡的额定功率P额=_________________瓦特 3、用下图的电路来测定额定电压为伏特的小灯泡的功率。 (1) 图中滑动变阻器R的作用是通过调节____________来达到改变小灯泡 ____________的目的。在合上开关前，应调节滑动变阻器的阻值处于 ______的位置，以保护 _________ 和________不受损坏。 (2) 实验中最少要用_____ 节干电池_____联作电源，这时电压表的量程应选用 ____ 。测小灯泡的额定功率时，要调节滑动变阻器，使电压表示数为______伏特，若此时电流表的示数是安培，则小灯泡的额定功率是_____瓦特。若调节滑动变阻器，使伏特表的示数变为伏特，这时电流表的示数应是_______安培，小灯泡的实际功率是 _____瓦特。 4、为了测量标有“”的小灯泡的额定功率，某同学选用电流表的量程为安培，电压表的量程为0-3伏特。 (A) 连接电路前，必须使用开关_______；闭合开关前，调节滑动变阻器，使电路中的_______；调节滑动变阻器时，应观察________表，使指针指在_______。 (B) 该同学在三次测量中所记录的数据如下表，试分析表中数据求出小灯泡的额定功率为______。 5 (1)实验要用的器材有小灯泡、滑动变阻器、开关、导线,还有_____.对电源电压的要求是_________. (2)在方框中画出实验电路图. (3)在电路中滑动变阻器的作用主要是________. (4)实验开始时,首先要调节________,然后再测出_________,最后根据有关公式计算出小灯泡的额定功率.
几种常见家用电器的计算题 1.饮水机 图21所示的是一种WSH—50型号家用饮水机及铭牌，图22是饮水机的电路图。 型号：WSH—500 额定电压：220V 额定功率：0.5kW 频率：50Hz （1）在下列空格中填写“亮”或“不亮”。当温控开关1、2都闭合时，加热管正常工作，红灯，绿灯；当水沸腾后，温控开关1、2都断开，加热管不工作，其中R红远远小于R绿，则红灯，绿灯。 (2)求饮水机正常工作6min消耗的电能。 2.电吹风 图13是某简易电吹风工作原理的 电路图(R为电热丝，M为电动机)， 表3是该电吹风的铭牌。求： (1)电吹风正常工作且吹热风时，流过电热丝的电流多大。 (2)电热丝R的阻值多大(电热丝的阻值随温度变化不计)。 3.电灯 25.武汉市“两江四岸”（长江、汉江）亮化工程 已初见成效，每到夜晚，五光十色的小彩灯、霓虹灯 将我市装扮得绚丽多彩，如图13所示。小明和小婷 为了探究小彩灯的发光情况，他们通过观察发现，每 个小彩灯上标有“2.5V 0.25A”字样。 （1）要使这些小彩灯正常发光，应将个 这样的小彩灯联在家庭电路的供电线路上（填 “串”或“并”）。 （2）他们发现，当其中的一个小彩灯的灯丝断了，其余的小彩灯还能发光，这是为什么呢？他们找来一个小彩灯，砸破玻璃外壳，发现灯丝（设阻值为R1）上并接有一不发光的电阻R2，如图14所示。关于R1与R2的大小，小明和小婷发生了争论： 小婷认为R2比R1小很多，灯丝R1发光时，由于R2与R1的接触处有一薄的绝缘层，电流只能从R1中通过。当灯丝R1断了，电路电压将击穿绝缘层，R2使电路导通，其余小彩灯还能发光，其亮度与原来相比（填“不变”、“变亮”或“变暗”），原因是电路中的电流，灯丝R1的实际功率（填“不变”、“变大”或“变小”）。
第 1 页 《测量小灯泡电功率》实 验 报 告 班级_________________姓名_________________ 【课题】测量小灯泡的电功率 【实验目的】测量小灯泡在不同电压下工作时的电功率，理解额定功率和实际功率。 【测量原理】_______________________________________. 【实验器材】小灯泡，电源，导线，开关，___________，____________，________________ 【实验电路图】 【主要操作步骤】 ①按照电路图连接好电路； ②合上开关，调节_____________，使小灯泡两端的电压为2.5V ，观察小灯泡的__________，读出______________的示数,填入表格； ③调节_________________，使小灯泡两端的电压为3V ，观察小灯泡的______，读出______________的示数，填入表格； ④调节________________，使小灯泡两端的电压为2V ，观察小灯泡的_________，读出_______________的示数,填入表格。 ⑤断开开关，整理实验器材 分析比较额定电功率和实际电功率大小问题，比较灯泡的亮暗程度与电功率间的关系。 （1）当U 实_________U 额时，则P 实_________P 额 ，_________， （2）当U 实_________U 额时，则P 实_________P 额 ，_________， （3）当U 实_________U 额时，则P 实_________P 额 ，_________。 【交流评估】 小灯泡两端的实际电压越大,通过小灯泡的电流越 （选填“大”或“小”），小灯泡的实际功率越 （选填“大”或“小”），小灯泡越 （选填“亮”或“暗”），所以小灯泡的亮度是由小灯泡的 决定。
《测量电功率》观课报告 我选择以教师把控课堂，学生动手实验能力、合作学习、交流讨论得出结论为观察角度观察了李敏老师《测量电功率》一课。现将观课情况总结汇报如下： 李老师在本节课程的设置上旨在让学生知道了电功率的概念、单位以及电功率的计算公式P=I·U的基础上，实际测量小灯泡的电功率，让学生参与到科学探究中来，让学生充分讨论，制定探究的方案，自主完成探究实验活动，经历探究过程，使学生理解小灯泡在不同的电压下会有不同的电功率，只有在额定电压下的电功率为额定功率，小灯泡才正常发光。 通过实验，学生对所发生的现象有了更深刻的印象并很好地理解了灯的亮度可以用它的实际功率来表示。教师在授课过程中注意到了重点突出，本节教材的重点是使学生会用实验的方法来测量小灯泡的 电功率。 1、在让学生知道了电功率的概念、单位 以及电功率的计算公式P=I·U的基础上， 逐步让学生找到所需的仪器：电源、导线、 开关、滑动变阻器、电流表、电压表、小灯 泡（用电器）。 2、提示：让学生画出实验电路图 3、引导：（1）根据小灯泡的额定电压 选择几节干电池串联、电流表、电压表的量程等注意事项。（2）学
生在连接实际电路的过程中的注意事项：教师巡视提醒（如开关处于什么状态、滑动变阻器的接法、闭合开关前滑动片的位置等等）。 4、管理好学生，使学生自己操作又不损坏器材，是上课教师的成功典范，是值得学习的地方。因为多年以来在做这个实验时，很多学生总是把小灯泡烧坏。以上几点反应了教师把控课堂的能力超群。 本节教材的难点有两个，其一是为什么要进行多次测量，其二是为什么说“平均功率”是没有意义的。本次探究实验，要求学生独立设计实验方案，讨论实验方案，交流分析数据，在操作中去发现问题并通过交流来解决问题，独立完成实验报告，新课标所倡导的自主学习、合作学习的精神，在本节教材中得到了充分的体现。以学生为主体，是新课标的基本理念之一。让学生自主设计实验方案，甄选方案，锻炼学生设计实验的能力。学生把在操作过程遇到的困难和发现的问题能及时记录下来，培养学生实事求是的科学态度，使他们养好严谨治学的习惯。体现在： 1、学生分工明确、积极配合、人人有事做、气氛热烈，充分体现了合作学习。 2、放手让学生去做，学生不但学到了实际操作的经验，具体观察到实际电压U实与U额的关系联系到灯泡的亮度。
家用电器功率一览表 一般的家用电器的电功率一览表： 电器名称一般电功率（瓦）估计用电量（千瓦时） 窗式空调机800~1300 最高每小时0.8~1.3 家用电冰箱 65~130 大约每日0.85~1.7 家用洗衣机单缸230 最高每小时0.23 双缸 380 最高每小时0.38 微波炉 950~1500 每10分钟0.16~0.25 电热淋浴器1200~2000 每小时 1.2~2 电水壶1200 每小时 1.2 电饭煲 500 每20分钟0.16 电熨斗 750 每20分钟0.25 理发吹风器 450 每5分钟0.04 吸尘器 400~850 每15分钟0.1~0.21 吊扇大型150 每小时0.15 小型75 每小时0.08 台扇 16寸 66 每小时0.07 14寸52 每小时0.05 电视机21寸70 每小时0.07 25寸100 每小时01
录象机80 每小时0.08 音响器材100 每小时0.1 电暖气 1600~2000 最高每小时1.6~2.0 各种常用电器功率参考表 名称功率（瓦） 空调扇式800～1250分体950～1800柜式2500～3000柜式4800（三相） 冰箱双门130 三门110+130（除霜）冷柜210 洗衣机双杠300自动360滚筒（烘干）3200 彩电21寸～34寸120～240 家庭影院250（不含电视机） 影碟机30～60 白炽灯15、50、40、60、75、100、200日光灯40 冷光灯20、50、75、100 吊扇70～150 台扇30～65 电取暖器（含油汀）800～3000 浴霸1000～2000 电动按摩浴缸水泵640、加热泵1500 按摩椅175 电炊具电饭煲500～900 微波炉800～1000电烤箱650～1800电磁炉1200～1800
九年级物理实验报告 班级 ：九年（ ）班 姓名: ________ 日期：____年____月___日 实验名称：《测量小灯泡的电功率》 一、实验目的：用_______测量小灯泡的电功率 二、实验器材: 电源、开关、导线(若干条)、小灯泡、_________、 ________、 ____________。 三、实验原理：_______ 四、 实验电路图：画在右边的方框内 五、实验步骤： （1）按电路图连接电路。注意连接过程中， 开关应该是__________的，滑动变阻器的滑片应该移至阻值_________处。 （2）检查电路无误后，闭合开关S ，移动滑动变阻器的滑片,使小灯泡的两端的电压等于额定电压,读出电流表的示数，观察小灯泡的发光情况，并填入对应的表格中。 （3）继续移动滑片，使小灯泡的两端的电压高于额定电压,读出电流表的示数，观察小灯泡的发光情况，并填入对应的表格中。 （4）继续移动滑片，使小灯泡的两端的电压低于额定电压,读出电流表的示数，观察小灯泡的发光情况，并填入对应的表格中。 （ 5）断开开关，整理器材。 六、实验数据记录表格： （U 额=2.5v ） 七、分析与论证（结论） 当U 实=U 额 时, P 实 P 额 ，正常发光 当U 实>U 额时, P 实 P 额 ，比正常发光更亮
当U 实家用电器用电常识解读
家用电器用电常识（转载） 一、家用电负荷明细 功率W（P）＝电流A（I）＊电压V（U）我国的家用电压一般是220V。 1.5平方毫米的线电流＝10A（安）；承载功率＝电流10A＊220V＝2200瓦。 2.5平方毫米的线电流＝16A（安）最小值；承载功率＝电流16A＊220V＝3520瓦 4 平方毫米的线电流＝25A（安）；承载功率＝电流25A＊220V＝5500瓦。 6 平方毫米的线电流＝32A（安）；承载功率＝电流32A＊220V＝7064瓦。 空调1匹＝724W（瓦）； 空调1.5匹＝1086W（瓦） 空调2匹＝1448W （瓦）； 空调3匹＝2172W（瓦）； 因为空调在开启的一瞬间最大峰值可以达到额定功率的2～3倍，依最大值3倍计算： 1匹的空调的开机瞬间功率峰值是724W＊3＝2172W 1.5匹P空调的开机瞬间功率峰值是1086W＊3＝3258W
2匹的空调的开机瞬间功率峰值是1448W＊3＝4344W 二、导线截面积与载流量的计算 1、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为3-5A/mm2。 <关键点> 一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为 3-5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 2、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S 的上下范围： S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功
测量小灯泡的电功率 知识要点 测量小灯泡的电功率的方法和原理：根据P=IU，要测量小灯泡的电功率，需要测量通过小灯泡的电流I和小灯泡两端的电压U，这就需要电流表和小灯泡串联，电压表并联在小灯泡两端，要测量小灯泡在不同电压下的电功率，就需要滑动变阻器和小灯泡串联，通过改变滑动变阻器的滑片位置，改变小灯泡两端的电压和小灯泡中的电流，实验电路图如图所示。 典型例题 例1、在“测量小灯泡电阻”和“测小灯泡功率”（小灯泡的额定电压为2.5V）两个实验中：（1）都需要测出三组电压值和电流值，前者的目的是______________；后者的目的是_ __________。 （2）下表是李烁“测小灯泡功率”实验时记录的数据，由此可知小灯泡的额定功率P = 额_______________W。 （3）同学们在交流实验体会时，有的同学提出：可以根据李烁的测量数据，在非额定 '，请用电压条件下求出小灯泡的电阻，再由公式，求出小灯泡的额定功率P 额
这种方法根据表格中的数据算出P 额'（要求有必要的计算过程），将P 额 和P 额 '进行比较， 并分析说明产生这种差异的根本原因。 解： （1）用电压表和电流表测小灯泡的电阻和电功率，测量电路和方法完全相同，前者利 用计算灯泡的电阻，后者利用P=IU计算灯泡的功率，测量过程中都要测出三组电压值和电流值，前者的目的是进行多次测量，求电阻的平均值，减小测量的误差；后者的目的是测小灯泡在额定电压下的额定功率和不在额定电压下的实际功率，并加以比较，寻求小灯泡的发光亮度和实际功率及实际电压的关系。 （2）小灯泡的额定电压为2.5V，由实验数据知道，灯泡两端电压等于额定电压时，通 过灯泡的电流为0.22A，小灯泡的额定功率P 额=IU 额 =0.22A×2.5V=0.55W。 （3）根据实验测得的数据，U1=3V时，I1=0.25A，此时灯泡的电阻 ，小灯泡的额定功率，P 额 ' ＜P 额 ，原因是灯丝的电阻受温度的影响，电压高时，灯丝温度高，测得的电阻偏大，由 可知计算出的P 额 '值偏小，若选择U3=2V、I3=0.20A计算电阻R3，由 计算出的P 额 '值将偏大。 注意：本题考查分析处理实验数据、归纳总结得出实验结论的能力。通过解题，加深对用电压表、电流表测灯泡电阻和电功率实验的相同之处和不同之处的理解和掌握，同时探究发现灯泡灯丝的电阻是随温度升高（或实际电功率的增大）而增大的，通常我们解题认为灯丝电阻恒定不变，只是为了简化解决主要问题而采取的一种近似。 例2、下图是测定额定电压为2.5V小灯泡额定功率的实物连接图。
测量小灯泡电功率的探究实验 实验目的：测量小灯泡在不同电压下工作时的电功率。 实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P ＝UI计算电功率，在额定电压下测出的电功率就是额定功率。这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。 实验电路：根据实验的目的和原理设计如下电路。 实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。 器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。 实验步骤： （1）按电路图连接好电路； （2）闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。
（3）调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。观察小灯泡的亮度变化，并记录此时电流表和电压表的示数（注意：小灯泡两端的电压不能超过它的额定电压太多）。 （4）调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。 （5）计算出三种情况下小灯泡的电功率 （6）断开电路，整理器材。 实验数据（记录）表格： 注意：在进行实验时应注意以下几点： （1）电源电压应高于小灯泡的额定电压，例如，测定额定电压为2.5 V的小灯泡的电功率时至少要选两节干电池串联作电源。 （2）电压表的量程应大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作电流。
（3）滑动变阻器允许通过的最大电流要大于灯泡的正常工作电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，以使调节效果明显。 （4）根据串联分压原理进行判断，准确熟练地调节滑动变阻器，使小灯泡在等于额定电压、略高于额定电压的和低于额定电压三种条件下发光。尤其在做第二次实验时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡。 （5）开始连接电路时，要使开关断开，闭合开关前，要把滑动变阻器滑片置于最大阻值处。 （6）开始实验前，要检查电路并试触，实验结束，要先断开开关，再整理电路。 分析论证：由公式P=IU计算小灯泡的功率。（将计算结果填入表中，通过分析和比较得出）分析比较额定电功率和实际电功率大小问题，比较灯泡的亮暗程度与电功率间的关系。 （1）当U实=U额时， P实=P额，正常发光 （2）当U实
