板式换热器密封垫片的垫片更换原因

换热器常见故障原因分析及处理方法一、管式换热器常见故障原因分析及处理方法一、两种介质互串（内漏）1 产生原因①换热管腐蚀穿孔、开裂。

②换热管与管板胀口（焊口）裂开。

③浮头式换热器浮头法兰密封漏。

2 处理方法①更换或堵死漏的换热管。

②换热管与管板重胀（补焊）或堵死。

③紧固螺栓或更换密封垫片。

二、法兰处密封泄漏1 产生原因①垫圈承压不足、腐蚀、变质。

②螺栓强度不足，松动或腐蚀。

③法兰刚性不足与密封面缺陷。

④法兰不平或错位，垫片质量不好。

2 处理方法①紧固螺栓，更换垫片。

②螺栓材质升级、紧固螺栓或更换螺栓。

③更换法兰或处理缺陷。

④重新组对或更换法兰，更换垫片。

三、传热效果差1 产生原因①换热管结垢。

②水质不好、油污与微生物多。

③隔板短路2 处理方法①化学清洗或射流清洗垢污。

②加强过滤、净化介质，加强水质管理。

③更换管箱垫片或更换隔板。

四、阻力降超过允许值1 产生原因壳内、管内外结垢2 处理方法用射流或化学清洗垢物五、振动严重1 产生原因①因介质频率引起的共振。

②外部管道振动引起的共振。

2 处理方法①改变流速或改变管束固有频率。

②加固管道，减小振动。

二、板式换热器常见故障原因分析及处理方法板式换热器常见故障有串液、外漏、压降过大、供热温度不能满足要求四个方面。

一、串液1 产生原因①由于板材选择不当导致板片腐蚀产生裂纹或穿孔。

②操作条件不符合设计要求。

③板片冷冲压成型后的残余应力和装配中夹紧尺寸过小造成应力腐蚀。

④板片泄漏槽处有轻微渗漏，造成介质中有害物质浓缩腐蚀板片，形成串液。

2 处理方法①更换有裂纹或穿孔板片，在现场用透光法查找板片裂纹。

②调整运行参数，使其达到设计条件。

③换热器维修组装时夹紧尺寸应符合要求，并不是越小越好。

④板片材料合理匹配。

二、外漏1 产生原因①夹紧尺寸不到位、各处尺寸不均匀(各处尺寸偏差不应大于3 mm)或夹紧螺栓松动。

②部分密封垫脱离密封槽，密封垫主密封面有脏物，密封垫损坏或垫片老化。

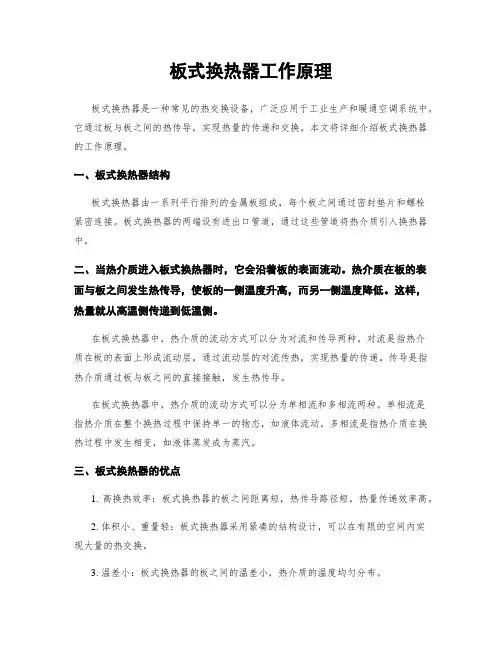

板式换热器工作原理板式换热器是一种常见的热交换设备，广泛应用于工业生产和暖通空调系统中。

它通过板与板之间的热传导，实现热量的传递和交换。

本文将详细介绍板式换热器的工作原理。

一、板式换热器结构板式换热器由一系列平行排列的金属板组成，每个板之间通过密封垫片和螺栓紧密连接。

板式换热器的两端设有进出口管道，通过这些管道将热介质引入换热器中。

二、当热介质进入板式换热器时，它会沿着板的表面流动。

热介质在板的表面与板之间发生热传导，使板的一侧温度升高，而另一侧温度降低。

这样，热量就从高温侧传递到低温侧。

在板式换热器中，热介质的流动方式可以分为对流和传导两种。

对流是指热介质在板的表面上形成流动层，通过流动层的对流传热，实现热量的传递。

传导是指热介质通过板与板之间的直接接触，发生热传导。

在板式换热器中，热介质的流动方式可以分为单相流和多相流两种。

单相流是指热介质在整个换热过程中保持单一的物态，如液体流动。

多相流是指热介质在换热过程中发生相变，如液体蒸发成为蒸汽。

三、板式换热器的优点1. 高换热效率：板式换热器的板之间距离短，热传导路径短，热量传递效率高。

2. 体积小、重量轻：板式换热器采用紧凑的结构设计，可以在有限的空间内实现大量的热交换。

3. 温差小：板式换热器的板之间的温差小，热介质的温度均匀分布。

4. 易于清洗和维护：板式换热器的板可以拆卸，方便清洗和维护。

5. 可以实现多种换热方式：板式换热器可以根据需要实现对流换热、传导换热和辐射换热等多种换热方式。

四、板式换热器的应用领域板式换热器广泛应用于工业生产和暖通空调系统中。

以下是板式换热器的几个典型应用领域：1. 化工工业：板式换热器可以用于化工过程中的冷却、加热和蒸发等操作。

2. 食品加工：板式换热器可以用于食品加工中的杀菌、浓缩和蒸煮等过程。

3. 制药工业：板式换热器可以用于制药工业中的冷却、加热和浓缩等操作。

4. 暖通空调：板式换热器可以用于暖通空调系统中的空气处理和热水供应。

板式换热器常见故障及处理摘要：现阶段板式换热器的种类不断丰富，根据现有的运用经验发现，板式换热器在使用过程中还存在一定的问题，表现为成本偏高、所遭受的冲击力偏大等。

正确的维护保养、检修、工艺操作能够有效地预防换热器发生故障，保证换热器的安全可靠运行，延长其使用寿命。

通过对故障原因分析，清楚了解板式换热器的失效原因，避免该类故障的重复出现，减少不必要事故的发生和提高安全性和可靠性。

基于此，本文主要分析了板式换热器常见故障及处理。

关键词：板式换热器;故障;泄漏;压力;传热效果中图分类号：ＴＢ文献标识码：Ａ引言板式换热器的优势是传热效率比其他普通换热器高3～5倍，是一种应用广泛的换热设备；同时板式换热器体积小、结构紧凑；板式换热器的价格比较低，近几年对板式换热器的检修，解决了板式换热器制约生产的瓶颈，积累了板式换热器检修的经验，明显提高了维修人员的技能。

检修方法的创新及推广应用使得检修效率与检修质量都有了质的提升，达到了节能降耗的目的。

1板式换热器概述板式换热器的传热面为波纹板片，板片流道呈网状分布，流体沿网络结构在迷宫式通道中不断流动，流动速度和方向不断改变，形成强烈的湍流，使边界液膜不断破裂，减少热阻，同时固体颗粒悬浮，不易沉积，有效地强化了传热。

板式换热器由于其高效、紧凑的结构特点，已在各领域中得到了广泛的应用，1878年，德国首先发明板式换热器并申请发明专利。

20世纪60年代，我国发明第一台板式换热器。

板式换热器已经经历了百年多历史。

到了20世纪七八十年代，板式换热器发展快速，品种增多，逐渐成为高性能、大参数的产品。

我国板式换热器始于20世纪60年代，第一台板式换热器是由兰州石油化工机器厂研制的单片面积仅为0．5水平波纹，然后研制人字形板式换热器，1987年开展了板式换热器交流大会促进了板式换热器的发展。

2板式换热器特点板式换热器因其结构紧凑、维护方便、传热效率高等优点，广泛应用于乳制品、食品加工、化工、热电联产、中央冷却系统等领域。

170研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2023.12 （上）换热设备是使热量从热流体传递到冷流体的设备，化工厂中换热设备投资约占总投资的10%～20%，换热设备主要作用是使热量由高温流体传递给低温流体满足工业流程需要。

国内使用换热器多为列管与螺旋板换热器，交换系数相差较大的介质在管内外进行热量交换效率较低，虽然出现大量结构紧凑高效的换热器设备，但管壳式换热器仍占据主导地位。

新型焊接板式换热器具有顶部温差小费用低等优点，适合在化工领域广泛使用。

板式换热器板片薄传热效果好，传热系数k 值比管壳式换热器提高3～5倍，增减板片数量可满足板式换热器生产改变工艺条件的要求。

板式换热器使用中由于各种原因导致板片失效损坏，需要分析板式换热器板片损坏的原因研究有效处理对策。

1 板式换热器研究1.1 板式换热器类型特点换热器是用于工业生产中热量传递的重要设备，工作中可以充当生产工艺设备的组成部分，换热器可用作加热预热器及转发器等，近年来，对换热器需求不断加大促进产业市场的发展，目前节能高效成为工业生产中的重要方面，因此板式换热器近年来得到了迅速发展，由于其紧凑性好等优点在各领域得到广泛应用。

板式换热器具有传热系数高，占地面积小与价格低等优点，但目前我国板式换热器研究设计水平相比国外存在很大差距，提高板式换热器综合性能是设计研究工作中需要解决的重要问题。

板式换热器是由多个具有波纹形状的金属薄板相互平行方式堆叠组装，冷热流体在板片两侧交互流动，板式换热器应用广泛种类众多，根据外形包括焊接板式、板卷式与可拆卸板式换热器等。

焊接板式换热器具有使用温度范围大等优点因此在国内外得到了开发应用，主要形式有全焊接与板焊接式换热器。

全焊接板式换热器组成部分包括换热板片、折流板及副流体侧嘴等部分，板片间通过纵向焊接焊缝相对固定，板束侧面装配四块面板，板束上下压板维持压力使板束处于密封状态，折流板安装在板束上使流体改变流动方向。

板式换热器垫片的选择要点
板式换热器垫片是板式换热器中一个非常重要的组成部分，用于防止换热器板片间的泄漏和保证热交换的效率。

一、板式换热器垫片的种类
板式换热器垫片主要有以下几种类型：橡胶垫片：橡胶垫片具有良好的弹性和密封性能，适用于低压和低温的场合。

石棉橡胶垫片：石棉橡胶垫片由石棉和橡胶制成，适用于中压和低温的场合。

聚乙烯垫片：聚乙烯垫片具有良好的耐腐蚀性和密封性能，适用于中压和高温的场合。

金属包覆垫片：金属包覆垫片由金属薄片和石棉橡胶等材料制成，适用于高压和高温的场合。

二、板式换热器垫片的选择
在选择板式换热器垫片时，需要考虑以下几个因素：
工作温度：垫片能承受的温度应与换热器的工作温度相匹配。

工作压力：垫片应具有足够的强度和密封性能，以承受换热器
的工作压力。

材料：垫片的材料应与换热器内部的流体相容，以避免发生腐
蚀和泄漏。

成本：在满足性能要求的前提下，应选择成本较低的垫片。

三、板式换热器垫片的使用
在使用板式换热器垫片时，需要注意以下几点：安装垫片时，应确保其与换热器板片的接触平整，避免产生间隙和泄漏。

定期检
查垫片的使用情况，发现损坏和老化现象应及时更换。

在拆卸换热器时，应避免损坏垫片，以免影响再次使用。

板式换热器的橡胶密封垫片的制作与使用李丽【摘要】本文重点板式换热器的橡胶密封垫片的制造工艺、密封原理和维修、保养及更换等问题进行了论述,以供读者交流学习.【期刊名称】《科技创新导报》【年(卷),期】2010(000)012【总页数】1页(P72-72)【关键词】换热器;橡胶密封片;工艺;原理;堆保【作者】李丽【作者单位】吉林油田公用事业管理公司江北供热队,吉林,138000【正文语种】中文【中图分类】TE986板式换热器的密封垫片做为一个重要的部件，对于板式换热器的使用寿命有着重要影响，如果这些密封垫片硬化且失去了应有的弹性，就可能导致换热器不能正常运转，因为垫片不仅要密封住介质，使其不向外界环境中泄漏，而且还要防止热交换介质之间的互混，因此，密封垫片被认为是板换器中最重要和最需要对其进行苛刻要求的零件。

当前，用于板换器密封垫片的材料有橡胶、压缩石棉纤维、膨胀石墨、用聚四氟乙烯包覆防护的橡胶和专门处理过的聚四氟乙烯等，但使用率较高的是橡胶密封垫片。

可见，对板式换热器的橡胶密封垫片进行全面的认知具有重要的意义。

要对板式换热器的橡胶密封垫片进行全面的认知，首先要对橡胶密封垫片的制造工艺有所了解。

其次，要对橡胶密封垫片的密封原理有所认识。

三是要对橡胶密封垫片的维护和保养的基本知识进行掌握。

橡胶是比较复杂的高分子体系，一般是由橡胶聚合物、硫化剂、填充剂、防老剂、加工助剂和稀释剂等不同的成分组成，其中加工助剂虽不能延长橡胶垫片的寿命，但对改善垫片制造过程中的混炼、挤出和模压性能很有作用，对原材料及其配比的选择将决定橡胶垫片材料的最终性能。

而这其中天然橡胶是从三叶橡胶树的乳胶制得，基本化学成分为顺聚异戊二烯;异戊橡胶是由异戊二烯制得的高顺式合成橡胶，因其结构和性能与天然橡胶近似，故又称合成天然橡胶;丁苯橡胶是由由丁二烯和苯乙烯共聚制得，按生产方法分为乳液聚合丁苯橡胶和溶液聚合丁苯橡胶;顺丁橡胶是由丁二烯聚合制得，较其他通用型橡胶比，硫化后的顺丁橡胶的耐寒性、耐磨性和弹性特别优异，动负荷下发热少，耐老化性能好，易与天然橡胶、氯丁橡胶、丁腈橡胶等并用。

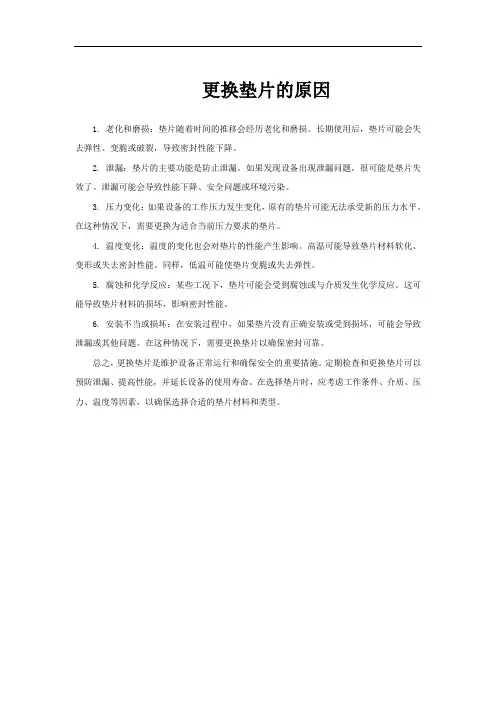

更换垫片的原因
1. 老化和磨损：垫片随着时间的推移会经历老化和磨损。

长期使用后，垫片可能会失去弹性、变脆或破裂，导致密封性能下降。

2. 泄漏：垫片的主要功能是防止泄漏。

如果发现设备出现泄漏问题，很可能是垫片失效了。

泄漏可能会导致性能下降、安全问题或环境污染。

3. 压力变化：如果设备的工作压力发生变化，原有的垫片可能无法承受新的压力水平。

在这种情况下，需要更换为适合当前压力要求的垫片。

4. 温度变化：温度的变化也会对垫片的性能产生影响。

高温可能导致垫片材料软化、变形或失去密封性能。

同样，低温可能使垫片变脆或失去弹性。

5. 腐蚀和化学反应：某些工况下，垫片可能会受到腐蚀或与介质发生化学反应。

这可能导致垫片材料的损坏，影响密封性能。

6. 安装不当或损坏：在安装过程中，如果垫片没有正确安装或受到损坏，可能会导致泄漏或其他问题。

在这种情况下，需要更换垫片以确保密封可靠。

总之，更换垫片是维护设备正常运行和确保安全的重要措施。

定期检查和更换垫片可以预防泄漏、提高性能，并延长设备的使用寿命。

在选择垫片时，应考虑工作条件、介质、压力、温度等因素，以确保选择合适的垫片材料和类型。

板式换热器是一种高效、节能的换热设备,具有传热系数高、结构紧凑、耗材少、形式多样、便于维修等诸多优点,应用领域逐渐扩大,已广泛应用于机械、电力、冶金、化工、轻纺、饮料、城镇供热等行业和领域,表现出很强的竞争力。

板式换热器以金属板片(一般厚度为05～10mm)为换热元件,由不锈钢、工业纯钛或其他材料的薄板压制而成。

通常用模具将板片压制成各种槽型或波纹形,既可以增大板片的刚度,以防止板片受压时变形,也增强了流体的湍流程度,增加了换热面积。

每个板片的四角各开有一孔,板片四周以及孔的周围压有密封垫片槽,并根据需要在孔的周槽中放置有垫片,起到允许流体或阻止流体进入板面之间通道的作用。

若将数个板片按照换热要求依次排列在支架上,并用固定压紧板和活动压紧板由压紧螺杆压紧,在相邻的板片间就形成了流体通道,借助板片四角的孔口与垫片．1、板片的组合形式根据对板式换热器的市场调研,我国板式换热器生产厂家设计的板型主要以纵向人字形波纹为主。

人字形波纹分为横向人字形波纹和纵向人字形波纹。

流体在以上两种形式的板片构成的通道内流动时都能形成网状流动,但其流动阻力和传热系数各不相同。

当采用横向人字形波纹板片时,流体在经过板片间形成的通道时比较顺畅,流动阻力很小,压力降非常低,但其换热系数也要比纵向人字形波纹的板片稍低一些,因此比较适用于低流速、高粘度、流量比较大的场合。

当采用纵向人字形波纹的板片(其波纹夹角为120°)时,流体在板片间形成的通道流过时极易产生湍流,换热系数高,因而可以产生比较理想的换热效果,其主要缺点是压力降比较大,因而只适用于压力不太大的情况,不适用粘度高、流动阻力要求低的场合。

2、板片的结构形式板片作为板式换热器的关键元件,其结构设计合理与否将直接影响到板片的传热性能、阻力降以及整机的承压能力。

目前已存在百余种核心结构,其主要波纹形式有:人字形波纹(包括横向人字形波纹和纵向人字形波纹)、水平波纹、竖直波纹、斜波纹等。

板式换热器常见故障及处理措施
一、两种介质互串（内漏）
1 产生原因
①换热管腐蚀穿孔、开裂。

②换热管与管板胀口（焊口）裂开。

③浮头式换热器浮头法兰密封漏。

2 处理方法
①更换或堵死漏的换热管。

②换热管与管板重胀（补焊）或堵死。

③紧固螺栓或更换密封垫片。

二、法兰处密封泄漏
1 产生原因
①垫圈承压不足、腐蚀、变质。

②螺栓强度不足，松动或腐蚀。

③法兰刚性不足与密封面缺陷。

④法兰不平或错位，垫片质量不好。

2 处理方法
①紧固螺栓，更换垫片。

②螺栓材质升级、紧固螺栓或更换螺栓。

③更换法兰或处理缺陷。

④重新组对或更换法兰，更换垫片。

三、传热效果差
1 产生原因
①换热管结垢。

②水质不好、油污与微生物多。

③隔板短路
2 处理方法
①化学清洗或射流清洗垢污。

②加强过滤、净化介质，加强水质管理。

③更换管箱垫片或更换隔板。

四、阻力降超过允许值
1 产生原因
壳内、管内外结垢
2 处理方法
用射流或化学清洗垢物
五、振动严重
1 产生原因
①因介质频率引起的共振。

②外部管道振动引起的共振。

2 处理方法
①改变流速或改变管束固有频率。

②加固管道，减小振动。

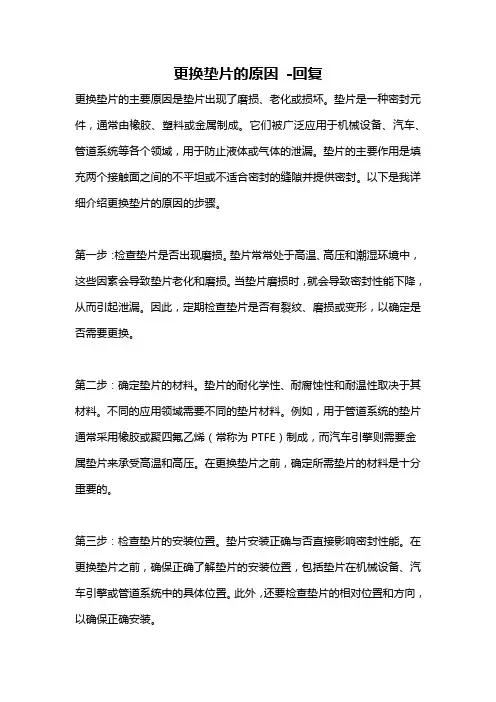

更换垫片的原因-回复更换垫片的主要原因是垫片出现了磨损、老化或损坏。

垫片是一种密封元件，通常由橡胶、塑料或金属制成。

它们被广泛应用于机械设备、汽车、管道系统等各个领域，用于防止液体或气体的泄漏。

垫片的主要作用是填充两个接触面之间的不平坦或不适合密封的缝隙并提供密封。

以下是我详细介绍更换垫片的原因的步骤。

第一步：检查垫片是否出现磨损。

垫片常常处于高温、高压和潮湿环境中，这些因素会导致垫片老化和磨损。

当垫片磨损时，就会导致密封性能下降，从而引起泄漏。

因此，定期检查垫片是否有裂纹、磨损或变形，以确定是否需要更换。

第二步：确定垫片的材料。

垫片的耐化学性、耐腐蚀性和耐温性取决于其材料。

不同的应用领域需要不同的垫片材料。

例如，用于管道系统的垫片通常采用橡胶或聚四氟乙烯（常称为PTFE）制成，而汽车引擎则需要金属垫片来承受高温和高压。

在更换垫片之前，确定所需垫片的材料是十分重要的。

第三步：检查垫片的安装位置。

垫片安装正确与否直接影响密封性能。

在更换垫片之前，确保正确了解垫片的安装位置，包括垫片在机械设备、汽车引擎或管道系统中的具体位置。

此外，还要检查垫片的相对位置和方向，以确保正确安装。

第四步：选择合适的更换垫片。

根据垫片的尺寸、材料和安装位置，选择合适的替代垫片。

在市场上有各种各样的垫片供应商，可以根据具体的需求和要求选择合适的垫片。

如果不确定垫片的规格，可考虑向供应商咨询或测量现有垫片的尺寸。

第五步：安装新垫片。

在更换垫片之前，确保清洁垫片的安装位置，并去除旧有垫片的残留物。

安装新垫片之前，可在垫片表面涂抹一层润滑剂，以提高密封效果。

根据垫片的安装位置，有时需要使用螺栓、螺母或其他固定件将垫片固定在正确的位置。

第六步：进行测试。

更换垫片后，进行泄漏测试以确保新垫片的密封性能正常。

测试可以通过施加高压或注入气体或液体来进行。

如果发现泄漏情况，需要重新检查垫片的安装位置和紧固件的紧固程度，以确保问题解决。

综上所述，更换垫片的原因主要是垫片磨损、老化或损坏。
