井巷工程施工有哪些方法一、井巷掘进方法1. 顶进法：顶进法是一种常用的井巷掘进方法，即从地表向地下探进，逐步深化井巷。
顶进法通常适用于表土松软、地下水位高、井巷长度短等情况。
在顶进法中，可采用手掘、机械掘进或爆破等方式来进行掘进工作。
2. 底进法：底进法是另一种常用的井巷掘进方法，即从地下向地表探进，逐步扩大井巷。
底进法通常适用于地下岩层坚硬、岩石承载力好等情况。
在底进法中，可采用钻孔爆破、机械掘进或隧道掘进机等方式来进行掘进工作。
3. 直井掘进：直井掘进是一种在地表垂直向下探进，逐步深化井巷的方法。
直井掘进通常适用于地下水位高、表土松软等情况。
在直井掘进中，可采用手掘、机械掘进或冲击钻等方式进行掘进工作。
4. 斜井掘进：斜井掘进是一种在地表呈一定角度向下探进，逐步深化井巷的方法。
斜井掘进通常适用于较大倾角的地层中，通过控制斜井角度和方向，在地下形成坡度较陡的井巷。
在斜井掘进中，可采用机械掘进、隧道掘进机等方式进行掘进工作。
二、井巷支护方法1. 土方支护：土方支护是一种通过土石方支撑、排水、排热等工程措施来保护井巷周围土体稳定的方法。
在土方支护中，可采用锚喷、钢管支撑等方式来进行支护工作。
2. 钢筋混凝土支护：钢筋混凝土支护是一种通过钢筋混凝土结构来支护井巷周围土体稳定的方法。
在钢筋混凝土支护中，可采用顶梁、矩形梁等结构形式来进行支护工作。
3. 钢架支护：钢架支护是一种通过钢架结构来支护井巷周围土体稳定的方法。
在钢架支护中，可采用钢架支撑、锚杆支护等方式来进行支护工作。
4. 压力支护：压力支护是一种通过地下水位调节、增压等方式来支护井巷周围土体稳定的方法。
在压力支护中，可采用地下水泵、压紧器等设备来调节地下水位和土体压力，以提高井巷支护效果。
三、井巷固结方法1. 地下注浆：地下注浆是一种通过注浆材料填充地下空隙、填裂缝等方式来固结井巷的方法。
在地下注浆中，可采用水泥注浆、聚合物注浆等方式来进行固结工作。
井巷工程:占50~70%井筒、井底车场及硐室、主要石门、运输大巷、采区巷道、回风巷道、支护工程等设计和施工的基本原理与方法的学科井巷工程具有的特点：施工环境特殊，施工对象多变，施工方法多样，技术复杂，施工场地狭窄，地点受矿体赋存条件控制，支护结构和建井工程量必须考虑矿山服务年限一、巷道断面设计的原则巷道断面设计主要是选择断面形状和确定断面尺寸。
设计的原则是：在满足安全、生产和施工要求的条件下，力求提高断面利用率，取得最佳的经济效果。
巷道断面设计的内容和步骤：㈠选择巷道断面形状、确定巷道净断面尺寸，并进行风速验算；㈡根据支架参数和道床参数计算出巷道的设计掘进断面尺寸，并按允许的超挖值求算出巷道的计算掘进断面尺寸；㈢布置水沟和管缆；㈣绘制巷道断面施工图，工程量表、材料消耗量一览表影响巷道断面选择的因素㈠作用在巷道上的地压大小和方向在选择巷道断面形状时起主要作用。
㈡巷道用途和服务年限也是选择巷道断面形状不可缺少的重要因素。
㈢矿区的支架材料和习惯使用的支护方式，也直接影响巷道断面形状的选择；㈣掘进方法和掘进设备对于巷道断面形状的选择也有一定影响。
㈤需要风量大的矿井，选择通风阻力小的断面和支护方式，有利于安全和具有经济效益。
三、调车工作㈠固定错车场调车法，㈡活动错车场调车，㈢专用转载设备四、提高装岩机工作效率的途径⑴积极推广和研究装岩、运输机械化作业线，不断提高装岩机工时利用率，缩短循环中的装岩时间。
⑵积极选用和研制高效能的装岩机，在现有设备中，要根据巷道断面大小选用装岩机。
对于双轨巷道尽量选用大型耙斗装岩机ZC-2型侧卸式装岩机或蟹爪式装岩机等大型装岩机。
一般情况下应避免同时使用两台装岩机或大断面选用生产能力小的装岩机。
⑶做好爆破工作。
当岩石的块度均匀、适宜，堆放集中，且底板平整时，装岩机的效率较高。
如ZC-20B型铲斗式装岩机当块度小于200~500㎜时工作效率最高。
部分转载机当岩石块度大于500㎜，则无法正常工作。

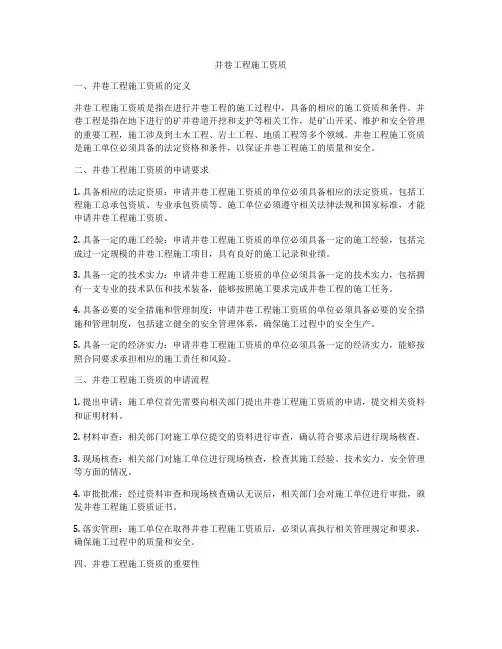

井巷工程施工资质一、井巷工程施工资质的定义井巷工程施工资质是指在进行井巷工程的施工过程中，具备的相应的施工资质和条件。
井巷工程是指在地下进行的矿井巷道开挖和支护等相关工作，是矿山开采、维护和安全管理的重要工程，施工涉及到土木工程、岩土工程、地质工程等多个领域。
井巷工程施工资质是施工单位必须具备的法定资格和条件，以保证井巷工程施工的质量和安全。
二、井巷工程施工资质的申请要求1. 具备相应的法定资质：申请井巷工程施工资质的单位必须具备相应的法定资质，包括工程施工总承包资质、专业承包资质等。
施工单位必须遵守相关法律法规和国家标准，才能申请井巷工程施工资质。
2. 具备一定的施工经验：申请井巷工程施工资质的单位必须具备一定的施工经验，包括完成过一定规模的井巷工程施工项目，具有良好的施工记录和业绩。
3. 具备一定的技术实力：申请井巷工程施工资质的单位必须具备一定的技术实力，包括拥有一支专业的技术队伍和技术装备，能够按照施工要求完成井巷工程的施工任务。
4. 具备必要的安全措施和管理制度：申请井巷工程施工资质的单位必须具备必要的安全措施和管理制度，包括建立健全的安全管理体系，确保施工过程中的安全生产。
5. 具备一定的经济实力：申请井巷工程施工资质的单位必须具备一定的经济实力，能够按照合同要求承担相应的施工责任和风险。
三、井巷工程施工资质的申请流程1. 提出申请：施工单位首先需要向相关部门提出井巷工程施工资质的申请，提交相关资料和证明材料。
2. 材料审查：相关部门对施工单位提交的资料进行审查，确认符合要求后进行现场核查。
3. 现场核查：相关部门对施工单位进行现场核查，检查其施工经验、技术实力、安全管理等方面的情况。
4. 审批批准：经过资料审查和现场核查确认无误后，相关部门会对施工单位进行审批，颁发井巷工程施工资质证书。
5. 落实管理：施工单位在取得井巷工程施工资质后，必须认真执行相关管理规定和要求，确保施工过程中的质量和安全。
第1篇一、工程概况井巷工程是指为采矿、冶金、地下工程等工程服务的各种矿井、隧道、巷道等工程的施工。
本工程主要内容包括平巷、巷道交岔点、井下车场及其硐室、斜井、斜坡道、天井的设计与施工，支护工程，复杂地质条件下的巷道施工，劳动施工组织，以及竖井的设计与施工等。
二、施工组织措施1. 施工准备（1）组织机构：成立项目经理部，下设工程技术部、质量安全管理部、物资设备部、施工管理部、财务部等部门。
（2）人员配置：根据工程规模和施工进度，合理配置各类技术人员、施工人员和管理人员。
（3）技术方案：编制详细的施工组织设计，明确施工工艺、施工顺序、施工质量要求、安全措施等。
2. 施工工艺（1）平巷施工：采用掘进、支护、出渣、测量、通风等工序进行。
（2）竖井施工：采用锁口施工、表土施工、基岩施工、支护、井筒装备等工序进行。
（3）斜井、斜坡道、天井施工：采用掘进、支护、出渣、测量、通风等工序进行。
3. 施工质量控制（1）严格执行施工规范和设计要求，确保工程质量。
（2）加强原材料、半成品、成品的检验，确保材料质量。
（3）加强施工过程中的质量监控，发现问题及时处理。
（4）做好施工记录，为工程验收提供依据。
4. 施工安全管理（1）建立健全安全管理制度，加强安全教育培训，提高员工安全意识。
（2）严格执行安全生产操作规程，确保施工安全。
（3）加强施工现场安全管理，消除安全隐患。
（4）做好应急预案，确保突发事件得到及时有效处置。
5. 施工进度管理（1）制定合理的施工进度计划，确保工程按期完成。
（2）加强施工进度监控，及时调整施工计划。
（3）优化资源配置，提高施工效率。
6. 施工成本管理（1）编制详细的施工成本预算，严格控制成本支出。
（2）加强物资设备管理，降低损耗。
（3）优化施工方案，提高施工效率，降低施工成本。
7. 施工环境保护（1）遵守国家环保法规，做好施工现场的环境保护工作。
（2）加强施工现场的粉尘、噪音、废水等污染源治理。

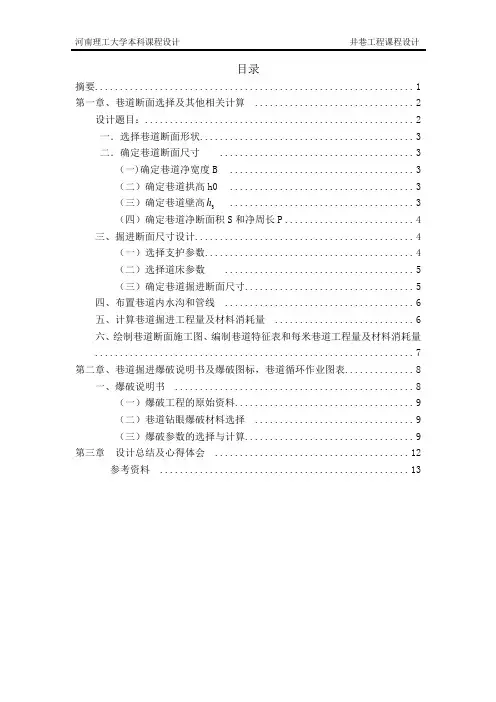

目录摘要 (1)第一章、巷道断面选择及其他相关计算 (2)设计题目： (2)一．选择巷道断面形状 (3)二．确定巷道断面尺寸 (3)（一)确定巷道净宽度B (3)（二）确定巷道拱高h0 (3)（三）确定巷道壁高h (3)3（四）确定巷道净断面积S和净周长P (4)三、掘进断面尺寸设计 (4)（一）选择支护参数 (4)（二）选择道床参数 (5)（三）确定巷道掘进断面尺寸 (5)四、布置巷道内水沟和管线 (6)五、计算巷道掘进工程量及材料消耗量 (6)六、绘制巷道断面施工图、编制巷道特征表和每米巷道工程量及材料消耗量 (7)第二章、巷道掘进爆破说明书及爆破图标，巷道循环作业图表 (8)一、爆破说明书 (8)（一）爆破工程的原始资料 (9)（二）巷道钻眼爆破材料选择 (9)（三）爆破参数的选择与计算 (9)第三章设计总结及心得体会 (12)参考资料 (13)摘要井巷工程的任务是在地下建筑所需的空间结构，并保持其稳定性，它需要通过破岩开挖，穿过和进入岩石和土这类地质体中，并保持开挖空间的稳定性。
所以，井巷工程的破岩开挖和维持稳定，首先涉及岩石和土这类介质的物理与力学性质；同时，井巷围岩未定需要采用多种多样的人工支护手段，如常见到的棚式支架、金属支架、混凝土支架、料石或温凝土砌碹，以及锚喷支护等，这些不同的支护结构形式都是由建筑材料制造的。
所以，为合理的使用支护结构，也需要正确的认识和了解各种构成井巷工程支护的常用建筑材料的特性。
由煤矿地下开采方法可知，为了将煤从地下采出，应从地表开始开凿一系列的井筒、巷道与硐室到达煤层，这个阶段开掘的这些工程称为矿山建设工程；移交生产后，随着采煤工作面和采区的不断推进，还要及时准备好巷道，以保证采煤工作面与采区接续，这个阶段开掘的水平或倾斜准备巷道、硐室等工程称为矿井生产准备工程或开拓工程；在上一生产水平煤层开采完之前，就要着手进行并筒延深和新水平的开拓，以保证水平的及时接替，这个阶段开掘的水平或倾斜巷道、硐室等工程称为矿井延深工程；由于矿井生产是池下作业，受自然地质条件的影响，随时要与水、火、瓦斯等灾害怍斗争，为保证采矿生产安全，还需要开凿一系列运输、排水、通风及行人等工程，这些工程称为矿井辅助工程。
第1篇一、项目概述井巷工程是矿井建设的重要组成部分，其施工质量直接影响到矿井的生产安全和经济效益。
本工程以某矿井井巷工程为例，对该项目的施工组织进行详细阐述。
二、施工组织设计1. 施工队伍根据工程规模和复杂程度，组建一支具有丰富经验的施工队伍。
施工队伍应包括施工项目经理、技术负责人、安全员、质量员、施工员等。
施工人员需具备相关资质，确保施工质量和安全。
2. 施工方案（1）施工顺序：先进行井筒施工，再进行平巷、斜井等辅助巷道的施工。
（2）施工方法：采用钻眼爆破法进行岩石掘进，采用锚杆、喷射混凝土等支护方式。
（3）施工设备：选用先进的钻眼设备、爆破设备、运输设备、支护设备等。
3. 施工进度安排根据工程规模和施工条件，制定合理的施工进度计划。
施工进度计划应包括各分项工程的开工时间、完工时间、施工周期等。
4. 施工质量保证措施（1）加强施工人员培训，提高施工人员素质。
（2）严格执行施工规范和操作规程，确保施工质量。
（3）加强施工现场管理，确保施工过程中的安全、文明施工。
（4）加强施工过程中的质量检查，发现问题及时整改。
5. 施工安全保证措施（1）加强安全教育培训，提高施工人员安全意识。
（2）严格执行安全操作规程，确保施工过程中的安全。
（3）加强施工现场安全检查，及时发现并消除安全隐患。
（4）配备必要的安全防护设施，确保施工人员安全。
三、施工组织管理1. 施工项目管理（1）建立健全施工项目管理制度，明确各部门职责。
（2）加强施工过程中的沟通与协调，确保施工顺利进行。
（3）定期召开施工项目会议，及时解决施工过程中遇到的问题。
2. 施工人员管理（1）加强施工人员培训，提高施工人员素质。
（2）合理配置施工人员，确保施工人员满足施工需求。
（3）关心施工人员生活，提高施工人员工作积极性。
3. 施工材料管理（1）建立健全材料管理制度，确保材料质量。
（2）合理采购、存储和使用施工材料，降低成本。
（3）加强材料管理，确保材料供应及时。

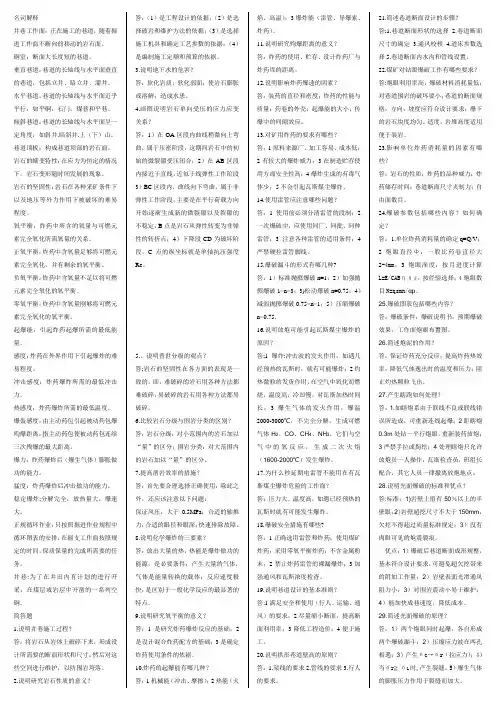

名词解释井巷工作面：正在施工的巷道，随着掘进工作面不断向前移动的岩石面。
硐室：断面大长度短的巷道。
垂直巷道：巷道的长轴线与水平面垂直的巷道，包括立井、暗立井、溜井。
水平巷道：巷道的长轴线与水平面近乎平行，如平硐，石门，煤巷和平巷。
倾斜巷道：巷道的长轴线与水平面呈一定角度，如斜井.暗斜井.上（下）山。
巷道顶板：构成巷道顶部的岩石面。
岩石的蠕变特性：在应力为恒定的情况下，岩石变形随时间发展的现象。
岩石的坚固性：岩石在各种采矿条件下以及地压等外力作用下被破坏的难易程度。
氧平衡：炸药中所含的氧量与可燃元素完全氧化所需氧量的关系。
正氧平衡：炸药中含氧量足够将可燃元素完全氧化，并有剩余的氧平衡。
负氧平衡：炸药中含氧量不足以将可燃元素完全氧化的氧平衡。
零氧平衡：炸药中含氧量刚够将可燃元素完全氧化的氧平衡。
起爆能：引起炸药起爆所需的最低能量。
感度：炸药在外界作用下引起爆炸的难易程度。
冲击感度：炸药爆炸所需的最低冲击力。
热感度：炸药爆炸所需的最低温度。
爆轰感度：由主动药包引起被动药包爆殉爆距离：指主动药包使被动药包连续三次殉爆的最大距离。
爆力：炸药爆炸后（爆生气体）膨胀做功的能力。
猛度：炸药爆炸后冲击做功的能力。
稳定爆炸;分解完全，放热量大，爆速大。
正规循环作业：只按照掘进作业规程中循环图表的安排，在掘支工作面按照规定的时间，保质保量的完成所需要的任务。
井巷:为了在井田内有计划的进行开采，在煤层或岩层中开凿的一系列空硐。
简答题1.说明井巷施工过程？答：将岩石从岩体上破碎下来，形成设计所需要的断面形状和尺寸，然后对这些空间进行维护，以防围岩垮落。
2.说明研究岩石性质的意义？答：（1）是工程设计的依据；（2）是选择破岩和维护方法的依据；（3）是选择施工机具和确定工艺参数的依据：（4）是编制施工定额和预算的依据。
3.说明地下水的危害？答：软化岩质；软化弱面；使岩石膨胀或溶解；造成水患。
4.画图说明岩石单向受压的应力应变关系？答：1）在OA区段内曲线稍微向上弯曲，属于压密阶段，这期间岩石中的初始的微裂隙受压闭合；2）在AB区段内接近于直线，近似于线弹性工作阶段3）BC区段内，曲线向下弯曲，属于非弹性工作阶段，主要是在平行荷载方向开始逐渐生成新的微裂隙以及裂隙的不稳定，B点是岩石从弹性转变为非弹性的转折点；4）下降段CD为破坏阶段，C点的纵坐标就是单轴抗压强度Rc。
井巷工程施工标准第一章绪论1、概述井巷工程是地下工程领域中一种重要的工程类型，主要用于采矿、盐化工、地质勘探以及地下城市开发等领域。
井巷工程的施工质量关系到工程的安全性和可靠性，因此需要制定统一的施工标准和规范。
2、目的本标准的制定旨在规范井巷工程施工过程中的各项工作，确保施工质量，保障工程安全，有效提高工程的效益。
3、适用范围本标准适用于井巷工程的施工过程中涉及的各项工作，包括现场施工、设备使用、安全防护等方面。
第二章施工前准备1、勘察设计施工前，应进行充分的勘察和设计工作，确保施工方案合理可行，确保施工安全。
2、施工方案根据勘察设计结果确定施工方案，包括施工步骤、施工工艺、施工顺序等，以确保施工顺利进行。
3、材料设备准备根据施工方案需求，做好所需材料和设备的采购和准备工作，确保施工过程中不会因为材料设备不足而延误工期。
4、安全防护准备做好施工现场的安全防护工作，包括道路标识、安全警示标志、人员防护设备等，确保施工过程中人员和设备的安全。
第三章施工过程1、基础施工进行井口开挖、支护等工作，确保井口的稳固和安全。
2、井筒深挖根据设计要求进行井筒深挖工作，确保井筒的稳定和完整。
3、井巷联络进行井巷的联络工作，确保井巷之间的联络畅通。
4、设备安装根据施工方案进行设备安装工作，确保设备运行正常。
5、检查验收在施工过程中进行各项工作的检查和验收，确保施工质量。
第四章施工管理1、人员管理做好施工人员的培训和管理工作，确保施工人员的安全和健康。
2、进度管理做好施工计划的制定和管理工作，确保施工进度的顺利进行。
3、质量管理做好施工质量的监督和检查工作，确保施工质量符合要求。
4、安全管理做好施工现场的安全管理工作，确保施工过程中不发生安全事故。
第五章竣工验收1、竣工验收在施工完成后进行竣工验收工作，确保施工质量符合要求。
2、验收合格经过验收合格后，进行工程的正式竣工交接，工程部门将工程移交给使用部门。
3、定期维护对已竣工的工程进行定期维护，保障工程的长期稳定运行。
1.井巷工程：为采矿或其他目的在地下开掘的井筒、巷道和硐室等工程，总称为井巷工程。
在煤矿行业中，井巷工程主要包括矿山建设工程、矿井生产准备工程、矿井延伸工程和矿井辅助工程等。
2.开拓巷道：（1）、水平巷道：平硐、石门、平巷（2）垂直巷道：立井、暗立井、遛井（3）倾斜巷道：斜井、暗斜井、上下山（4）硐室：变电所、绞车房、煤仓、水泵房、水仓、调度室、炸药库。
3.巷道三种施工方法：（1）普通施工法：指在稳定或含水较少的地层中采用钻研爆破或其他常规手段掘凿井巷。
钻研爆破施工的主要工序有钻眼、装药、爆破、通风、排水、装岩、排矸及支护等。
提高井巷施工速度和效率的主要途径有提高各工序主要是钻眼、装岩、排矸支护等施工机械的性能和配套水平，形成高效能的机械化作业线：采用先进的掘进、支护工艺技术；完善施工组织管理，实现各工序平行交叉作业和正规循环作业。
（2）特殊施工法：是在不稳定或含水量很大的地层中采用特殊措施和工艺完成井巷开挖和支护。
（3）机械施工法：利用机械方法破碎岩石，实现掘进破岩和围岩支护等工序最大程度自动化的一种节省人力的快速施工方法。
4.岩石的孔隙性：是指岩石裂隙和孔隙发育的程度，常用孔隙率n和孔隙比e表示。
孔隙率是指岩石试件内各种裂隙、孔隙的体积总和与试件总体积之比；孔隙比是指试件内各种裂隙孔隙的体积总和与试件内固体矿物颗粒体积之比。
5.水对岩石的影响主要用吸水率、透水性、溶蚀性、软化性、膨胀性、和崩解性等指标来表示。
6.碎胀性与碎涨系数：岩石破碎或破裂后，因碎块间孔隙或裂隙增多而=总体积比破裂前的整体状态增大的性质称为岩石的碎胀性，碎胀系数K是岩石破碎后处于松散状态下的体积与岩石破碎前处于整体状态下的体积的比值。
普氏分类：坚固性系数f=单向抗压强度除以十RQD岩心质量指标：是由美国伊利诺斯大学迪勒提出的，是一修正的岩心取出率仅考虑长度大于100mm的完整岩心。
即钻探时将钻孔中直接获取的岩芯的总长度，扣除破碎岩芯和软弱夹泥的长度，再与钻孔总进尺相比。
第1章平巷设计与施工1、井巷：为达到采矿目的在矿体和岩体中所掘进的一系列通道和空间的总称。
巷道断面设计主要是选择断面形状和确定断面尺寸、支护形式选择和巷道内其他设施的布置。
设计的原则是：在满足安全、生产和施工要求的条件下，力求提高断面利用率，取得最佳的经济效果。
2、巷道断面设计的内容和步骤㈠选择巷道断面形状；㈡根据巷道中通过的设备、支架参数和道床参数、通风和行人要求，确定净断面尺寸，计算出掘进断面尺寸；㈢布置水沟和管缆；㈣绘制巷道断面施工图，工程量表、材料消耗量一览表。
3、断面形状选择时主要考虑的因素：地压大小、巷道的用途及服务年限、支护材料与方式、巷道施工方法、通风阻力。
4、巷道断面尺寸是根据通过巷道中运输设备的类型和数量、运行速度、轨道数目、支护材料及结构形式和各种安全间隙等来确定的。
最后，还必须用通过该巷道的风量来校验，应满足通风要求。
内容：净宽度、净高度、道床参数与水沟、管缆布置、支护参数的选择、坡度、风速验算5、平巷施工的主要工序：凿岩、爆破、通风、装岩、运输和支护。
6、防尘：1．湿式钻眼是综合防尘最主要的技术措施。
2．喷雾、洒水对防尘和降尘都有良好的作用。
3．加强通风排尘工作。
4．加强个人防护工作。
7、装岩机的选择：选择装岩机考虑的因素比较多，主要包括巷道断面大小；装岩机的装载宽度和生产率，适应性和可靠性，操作、制造和维修的难易程度；装岩机的造价和效率等。
8、工作面调车：固定错车场调车法，一般用机车调车，人力辅助。
不能紧跟工作面，装岩机的工时利用率低，适用于工程量不大，进度较慢的工程。
活动式错车场调车法：器具移动灵活，可以紧跟工作面前移。
9、转载作业线：胶带转载机作业线、转载斗车作业线、新-1型胶带转载车作业线、梭式矿车作业线岩巷掘进机械化作业线组配的原则1．掘进中各主要工序，如钻眼、装岩、调车、运输等均应采用机械化作业。
机械化作业线的链条不能有间断现象。
2．各工序使用的机械设备，在生产能力上要匹配合理、相互适应，避免设备能力相差悬殊而影响某些设备潜力的发挥。
3．机械的规格及结构形式必须适应施工条件、巷道规格及作业方式的要求，并且机械设备能力及数量应有适当的富裕量和备用量。
4．要保证施工能获得持续高速度、高效益以及合理的经济技术指标，并要确保安全。
5．在保证配套的前提下，尽员减少机械设备的数量，尽量一机多用。
10.井巷种类：平巷：平硐、平巷、石门、隧道。
斜巷：斜井、暗井、上下山。
垂直巷道：立井、溜井、暗主井第2章巷道交岔点设计与施工1、交岔点的类型支护方式:简易交岔点和碹岔式交岔点碹岔式交岔点结构形式：牛鼻子交岔点和穿尖交岔点2、巷道交岔点断面尺寸确定：几何计算法1)曲率中心O的位置 2）确定交岔点角θ 3）基本轨起点至变断面终点的水平距离为P4）最大断面宽度TM 5）自基本轨起点至柱墩的距离6）确定斜墙TQ的斜率i 7）确定的斜墙起点Q到交岔点扩大断面部分的长度8)变断面的起点至基本轨起点的距离Y9)交岔点工程的计算长度L。
作图法：（1）在图纸适当位置上画出主要巷道的轨道中心线，按所选择道岔型号的尺寸a、b、撤岔角a、道岔延长线d画出道岔，得0、1、2、3.（2）过道岔延长线终点3，做03的垂线，在其上截取一段长度，使其等于曲线半径R，得O点，O点即是圆心（3）过O点垂直于基本线路作OC线，以O为圆心，以R为半径，自3点开始画弧，使其与OC先线的家教等于巷道转角，得到曲线终点。
（4）按照以已确定的断面尺寸B1、b1、B2、b2、B3、b3做出巷道的轮廓线4-5、6-7、8-9、10-11、12-13（5）从6-7量垂直距离500mm，作6-7的平行线，使其与12-13相交得A 点，从A点作6-7的垂线与其相交得B点，AB即为“牛鼻子”面（6）连接OA，与10-11线交于T，则T即是断面夸大的终点（7）以4-5线为准，以i为斜率，过T点作直线交于4-5线的Q点，Q点即是断面扩大的起点，QT线即是斜墙。
（8）在图上量出所需要的各参数尺寸和角度，标注在图上3、交岔点的作图及附表1．按1：100的比例绘出交岔点平面图。
2．按1：50的比例绘出主巷、支巷及最大宽度TM处的断面图。
在TM 断面图上，大断面是实际尺寸。
两个小断面和柱墩的宽度则是投影尺寸。
作图时所需尺寸可以直接在平面图上量取，无需计算。
3．作出交岔点断面变化特征表，工程量及主要材料消耗量表。
4、施工方法：①稳定和稳定性较好的岩层中，全断面一次掘进法；②中等稳定岩层或巷道断面较大时，采用一种小断面施工法；③稳定性较差岩层中，采用先掘砌好柱墩再刷砌扩大断面部分的方法；④在稳定性较差的松软岩层中掘进交岔点时，采用导硐施工法。
第四章斜井设计与施工1、斜井井筒断面设计：斜井井筒断面形状和支护形式的选择与平巷基本相同，但斜井是矿井的主要出口，服务年限长，因此斜井断面形状多采用拱形断面，用混凝土支护或喷锚支护。
需考虑一下几点因素(1)井筒内提升设备之间及设备与管路、电缆，侧壁之间的间隙，必须保证提升的安全同时还应考虑到升降最大设备的可能性。
(2)有利于生产期间井筒的维护、检修、清扫及人员通行的安全与方便。
(3)在提升容器发生掉道或跑车时，对井内的各种管线或其他设备的破坏应减到最低限度。
(4)串车斜井一般为进风井(个别也有作回风井的)，井筒断面要满足通风要求。
2、斜井断面尺寸的确定：斜井断面尺寸主要根据井筒提升设备、管路和水沟的布置，以及通风等需要来确定。
(1)非人行道侧提升设备与支架之间的间隙应不小于300mm，如将水沟和管路设在非人行道侧，其宽度还要相应增加。
(2)双钓串车提升时，两设备之间的间隙不应小于300mm。
(3)人行道的宽度不小于700mm，同时应修筑躲避硐。
(4)运输物料的斜井兼主要人行道时，人行道的有效宽度不小于1.2m，人行道的垂直高度不小于1.9m，车道与人行道之间应设置坚固的隔离。
(5)提人车的斜井井筒中，在上下人车停车处应设置站台。
站台宽度不小于1.0m，长度不小于一组人车总长的1．5—2．5倍。
(6)提升设备的宽度，应按设备最大宽度考虑，故设人车的井筒，应按人车宽度决定。
3、斜井的内部设施：井筒内设有轨道、水沟、人行道、躲避硐室、安全设施、管路和电缆等。
行人的运输斜井应设人行道。
人行道应符合下列要求：----有效宽度，不小于1.0m；——有效净高，不小于1.9m；——斜井坡度为10°～15°时，设人行踏步；15°～35°时，设踏步及扶手；大于35°时，设梯子；——有轨运输的斜井，车道与人行道之间宜设坚固的隔离设施；未设隔离设施的，提升时不应有人员通行。
躲避硐室：间隔距离为30m，碉室的规格可采用宽1.0—1.5m，高不小于1.9m，深1.0一1.2m，位置设于人行道一侧，以便人员出入方便。
4、斜井施工：斜井井筒是倾斜巷道，其施工方法，当倾角较小时与平巷掘砌基本相同，倾角在45°以上时又与竖井掘砌相类似。
斜井施工，应遵守下列规定：——井口应设与卷扬机联动的阻车器；——井颈及掘进工作面上方应分别设保险杠，并有专人(信号工)看管，工作面上方的保险杠应随工作面的推进而经常移动；——斜井内人行道一侧，每隔30～50m设一躲避硐；——井下设电话和声光兼备的提升信号。
5、井颈施工山岳地带：清除浮石，做好门脸，直接进入岩石平原地区：斜井需穿过厚的表土层时，坑口一般用明槽开挖。
即将坑口段一定深度的表土挖出（即大揭盖），形成明槽，待永久支护完成后，再回填夯实井口施工挖掘：人工挖掘：风镐挖掘，用V型矿车小绞车提升松动爆破法破土。
机械挖掘：挖掘机向土层掘进5～10m后，即由里向外进行永久支护，直至地表，并将明槽用土分层回填夯实。
6、井颈及暗挖段施工：1.稳定表土一般采用普通法施工。
断面较小时：全断面一次掘进稳定性稍差、断面又较大时：分次掘进，超前导硐施工施工方法：（1）全断面一次施工全断面一次掘进、金属拱形临时支护。
支架间距为0.4～1m。
适用于：土质密实、坚硬，涌水量不大，掘进宽度小于5m时。
（2）中央导洞短段掘砌方法。
在坑道中间先掘2m左右深的导硐，而后向两侧逐步扩大。
适用于：当表土段土质比较稳定，但井筒掘进宽度大于5m时。
（3）两侧超前导硐、先墙后拱短段掘砌法。
适用于：土质稳定性稍差，且断面又较大时不稳定表土一般选用特殊施工法。
●斜板桩密集支护，工作面超前小井法●撞楔超前支架法●超前注浆法●冻结法7、斜井基岩施工：由于斜井具有一定的倾角，因此就具有某些特点，如选择装岩机时，必须适应斜井的倾角；采用轨道运输，必须设有提升设备，以及提升设备运行过程中的防止跑车安全设施；因向下掘进，工作面常常积水，必须设有排水设备等。
8 、斜井中的安全措施：防跑车：斜井施工时，提升容器上下频繁运行，一旦发生跑车事故，不仅会损坏设备，影响正常施工，而且会造成人身安全事故。
①严格按规定使用钢丝绳，经常上油防锈，地滚安设齐全，建立定期检查制度②使用符合要求的插销，提高铺轨质量采用绳套链接。
③斜井井口应设逆阻车器或安全挡车帘等挡车装置。
防水：斜井掘进时，工作面在下方，当井筒中有涌水时，多集中到工作面。
工作面有了水就会严重地影响凿岩爆破和装岩工作，使井筒的掘进速度显著下降斜井治水措施：(1)避。
井筒位置的选择要尽可能避开含水层。
(2)防。
为了防止地表水流人或渗入井筒，设计时必须使井口标高高于最大洪水位，并在井口周围挖掘环形排水沟，及时排水。
(3)堵。
在过含水层时，可以来取工作面预注浆；如发现已砌壁渗水时浆封堵捅水。
(4)截。
当剩余水量沿顶板或两帮流下时，应在底板每隔10～15m挖一横向水沟将水截住，引入纵向水沟中，汇集井底排出。
(5)排。
工作面的积水需要根据水量的大小采取不同的排水方式。
（5）排。
根据水量的大小采取不同的排水方式排水方式： 1.潜水泵排水 2.喷射泵（水力扬水器）排水 3.卧泵排水 4.矿车排水第五章天井设计与施工1、天井是矿山井下联系上下两个中段的垂直或倾斜巷道，主要用于放矿、行人、切割、通风、充填、探矿、运送材料工具和设备等。
按其用途分别称为放矿天井、通风天井、行人天井、充填天井。
天井的断面形状选择：天并断面形状有矩形与圆形两种，主要是根据用途来确定天井断面的大小及格间数目，根据所用的支护材料、围岩性质、施工方法和施工设备等来确定断面形状。
断面尺寸确定天井种类：(1)行人天井(2)通风天井(3)放矿天井（溜井）①垂直溜井②倾斜溜井③垂直分枝溜井④分段控制式溜井⑤阶梯式直溜井2、天井施工法：井内：普通反井法、吊罐反井法、爬罐反井法。
井外：钻进法和深孔爆破普通法掘进(1)不适宜采用吊罐、爬罐掘进的短天井，其中特别是盲天井，如切割天井等；(2)在软岩或地质构造发育的破碎带中掘进需要支护的天井；(3)倾角常变的探矿天井，以及掘进溜井时，其下部一段特殊形状的井简不宜采用其他先进方法掘进时，可采用普通法掘进。
