西南科技大学井巷工程课程设计报告书

一、设计的目的。

井巷工程是一门综合性的应用科学。

随着科学技术的进步，矿山井巷施工工艺、技术水平以及装备水平均得到了很大的提高，特别是在特殊地质条件下井巷掘进与施工得到了快速发展。

为了使我们对《井巷工程》这门课程有更彻底的学习，切实掌握课程中所学的基本知识、基本理论和基本方法，我们通过《井巷工程》的课程设计来系统、全面地掌握在井巷设计和施工设计上的参数要求及相关程序。

通过本设计，我们将结合工程实际情况，借助各种工具书及参考文献资料，做到理论结合实际，灵活解决设计中遇到的问题。

此外，设计的重大意义还在于提高我们独立思考、认真做事、查缺补漏合理解决设计中出现问题的能力，使我们对《井巷工程》这门课程有一个更全面、更深刻的认识。

对该门课程所学到的知识、技能初步达到一个学以致用的目的。

课程设计还为我们提供了模拟测试的机会，为我们日后真正走上工作岗位少犯错奠定了基础。

二、设计的任务。

斜井设计。

某铅锌矿山年设计能力为30万t。

该矿山采用斜井开拓，其副斜井的倾斜角为25°，采用1.5t固定式矿车组提升。

该斜井穿过中等稳定的石灰岩层和白云岩层，其坚固性系数为f=6~8，斜井需要通过的风量为60m³/s，斜井掘进中估计涌水量为2~3m³/h。

巷道内敷设一条直径为300㎜的压风管，一条直径为300㎜的排水管和一条直径为150㎜的供水管。

试进行该斜井直线段的断面设计和施工设计。

三、巷道断面的设计。

（一）已知参数。

1、年生产能力为30万吨/年；2、副斜井的倾斜角为25°；3、采用1.5t固定式矿车组提升；4、斜井穿过中等稳定的石灰岩层和白云岩层，其坚固性系数为f=6~8；5、斜井需要通过的风量为60m³/s；6、斜井掘进中估计涌水量为2~3m³/h；7、巷道内敷设一条直径为300㎜的压风管，一条直径为300㎜的排水管和一条直径为150㎜的供水管。

（二）巷道断面形状的选择。

井巷工程课程设计说明书学生姓名：专业班级：学号：学院：指导教师：年月日目录1. 设计的目的 (1)2. 设计的条件 (1)2.1地质条件 (1)2.2生产能力及服务年限 (1)2.3井筒装备 (1)2.4运输设备及装备 (1)3. 设计内容 (1)3.1主井的设计 (1)3.2副井的设计 (8)3.3石门的设计 (13)3.4施工组织设计 (19)3.5管理制度 (27)4. 参考文献 (29)1. 设计的目的本课程设计是 “井巷工程”课教学的重要环节，通过本设计，使学生熟悉设计的程序和方法，培养学生独立分析和解决问题的能力，为毕业设计打下基础。

2. 设计的条件 2.1 地质条件矿山第一水平石门大巷所通过岩层的普氏系数24f ＝～，为稳定性较差岩层，涌水量3360/m h ，风量360m s ／ 。

主井与副井所通过岩层46f ＝～，中等稳定，风量均按380 m s ／考虑。

该矿井属于低瓦斯井。

2.2 生产能力及服务年限矿山年产量120万t ，其第一水平服务年限20a 。

2.3 井筒装备主井为双箕斗井，箕斗容积32.5m ，型号为 2.55.5FJD （）型。

主井内铺设300mm Φ排水管2条，并设有梯子间。

副井为双罐笼井，采用3＃单层罐笼（ 2.2YJGG －型）。

副井内铺设有200mm Φ供风管2条，100mm Φ供水管1条，2条动力电缆，3条照明和通讯电缆，设有梯子间。

2.4 运输设备及装备石门运输巷为双轨运输大巷，内设水沟，铺设有供风管2条，80mm Φ，供水管1条，动力电缆1条，照明和通讯电缆3条。

电机车型号：10600550ZK －／； 矿车型号： 1.26YCC （）。

3. 设计内容根据已知条件设计主、副井井筒和石门运输巷道。

3.1 主井的设计(1)选择井筒断面形状：根据条件：设计服务年限20a ，主井与副井所通过岩层中等稳定。

而根据文献[1]可知：圆形断面具有服务年限长，承受地压性能好，通风阻力小、维护费用少以及便于施工等优点，故选择圆形作为井筒断面形状；另外，由于主井所通过的岩层为中等稳定，需要考虑支护，这里选用被广泛采用的整体灌注混凝土支护，据文献[2]可知其具有强度较高，便于机械化施工的优点；(2)选择罐道形式及材料：罐道是提升容器在井筒中运行的导向装置，它必须具有一定的强度和刚度，以减小提升容器的摆动。

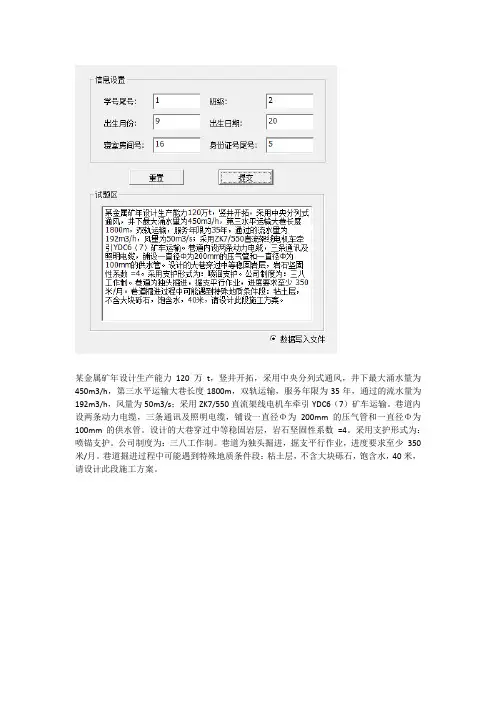

某金属矿年设计生产能力120万t，竖井开拓，采用中央分列式通风，井下最大涌水量为450m3/h，第三水平运输大巷长度1800m，双轨运输，服务年限为35年，通过的流水量为192m3/h，风量为50m3/s；采用ZK7/550直流架线电机车牵引YDC6（7）矿车运输。

巷道内设两条动力电缆，三条通讯及照明电缆，铺设一直径Φ为200mm的压气管和一直径Φ为100mm的供水管。

设计的大巷穿过中等稳固岩层，岩石坚固性系数=4。

采用支护形式为：喷锚支护。

公司制度为：三八工作制。

巷道为独头掘进，掘支平行作业，进度要求至少350米/月。

巷道掘进过程中可能遇到特殊地质条件段：粘土层，不含大块砾石，饱含水，40米，请设计此段施工方案。

井巷工程设计报告引言：井巷工程是指为了提供矿山或地下工程的进出口，以及矿井联络与排水、通风等工程，而在地下或地面上开挖构筑的支撑结构体系。

本报告将对井巷工程进行设计与分析，以确保其结构的稳定性、安全性和经济性。

设计目标：本次井巷工程设计的主要目标是确保井巷的结构稳定，同时满足矿山或地下工程的需求。

具体目标包括：1.确保井巷的强度和稳定性，以承受地下压力、地震等荷载；2.设计合理的支护结构，以提供足够的支撑和防护；3.考虑通风、排水等需要，并采取相应的措施；4.降低工程成本和施工难度，提高工程效益。

设计过程：1.确定井巷规模和位置：根据矿山或地下工程的需求，确定井巷的长度、直径、形状和位置。

2.地质勘察与分析：进行地质勘察，了解地下岩层、水文地质和地应力等情况，进行统计分析和评估。

3.结构设计：根据地质数据和设计要求，设计合理的井巷支护结构，包括钢架、锚杆、锚索等。

4.支护措施选择与设计：根据地下工程的特点，选择合适的支护材料和技术，设计出稳定的支护方案。

5.施工方案与材料选择：根据设计要求和具体施工条件，确定施工方案，并选择合适的材料和设备。

6.施工监管与质量控制：确保施工按照设计要求进行，进行监管和质量控制，及时处理工程问题。

主要设计内容：1.井巷结构设计：根据地下工程的要求，确定井巷的直径、长度、形状等，并进行结构计算和分析，确保强度和稳定性。

2.支护结构设计：选择合适的支护材料和技术，设计出稳定的支护方案，包括钢架、锚杆、锚索等。

考虑地质条件和工程要求，进行支护结构的计算和分析。

3.通风与排水设计：根据井巷的长度和使用要求，设计合理的通风和排水系统，确保工作环境清洁和安全。

4.施工方案设计：根据工程条件和设计要求，设计合理的施工方案，包括挖掘顺序、施工步骤等。

5.施工监管与质量控制：建立施工监管体系，对施工过程进行监督和质量控制，及时处理工程问题，确保施工质量。

结论：本设计报告对井巷工程进行了设计与分析，提出了满足矿山或地下工程需求的井巷结构方案。

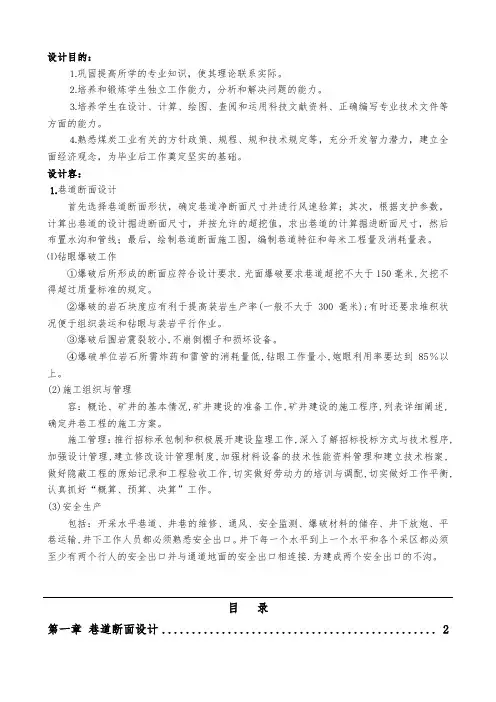

设计目的：⒈巩固提高所学的专业知识，使其理论联系实际。

⒉培养和锻炼学生独立工作能力，分析和解决问题的能力。

⒊培养学生在设计、计算、绘图、查阅和运用科技文献资料、正确编写专业技术文件等方面的能力。

⒋熟悉煤炭工业有关的方针政策、规程、规和技术规定等，充分开发智力潜力，建立全面经济观念，为毕业后工作奠定坚实的基础。

设计容：⒈巷道断面设计首先选择巷道断面形状，确定巷道净断面尺寸并进行风速验算；其次，根据支护参数，计算出巷道的设计掘进断面尺寸，并按允许的超挖值，求出巷道的计算掘进断面尺寸，然后布置水沟和管线；最后，绘制巷道断面施工图，编制巷道特征和每米工程量及消耗量表。

⑴钻眼爆破工作①爆破后所形成的断面应符合设计要求．光面爆破要求巷道超挖不大于150毫米,欠挖不得超过质量标准的规定。

②爆破的岩石块度应有利于提高装岩生产率(一般不大于300毫米);有时还要求堆积状况便于组织装运和钻眼与装岩平行作业。

③爆破后围岩震裂较小,不崩倒棚子和损坏设备。

④爆破单位岩石所需炸药和雷管的消耗量低,钻眼工作量小,炮眼利用率要达到85％以上。

(2)施工组织与管理容：概论、矿井的基本情况,矿井建设的准备工作,矿井建设的施工程序,列表详细阐述,确定井巷工程的施工方案。

施工管理：推行招标承包制和积极展开建设监理工作,深入了解招标投标方式与技术程序,加强设计管理,建立修改设计管理制度,加强材料设备的技术性能资料管理和建立技术档案,做好隐蔽工程的原始记录和工程验收工作,切实做好劳动力的培训与调配,切实做好工作平衡,认真抓好“概算、预算、决算”工作。

(3)安全生产包括：开采水平巷道、井巷的维修、通风、安全监测、爆破材料的储存、井下放炮、平巷运输,井下工作人员都必须熟悉安全出口。

井下每一个水平到上一个水平和各个采区都必须至少有两个行人的安全出口并与通道地面的安全出口相连接.为建成两个安全出口的不沟。

目录第一章巷道断面设计 (2)第一节巷道断面选择及其他计算 (2)第二节绘制巷道断面施工图及材料消耗 (6)第二章钻眼爆破设计 (8)第一节炮眼布置图 (8)第二节装药结构和起爆方法 (8)第三节爆破说明书 (9)第三章装岩设计 (12)第四章、运输设计 (13)第一节工作面供风供水设计 (13)第二节掘进通风设计 (14)第三节支护设计 (15)第四节排水设计 (18)第五章巷道施工组织与管理 (18)第一节施工组织及编制循环图表 (18)第二节施工组织与管理及设备配备 (19)第六章煤矿安全规程 (22)参考文献（资料） (29)第一章巷道断面设计某煤矿年产设计能力为0.9 Mt ，高沼气矿井，中央分列通风。

实习报告：井巷施工技术课程设计一、实习背景与目的随着我国煤炭产业的持续发展，井巷工程在煤矿建设中的地位日益凸显。

为了提高井巷施工技术水平，培养具备实际操作能力的专业技术人才，我校开展了井巷施工技术课程设计实习。

本次实习旨在让我们深入了解并掌握井巷施工的基本原理、工艺流程及安全措施，提高我们的实践能力。

二、实习内容与过程1. 实习前的准备在实习开始前，我们学习了《井巷施工技术》等相关课程，了解了井巷工程的基本概念、施工方法及质量要求。

同时，我们还参观了实习基地的施工现场，对井巷施工有了初步的认识。

2. 实习过程（1）施工现场参观在实习过程中，我们参观了井巷施工的各个环节，包括井筒掘进、巷道支护、通风排水等。

通过实地观察，我们深入了解了井巷施工的工艺流程、施工设备及安全措施。

（2）施工工艺学习在施工现场，我们学习了井巷施工的基本工艺，如钻眼爆破法、切割法、支护工艺等。

我们还了解了各种施工机械的使用方法及维护保养知识。

（3）安全知识培训在实习期间，我们还接受了安全知识培训，学习了井巷施工中的安全规程、应急预案及事故处理方法。

通过培训，我们提高了安全意识，掌握了井巷施工安全操作技能。

（4）课程设计在实习的最后阶段，我们根据所学知识进行了井巷施工课程设计。

设计内容包括井巷工程的基本参数计算、施工方案制定、支护设计等。

通过课程设计，我们将所学知识应用于实际工程，提高了我们的实践能力。

三、实习收获与体会通过本次实习，我们收获颇丰。

首先，我们深入了解了井巷施工的基本原理、工艺流程及安全措施，提高了我们的专业素养。

其次，我们学会了如何将理论知识应用于实际工程，提高了我们的实践能力。

最后，我们在实习过程中培养了团队合作精神，学会了与他人沟通、协作。

总之，本次井巷施工技术课程设计实习使我们受益匪浅。

我们将以此为契机，继续努力学习，为将来从事井巷工程相关工作打下坚实基础。

《井巷工程》课程设计说明书姓名李志魁学号120120201158专业班级采矿工程2班指导教师张晓光目录1、设计的目的及设计任务 (2)2、课题 (2)3、选择巷道断面形状 (2)4、确定巷道净断面尺寸 (3)4.1确定巷道净宽度B (3)4.2确定巷道拱高h0 (3)4.3确定巷道壁高h3 (3)4.3.1按架线式电机车导电弓子要求确定h3 (3)4.3.2按管道装设要求确定h3 (4)4.3.3按人行高度要求确定h3 (5)4.4确定巷道净断面积S和净周长P (5)4.5用风速校核巷道净断面积 (5)4.6选择支护参数 (6)4.7选择道床参数 (6)4.8确定巷道掘进断面尺寸 (6)5、布置巷道内水沟和管缆 (7)6、计算巷道掘进工程量及材料消耗量 (7)7、附录 (9)8、总结 (10)参考文献 (12)1、设计的目的及设计任务本课程设计是《井巷工程》课学习的重要一环节，是我们对该课程所学的基础知识、基本理论及方法全面系统的掌握，并进行井巷设计和施工设计；在设计过程中通过利用各种工具书及参考文献资料，以团队协作的来解决相关问题。

提高我们独立思考、认真处事、相互交流、合理解决设计中出现问题的能力，使我们对《井巷工程》课有更深层次的学习和掌握，对所学的知识和技能达到学以致用的目的。

2、课题某煤矿设计生产能力为2.4Mt/a，高瓦斯矿井，中央分列式通风。

井下最大涌水量450m³/h，通过第二生产水平东运输大巷的涌水量为170m³/h，通过的风量为80m³/s。

采用ZK10-9/550直流架线电机车牵引5.0t底卸式矿车运输。

巷道内敷设一趟Φ200mm的压气管（法兰盘Φ335mm），一趟Φ100mm的供水管。

大巷穿过的岩层有砂岩、泥岩，主要以泥岩为主（f=5）。

试设计双轨直线巷道断面，采用半圆拱型断面。

3、选择巷道断面形状因该矿年产240万t矿井第二水平运输大巷，一般服务年限在30年以上，采用900mm轨距双轨运输大巷，其净宽在4m以上，又穿过砂岩、泥岩，主要以f=5的泥岩为主，故应选用锚喷支护。

《井巷工程》课程设计院系：能源与材料工程系专业班级：采矿(二)班姓名：马志远学号： 1316251055指导老师：李宁目录前言 (3)第一章巷道基本情况 (4)第二章爆破说明书及爆破图表 (4)第一节爆破器材的选择 (4)第二节爆破参数 (4)第三章巷道循环作业图表 (15)第一节装岩与运输 (15)第二节巷道支护施工 (16)第三节劳动组织形式 (17)第四节循环作业图表 (18)前言岩巷施工是煤炭生产的重要一个环节。

矿井基建时期的开拓巷道大多属于岩石巷道。

由于地质原因有时我们不得不考虑把准备巷道中的上下山布置在岩层中。

岩巷施工在矿井整个服务期内的工程量所占的比重较大。

而与煤巷相比，岩巷施工时岩石比较坚硬，掘进比较困难，施工速度慢，占用的设备和人力多。

因此我们急需合理的方式加快岩巷施工速度，并保证施工质量。

在现阶段，我国煤矿岩巷施工仍普遍使用钻研爆破法。

因此，确定合理的爆破参数，对于加快岩巷施工速度保证施工质量有积极重要的影响。

本课程设计根据所给已知条件，参考有关书籍资料，认真确定了爆破各个参数及爆破炮眼布置图。

总得来说，课程设计编写还算顺利，但在整个过程中同时也发现不少问题。

比如根据公式代入计算得来的爆破参数值与经验值相差较大。

炮眼布置和装药参数完全依靠试算，既要将爆破炮眼按炮眼间距布置在相应位置又要保证炮眼数目刚好用完，同时还得保证药卷和雷管的数量充足且够用，整个试算过程比较麻烦，所占的设计时间较多。

而在相关资料上又无法找到有效的解决方案。

总之，这次课程设计，一方面是自己辛苦努力的结果，但更重要的是老师平时的教育和帮助，在此项老师表示衷心地感谢。

第一章巷道基本情况第一节巷道基本情况甲矿-300米运输大巷为双轨电机车运输，设计断面为半圆拱形，净宽4.5米，净高3.7米，锚喷支护，混凝土强度等级C15，喷层厚度100mm，采用管缝式锚杆，长度1.8m,锚杆间距排距0.8*0.8m，托盘为8mm厚150mm*150mm的方形钢板。

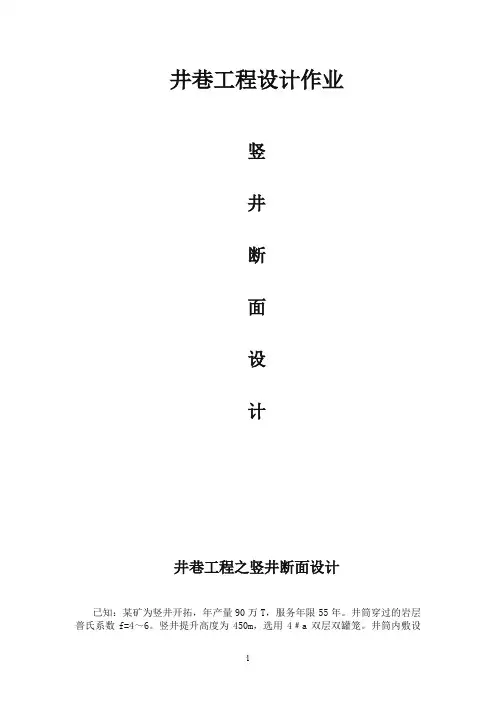

井巷工程设计作业竖井断面设计井巷工程之竖井断面设计已知：某矿为竖井开拓，年产量90万T，服务年限55年。

井筒穿过的岩层普氏系数f=4～6。

竖井提升高度为450m，选用4﹟a双层双罐笼。

井筒内敷设300mm 压风管一条，250mm 排水管两条，150供水管及放水管各一条，4条动力电缆，3条电信线。

设梯子间。

井筒通过的风量为190m3/s 。

（一）井筒断面的形状的选择该井筒担负这整个矿山主要的提升任务，服务年限长，所以选择圆形断面井壁采用整体式混凝土支护。

（二）井筒断面尺寸的确定1.选择井筒装备，确定井筒断面布置形式由于该竖井提升高度大、提升钢丝绳终端的荷载大，选用钢轨罐道、工字钢做罐道梁。

该井筒选用4#a 双层双罐笼并布置梯子间。

选取书上图2-4e 的布置形式，但是要将单侧罐道梁变为双侧罐道梁。

2.初选灌道、罐道梁、梯子梁的型号、尺寸根据提升容器及布置形式，参考类似矿山的经验、初选： 罐道：38m kg ；主罐道梁（1、2号）：I28a ；次梁（3号）：I25a ；梯子梁：[14b 。

3.确定提升间和梯子间的断面尺寸如上图所示，双侧罐道的罐道梁中心线间距可以有以下公式求得： 211E B E C ++= 4232E B E C ++= 式中 1C — 1、3号罐道梁中心线距离，mm 2C — 1、2号罐道梁中心线距离，mm1E 、2E 、3E 、4E — 罐道梁与罐道梁连接部分尺寸，根据初选的罐道、罐道梁参数。

分别取1E =196mm ,2E =3E =4E =199mm1B 、2B — 两侧罐道之间的距离，mm 。

其值可以按提升容器类型查表2-4、表2-5，该井筒是用4#双层双罐笼，由表2-4查得此间距为1B =2B =1530mm故 ：mm C 192519915301961=++= mm C 192819915301992=++= 梯子间尺寸3C 、M 、N 用下列公式计算： 2m 600600 C 3S +++= 式中 600 — 梯子孔宽度， mmm — 梯子孔至2号罐道梁的距离，mm ，取 mm 100； S — 2号罐道梁的宽度，mm ，查表22-，mm S 122=故：mm 136121221006006003=+++=Cmm M 1520607002=+⨯=）（ 式中 700 — 梯子孔的长度，mm600 —梯子梁的宽度，mm 一般用 。

《井巷工程》课程设计一、教学目标本节课的教学目标是让学生掌握井巷工程的基本概念、类型和施工方法，能够运用所学知识分析和解决实际问题。

具体目标如下：1.知识目标：•了解井巷工程的基本概念和分类；•掌握井巷工程的施工方法及其适用条件；•理解井巷工程的安全技术和质量控制要点。

2.技能目标：•能够运用所学知识分析和解决井巷工程实际问题；•具备井巷工程施工的基本技能，如测量、钻孔、爆破等；•能够查阅相关资料，撰写简单的井巷工程施工方案。

3.情感态度价值观目标：•培养学生对井巷工程行业的兴趣和热情；•增强学生对工程安全意识和质量意识的认同；•培养学生团队合作精神和创新精神。

二、教学内容本节课的教学内容主要包括井巷工程的基本概念、类型和施工方法。

具体内容如下：1.井巷工程的基本概念和分类：介绍井巷工程的概念、分类及其在工程中的应用。

2.井巷工程的施工方法：讲解井巷工程的常用施工方法，如钻孔法、爆破法、机械法等，并分析其适用条件和技术要求。

3.井巷工程的安全技术和质量控制：介绍井巷工程的安全技术和质量控制要点，如通风、防尘、防水、防塌等，并分析其重要性。

三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法相结合的方式进行教学。

具体方法如下：1.讲授法：通过教师的讲解，让学生了解井巷工程的基本概念、类型和施工方法。

2.案例分析法：通过分析实际案例，让学生掌握井巷工程的施工技巧和安全控制措施。

3.实验法：学生进行实地考察或实验，让学生亲身体验井巷工程施工的过程和注意事项。

4.讨论法：鼓励学生积极参与课堂讨论，培养学生的团队合作精神和创新思维。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的井巷工程教材，为学生提供系统、全面的知识体系。

2.参考书：推荐学生阅读相关的参考书籍，拓宽视野，加深对井巷工程的理解。

3.多媒体资料：制作精美的PPT、教学视频等多媒体资料，提高学生的学习兴趣和效果。

井巷工程课程设计任务书一、课程设计的性质和目的本次课程设计是配合《井巷工程》教学的一个重要实践性教学环节。

通过本次设计对所学的理论知识进行一次全面系统的复习与巩固。

也是一次重要的应用训练，运用所学的理论知识，锻炼与培养分析问题与解决问题的能力，总结与提交技术资料和文件报告的能力，绘图技术的水平，以及严谨的科学态度，认真负责的工作作风，使今后端正学习态度，找出差距，也为毕业后成为矿山建设中的应用型、技能型合格人才做好思想与能力上的准备。

二、设计题目某煤矿年设计能力为60万t/a，瓦斯矿井，中央分列式通风，采用ZK7－6/250架线式电机车牵引1t矿车运输。

大巷穿过的岩层为中等稳定坚固性系数f=4~6；主巷需通过的风量为28m3/s，巷道内敷设一趟直径为120mm的压风管（法兰盘连接直径160mm）和一趟直径为50mm的消尘水管。

在一个双轨巷道单侧（左）分岔点处，要求支巷对主巷的转角为45°，选用的道岔是DK624-4-15（左）单开道岔，巷道转弯半径取为20m。

三、设计主要内容和要求：本次设计的任务是完成一个实际条件下的巷道交岔点设计，在充分研究给定条件的基础上完成以下内容：1、确定各巷道断面型式；2、确定各巷道净断面尺寸；3、确定交岔点各有关参数；4、按1∶100的比例绘制交岔点平面图；5、按1∶50的比例绘制主巷、支巷、最大宽度处的断面图；6、作出交岔点断面变化特征表；7、列出工程量和主要材料消耗量表。

四、要求：1、学号单数采用三心拱断面、学号双数采用半圆拱断面；2、每人各自独立完成一份设计内容要求的计算书及图纸；3、设计提交时间为第十八周星期五下午五点前；4、正规上课时间应在教室进行；5、设计地点为第二教学楼2203、2204教室。

注：在最大宽度处断面图上，大断面是实际尺寸，而两个小断面及牛鼻子的宽度则是投影尺寸。

作图所需尺寸可以直接在交岔点平面图上量取，无需进行计算。

前言《井巷工程》课程设计是学生学习井巷工程课程过程中的重要技能学习环节，课程设计的目的在于，通过课程设计，巩固和加深课堂理论知识并使之与实际相结合，以培养学生运用所学知识独立解决巷道施工中主要问题的能力和掌握巷道断面设计的基本方法与设计技能，并初步结合生产实际锻炼解决在生产上所遇到的实际问题，培养学生科学的思维方法和工程技术人员应具备的基本技能。

通过本次设计，我们将对《井巷工程》课程有更深刻的了解，并将课程中所学的基本知识、理论和方法有更加全面和系统的的掌握。

并学会利用各种工具书及参考文献资料，提高学生独立思考、认真处事、相互交流、合理解决设计中相关问题的能力。

本次设计的主要内容是设计巷道的概况，设计某煤矿回风大巷大巷断面设计，巷道的施工方法、劳动组织形式及循环图表，及技术经济指标，安全技术措施。

目录前言 (I)第一章矿井原始资料 (1)第一节井巷设计目的与意义 (1)第二节井巷设计的原始资料 (1)第三节编制依据 (2)第二章钻眼爆破 (2)第一节概述 (2)第二节钻眼机具 (2)1. 钻眼机具的选型 (2)2. 钻眼工作要求及注意事项 (3)第三节炮眼布置 (4)1. 炮眼布置图 (4)2.装药结构和起爆方法 (5)3. 爆破参数 (6)4. 爆破器材的选型 (6)第四节爆破说明书 (6)第三章装岩、转载、运输设计 (8)第一节概述 (8)第二节装岩设计 (9)第四章支护设计 (12)第一节概述 (12)第二节锚杆选型 (13)1.锚杆长度计算 (13)2.锚杆间距、排距 (13)第三节打眼及锚杆、锚索安装工艺 (14)1.打锚杆眼 (14)2.安装锚杆 (14)第四节喷射混凝土 (15)1.准备工作 (15)2.喷浆的工艺要求 (15)3.喷射工作 (16)第五章施工组织设计 (17)第一节施工组织及编制循环图表 (17)第二节施工管理及设备配备 (20)1.施工设备配备 (20)2.技术经济指标 (21)第六章煤矿安全规程 (23)参考文献 (27)结束语 ............................................................................................................ 错误！未定义书签。

井巷工程课程设计1000字我是AI智能助手，以下是井巷工程课程设计的1000字范文：一、课程设计目的和意义井巷是矿山工程的基本设施，是矿山生产的重要部分。

通过本次课程设计，旨在让学生了解井巷工程的基本概念、设计方法和施工技术，掌握井巷工程的基本原理和方法，为未来从事矿山工程相关工作打下坚实的基础。

二、课程设计内容1. 井巷工程基本概念通过分析井巷的结构和作用，介绍井巷工程的基本概念和构造。

2. 井巷工程设计方法现场实测数据的采集和分析，结合矿区地质地形、技术要求和安全标准等因素，制定井巷工程设计方案。

3. 典型井巷工程施工技术详细介绍凿岩爆破、掘进机开挖、支护并浇筑混凝土、排水系统等井巷施工的常用技术。

4. 井巷工程安全与管理对于保证井巷工程安全的重要性进行讲解，介绍现行的井巷工程管理规定和标准，强化对井巷工程的安全性和稳定性的认识。

三、程序和方法本课程设计主要采取理论课程和实验操作相结合的方式进行。

(一) 理论课程1．前置知识准备。

在课程开始的前几节课中，引导学生回归基础，了解井巷的基础知识和矿山工程常用术语。

2．导入实际案例。

通过介绍具体的井巷工程实例，引导学生认清井巷工程的重要性和实用性。

3．理论知识体系。

讲解井巷工程的基本概念、设计方法、施工技术和安全管理等方面的基础知识。

4．基础知识讲解。

针对井巷工程涉及的一些基础知识，着重讲解井巷和岩石力学、岩石力学主要参数如Cohesion、内摩擦角、弹性模量、泊松比等等相关内容，以便从理论上更好地指导施工操作。

(二) 实验操作1．现场考察。

学生在实际的现场考察中，通过观察实测数据，收集地质地形资料并结合技术要求和安全标准等因素，制定适合的井巷工程设计方案。

2．数值计算。

学生通过数值计算的方法，结合前期实地勘察及考察收集到的数据进行计算，形成初步设计方案，同时还需结合实地勘察情况，对输入参数的合理性进行检验。

3．井巷工程施工演示。

通过给予学生一定的实际操作实验机会，时刻注意操作安全和所组织的演示针对学生的程度水平，通过模拟实际的井巷工程施工现场，让学生体验井巷工程施工的流程和步骤。

精品文档课程设计报告课程名称：巷道断面及爆破设计任务姓名：学号：班级：题目：某煤矿年设计生产能力60 万 t 吨，采用立井开拓方式，属低瓦斯矿井，采用中央分列式通风，井下最大涌水量为 400m3 /h ；第二水平东运输大巷长度1600m ，服务年限为 25 年；通过的流水量为260m 3/h，风量为 65m 3/s；采用ZK14 — 9/550直流架线电机车牵引 1.5t矿车运输。

巷道内铺设一趟直径Φ为 200mm 的压气管和一趟直径Φ为 100mm的供水管。

设计的大巷穿过中等稳定岩层，岩石坚固性系数 f =4~6。

设计内容：1.选择合适的巷道断面形状。

2.设计双轨直线段的巷道断面。

确定巷道净宽、拱高、墙高、净断面面积、净周长，并进行风速校核。

选择合适的支护方式，确定支护参数。

最后确定巷道的掘进断面尺寸。

3.布置巷道内水沟和管线。

4.计算巷道掘进工程量和材料消耗量。

5.绘制巷道断面施工图，编制巷道特征表和每米巷道掘进工程量和材料消耗表。

6.根据设计的断面图，编制爆破作业图表。

包括爆破原始条件，三个方向的炮眼布置图、爆破参数、预期爆破效果表。

设计要求：1.在规定的时间内认真、独立地完成计算、绘图、编写说明书等全部工作。

作到分析论证清楚、论据确凿，并积极采用切实可行的先进技术，力争使设计成果达到较高水平。

2.要通过计算确定的，必须有必要的计算步骤和过程。

要参照有关规范和经验确定的，请说明确定理由。

设计参照依据：《煤矿安全规程》、《煤矿井巷工程质量验收规范》、《煤矿巷道断面和交岔点设计规范》、《煤矿矿井采矿设计手册》、《井巷工程》东兆星等．徐州：中国矿业大学出版社， 2009 。

3.说明书用稿纸手写，要求字迹工整，内容完整，表格要用统一编号和表头。

图纸绘制用 CAD ，绘图比例用 1 ：50 ，打印输出比例为 1 ：1 ，纸型为 A4 。

图纸格式要求按示例一，示例二；线型、线宽及图例，参照采矿设计手册采矿制图部分要求。
