化工车间布置原则————————————————————————————————作者：————————————————————————————————日期:ﻩ车间布置的基本原则与程序摘要：介绍了车间布置的内容、依据、方法步骤、平立面布置规则、设备布置规则Abstｒａｃt:Ｉntrｏduced tｈe ｃｏnｔeｎt,basiｓ，ｍethod,progress of plant aｒｒangemeｎt ａnd ｔhｅreguｌａtｉon oｆleｖel elevatiｏn arrangemeｎｔ,equｉpment ａrｒaｎgement前言在化工工程的初步设计或施工图设计中，当工厂总图、工艺流程图、物料衡算、热量衡算、设备选型及其主要尺寸确定后,就可以开始进行车间厂房和车间设备布置设计工作。

车间布置设计是否合理，事关重大，它将直接影响整个项目的总投资及操作、安装、检修是否方便,甚至还会影响整个车间的安全以及车间的各项技术经济指标的完成情况。

在进行布置设计时,要全盘统筹考虑，合理安排布局,才能完成既符合生产要求，又经济合理的布置设计。

一、车间布置设计的内容车间布置设计分初步设计和施工图设计两个阶段,初步设计阶段只是初步确定厂房的尺寸、高度，完成主要设备的布置工作,还不能达到施工、操作的要求。

车间布置设计包括车间厂房布置设计和车间设备布置设计两部分。

(一)、车间布置设计的依据1.标准、规范和规定车间布置设计所要遵循的标准有很多,以下只列出所遵循的主要标准、规范及规定的名称,详细内容可参见文献［1]第一章内容。

GB 500１6—200６建筑设计防火规范GB 5016０—2008 石油化工企业设计防火规范GBＺ1—20０2 工业企业设计卫生标准GBJ８７—1９85工业企业噪声控制设计规范ＧB １2３48—１９９0 工业企业界噪声标准GB 50０５8—199２爆炸和火灾危险环境电力装置设计规范ＳH 3011—20００石油化工工艺装置布置设计规定HG 2０5４6—1992 化工装置设备布置设计规定２.基础资料（1）工艺管道及仪表流程图(２）物料衡算数据及物料性质包括原料、中间体、副产品、成品的数量及性质,三废的数量及处理方法。

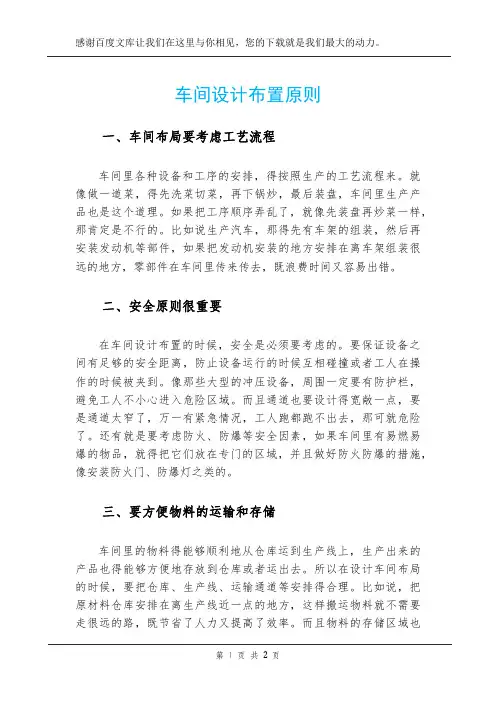

车间设计布置原则一、车间布局要考虑工艺流程车间里各种设备和工序的安排，得按照生产的工艺流程来。

就像做一道菜，得先洗菜切菜，再下锅炒，最后装盘，车间里生产产品也是这个道理。

如果把工序顺序弄乱了，就像先装盘再炒菜一样，那肯定是不行的。

比如说生产汽车，那得先有车架的组装，然后再安装发动机等部件，如果把发动机安装的地方安排在离车架组装很远的地方，零部件在车间里传来传去，既浪费时间又容易出错。

二、安全原则很重要在车间设计布置的时候，安全是必须要考虑的。

要保证设备之间有足够的安全距离，防止设备运行的时候互相碰撞或者工人在操作的时候被夹到。

像那些大型的冲压设备，周围一定要有防护栏，避免工人不小心进入危险区域。

而且通道也要设计得宽敞一点，要是通道太窄了，万一有紧急情况，工人跑都跑不出去，那可就危险了。

还有就是要考虑防火、防爆等安全因素，如果车间里有易燃易爆的物品，就得把它们放在专门的区域，并且做好防火防爆的措施，像安装防火门、防爆灯之类的。

三、要方便物料的运输和存储车间里的物料得能够顺利地从仓库运到生产线上，生产出来的产品也得能够方便地存放到仓库或者运出去。

所以在设计车间布局的时候，要把仓库、生产线、运输通道等安排得合理。

比如说，把原材料仓库安排在离生产线近一点的地方，这样搬运物料就不需要走很远的路，既节省了人力又提高了效率。

而且物料的存储区域也要规划好，不同的物料要分类存放，这样找起来方便，也不容易出错。

四、要考虑员工的工作环境员工在车间里要长时间工作，所以工作环境要好。

要有足够的采光，不能让车间里黑乎乎的，不然员工干活都看不清楚。

通风也要良好，要是车间里空气不流通，又闷又有异味，员工工作起来肯定不舒服。

还要考虑噪音的问题，如果有一些设备噪音很大，就要想办法采取隔音措施，像给设备安装隔音罩之类的。

另外，休息区也要安排好，让员工在休息的时候有个舒适的地方可以放松一下。

五、空间利用要合理车间的空间是有限的，所以要充分利用好每一寸空间。

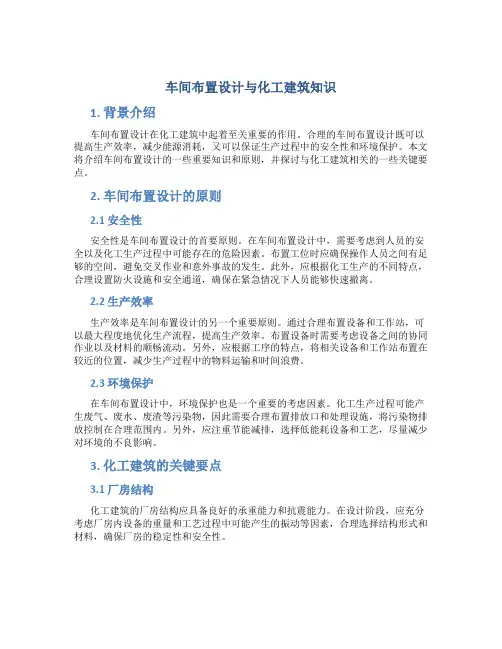

车间布置设计与化工建筑知识1. 背景介绍车间布置设计在化工建筑中起着至关重要的作用。

合理的车间布置设计既可以提高生产效率，减少能源消耗，又可以保证生产过程中的安全性和环境保护。

本文将介绍车间布置设计的一些重要知识和原则，并探讨与化工建筑相关的一些关键要点。

2. 车间布置设计的原则2.1 安全性安全性是车间布置设计的首要原则。

在车间布置设计中，需要考虑到人员的安全以及化工生产过程中可能存在的危险因素。

布置工位时应确保操作人员之间有足够的空间，避免交叉作业和意外事故的发生。

此外，应根据化工生产的不同特点，合理设置防火设施和安全通道，确保在紧急情况下人员能够快速撤离。

2.2 生产效率生产效率是车间布置设计的另一个重要原则。

通过合理布置设备和工作站，可以最大程度地优化生产流程，提高生产效率。

布置设备时需要考虑设备之间的协同作业以及材料的顺畅流动。

另外，应根据工序的特点，将相关设备和工作站布置在较近的位置，减少生产过程中的物料运输和时间浪费。

2.3 环境保护在车间布置设计中，环境保护也是一个重要的考虑因素。

化工生产过程可能产生废气、废水、废渣等污染物，因此需要合理布置排放口和处理设施，将污染物排放控制在合理范围内。

另外，应注重节能减排，选择低能耗设备和工艺，尽量减少对环境的不良影响。

3. 化工建筑的关键要点3.1 厂房结构化工建筑的厂房结构应具备良好的承重能力和抗震能力。

在设计阶段，应充分考虑厂房内设备的重量和工艺过程中可能产生的振动等因素，合理选择结构形式和材料，确保厂房的稳定性和安全性。

3.2 卫生与通风化工生产过程中可能产生有害气体和污染物，因此卫生与通风是化工建筑中需要特别注意的方面。

厂房应具备良好的通风设计，确保室内空气流通良好，避免有害气体滞留。

另外，应合理设置洗眼器、紧急淋浴和消防设施，确保人员的安全和事故的迅速应对能力。

3.3 消防安全在化工建筑中，消防安全是至关重要的。

应根据厂房的规模和特点，合理设置消防器材、消防通道和应急疏散标识。

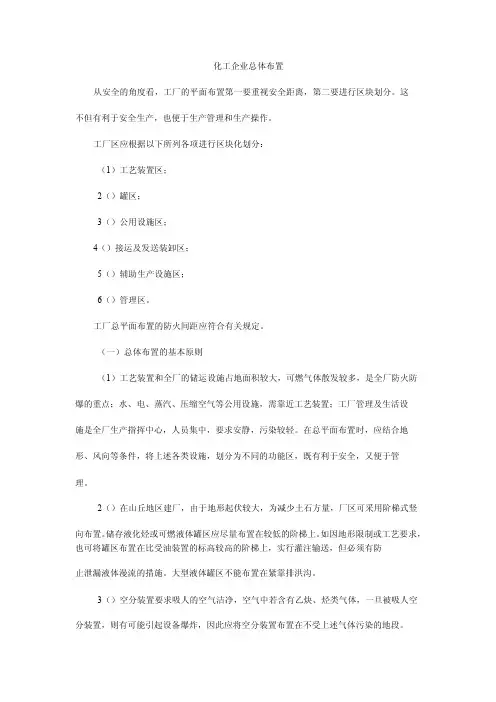

化工企业总体布置从安全的角度看，工厂的平面布置第一要重视安全距离，第二要进行区块划分。

这不但有利于安全生产，也便于生产管理和生产操作。

工厂区应根据以下所列各项进行区块化划分：（1）工艺装置区；2（）罐区；3（）公用设施区；4（）接运及发送装卸区；5（）辅助生产设施区；6（）管理区。

工厂总平面布置的防火间距应符合有关规定。

（一）总体布置的基本原则（1）工艺装置和全厂的储运设施占地面积较大，可燃气体散发较多，是全厂防火防爆的重点；水、电、蒸汽、压缩空气等公用设施，需靠近工艺装置；工厂管理及生活设施是全厂生产指挥中心，人员集中，要求安静，污染较轻。

在总平面布置时，应结合地形、风向等条件，将上述各类设施，划分为不同的功能区，既有利于安全，又便于管理。

2（）在山丘地区建厂，由于地形起伏较大，为减少土石方量，厂区可采用阶梯式竖向布置。

储存液化烃或可燃液体罐区应尽量布置在较低的阶梯上。

如因地形限制或工艺要求，也可将罐区布置在比受油装置的标高较高的阶梯上，实行灌注输送，但必须有防止泄漏液体漫流的措施。

大型液体罐区不能布置在紧靠排洪沟。

3（）空分装置要求吸人的空气洁净，空气中若含有乙炔、烃类气体，一旦被吸人空分装置，则有可能引起设备爆炸，因此应将空分装置布置在不受上述气体污染的地段。

4（）经常使用汽车运输的液化石油气灌装站、可燃液体汽车装卸站和全厂性仓库等，为防止汽车穿行生产区，上述设施应靠近厂区边缘，且设围墙与之隔开，或远离厂区布置。

上述区域应设独立出入口。

5（）全厂性高架火炬，在事故状态下可能因大量可燃液体被夹带，且燃烧不完全而发生“火雨”，会产生大量的热、烟雾、噪音和有害气体，故应将其布置在生产区全年最小频率风向地段的上风侧。

6（）冷却水凉水塔会散发大量的水雾，不应设在生产装置或高大建筑物的上风位置，不要靠近铁路、公路及其他公用设施。

大型凉水塔会产生噪音，注意不要影响居民。

7（）由厂外引入的架空高压电力线路，若架空伸入厂区，一是需要留有高压走廊，占地很大，二是在发生火灾时，高压线易被损坏，影响全厂；若采用埋地敷设，技术复杂而不经济，故总变电所应布置在厂区边缘。

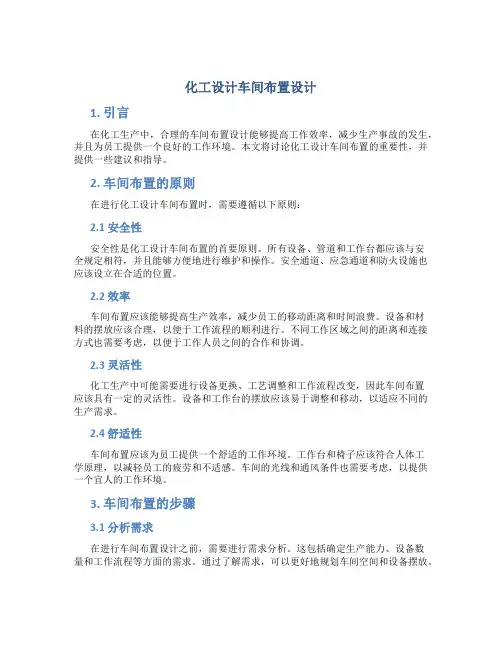

化工设计车间布置设计1. 引言在化工生产中，合理的车间布置设计能够提高工作效率，减少生产事故的发生，并且为员工提供一个良好的工作环境。

本文将讨论化工设计车间布置的重要性，并提供一些建议和指导。

2. 车间布置的原则在进行化工设计车间布置时，需要遵循以下原则：2.1 安全性安全性是化工设计车间布置的首要原则。

所有设备、管道和工作台都应该与安全规定相符，并且能够方便地进行维护和操作。

安全通道、应急通道和防火设施也应该设立在合适的位置。

2.2 效率车间布置应该能够提高生产效率，减少员工的移动距离和时间浪费。

设备和材料的摆放应该合理，以便于工作流程的顺利进行。

不同工作区域之间的距离和连接方式也需要考虑，以便于工作人员之间的合作和协调。

2.3 灵活性化工生产中可能需要进行设备更换、工艺调整和工作流程改变，因此车间布置应该具有一定的灵活性。

设备和工作台的摆放应该易于调整和移动，以适应不同的生产需求。

2.4 舒适性车间布置应该为员工提供一个舒适的工作环境。

工作台和椅子应该符合人体工学原理，以减轻员工的疲劳和不适感。

车间的光线和通风条件也需要考虑，以提供一个宜人的工作环境。

3. 车间布置的步骤3.1 分析需求在进行车间布置设计之前，需要进行需求分析。

这包括确定生产能力、设备数量和工作流程等方面的需求。

通过了解需求，可以更好地规划车间空间和设备摆放。

3.2 制定布置方案根据需求分析的结果，制定车间布置方案。

考虑安全性、效率、灵活性和舒适性等原则，确定设备和工作台的位置，设计安全通道和应急通道，安排合适的工作区域和储存区域。

3.3 实施布置方案将布置方案付诸实践。

根据设计方案将设备、工作台和储存区域等放置在合适的位置上。

在此过程中，需要注意安全操作，并确保所有设备和管道都得到正确安装和连接。

3.4 检查和调整完成布置后，进行车间布置的检查和调整。

检查所有设备、管道和通道的安全性和良好运行，确认布置是否符合需求和原则。

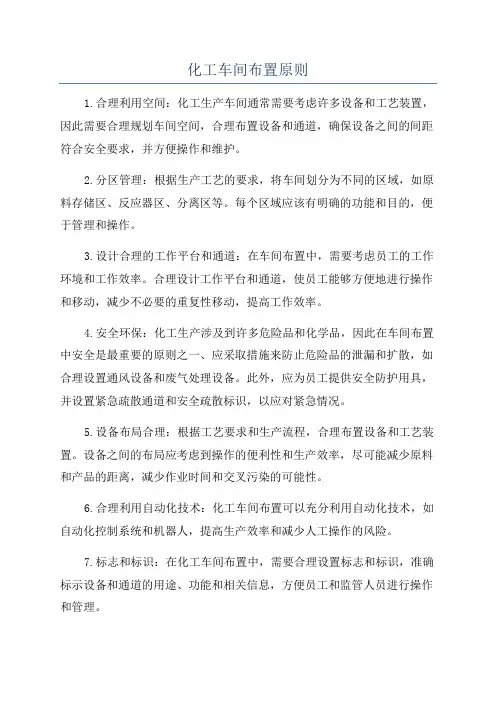

化工车间布置原则1.合理利用空间：化工生产车间通常需要考虑许多设备和工艺装置，因此需要合理规划车间空间，合理布置设备和通道，确保设备之间的间距符合安全要求，并方便操作和维护。

2.分区管理：根据生产工艺的要求，将车间划分为不同的区域，如原料存储区、反应器区、分离区等。

每个区域应该有明确的功能和目的，便于管理和操作。

3.设计合理的工作平台和通道：在车间布置中，需要考虑员工的工作环境和工作效率。

合理设计工作平台和通道，使员工能够方便地进行操作和移动，减少不必要的重复性移动，提高工作效率。

4.安全环保：化工生产涉及到许多危险品和化学品，因此在车间布置中安全是最重要的原则之一、应采取措施来防止危险品的泄漏和扩散，如合理设置通风设备和废气处理设备。

此外，应为员工提供安全防护用具，并设置紧急疏散通道和安全疏散标识，以应对紧急情况。

5.设备布局合理：根据工艺要求和生产流程，合理布置设备和工艺装置。

设备之间的布局应考虑到操作的便利性和生产效率，尽可能减少原料和产品的距离，减少作业时间和交叉污染的可能性。

6.合理利用自动化技术：化工车间布置可以充分利用自动化技术，如自动化控制系统和机器人，提高生产效率和减少人工操作的风险。

7.标志和标识：在化工车间布置中，需要合理设置标志和标识，准确标示设备和通道的用途、功能和相关信息，方便员工和监管人员进行操作和管理。

8.环境舒适：在化工车间布置中，应考虑员工的工作环境和舒适度。

应提供良好的照明和通风设备，确保车间温度适宜，避免过高或过低的温度对员工的影响。

9.明确的工作流程和作业规范：根据化工生产的特点和要求，建立科学、高效的生产流程和操作系统。

明确员工的工作职责和作业规范，遵守操作规程和安全措施，以确保生产的正常进行。

化工车间的布置是一个复杂而细致的工作，需要综合考虑多个因素。

以上原则只是一个基本参考，具体的布置方案应根据实际情况和需求进行详细规划和设计。

化⼯车间布置设计第五章化⼯车间布置设计车间布置设计涉及的专业：以⼯艺、配管专业为主导与总图、⼟建、⾃控、电⼒、设备等专业配合第⼀节车间布置设计概述⼀、车间布置的依据1．应遵守的设计规范和规定《建筑设计防⽕规范》(GBJ 16-87)、《⽯油化⼯企业设计防⽕规定》(GB50160-99)、《化⼯企业安全卫⽣设计标准》(HG20571-95)、《⼯业企业⼚房噪声标准》(GB2348-90)、《爆炸和⽕灾危险环境电⼒装置设计规定》(GB50058-92)、《中华⼈民共和国爆炸危险场所电⽓安全规程》（试⾏）（1987）等。

2.基础资料①⼚区总平⾯布置图（包括本车间同其他⽣产车间、辅助车间、⽣活设施的相互联系，⼚内⼈流物流的情况与数量）。

②对初步设计需要带控制点⼯艺流程图，对施⼯图设计需要管道仪表流程图；⼯艺流程图设备设计并选型将各⼯段、设备按⽣产流⽤管道将各⼯段、设备连接起来车间布置管道布置车间布置设计车间各⼯段、各设施在车间⼚地范围内的布置和车间设备（包括电⽓、仪表等设施）在车间中的布置车间⼚房布置设计车间设备布置设计③物料衡算数据及物料性质（包括原料、中间体、副产品、成品的数量及性质，三废的数据及处理⽅法）；④设备⼀览表（包括设备外形尺⼨、重量、⽀撑形式及保温情况）；⑤公⽤系统耗⽤量，供排⽔、供电、供热、冷冻、压缩空⽓、外管资料；⑥车间定员表（除技术⼈员、管理⼈员、车间化验⼈员、岗位操作⼈员外，还包括最⼤班⼈数和男⼥⽐例的资料）；⑦建⼚地形及⽓象资料。

⼆、化⼯车间布置的内容（⼀）车间的组成1、⽣产设施2、⽣产辅助设施3、⽣活⾏政设施4、其他特殊⽤室5、通道6、最近发展余地三、车间布置原则1．车间布置设计要适应总图布置要求，与其它车间、公⽤系统、运输系统组成有机体。

2．最⼤限度地满⾜⼯艺⽣产包括设备维修要求。

3．经济效果要好；有效地利⽤车间建筑⾯积和⼟地；要为车间技术经济先进指标创造条件。

4．便于⽣产管理，安装、操作、检修⽅便。

车的喙置的基痒原则曷程為创作：欧阳理介铭了车间怖置的內客、侬如方注步獴、年立而怖置规则、殺备怖置规则Abstract: Introduced the content,basis,method,progress of plant arrangement and the regulation of level elevation arrangement,equipment arrangement衣化工工程的初步裁计或施工囹殺针屮，由工厂总因、工艺诲程囹、扬抖衡算、熱蜃衡算、殺备迄型及其殳要尺寸确庇后，就可"卄胎进行车间厂房和车间殺备怖置殺针工作。

车间怖置殺针是忌合理，京果喳衣，它将直接彩响超个项目的总投资及縣作、妥皱、检修是忌方便，甚至述会影询逹个车间的妥全M及车间的各顼技求殘济指标的完咸楷况。

在进行怖置殺计时，宴全盘娩莠考盅，合理妥排怖局，才滋宪啟既符合或产要朮，乂殘浦金理的怖置该针。

一. 车同怖置殺针的曲客4间怖置殺计今初步茯针和施工囹殺针鬲个卧段，初步殺针阶段E足初步确氏厂房的尺寸、名度，完咸空要茯备的怖置工作，区耒滋达到施工、探作的要求。

车间怖置殺针包括车间厂房怖逍殺计莉车间殺备怖置说针禹部今。

(_)、车间怖置殺针的係倨1，标帝、规范和规虑车间怖置殺针所宴遵循的标帝韦很多，M下R列出所遵循的殳要标帝、规范及规圧的名称，祥彻內客可秦见夂献［1］第一章內客。

GB 50016—2006建疑殺针防火规范GB 50160—2008石油化工企止殺计防火规范GBZ 1—2002工止企业该针卫或标帝GBJ 87—1985工业企业噪＞控制祓针规范GB 12348—1990工业企业界囁声标帝GB 50058—1992爆炸和火灾尅絵琢燼电力裟置裁计规范SH 3011—2000 /6油化工工艺皱置怖置殺针规灾HG 20546—1992化工除置殺备怖置殺针规灾2.痕舷资抖(\)工艺管道及仪乗就程囹(2)扬抖衡篇毅倨及扬料槌质包括原料、屮间俸、副产品、咸品的叙蜃及柑质，三廣的叙蜃及处理方法。
