铜排载流量计算法

铜排、复铜铝排、铝排理论重量及载流量选用表

矩形母线允许载流量（交流／直流） 最高温度+70℃ 环境温度35℃

规格（mm） 理论重量（kg／m） 允许载流量(A)

铜排 复铜铝排 铝排

铜排 复铜铝排 铝排 单根 单根 单根

4×40 1.42 0.56 0.43 550 499 422

5×40 1.78 0.69 0.54 615 559 475

5×50 2.23 0.87 0.68 736 676 585

6×50 2.67 1.05 0.81 800 726 620

6×60 3.20 1.26 0.97 898 810 693

6×80 4.27 1.67 1.30 1235 1098 961

6×100 5.34 2.09 1.62 1514 1355 1195

6×120 6.4 2.52 1.94 1817 1625 1425

6×140 7.48 2.93 2.27 2120 1890 1655

8×60 4.27 1.71 1.30 1105 985 859

8×80 5.70 2.23 1.73 1490 1325 1160

8×100 7.12 2.79 2.16 1830 1630 1430

8×120 8.54 3.35 2.59 2025 1815 1603

10×60 5.34 2.09 1.62 1235 1101 967

10×80 7.12 2.79 2.16 1670 1485 1300

10×100 8.90 3.49 2.70 2030 1815 1600

10×120 10.68 4.18 3.24 2236 1995 1747

注:①表中的安全载流量，是根据周围温度为摄氏35度而确定，最高温度为+70℃时的载流量。

②本公司提供的复铜铝排安全载流量是根据天传所对本公司试品的测试结果而计算，仅为成套设备、开关柜生产商使用时提供参考选择。

③应用在母线干线，其载流量应根据国家电控配电设备质量监督检验中心对本公司送检的产品《2006委检052》检测结果而选用。

铜排载流量计算表及母线槽铜排规格

矩形母排载流量计算法

1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)

序号排厚D㎜厚度系数E

1 12㎜20.5

2 10㎜18.5

3 8㎜16.5

4 6㎜14.5

5 5㎜13.5

6 4㎜12.5

此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。

例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A

2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温

度）；

例: 100*18.5=1850A*1.58=2940A

3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；

4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不

推荐此类选择；

二、环境温度对铜排载流量的影响:

【40°】时的铜排=【25°】时的铜排的0.85

【40°】时的铜排=【40°】时的铝排的1.3

三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284

母线槽铜排规格一、母线槽 CFW 序号电流范围铜排规格

1 4000A 2*(150*8)

2 3150A 200*8

3 2500A 185*8

4 2000A 160*6

5 1600A 150*6

6 1250A 100*6

7 1000A 80*6

8 800A 60*6

9 630A 50*6

二、铜铝复合母线槽 KFM

1 4000A 2*(100*10)

2 3150A 230*8

3 2500A 125*10

4 2000A 160*6

5 1600A 100*8

6 1250A 100*6

7 1000A 80*6

8 800A 60*6

9 630A 50*6

10 400A 40*6

11 200A 30*4

三、密集型母线槽 CCX

1 3150A 250*6

(完整版)铜排载流量计算表及母线槽铜排规格 1 / 2

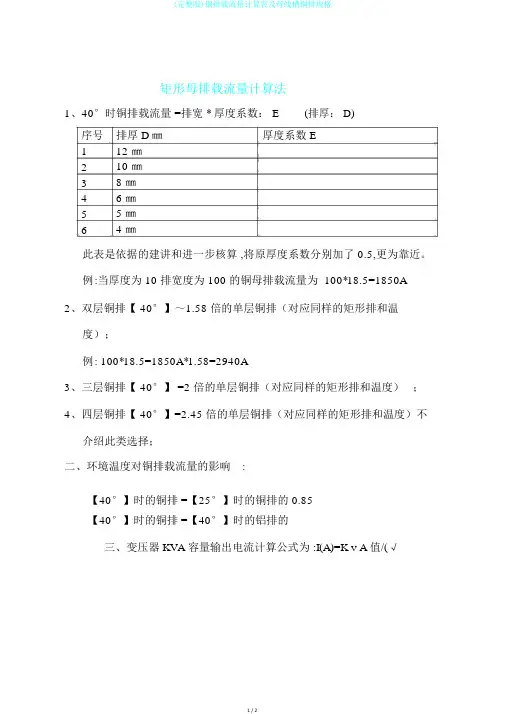

矩形母排载流量计算法

1、40°时铜排载流量 =排宽 * 厚度系数： E (排厚： D)

序号 排厚 D㎜ 厚度系数 E

1 12 ㎜

2 10 ㎜

3 8 ㎜

4 6 ㎜

5 5 ㎜

6 4 ㎜

此表是依据的建讲和进一步核算 ,将原厚度系数分别加了 0.5,更为靠近。

例 :当厚度为 10 排宽度为 100 的铜母排载流量为 100*18.5=1850A

2、双层铜排【 40°】～1.58 倍的单层铜排（对应同样的矩形排和温

度）；

例 : 100*18.5=1850A*1.58=2940A

3、三层铜排【 40°】 =2 倍的单层铜排（对应同样的矩形排和温度） ；

4、四层铜排【 40°】=2.45 倍的单层铜排（对应同样的矩形排和温度）不

介绍此类选择；

二、环境温度对铜排载流量的影响 :

【40°】时的铜排 =【25°】时的铜排的 0.85

【40°】时的铜排 =【40°】时的铝排的

三、变压器 KVA 容量输出电流计算公式为 :I(A)=K V A 值/(√ (完整版)铜排载流量计算表及母线槽铜排规格 2 / 2

母线槽铜排规格

一、母线槽 CFW

序号 电流范围 铜排规格

1 4000A 2*(150*8)

2 3150A 200*8

3 2500A 185*8

4 2000A 160*6

5 1600A 150*6

6 1250A 100*6

7 1000A 80*6

8 800A 60*6

9 630A 50*6

二、铜铝复合母线槽 KFM

1 4000A 2*(100*10)

2 3150A 230*8

3 2500A 125*10

4 2000A 160*6

5 1600A 100*8

6 1250A 100*6

7 1000A 80*6

8 800A 60*6

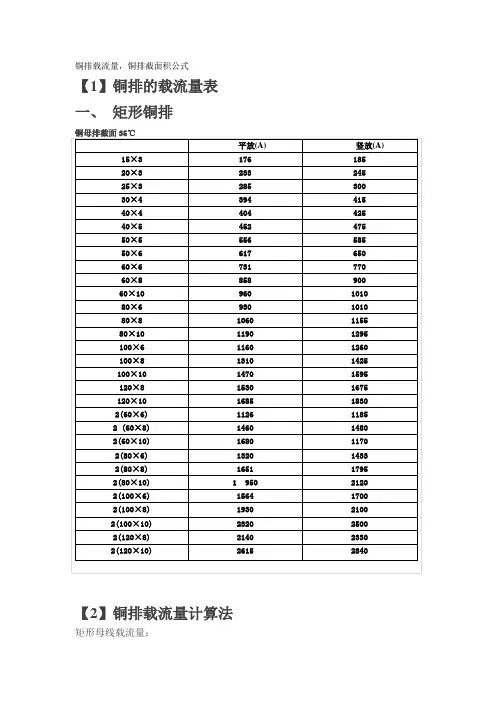

铜排载流量，铜排截面积公式

【1】铜排的载流量表

一、 矩形铜排

铜母排截面35℃

平放(A) 竖放(A)

15×3 176 185

20×3 233 245

25×3 285 300

30×4 394 415

40×4 404 425

40×5 452 475

50×5 556 585

50×6 617 650

60×6 731 770

60×8 858 900

60×10 960 1010

80×6 930 1010

80×8 1060 1155

80×10 1190 1295

100×6 1160 1260

100×8 1310 1425

100×10 1470 1595

120×8 1530 1675

120×10 1685 1830

2(60×6) 1126 1185

2 (60×8) 1460 1480

2(60×10) 1680 1170

2(80×6) 1320 1433

2(80×8) 1651 1795

2(80×10) 1 950 2120

2(100×6) 1564 1700

2(100×8) 1930 2100

2(100×10) 2320 2500

2(120×8) 2140 2330

2(120×10) 2615 2840

【2】铜排载流量计算法

矩形母线载流量： 40℃时铜排载流量=排宽*厚度系数

排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）

3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)

铜排[40℃]= 铜排[25℃]*0.85

铝排[40℃]= 铜排[40℃]/1.3

例如求TMY100*10载流量为：
