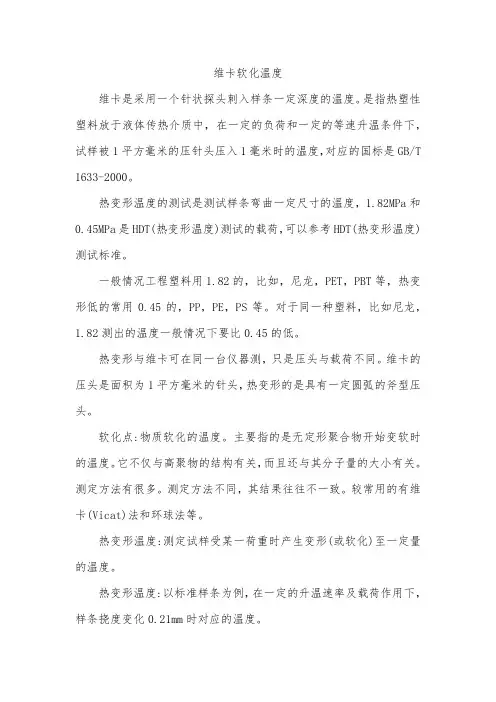

维卡软化温度
维卡是采用一个针状探头刺入样条一定深度的温度。是指热塑性塑料放于液体传热介质中，在一定的负荷和一定的等速升温条件下，试样被1平方毫米的压针头压入1毫米时的温度，对应的国标是GB/T
1633-2000。
热变形温度的测试是测试样条弯曲一定尺寸的温度，1.82MPa和0.45MPa是HDT(热变形温度)测试的载荷，可以参考HDT(热变形温度)测试标准。
一般情况工程塑料用1.82的，比如，尼龙，PET，PBT等，热变形低的常用0.45的，PP，PE，PS等。对于同一种塑料，比如尼龙，1.82测出的温度一般情况下要比0.45的低。
热变形与维卡可在同一台仪器测，只是压头与载荷不同。维卡的压头是面积为1平方毫米的针头，热变形的是具有一定圆弧的斧型压头。
软化点:物质软化的温度。主要指的是无定形聚合物开始变软时的温度。它不仅与高聚物的结构有关，而且还与其分子量的大小有关。测定方法有很多。测定方法不同，其结果往往不一致。较常用的有维卡(Vicat)法和环球法等。
热变形温度:测定试样受某一荷重时产生变形(或软化)至一定量的温度。
热变形温度:以标准样条为例，在一定的升温速率及载荷作用下，样条挠度变化0.21mm时对应的温度。 维卡软化点:在一定的升温速率及载荷作用下，压头进入标准试样1mm时对应的温度。升温速率和载荷分别有两种标准。

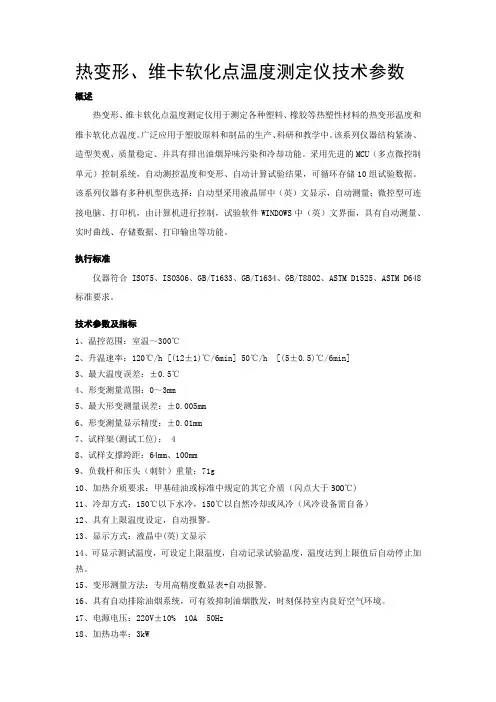

热变形、维卡软化点温度测定仪技术参数
概述
热变形、维卡软化点温度测定仪用于测定各种塑料、橡胶等热塑性材料的热变形温度和维卡软化点温度。广泛应用于塑胶原料和制品的生产、科研和教学中。该系列仪器结构紧凑、造型美观、质量稳定、并具有排出油烟异味污染和冷却功能。采用先进的MCU（多点微控制单元）控制系统，自动测控温度和变形、自动计算试验结果，可循环存储10组试验数据。该系列仪器有多种机型供选择：自动型采用液晶屏中（英）文显示，自动测量；微控型可连接电脑、打印机，由计算机进行控制，试验软件WINDOWS中（英）文界面，具有自动测量、实时曲线、存储数据、打印输出等功能。
执行标准
仪器符合ISO75、ISO306、GB/T1633、GB/T1634、GB/T8802、ASTM D1525、ASTM D648标准要求。
技术参数及指标
1、温控范围：室温～300℃
2、升温速率：120℃/h [(12±1)℃/6min] 50℃/h [(5±0.5)℃/6min]
3、最大温度误差：±0.5℃
4、形变测量范围：0～3mm
5、最大形变测量误差：±0.005mm
6、形变测量显示精度：±0.01mm
7、试样架(测试工位)： 4
8、试样支撑跨距：64mm、100mm
9、负载杆和压头（刺针）重量：71g
10、加热介质要求：甲基硅油或标准中规定的其它介质（闪点大于300℃)
11、冷却方式：150℃以下水冷，150℃以自然冷却或风冷（风冷设备需自备）
12、具有上限温度设定，自动报警。
13、显示方式：液晶中(英)文显示
14、可显示测试温度，可设定上限温度，自动记录试验温度，温度达到上限值后自动停止加热。
15、变形测量方法：专用高精度数显表+自动报警。
16、具有自动排除油烟系统，可有效抑制油烟散发，时刻保持室内良好空气环境。
17、电源电压：220V±10% 10A 50Hz
18、加热功率：3kW
HDT 3 & 6 VICAT
These instruments are made in
compliance with CE health
and safety requirementsDESIGN AND PRODUCTION OF
INSTRUMENTS AND APPARATUS
FOR QUALITY CONTROL
ON MATERIALS2“HDT” test means: determination of temperatureof deflection under loadField of application
The test determines the temperature at which a specified
deflection occurs when a standard test specimen is subjected
to a bending stress, to produce one of the nominal surface
stresses according to international standards. This test is very
important for both quality control and research into plastics
because it determines the heat resistance characteristics of
materials, and is indispensable to define precisely the thermal
behaviour of the polymers. The values obtained are indicative
of the heat resistance characteristics of materials, even if not
热变形、维卡软化点测定仪操作方法
1.主要测试样品
样品规格 长（跨）度L/mm 宽度b/mm 厚度h/mm 放置方式
软质弹性体 10 10 4 平放
硬质塑料 65 10 4 平放
备注 软质弹性体主要包括：TPV、TPE、WRT-801、WRT-802等；
硬质塑料主要包括：PP、WRT-901、HDPE、PE等。
2.试样的放置
2.1将油浴箱中的1#、2#、3#试样架分别小心缓慢取出，置于试样台上，小心放稳。（此步骤可通过左右两手分别握紧试样架上对角上的两个黑色圆球状把手并缓慢向上提来实现，可不带塑料薄膜手套进行操作）.
2.2通过调节试样架右侧圆盘形旋钮向上移动处于放置有砝码的圆盘上的圆锥体探头，待向上移动一定距离后，通过调节旋钮使其固定在此高度，然后左手捏住试样杆末端的压头（因为此压头与试样杆间为套入式连接，一旦单独抽离试样杆，压头会与试样杆分离，若不用手捏住，会掉入油浴箱中，难以重新取出！）向上顶起试样杆，从而使处于试样架底部的试样（通常为上一次实验完成后还未取出的试样）与压头脱离，并用右手迅速取出试样，然后换上本次所需测试试样，并按要求放置，之后用压头压紧，再次通过调节试样架右侧圆盘形旋钮向下移动圆锥体探头，直至刚好接触到需要放置砝码的圆盘的圆心位置（通常为了便于之后的零点位置较正，锥体探头与圆盘中心可相隔1mm左右），然后通过调节旋钮使其固定在此高度，从而固定住压头与所测试样。（此过程中，涉及到需要接触试样杆、压头及试样的操作步骤，需要带上塑料薄膜手套以防止硅油对手的污染）
2.3 依次放置好1#、2#试样架中的试样（3#试样架有故障不能进行正常实验故无需放置试样），然后依次将1#、2#、3#试样架分别小心缓慢的放入油浴池中（若不放置3#试样架，在程序升温过程中，当温度过高时，硅油会挥发出油浴箱，对实验室环境造成污染）。
3.压头的选择及圆盘上所需加载砝码质量的计算
样品规格 所选压头或压针型号 测试项目 负载计算公式 依据标准 所需加载砝码质量 实际加载砝码质量
