1 膜蒸馏(Membrane Distillation)

膜蒸馏是一种用于处理水溶液的新型膜分离过程。膜蒸馏中所用的膜是多孔的和不被料液润湿的疏水膜，膜的一侧是与膜直接接触的待处理的热水溶液，另一侧是低温的冷水或是其它气体。由于膜的疏水性，水不会从膜孔中通过，但膜两侧由于水蒸气压差的存在，而使水蒸气通过膜孔，从高蒸气压侧传递到低蒸气压侧。这种传递过程包括三个步骤：

（1） 水在料液（高温）侧膜表面汽化；

（2） 汽化的水蒸气通过疏水膜孔进行传递；

（3） 水蒸气在膜的低温侧冷凝为水。

图

吹扫气 冷凝水 气隙

图1 膜蒸馏类型

（a）直接接触式; （b）气隙式; （c）真空式; （d）气扫式 冷却水

热料液

（a） 冷却水

热料液

（b）

冷凝水 热料液

（c） 冷凝器 真空泵

冷凝水 热料液

（d） 冷凝器 2 膜蒸馏过程的推动力是膜两侧的水蒸气压差，一般是通过膜两侧的温度差来实现，所以膜蒸馏属于热推动膜过程。根据蒸气冷凝方式不同，膜蒸馏可分为直接接触式、气隙式、真空式和气扫式四种形式，如上图（图1）所示。直接接触式膜蒸馏(Direct contact membrane distillation,缩写为DCMD)是热料液和冷却水与膜两侧直接接触；气隙式膜蒸馏（Air gap membrane distillation, 缩写为AGMD）是用空气间隙使膜与冷却水分开，水蒸气需要通过一层气隙到达冷凝板上才能冷凝下来；真空式膜蒸馏（Vacuum membrane distillation, 缩写为VMD）中，透过膜的水蒸气被真空泵抽到冷凝器中冷凝；气扫式膜蒸馏（Sweep gas

membrane distillation, 缩写为SGMD）是利用非凝聚的吹扫气将水蒸气带入冷凝器中冷凝。在具体应用中，选用哪一种膜蒸馏要视具体情况而定，比如原料液的成分、挥发性以及对通量的要求等。通常直接接触式膜蒸馏所需要的设备最少、操作最简单，其适用范围主要包括海水淡化等脱盐、溶液的浓缩等，在这些过程中水作为主要的透过成分；气扫式膜蒸馏和真空式膜蒸馏在脱除溶液中的挥发性有机物和溶解气体方面应用较多；而气隙式膜蒸馏是一种应用范围较广泛膜蒸馏形式。

膜蒸馏是一种膜不直接参与分离作用的膜过程，膜的唯一作用是作为两相间的屏障，选择性完全由气—液平衡决定。这意味着蒸气分压最高的组分渗透速率也最快。例如：对于NaCl等无机盐溶液，只有水才有蒸气压，即NaCl等无机盐的蒸气压可忽略，这表明只有水才能通过膜，因此选择性非常高；乙醇/水混合物，当乙醇浓度低时膜不被湿润，两种组分均会通过膜传递，但乙醇的传递速率总比水快。

挥发性组分通过膜的传递可用通量正比于推动力的唯象方程描述，而推动力就是温度差，温差导致蒸气压差（温度与蒸气压之间的关系可由Antoine关联式表示）。

通量唯象方程可描述为：

iipBJ

可见通量与两个参数有关，即与膜有关的B和与体系有关的p。比例系数B取决于膜参数，如材料（疏水/亲水）、孔结构、孔隙率和膜厚度。体系参数p主 3 要取决于温差T。

其他的较重要的参数为流体力学条件和膜器设计。这些参数将影响温度极化，进而影响推动力。

1. 过程参数

膜蒸馏是建立在通过多孔膜进行蒸馏这一概念基础之上的，主要的要求就是膜不被湿润。如膜被润湿，则液体会自发进入到膜孔。润湿性取决于液体与膜材料之间的相互作用，在亲和性低时不会润湿。通过接触角机理可以获得有关润湿性的信息，即将一滴液体置于无孔（且光滑）的表面上，测定接触角。亲和性低时，接触角应大于90O，而亲和性高时，接触角小于90O。后一种情况下，液体会润湿固体表面，如图2所示。



图2. 滴液在固体（无孔）材料上的接触角

如材料是多孔的，润湿时（<90O）液体会渗入孔内，可由Laplace方程描述：

cos2rpl

当>90O时，cos<0，p>0,只有施加一定压力，液体才会渗入膜孔内。从Laplace方程可以看出，润湿性取决于3个因素：

（1） 孔尺寸（r）；

（2） 液体表面张力（l）；

（3） 膜材料表面能（或cos）。

润湿压力反比与膜孔径，孔径越大膜孔越易被湿润。

液体的表面张力与分子间的作用力有关，如色散力、极性力和氢键。烃类，如己烷，只存在很弱的色散力，所以表面张力很低。另一方面，当有氢键存在时， 4 如水，分子间作用力很强，表面张力高。当液体与聚合物间相互作用力弱时，液体不湿润表面；当液体与聚合物之间具有强的相互作用力时，固体表面将被润湿。

另一个重要的参数是聚合物的表面能，固体聚合物的表面能越高，越容易发生润湿。表1给出了一些聚合物的表面能数值。所以，为避免膜的润湿现象，膜的最大孔径必须小，液体的表面张力应当高，而膜材料的表面能应该低。

表1.一些聚合物的表面能数值

聚合物 表面能,103N/m 聚合物 表面能,103N/m

聚四氟乙烯

聚三氟乙烯

聚偏二氟乙烯

聚氯乙烯 19.1

23.9

30.3

36.7 聚乙烯

聚丙烯

聚苯乙烯 33.2

30.0

42.0

2．膜

膜蒸馏过程要求能够成功运用于该过程的膜必须是非亲水的和多孔的。能过满足该条件的聚合物膜材料应具有低的表面能即良好的疏水性能，如聚碳酸酯、聚酯、聚乙烯、聚丙烯、卤化聚乙烯、含氟高分子等。普遍认为聚四氟乙烯最好。能够适应膜蒸馏要求的膜可以是平板膜和管状膜。膜蒸馏多孔膜的制备方法包括传统的相转化法、机械拉伸法和热致相分离法。亲水性膜经过适当的憎水性处理后也可用于膜蒸馏过程。由于膜蒸馏的选择性是由气—液平衡所决定的，所以不可能对膜进一步优化来改善其选择性。然而通量可以优化，这方面最关键的参数是孔隙率（表面孔隙率和总孔隙率）。但是孔隙率提高，通常伴随着孔径变大，但这有利于润湿。在此需特别指出的是在制膜时控制膜的最大孔径是十分关键的，因为润湿性与此有关，最大孔径不应比平均孔径大太多。在选择膜的孔径时应考虑两个方面的因素：适宜的膜孔径范围为100Å-1m，一定条件下膜的孔隙率越高越好。

3．膜蒸馏的优缺点

膜蒸馏是近些年来发展起来新型膜技术，它有机地结合了蒸馏的特点和膜 5 的特点。在膜蒸馏过程中既有常规蒸馏中的蒸汽传质冷凝过程，又有分离物质扩散透过膜的膜分离过程。它避免了蒸馏法易结垢、怕腐蚀和反渗透法需要高压操作的缺点。理论和实践证明膜蒸馏技术在海水脱盐方面应具有下列优点：

（1）理论上膜蒸馏可以达到100%脱盐率。对大分子化合物、胶体、盐类等非挥发性物质的选择性为0，因此膜蒸馏的产品为高纯度水。膜蒸馏对水的选择性高于反渗透脱盐过程，甚至高于多级闪蒸。

（2）盐浓度对膜蒸馏效率的影响远低于对反渗透和蒸馏法效率的影响，膜蒸馏能够从海水中制取更高比例的淡水，同时获得具有更高利用价值的浓海水资源。

（3）膜蒸馏的淡化制水过程在接近常压及较低温度（60-90oC）下进行。其温度低于传统的蒸馏法，而其压力远低于反渗透膜法。

（4）与反渗透（在高压下进行）相比膜蒸馏所需膜、膜组件及相关设备的机械强度大幅减小，膜蒸馏设备的投资通常比反渗透法和蒸馏法较低。

（5）由于膜的非极性减弱了盐水和膜之间的相互作用，与常规压力驱动的膜过程相比膜蒸馏具有较好的抗污染性能，相应地对盐溶液的预处理要求也随之降低。

（6）由于膜和膜组件是由高分子材料制备的，避免了因腐蚀而造成的环境污染。同时由于膜在膜蒸馏过程中不直接参与分离作用，膜的唯一作用是作为两相间的屏障，所以能够用于制备膜蒸馏用膜的非亲水性高分子材料也比较广泛。

（7）和传统的蒸发过程相比，膜蒸馏的蒸发空间非常小。膜蒸馏设备体积大为减小，而设备重量也更轻。

（8）由于膜蒸馏过程是在较低的温度下进行的，许多低温热源可被利用，比如：太阳能、地热、工业废热、热电厂排放蒸汽或传统脱盐余热等。

（9）组件式的膜系统使设备规模容易根据需要适时调整。

由此可见，膜蒸馏在海水淡化方面具有很大的应用潜力。

但是膜蒸馏作为一种分离技术也还有许多不完善之处，这也是迄今该技术还没有被大规模工业应用的主要原因之一，比如：

（1）对膜过程的理论认识还较欠缺； 6 （2）运行过程中膜的污染不仅导致膜的通量下降，更为严重的是加速了膜的润湿，使盐渗漏进入淡水侧，从而使淡水品质下降；

（3）实用性膜的产水通量较低；

（4）迄今还没有开发出较成熟的膜蒸馏用膜的生产技术；

（5）缺乏有效的热量的回收手段；

（6）没有长期的运行经验；

（7）不确定的淡水生产成本。

4．膜蒸馏的研究史及现状

有关膜蒸馏的早期研究可以追溯到60年代，美国的Bodell和Weyl等在他们的专利中描述了膜的特点与性能以及膜蒸馏的工艺过程，然而那时膜的最高产水通量仅有1kg/m2·h。Findley是第一个发表膜蒸馏研究论文的人，在他的文章中阐述了膜蒸馏的基本理论和直接接触式膜蒸馏的研究结果，并研究了多种膜材料在膜蒸馏方面的应用，这些材料包括纸、胶木、玻璃纤维、赛璐玢、尼龙和硅藻土。为获得膜蒸馏用膜的非极性，多数材料用硅橡胶、特氟隆和憎水剂进行了处理。Findley的实验装置和流程非常粗糙，其目的是想搞清楚膜孔中存在的空气、膜厚度以及通过膜材料的传导热损失和孔隙率的影响。他在结论中这样写道：“如果能够获得符合膜蒸馏特征、廉价、耐温和具备较长使用寿命的膜，膜蒸馏这项技术将能够成为一种经济的蒸发手段和能够应用于海水淡化。”

膜蒸馏的研发经历了从60年代到80年代的沉默之后才被重新认识和受到关注，这主要是受制于膜制备手段的发展，因为直到80年代人们才能够制备出高孔隙率的多孔膜用于膜蒸馏的研究。同时人们对膜组件的设计、温度极化效应和浓度极化效应的研究也产生了积极的兴趣。因此曾有人说膜蒸馏的真正研究始于80年代。美国公司Gore and Associates，德国公司The Swedish Development Co.和Enka AG 都试图利用它们自己的膜和技术来商业化膜蒸馏技术，比如Gore的项目实施名称为“Gore-Tex 膜蒸馏”，但最终由于技术原因而放弃。80年代末Enka曾经宣称它们在广泛研究的基础上开发出了一套商业膜蒸馏系统。从商业的角度来讲，膜蒸馏已开始得到了相当程度的认知，被认为是具有竞争力的新技术。但是由于（至今）其通量还没有达到足够高，因而在大规模工业化应用方面还有相

合集下载

膜蒸馏技术现状及发展

膜蒸馏技术现状及发展

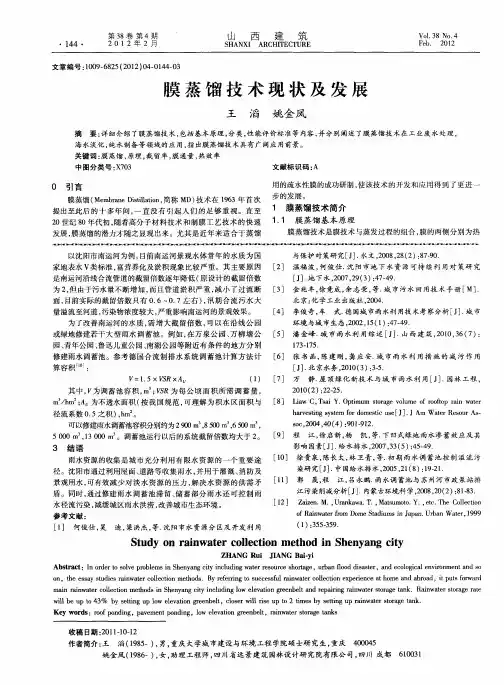

・１４４・　第３８卷第４期　２　０　１　２年２月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥＣＴＵＲＥ　Ｖｏ１．３８　Ｎｏ．４　Ｆｅｂ．　２０１２　

文章编号：１００９—６８２５（２０１２）０４—０１４４—０３　膜蒸馏技术现状及发展　

王滔姚金凤　摘要：详细介绍了膜蒸馏技术，包括基本原理，分类，性能评价标准等内容，并分别阐述了膜蒸馏技术在工业废水处理，　海水淡化，纯水制备等领域的应用，指出膜蒸馏技术具有广阔应用前景。　关键词：膜蒸馏，原理，截留率，膜通量，热效率　中图分类号：Ｘ７０３　文献标识码：Ａ　０　引言　膜蒸馏（Ｍｅｍｂｒａｎｅ　Ｄｉｓｔｉｌｌａｔｉｏｎ，简称ＭＤ）技术在１９６３年首次　提出至此后的十多年间，一直没有引起人们的足够重视。直至　２０世纪８０年代初，随着高分子材料技术和制膜工艺技术的快速　发展，膜蒸馏的潜力才随之显现出来。尤其是近年来适合于蒸馏　用的疏水性膜的成功研制，使该技术的开发和应用得到ｌ『更进一　步的发展。　１　膜蒸馏技术简介　１．１　膜蒸馏基本原理　膜蒸馏技术是膜技术与蒸发过程的组合，膜的两侧分别为热　

以沈阳市南运河为例，目前南运河景观水体常年的水质为国　与保护对策研究［Ｊ］．水文，２００８，２８（２）：８７－９０．　家地表水Ｖ类标准，富营养化及淤积现象比较严重。其主要原因　［２］　温福波，何俊仕．沈阳市地下水资源可持续利用对策研究　是南运河沿线合流管道的截留倍数逐年降低（原设计的截留倍数　［Ｊ］．地下水，２００７，２９（３）：４７—４９．　为２，但由于污水量不断增加，而且管道淤积严重，减小了过流断　［３］金兆丰，徐竞成，余志荣，等．城市污水回用技术手册［Ｍ］．　面，目前实际的截留倍数只有０．６—０．７左右），汛期合流污水大　北京：化学工业出版社，２００４．　量溢流至河道，污染物浓度较大，严重影响南运河的景观效果。　［４］　李俊奇，车武．德国城市雨水利用技术考察分析［Ｊ］．城市　为了改善南运河的水质，需增大截留倍数，可以在沿线公园　环境与城市生态，２００２，１５（１）：４７—４９．　或绿地修建若干大型雨水调蓄池。例如，在万泉公园、万柳塘公　［５］潘金峰．城市雨水利用综述［Ｊ］．山西建筑，２０１０，３６（７）：　园、青年公园、鲁迅儿童公园、南湖公园等附近有条件的地方分别　１７３—１７５．　修建雨水调蓄池。参考德国合流制排水系统调蓄池计算方法计　［６］　张书函，陈建刚，龚应安．城市雨水利用措施的减污作用　算容积“　：　［Ｊ］．北京水务，２０１０（３）：３—５．　Ｖ＝１．５　Ｘ　ＶＳＲ×Ａ，，　（１）　［７］　万静．屋顶绿化新技术与城市雨水利用［Ｊ］．园林工程，　其中，　为调蓄池容积，ｍ　；ＶＳＲ为每公顷面积所需调蓄量，　２０１０（２）：２２－２５．　ｍ　／ｈｍ　；Ａ，，为不透水面积（按我国规范，可理解为积水区面积与　［８］Ｌｉａｗ　Ｃ，Ｔｓａｉ　Ｙ．Ｏｐｔｉｍｕｍ　ｓｔｏｒａｇｅ　ｖｏｌｕｍｅ　ｏｆ　ｒｏｏｆｔｏｐ　ｒａｉｎ　ｗａｔｅｒ　径流系数０．５之积），ｈｍ　。ｈａｒｖｅｓｔｉｎｇ　ｓｙｓｔｅｍ　ｆｏｒ　ｄｏｍｅｓｔｉｃ　ｕｓｅ［Ｊ］．Ｊ　Ａｍ　Ｗａｔｅｒ　Ｒｅｓｏｕｒ　Ａｓ一　可以修建雨水调蓄池容积分别约为２９００　ｒｎ３，８　５００ｍ３，６　５００　ｒｎ３，　ＳＯＣ，２００４，４０（４）：９０１—９１２．　５　０００　ｍ　，１３　０００　ｍ　。调蓄池运行以后的系统截留倍数均大于２。　［９］程江，徐启新，杨凯，等．下凹式绿地雨水渗蓄效应及其　３　结语　影响因素［Ｊ］．给水排水，２００７，３３（５）：４５—４９．　雨水资源的收集是城市充分利用有限水资源的一个重要途　［１０］　徐贵泉，陈长太，林卫青，等．初期雨水调蓄池控制溢流污　径。沈阳市通过利用屋面、道路等收集雨水，并用于灌溉、消防及　染研究［Ｊ］・中国给水排水，２００５，２１（８）：１９－２１－　景观用水，可有效减少对淡水资源的压力，解决水资源的供需矛　［１１］　郭晟，程江，吕永鹏・雨水调蓄池与苏州河市政泵站排　盾。同时，通过修建雨水调蓄池滞留、储蓄部分雨水还可控制雨　江污染削减分析［Ｊ］．内蒙古环境科学，２００８，２０（２）：８１＿８３．　水径流污染，减缓城区雨水洪涝，改善城市生态环境。　［１２］　Ｚａｉｚｅｎ・Ｍ・，Ｕｒａｎｋａｗａ・Ｔ・，Ｍａｔｓｕｍｏｔｏ・Ｙ・，ｅｔｃ・Ｔｈｅ　Ｃｏｌｌｅｃｔｉｏｎ　参考文献：　ｏｆ　Ｒａｉｎｗａｔｅｒ　ｆｒｏｍ　Ｄｏｍｅ　Ｓｔａｄｉｕｍｓ　ｉｎ　Ｊａｐａｎ．Ｕｒｂａｎ　Ｗａｔｅｒ，１９９９　［１］　何俊仕，昊迪，梁洪杰，等．沈阳市水资源分区及开发利用　Ｌ１）：ｊ），　ｊ，　。　Ｓｔｕｄｙ　ｏｎ　ｒａｉｎｗａｔｅｒ　ｃｏｌｌｅｃｔｉｏｎ　ｍｅｔｈｏｄ　ｉｎ　ＳｈｅｎｙａｎＲ　ｃｉｔｙ　ＺＨＡＮＧ　Ｒｕｉ　ＪＩＡＮＧ　Ｂａｉ－ｙｉ　Ａｂｓｔｒａｃｔ：Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｓｏｌｖｅ　ｐｒｏｂｌｅｍｓ　ｉｎ　Ｓｈｅｎｙａｎｇ　ｃｉｔｙ　ｉｎｃｌｕｄｉｎｇ　ｗａｔｅｒ　ｒｅｓｏｕｒｃｅ　ｓｈｏ￣ａｇｅ，ｕｒｂａｎ　ｆｌｏｏｄ　ｄｉｓａｓｔｅｒ，ａｎｄ　ｅｃｏｌｏｇｉｃａｌ　ｅｎｖｉｒｏｎｍｅｎｔ　ａｎｄ　ＳＯ　ｏｎ，ｔｈｅ　ｅｓｓａｙ　ｓｔｕｄｉｅｓ　ｒａｉｎｗａｔｅｒ　ｃｏｌｌｅｃｔｉｏｎ　ｍｅｔｈｏｄｓ．Ｂｙ　ｒｅｆｅｒｒｉｎｇ　ｔｏ　ｓｕｃｃｅｓｓｆｕｌ　ｒａｉｎｗａｔｅｒ　ｃｏｌｌｅｃｔｉｏｎ　ｅｘｐｅｒｉｅｎｃｅ　ａｔ　ｈｏｍｅ　ａｎｄ　ａｂｒｏａｄ，ｉｔ　ｐｕｔｓ　ｆｏｒｗａｒｄ　ｍａｉｎ　ｒａｉｎｗａｔｅｒ　ｃｏｌｌｅｃｔｉｏｎ　ｍｅｔｈｏｄｓ　ｉｎ　Ｓｈｅｎｙａｎｇ　ｃｉｔｙ　ｉｎｃｌｕｄｉｎｇ　ｌｏｗ　ｅｌｅｖａｔｉｏｎ　ｇｒｅｅｎｂｅｌｔ　ａｎｄ　ｒｅｐａｉｒｉｎｇ　ｒａｉｎｗａｔｅｒ　ｓｔｏｒａｇｅ　ｔａｎｋ．Ｒａｉｎｗａｔｅｒ　ｓｔｏｒａｇｅ　ｒａｔｅ　ｗｉｌｌ　ｂｅ　ｕｐ　ｔｏ　４３％ｂｙ　ｓｅｔｔｉｎｇ　ｕｐ　ｌｏｗ　ｅｌｅｖａｔｉｏｎ　ｇｒｅｅｎｂｅｌｔ，ｃｌｏｓｅｒ　ｗｉｌｌ　ｒｉｓｅ　ｕｐ　ｔｏ　２　ｔｉｍｅｓ　ｂｙ　ｓｅｔｔｉｎｇ　ｕｐ　ｒａｉｎｗａｔｅｒ　ｓｔｏｒａｇｅ　ｔａｎｋ．　Ｋｅｙ　ｗｏｒｄｓ：ｒｏｏｆ　ｐｏｎｄｉｎｇ，ｐａｖｅｍｅｎｔ　ｐｏｎｄｉｎｇ，ｌｏｗ　ｅｌｅｖａｔｉｏｎ　ｇｒｅｅｎｂｅｌｔ，ｒａｉｎｗａｔｅｒ　ｓｔｏｒａｇｅ　ｔａｎｋｓ　收稿日期：２０１１—１０—１２　作者简介：王滔（１９８５。），男，重庆大学城市建设与环境工程学院硕士研究生，重庆４０００４５　姚金凤（１９８６一），女，助理工程师，四川省远景建筑园林设计研究院有限公司，四川成都６１００３１

膜蒸馏技术

膜蒸馏技术

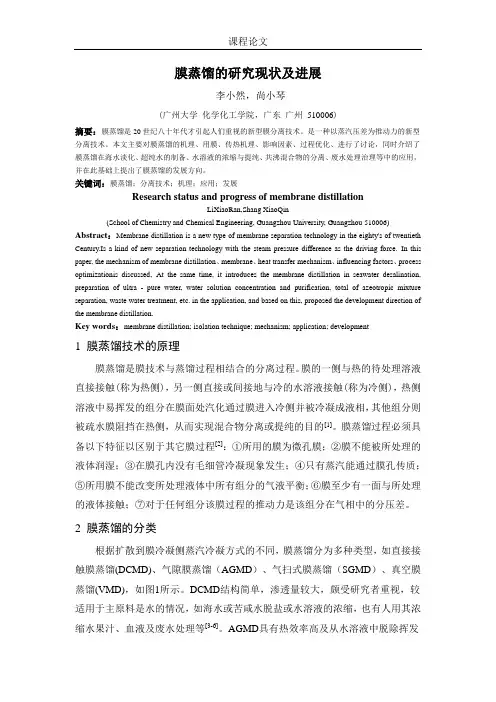

课程论文
