第十一章 简单电路

一、选择题

1.根据你的生活经验判断，下面这些物体中属于导体的是（ ）

A. 细铜丝 B. 玻璃片 C. 塑料块 D. 橡胶棒

2.教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）

A.两盏最亮的灯电压最大 B.两盏最暗的灯电压最大

C.六盏灯电压一样大 D.无法判定

3.绝缘体不容易导电，这是因为（ ）

A.绝缘体中没有电子 B.绝缘体中几乎没有电子

C.绝缘体中存在大量的自由电荷 D.绝缘体中的电荷几乎被束缚在原子或分子的范围内，自由电荷很少

4.如图所示的电路中，电源电压保持不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变为0。产生这一现象的原因是(

)

A.灯L1断路 B.灯L1被短接 C.灯L2断路 D.灯L2被短接

5.如图所示，开关S闭合时，可能发生的现象是（）

A. L1发光，L2不发光 B. L1被烧坏 C. L2被烧坏 D. 电池被烧坏

6.如果利用题图所示的电路来测量一个电阻R的阻值，那么x、y、z应分别代表（ ）

A. 电流表、电压表、滑动变阻器 B. 电压表、电流表、滑动变阻器

C. 滑动变阻器、电流表、电压表 D. 电压表、滑动变阻器、电流表

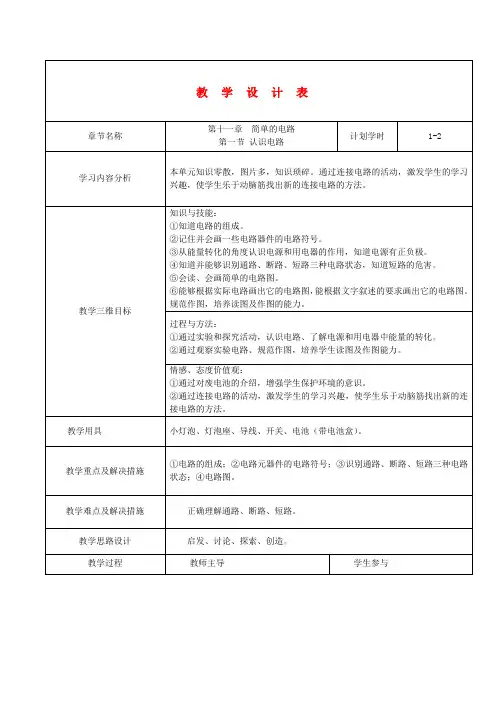

教学设计表

章节名称 第十一章 简单的电路

第一节 认识电路 计划学时 1-2

学习内容分析 本单元知识零散，图片多，知识琐碎。通过连接电路的活动，激发学生的学习兴趣，使学生乐于动脑筋找出新的连接电路的方法。

教学三维目标 知识与技能：

①知道电路的组成。

②记住并会画一些电路器件的电路符号。

③从能量转化的角度认识电源和用电器的作用，知道电源有正负极。

④知道并能够识别通路、断路、短路三种电路状态，知道短路的危害。

⑤会读、会画简单的电路图。

⑥能够根据实际电路画出它的电路图，能根据文字叙述的要求画出它的电路图。规范作图，培养读图及作图的能力。

过程与方法：

①通过实验和探究活动，认识电路、了解电源和用电器中能量的转化。

②通过观察实验电路、规范作图，培养学生读图及作图能力。

情感、态度价值观：

①通过对废电池的介绍，增强学生保护环境的意识。

②通过连接电路的活动，激发学生的学习兴趣，使学生乐于动脑筋找出新的连接电路的方法。

教学用具 小灯泡、灯泡座、导线、开关、电池（带电池盒）。

教学重点及解决措施 ①电路的组成；②电路元器件的电路符号；③识别通路、断路、短路三种电路状态；④电路图。

教学难点及解决措施 正确理解通路、断路、短路。

教学思路设计 启发、讨论、探索、创造。

教学过程 教师主导 学生参与 一、引入新课

师：同学们，随着人们生活水平的提高，越来越多的家用电器进入了我们的家庭．你们想一想，在你的家中就有哪些是用电来工作的设备?

师：说得很好，你们所说的这些用电来工作的设备都称之为用电器。那么，要使这些用电器工作，就要学习今天我要讲的知识。

二、讲授新店

1.电路的组成

师：下面我们共同来研究这样一个实际问题

这是一个用电器：电灯(边讲边将电灯放在示教板上)要使它工作——发光，需要什么?

师：对。什么装置能提供给它电呢？

师：对。电源能供给电灯持续的电流。(出示电池)这是一种电源。(将电池放在示教板上)可是，现在电灯并没有亮，说明还需要什么？

第十一章 简单电路 单元测试

一、选择题(在每个小题的选项中，只有一个选项符合题目要求，请将其字母代号填在题后的括号内．．．．．．．．．．．．．．．。）

1．下列用品中，一般情况下属于导体的是( )

A．钢尺 B．玻璃瓶 C．纸杯 D．橡皮控

2．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的( )

A．电源 B．开关 C．导线 D．用电器

第１题图 第２题图 第３题图 第４题图

3．如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则（ ）

A． L 1 不能发光， L2 能发光 B． L1 能发光， L 2 不能发光

C． L 1 、L2 都能发光 D． L 1 、L2 都不能发光

4．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是( )

A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的

B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的

C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的

D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的

5．如图所示的电路，下列判断正确的是( ) A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联

C．闭合开关S1、S2断开开关S3时，灯L1亮，L2不亮D．同时闭合开关S1、S2、S3时，电源短路

6．在图甲的四幅电路图中，与图乙所示实物图对应的是( )

7．一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。下列电路图中，符合上述要求的是(

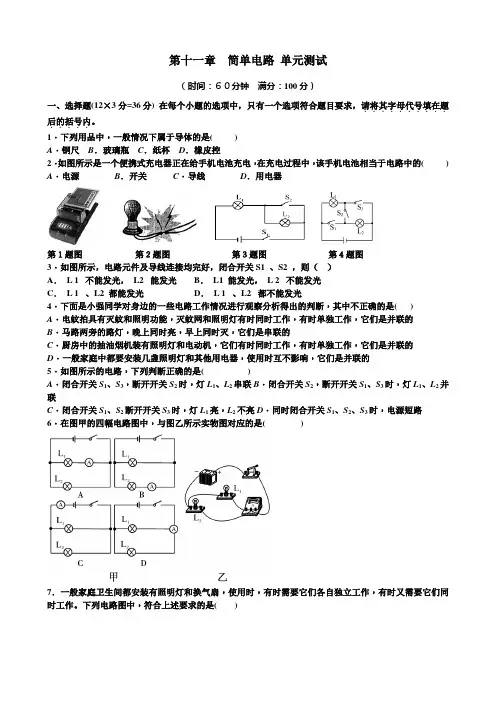

第十一章 简单电路 单元测试

（时间：６０分钟 满分：100分）

一、选择题(12×3分=36分) 在每个小题的选项中，只有一个选项符合题目要求，请将其字母代号填在题．．．．．．．．．．后的括号内．．．．．。

1．下列用品中，一般情况下属于导体的是( )

A．钢尺 B．玻璃瓶 C．纸杯 D．橡皮控

2．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的( )

A．电源 B．开关 C．导线 D．用电器

第１题图 第２题图 第３题图 第４题图

3．如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则（ ）

A． L 1 不能发光， L2 能发光 B． L1 能发光， L 2 不能发光

C． L 1 、L2 都能发光 D． L 1 、L2 都不能发光

4．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是( )

A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的

B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的

C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的

D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的

5．如图所示的电路，下列判断正确的是( )

A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联

C．闭合开关S1、S2断开开关S3时，灯L1亮，L2不亮D．同时闭合开关S1、S2、S3时，电源短路

6．在图甲的四幅电路图中，与图乙所示实物图对应的是(

)

7．一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。下列电路图中，符合上述要求的是( )
