船舶电气设备故障现象及排除方法分析

船舶电气设备故障类型与排除方法研究

随着航运业的快速发展，船舶电气设备的重要性日益突出。对于船舶电气设备而言，故障是不可避免的。本文将从船舶电气设备的故障类型和排除方法两个方面进行研究。

1.线路故障：线路故障是船舶电气系统中最常见的故障类型之一。线路故障通常由断路、短路、接触不良等原因引起。这种故障通常表现为电气设备不能正常工作或无法正常连接。

2.电源故障：电源故障是指电流不稳定、电压不稳定或无法连接到船舶电气系统的问题。电源故障通常由电池电量耗尽或电极板损坏等原因引起。

3.设备故障：设备故障是指船舶电气设备由于自身零部件故障引起的问题，通常表现为船舶电气设备不能正常工作或无法正常连接。

1.线路故障排除方法：

（1）检查电缆：检查电缆是否损坏、接头是否牢固、线路是否通畅。

（2）检查保险丝：检查保险丝是否熔断，如熔断，应更换同规格的保险丝。

（3）检查频率变换器：检查频率变换器是否工作正常、连接是否良好。

（1）检查电池：检查电池电量是否充足，如电量不足，应及时充电或更换电池。

（2）检查电源线路：检查电源线路是否连接良好。

（3）检查电源开关：检查电源开关是否打开，是否正常工作。

（1）检查设备零部件：检查设备零部件是否损坏或失效，如损坏或失效，应及时更换。

（3）检查设备接口：检查设备接口是否连接良好、是否有松动。

总之，船舶电气设备的故障排除需要系统性的、全面的检查和排除方法。只有熟练地掌握科学的排除方法，才能保障船舶电气设备的正常运行和安全。

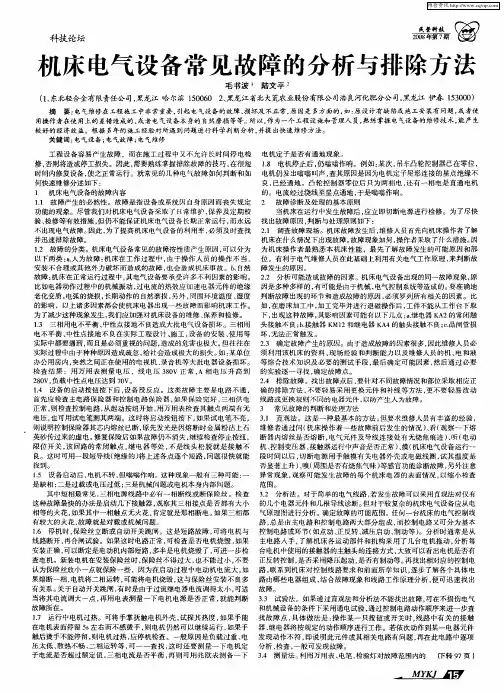

科技论坛　民营科技　２００８年第７期　机床电气设备常见故障的分析与排除方法　毛书波‘陆文平　（１、东北轻合金有限责任公司，黑龙江哈尔滨１５００６０　２、黑龙江省北大荒农业股份有限公司浩良河化肥分公司，黑龙江伊春１５３０００）　摘要：电气维修在工程施工中非常重要，引起电气设备的故障、损坏及不正常，原因是多方面的，如：原设计有缺陷或施工安装有问题，或者使　用操作者在使用上的差错造成的，或者电气设备本身的自然磨损等等。所以，作为一个工程设施和管理人员，熟练掌握电气设备的雏修技术，能产生　较好的经济效益。根据多年的施工经验对所遇到问题进行科学判断分析，并提出快速维修方法。　关键词：电气设备：电气故障；电气维修　工程设备容易产生故障，而在施工过程中又不允许长时间停电检　修，否则将造成停工损失。因此，需要熟练掌握排除故障的技巧，在很短　时问内修复设备，使之正常运行。就常见的几种电气故障如何判断和如　何快速维修分述如下：　１　机床电气设备的故障内容　１．１故障产生的必然性。故障是指设备或系统因自身原因而丧失规定　功能的现象。尽管我们对机床电气设备采取了日常维护、保养及定期校　验、检修等有效措施，但仍不能保证机床电气设备长期正常运行，而永远　不出现电气故障。因此，为了提高机床电气设备的利用率，必须及时查找　并迅速排除故障。　１．２故障的分类。机床电气设备常见的故障按性质产生原因，可以分为　以下两类：ａ．人为故障：机床在工作过程中，由于操作人员的操作不当、　安装不合理或其他外力破坏而造成的故障，也会造成机床事故。ｂ．自然　故障：机床在正常运行过程中，其电气设备要承受许多不利因素的影响。　比如电器动作过程中的机械振动，过电流的热效应加速电器元件的绝缘　老化变质，电弧的烧损，长期动作的自然磨损，另外，周围环境温度、湿度　的影响，以上诸多因素都会使机床电器出现一些故障而影响机床工作。　为了减少这种现象发生，我们应加强对机床殴备的维修、保养和检修。　１．３三相用电不平衡、中性点接地不良造成大批电气设备损坏。三相用　电不平衡、中性点接地不良在实际工程设计、施工，没备的安装、使用等　实际中都要遇到，而且是必须重视的问题，造成的危害也极大。但往往在　实际过程中由于种种原因造成疏忽，给社会造成极大的损失。如：某单位　办公用房内，突然之问正在使用的电视机、录音机等大批电器设备损坏。　检查结果：用万用表测量电压，线电压３８０Ｖ正常，Ａ相电压升高到　２８０Ｖ，负载中性点电压达到７０Ｖ。　１．４设备的启动按钮按下后，设备没反应。这类故障主要是电路不通，　首先应检查主电路保险器和控制电路保险器，如果保险完好，三相供电　正常，则检查控制电路，从起动按纽开始，用万用表检查其触点两端有无　电压，也可用试电笔测其两端。这时将启动按钮按下，如果试电笔不亮，　则说明控制保险器其芯内熔丝已断，原先发光是因熔断时金属粉沾上石　英砂传过来的虚电。修复保险后如果故障仍不消失，继续检查停止按纽，　限位开关，该回路的常闭触点，继电器等处，不是线头松脱就是接触不　良。这时可用～段短导线（绝缘的）将上述各点逐个短路，问题很快就能　找到。　１．５设备启动后，电机不转，但嗡嗡作响。这种现象一般有三种可能：一　是缺相；二是过载或电压过低；三是机械问题或电机本身内部问题。　其中短相最常见，三相电源线路中必有一相断线或断保险丝。检查　这种故障最快的办法是启动几下接触器，观察其三相接点是否都有大小　相等的火花，如果其中一相触点无火花，肯定就是那相断电。如果三相都　有较大的火花，故障就是埘载或机械问题。　１．６停机时，保险丝立断或自动开关跳闸。这是短路故障，可将电机与　线路断开，再合闸试验。如果这时电路正常，可检查是否电机烧毁，如果　安装正确，可以断定是电动机内部短路，多半是电机烧毁了，可进一步检　查电机。新装电机在安装保险丝时，保险丝不得过大，也不能过小，不要　认为保险丝放小一点就保险一些，因为在启动过程中电动机电流大，如　果熔断一相，电机将二相运转，可能将电机烧毁，这与保险丝安装不良多　有关系。关于自动开关跳闸，有时是由于过流继电器电流调得太小，可适　当将其电流调大一点，再用电表测量一下电机电源是否正常，就能判断　故障所在。　１．７运行中电机过热。可将手掌抚触电机外壳，试探其热度，如果手能　在电机表面停留５ｓ左右而不感烫手，则电机仍然可以继续运行，如果手　触后烫手不能停留，则电机过热，应停机检查。一般原因是负载过重、电　压太低、散热不畅、二相运转等，可一一查找，这时还要测量一下电机定　子电流是否超过额定值，三相电流是否平衡，再则可用兆欧表测备一下　电机定子是否有通地现象。　１．８电机停止后，仍嗡嗡作晌。例如：某次，吊车凸轮控制器已在零位，　电机仍发出嗡嗡叫声，查其原因是因为电机定子屋形连接的星点绝缘不　良，已经通地。凸轮控制器零位后只为两相电，还有一相电是商通电机　的。电流经过绕线至星点通地，于是嗡嗡作响。　２　故障诊断及处理的基本原则　当机床在运行中发生故障后，应立即切断电源进行检修。为了尽快　找出故障原因，判断与处理原则如下：　２．１调查故障现场。机床故障发生后，维修人员首先向机床操作者了解　机床在什么情况下出现故障。故障现象如何，操作者采取了什么措施。因　为机床操作者最熟悉本机床性能，最先了解故障发生的可能原因和部　位。有利于电气维修人员在此基础上利用有关电气工作原理，来判断故　障发生的原因。　２．２分析可能造成故障的因素。机床电气设备出现的同一故障现象，原　因是多种多样的，有可能是由于机械、电气控制系统等造成的。要准确地　判断故障出现的环节和造成故障的原因，必须罗列所有相关的因素。比　如，在磨床加工中，加工完毕并进行退磁操作后，工件不能从工作台下取　下，出现这种故障，其影响因素可能有以下几点：ａ．继电器ＫＡ２的常闭触　头接触不良　．接触器ＫＭ１２和继电器ＫＡ４的触头接触不良＿ｃ．晶闸管损　坏，无法正常触发。　２．３确定故障产生的原因。由于造成故障的因素很多，因此维修人员必　须利用该机床的资料、现场经验和判断能力以及维修人员的机、电和液　等综合技术知识及必要的测试手段，最后确定可能因素，然后通过必要　的实验逐一寻找，确定故障点。　２．４排除故障。找出故障点后，要针对不同故障情况和部位采取相应正　确的排除方法，不要轻易采用更换元件和补线等方法，更不要轻易改动　线路或更换规则不同的电器元件，以防产生人为故障。　３　常见故障的判断和处理方法　３．１直观法。这是～种最基本的方法，但要求维修人员有丰富的经验，　维修者通过问（机床操作着～些故障前后发生的情况）、看（观察～下熔　断器内熔丝是否熔断，电气元件及导线连接处有无烧焦痕迹）、听（电动　机、控制变压器、接触器运行中声音是否正常）、摸（机床电气设备运行～　段时间以后，切断电源用手触摸有关电器外壳或电磁线圈，试其温度是　否显著上升）、嗅（周围是否有烧焦气味）等感官功能诊断故障，另外注意　异常现象，观察可能发生故障的每个机床电器的表面情况，以缩小检查　范围。　３．２分析法。对于简单的电气线路，若发生故障可以采用直观法对仅有　的几个电器元件和几根导线诊断。但对于较复杂的机床电气设备应从电　气原理图进行分析。确定故障的可能范围。任何一台机床的电气控制线　路，总是由主电路和控制电路两大部分组成，而控制电路又可分为基本　控制电路或环节（如点动、正反转、减压启动、制动等）。分析时通常是从　主电路人手，了解机床各运动部件和机构采用了几台电机拖动，分析每　台电机中使用的接触器的主触头的连接方式，大致可以看出电机是否有　正反转控制，是否采用降压起动，是否有制动等。再找出相对应的控制电　路，联系到机床对控制线路要求和前面所学知识，逐步了解各个具体电　路由哪些电器组成，结合故障现象和线路工作原理分析，便可迅速找出　故障。　３．３试验法。如果通过直观法和分析法不能找出故障，可在不损伤电气　和机械设备的条件下采用通电试验，通过控制电路动作顺序来进一步查　找故障点，具体做法是：操作某一只按钮或开关时，线路中有关的接触　器、继电器将按规定的动作顺序进行工作。若依次动作到某一电器元件　发现动作不符，即说明此元件或其相关电路有问题，再在此电路中逐项　分析、检查，一般可发现故障。　３．４测量法。利用万用表、电笔、检验灯对故障范围内的　转９７页）

船舶电气设备故障现象及排除方法分析

船舶电气设备在日常运行中可能会出现各种故障现象。下面将分析几种常见的船舶电气设备故障现象及相应的排除方法。

1. 电气设备无法正常启动：电气设备无法正常启动可能是由于电源故障、控制电路故障或设备内部故障等原因造成的。排除方法包括检查电源接线是否松脱或断开，检查控制电路是否有异常或损坏，并检查设备内部是否有烧坏的元件。

3. 电气设备过热：电气设备在运行过程中可能会出现过热现象，这可能是由于过载、短路或散热不良等原因引起的。排除方法包括检查设备是否过载，更换适当的电阻或保险丝，增强散热措施等。

4. 电气设备频繁跳闸：电气设备频繁跳闸可能是由于电路过载、短路或电源故障等原因导致的。排除方法包括检查电路是否过载或短路，增加相应的熔断器或隔离开关，保证电源供应的稳定性。

5. 电气设备漏电：电气设备漏电可能是由于设备绝缘破损或接地故障导致的。排除方法包括检查设备绝缘是否完好，进行必要的修复或更换绝缘材料，并检查接地装置是否正常。

在排除电气设备故障时，需要注意以下几点：

1. 安全第一：在排除故障时，必须确保自身安全。切勿接触带电部分，使用绝缘工具和防护设备。

2. 全面检查：对故障设备进行全面的检查，包括电源线路、控制电路和设备内部等。排除故障时，应从简单到复杂，逐个排查可能的问题。

3. 合理修复：根据故障原因选择合适的修复方式，可以是更换元件、修复电路或调整控制参数等。修复后应进行测试，确保设备能够正常运行。

在船舶电气设备故障排除过程中，需要有系统性的分析和一定的专业知识。合理的排查方法和措施可以提高故障排除的效率，确保船舶的正常运行和船员的安全。

第１２卷　２０１２生　第５期　５月　中　国水运　Ｃｈ　ｉ　ｎａ　Ｗａｔｅｒ　Ｔｒａｎｓｐｏｒｔ　Ｖ０Ｉ．１２　Ｍａｙ　Ｎｏ．５　２０１２　

小型船舶电气设备故障分析及处理方法　

薛　宇　

（佛山海事局，广东佛山５２８０００）　

摘要：小型船舶电气设备的故障会对船舶的安全形成极大的安全隐患，也对船舶的正常运行造成巨大的影响。随着经　

济技术的发展，应用在船舶上的各种新型电气设备日渐增多，也为在船舶电气设备故障的排查与处理上提出了新的要求，　

只有对船舶电气设备的故障的分析、查找与处理方法进行学习与掌握，才能保证船舶正常运行，保证使用者的安全。　关键词：船舶电气设备；故障分析；处理方法　中图分类号：Ｕ６６５　文献标识码：Ａ　文章编号：１００６—７９７３（２０１２）０５—００７１－０２　

小型船舶的电气设备主要包括电站、电力控制系统、自　动化系统、信号及照明系统、通信系统等，由这些所组成的　

船舶的电气设备对于船舶的正常运行以及安全有着至关重要　的作用。它们在使用中有一些特点：嵌入性与服务性，船舶　

上几乎所有的结构、设备中都有电气设备的渗入，同时随着　人们对舒适的要求更高，电气设备的服务性也得以凸显；先　

进的技术性，随着经济科技的发展，各类高新科技的电气设　

备在船舶上也得到广泛的应用；故障突然性，由于船舶的电　气设备的特殊工作环境，再加上其电气设备的故障不易被发　

现，所以常常会发生突然的电气故障。　由此可以看出，小型船舶的电气设备呈现出高科技的发　

展趋势，这就要求使用者在对电气设备故障的排查与处理上，　

不断掌握新方法，才能适应目前小型船舶在发生故障时的处　理要求。　

一、小型船舶电气设备的常见故障　１．总配电板　

（１）出现裂纹、开裂都会影响在配电板之上的设备正常　

运行，因主配电板通常会受到振动影响，所以它的故障往往　发生在振动强烈的位置，所以要对振动引发的原因加以检查　

并及时排除。　（２）接触不良，灰尘颗粒是引发接触不良的主因，所以
