Arcgis使用技巧

  • 格式：pdf
  • 大小：734.49 KB
  • 文档页数：6

Arcgis使⽤技巧

1.裁剪图⽚

添加数据⾯A,B后，单击window--arctoolbox，单击Analysis Tools⽬录下的Extract，选中并点击clip命令，点击clip后弹出如图⽰填写：被裁切的在第⼀个input feature，按照什么模样裁切在第⼆个clip feature，裁切完成后数据保存路径为第三个outputfeature class。

2.保存为相对路径

打开gis 在⼯具条中选中file（⽂件），在选择document properties（⽂档属性），在出来的对话框中选择data source option（数据源选项）选择红框中的选项，如果要以后所有的⽂档都保存相对路径就将蓝框中也勾选（建议勾选），这样就完成了。3.分割shp地图

1.从“⽂件”菜单下找到“添加数据”然后选择“添加数据”或者直接从⼯具栏上找到单击进⾏添加。这⾥以中国地图为例，我们要得到湖北省地图。2.开始编辑假设你是中⽂版arcgis

则应在⼯具栏找到，英⽂版的找到名为editor的⼯具即可，⾸先保证你添加该⼯具，若没有添加，⿏标右键单击菜单栏或者⼯具栏空⽩处，找到编辑器（editor）。3.点击开始编辑，选择不需要的地区，单击键盘delete键或者右键选择“删除”，如果你难以确定你的⽬标区域，你可以在内容列表中右键单击该图层找到“属性”，单击后再“标注”中选择“标注字段”为你想要做的标注，如name，将“标注此图层中要素”勾选，确定后，地图将显⽰name标注，便于找到⽬标区域。4. 最后得到的编辑完的图形，在内容列表中右键单击图层选择“数据”-“导出数据”，更改“输出要素类”的路径并命名。⾄此⼯作基本完成。5.回到⼯具栏中“编辑器⼯具”单击停⽌编辑，不保存编辑即可（主要是不破坏原始图层）。我学习了⼀种更简单的⽅法，打开图层后，选择“analysis tools”>"extract">"select",直接在sql表达式中输⼊“name”(或者其他关键字)=‘湖北’（以湖北为例），即可快速得到湖北地图，还是⾃⼰知识太浅薄了。若想选择多个地区，直接⽤or相连即可4.怎么修改属性表字段名称

1.乡镇名字更新，直接在dbf表⾥修改。

1.打开ArcCatalog，选择左上⾓的链接⽂件夹，选择你存放数据的⽂件夹。找到你的shp⽂件，并点击。点击preview，再点击对话框下⽅下拉菜单中的table，

出现该shp数据的属性这⾥我们假如⽬的是把“NAME”字段改为中⽂“名字”。点击红⾊标出的箭头，选择添加字段。

为添加的字段附属性。点击确定。

然后选择左下⾓的ArcToolbox，依次打开数据管理⼯具，字段，计算字段。

填⼊如下信息，输⼊表选择你要改的shp数据，字段名选择新建的字段，表达式选择要改的原字段。点击确定，稍等⼀会，左下⾓出现如图带对勾

的计算字段则成功。1.打开ArcMap，选择"Add Data"，加⼊刚才修改了字段的属性表；选择"Editor"－>"start editing"进⾏对属性表编辑操作;

2.在ArcMap的左侧窗⼝中选择修改的属性表，右击选择"open",打开"Attributes of (属性表名)"。在"Attributes of (属性表名)" 窗⼝中，选中新⽣成的字段A，右击，选择Field Calculator，在弹出的对话框(Field Calculator)中，双击左上⽅窗⼝中的字段名B（此处记为B，被替换的），同时选择相应的type (具体问题具体选择)。在左下⽅的窗⼝中就⾃动添加字段名B, 显⽰为：A=[B], 单击ok, 就能把字段名为B的数值附加到字段名为A中了。到此，就完成了间接将字段B重命名为字段A的⼯作。

3.(删除字段B) 在"Attributes of (属性表名)" 窗⼝中选择字段B, 右击，选择"Delete Field", 弹出提⽰对话框，是否确认要删除"B“字段，点击“是”，字段B就从属性表中删除了。5.关联属性表

Join

6.融合属性表和图层将两个要合并的图块命名为相同的名字，并且属性设置为相同，点开ARCtoolbox，找到datamanagement,展开这个⼯具箱，找到generalization这个⼦⼯具箱，点击展开，找到dissolve命令。也可以在⼯具条上的Geoprocessing这个下拉框⾥找到dissolve命令。

7.分等级上⾊

1.图层右击-properties-symbology

2.可以指定值上⾊也可以分等级上⾊。其中，⼿动分级，点击classify-下拉选择manual-右侧break values设置成⾃⼰想要的就可以。8.出图

1.图例、标题在菜单栏insert中插⼊。

2.出图设置成PDF格式较好。

9.⼟地利⽤编号表⽰的⼟地利⽤类型

1.以2开头为林地，24为园地

2.以3开头为草地

3.以4开头为⽔域

4.以5开头为建设⽤地和居民地

5.以6开头为荒地，未利⽤地

6.以11开头为⽔⽥

7.以12开头为旱地

10.栅格转⽮量

选择tool box-conversion tools-from raster-raster to polygon11.重分类

栅格数据Spatial analyst --reclassify12.⽮量计算⾯积

spatial statistics tools——Utilities——calculate area，统计⼯具：Summary Statistics (Analysis)

13.显⽰经纬度

view-data frame properties,Units中当前的显⽰（Display）为⽶（Meters）.通过其右侧的下拉三⾓形将其改为Degree MinutesSeconds（度分秒-经纬度）显⽰。

14.输出属性表

在属性表⾥--option---export15.定义地理坐标系

1.ArcToolbox--data management tools---projections and transformations--define projection，定义坐标系，Geographic 是定义地理坐标系；projected 是定义投影坐标系http://www.doczj.com/doc/f3b1e616dbef5ef7ba0d4a7302768e9951e76e96.html yers --properties--coordinate system 查看投影信息16.添加投影

ArcToolBox -> Data Management Tools -> Projections and Transformations->

1.⽮量⽂件：Feature -> Project ,弹出Project对话框，选择需添加投影的图层，点击Output Coordinates System右侧下拉菜单，选择投影。

栅格⽂件Raster-> Project Raster17.叠加图层

打开软件，添加数据，运⾏arctoolbox

展开Analysis Tools—>Overlay，找到Union命令

双击Union，弹出如下对话框。具体操作：input features ：添加的图层。

out feature class：设置结果的存储路径和⽂件名称。

join attribute ：属性联合的⽅式。默认为All。

XY：默认即可。gaps allowed：是否允许有空隙，默认为选中状态。

设置完成后点击OK按钮18.⽤mapgis进⾏直⾓坐标和经纬度坐标转换

⼀、直⾓坐标转经纬度（⼤地坐标---地理坐标）

将需要转换的直⾓坐标另存为txt⽂本格式，如下图格式：

⼤地坐标系，⼀般是x7位，y6位，转换时txt⽂件中6位的写在前⾯，如“679443”=“17679443”，“17”为分带号，可以省略不写。

1、“打开mapgis”——“实⽤服务”——投影变换——“p投影转换”——“U⽤户投影转换”——弹出对话框，如图

2、点击“打开⽂件”，选择步骤1中保存的txt⽂件，如图

选中对话框中任意⼀个坐标，点“⽤户投影参数”，如下图设置后，再点击确定

注意椭球参数选择：选择你需要转换的坐标是54就选54坐标系，是80就选80坐标系

点“结果投影参数”，如下图设置后，再点击确定

“⽤户投影参数“和”结果投影参数”都设置好后，点“写到⽂件”，保存后将⽂件名后缀改成“txt”，打开TXT⽂件就能看到坐标转换结果了。

经纬度转直⾓坐标（地理坐标——⼤地坐标）步骤和参数设置同上

合集下载

ArcGIS小技巧——提取面要素的质心点

ArcGIS小技巧——提取面要素的质心点

ArcGIS⼩技巧——提取⾯要素的质⼼点

如下图，现在要做这样⼀件事，提取⾯图层中每⼀个图斑的质⼼点，然后使⽤质⼼点提取图层中的⼀个属性值，并在此基础上进⾏克⾥⾦插

值，⽣成该属性的空间插值图。当然，今天这段⽂字主要简单说⼀下怎样提取⾯图层的质⼼点，其他的操作也都很简单，如果需要可以给我

留⾔，以后再做补充。放⼀张论⽂⾥的图

关于质⼼点的提取，ArcGIS是没有专门的⼯具来⼀次性完成的，所以，我们需要经过以下⼏个步骤完成这项任务。

1.建⽴字段，提取质⼼点坐标

找到需要创建质⼼点的⾯图层→打开⾯图层属性表→添加字段→填写字段名（这⾥填写为X），数据类型选择双精度→重复以上步骤添加新的

字段，命名为Y，数据类型选择双精度

字段建⽴好之后

在属性表中找到新建的字段X，在该列最上⾯右键→计算⼏何（在⾮编辑状态下会遇到警告，这⾥直接选是就可以了）→属性选择质⼼的X坐

标，单位使⽤默认的m就好（如果你的单位是⾓度值或者未知，就检查⼀下图层或数据框的坐标系）→点击确定

2.导出属性表

操作如下动图，这⾥选了保存为.txt⽂件

3.根据X、Y坐标创建点图层

操作如下图，这⾥注意坐标系的选取要和你提取的坐标⼀致，如果之前提取的是地理坐标系，这⾥也要选择⼀个地理坐标系，否则会出错

展点以后该图层只是临时的，最好不要直接进⾏分析处理，先保存为⼀个新图层是不错的选择！

好了，展点就到这⾥

我会在公众号分享ArcGIS操作和Python的⽂章，感兴趣的可以关注⼀下

arcgis拐点标注技巧 -回复

arcgis拐点标注技巧 -回复

arcgis拐点标注技巧 -回复

在ArcGIS中拐点标注是一项非常重要的技巧，它能够帮助我们更好地理解和分析空间数据。在本文中，我将一步一步地回答有关ArcGIS拐点标注的问题，并分享一些实用的技巧。

第一步：了解什么是拐点标注

拐点标注是在ArcGIS中用于标记图形中的拐点或分岔点的一种技术。拐点通常是指线段或多边形中的转折点，而分岔点是指线段或多边形中的分叉点。通过对拐点进行标注，我们可以更直观地了解图形的结构和特点，从而更好地分析和解释空间数据。

第二步：准备工作

在开始拐点标注之前，我们需要先准备一些数据。这些数据可以是线段或多边形，可以是自己绘制的，也可以是从其他数据源导入的。确保数据的准确性和完整性是非常重要的，在进行拐点标注之前，最好先对数据进行清理和修复。

第三步：选择合适的工具和方法

在ArcGIS中，有很多工具和方法可以用来实现拐点标注。下面列举了一些常用的工具和方法：

1. 点密度插值（Point Density）

点密度插值工具可以用来识别线段或多边形中的拐点和分岔点。它通过计算每个点周围的密度值来确定拐点的位置。使用该工具可以得到一个密度表面，再通过设置阈值来提取拐点。

2. 空间统计工具（Spatial Statistics） 空间统计工具可以用来分析线段或多边形中的拐点和分岔点的空间分布特征。其中一种常用的空间统计方法是核密度分析（Kernel Density），它通过对拐点进行核密度估计来得到一个光滑的密度表面。

3. 几何网络分析（Geometric Network Analysis）

几何网络分析是一种基于网络模型的分析方法，可以用来分析线段中的拐点和分岔点的连接关系。通过在网络中对拐点进行路径分析，可以得到拐点之间的距离、方向和路径等信息。

4. 符号化和注记（Symbolization and Annotation）

符号化和注记是一种直观的方式来标注拐点和分岔点。在ArcGIS中，可以使用符号库和注记工具来为拐点添加符号和文本标注。这种方法特别适用于简单的线段或多边形。

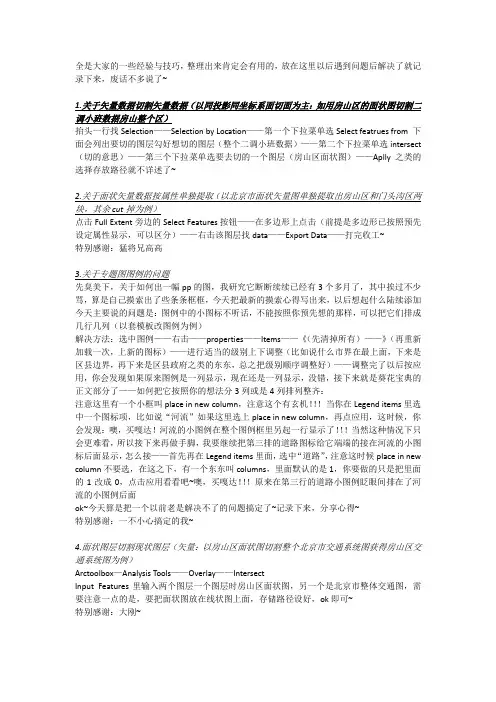

Arcgis使用经验与技巧

Arcgis使用经验与技巧

全是大家的一些经验与技巧，整理出来肯定会有用的，放在这里以后遇到问题后解决了就记录下来，废话不多说了~

1.关于矢量数据切割矢量数据（以同投影同坐标系面切面为主：如用房山区的面状图切割二调小班数据房山整个区）

抬头一行找Selection——Selection by Location——第一个下拉菜单选Select featrues from 下面会列出要切的图层勾好想切的图层（整个二调小班数据）——第二个下拉菜单选intersect（切的意思）——第三个下拉菜单选要去切的一个图层（房山区面状图）——Aplly之类的选择存放路径就不详述了~

2.关于面状矢量数据按属性单独提取（以北京市面状矢量图单独提取出房山区和门头沟区两块，其余cut掉为例）

点击Full Extent旁边的Select Features按钮——在多边形上点击（前提是多边形已按照预先设定属性显示，可以区分）——右击该图层找data——Export Data——打完收工~

特别感谢：猛将兄高高

3.关于专题图图例的问题

先臭美下，关于如何出一幅pp的图，我研究它断断续续已经有3个多月了，其中挨过不少骂，算是自己摸索出了些条条框框，今天把最新的摸索心得写出来，以后想起什么陆续添加

今天主要说的问题是：图例中的小图标不听话，不能按照你预先想的那样，可以把它们排成几行几列（以套模板改图例为例）

解决方法：选中图例——右击——properties——Items——《（先清掉所有）——》（再重新加载一次，上新的图标）——进行适当的级别上下调整（比如说什么市界在最上面，下来是区县边界，再下来是区县政府之类的东东，总之把级别顺序调整好）——调整完了以后按应用，你会发现如果原来图例是一列显示，现在还是一列显示，没错，接下来就是葵花宝典的正文部分了——如何把它按照你的想法分3列或是4列排列整齐：

注意这里有一个小框叫place in new column，注意这个有玄机！！！当你在Legend items里选中一个图标项，比如说“河流”如果这里选上place in new column，再点应用，这时候，你会发现：噢，买嘎达！河流的小图例在整个图例框里另起一行显示了！！！当然这种情况下只会更难看，所以接下来再做手脚，我要继续把第三排的道路图标给它端端的接在河流的小图标后面显示，怎么接——首先再在Legend items里面，选中“道路”，注意这时候place in new

fme在arcgis中的使用技巧

fme在arcgis中的使用技巧

fme在arcgis中的使用技巧

FME在ArcGIS中的使用技巧

FME是一款功能强大的数据转换工具，可以将不同格式的数据进行转换和处理。在ArcGIS中，FME可以作为一个插件使用，为用户提供更加便捷的数据转换和处理功能。下面介绍一些FME在ArcGIS中的使用技巧。

1. 安装FME插件

首先需要安装FME插件，可以在FME官网上下载并安装。安装完成后，在ArcGIS中打开“插件”菜单，选择“FME”选项，即可打开FME插件。

2. 导入数据

在FME插件中，可以通过“导入数据”功能将需要转换的数据导入到FME中。FME支持多种数据格式，包括Shapefile、CSV、Excel等。

3. 进行数据转换

在FME中，可以通过“转换”功能将数据进行转换。FME支持多种转换方式，包括格式转换、坐标系转换、属性转换等。用户可以根据需要选择相应的转换方式。

4. 设置转换参数

在进行数据转换时，需要设置相应的转换参数。例如，在进行坐标系转换时，需要设置源坐标系和目标坐标系。在进行属性转换时，需要设置相应的属性映射关系。

5. 运行转换

设置好转换参数后，可以通过“运行转换”功能将数据进行转换。FME会自动根据设置的转换参数进行数据转换，并生成转换后的数据。

6. 导出数据

转换完成后，可以通过“导出数据”功能将转换后的数据导出到指定的格式中。FME支持多种数据格式，包括Shapefile、CSV、Excel等。

总结

FME是一款功能强大的数据转换工具，在ArcGIS中的使用也非常方便。通过上述介绍的技巧，用户可以更加便捷地进行数据转换和处理。当然，FME还有很多其他的功能和技巧，需要用户自行探索和学习。
