水井地面施工方案模板

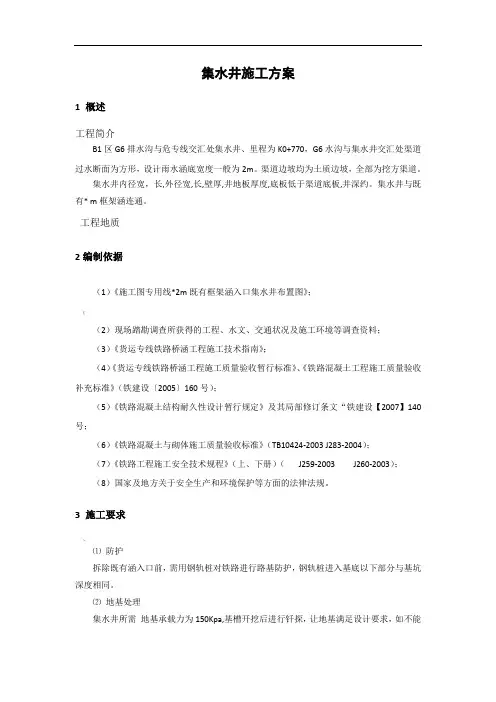

集水井施工方案

1 概述

工程简介

B1区G6排水沟与危专线交汇处集水井、里程为K0+770，G6水沟与集水井交汇处渠道过水断面为方形，设计雨水涵底宽度一般为2m。渠道边坡均为土质边坡，全部为挖方渠道。

集水井内径宽，长,外径宽,长,壁厚,井地板厚度,底板低于渠道底板,井深约。集水井与既有* m框架涵连通。

工程地质

2编制依据

（1）《施工图专用线*2m既有框架涵入口集水井布置图》；

{

（2）现场踏勘调查所获得的工程、水文、交通状况及施工环境等调查资料；

（3）《货运专线铁路桥涵工程施工技术指南》；

（4）《货运专线铁路桥涵工程施工质量验收暂行标准》、《铁路混凝土工程施工质量验收补充标准》（铁建设〔2005〕160号）；

（5）《铁路混凝土结构耐久性设计暂行规定》及其局部修订条文“铁建设【2007】140号；

（6）《铁路混凝土与砌体施工质量验收标准》（TB10424-2003 J283-2004）；

（7）《铁路工程施工安全技术规程》（上、下册）（ J259-2003 J260-2003）；

（8）国家及地方关于安全生产和环境保护等方面的法律法规。

3 施工要求

~

⑴ 防护

拆除既有涵入口前，需用钢轨桩对铁路进行路基防护，钢轨桩进入基底以下部分与基坑深度相同。

⑵ 地基处理

集水井所需 地基承载力为150Kpa,基槽开挖后进行钎探，让地基满足设计要求，如不能

满足另行处理。

⑶ 施工用水

施工用水以管道从项目部引入。

⑷ 施工用电

自备电箱、电线从项目部引入。

;

4 计划安排

⑴ 集水井施工：计划于 开始， 结束。

5 施工流程及施工工艺

集水井施工步骤：

测量放线→基坑开挖→垫层铺筑→底板钢筋制作安装→底板模板安装加固→底板混凝土浇筑→混凝土养护拆模→井壁钢筋制作安装→井壁模板安装加固→井壁混凝土浇筑→集水井盖板制作安装→集水井验收→土方回填压实。

第1篇

一、工程概况

本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。

二、施工目的

1. 降低地下水位，保证基坑施工安全；

2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；

3. 提高地基承载力，为后续施工创造有利条件。

三、施工方法

1. 井点降水方法选择

根据工程地质条件和施工要求，本工程采用轻型井点降水方法。轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。

2. 井点布置

（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。

（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。

3. 施工步骤

（1）施工准备：准备施工所需的材料、设备、工具等。

（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。

（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。

（4）连接总管：将井点管与总管连接，连接处采用胶带密封。 （5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。

（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。

（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。

四、施工质量控制

1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。

2. 总管连接：确保总管与井点管连接紧密，无渗漏。

3. 抽水设备：检查抽水设备运行正常，无异常噪音。

4. 观测记录：准确记录地下水位变化，为后续施工提供依据。

五、施工安全措施

1. 施工人员应佩戴安全帽、手套等防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

第一节 集水井施工工艺

一、施工准备工作

土方工程施工应严格按照设计规定的技术标准、地质资料、周围建筑物、地上、地下管线等资料精心组织..

1、认真制定施工方案 根据国家和地方的有关法律、法规、技术标准及设计要求;明挖敞开段的地质勘探资料以及周围建筑物和地下管线的详勘资料;认真地做好基坑施工方案;包括保护周围环境和围护结构的监控措施 ..

2、备足排除基坑积水的排水设备 为保证基坑开挖中不积水;并确保查清和排干基坑开挖范围的储水体、废旧水管及雨水等的积水;必须事先备好设备以防开挖土坡被冲坍;从而造成围护结构大幅度变形和地面大量沉陷的严重后果..

3、备好出土、运输和弃土条件 采用挖掘机坑内作业;自卸车运至指定弃土场..为保证基坑开挖中连续高效率出土;机械设备完好率必须达到100% ；弃土场要事先联系好并确定好汽车行走路线；加快开挖速度;减少土体挠动;确保达到周边环境和结构位移不超过规定警戒值范围 ..

4、基坑周边排水 在施工中沿基坑壁四周做临时排水沟;与市内排水管网接通;用来防止坑外水进入基坑..

二、集水井施工步骤：

测量放线→基坑开挖→垫层铺筑→底板钢筋制作安装→底板模板安装加固→底板混凝土浇筑→混凝土养护拆模→井壁钢筋制作安装→井壁模板安装加固→井壁混凝土浇筑→集水井盖板制作安装→集水井验收

1、测量放线

施工前根据平面布置图中集水井的位置及开挖坡比;在基坑顶部由测量放线;用白灰撒出基坑开挖开口边线..

2、 基坑开挖

⑴ 集水井基坑开挖

根据集水井开挖图;由基坑顶部根据开挖边线;四面放坡;采用无支护机械开挖;采用自卸汽车装运土;基坑底部预留20cm保护层;由人工根据集水井底部设计高程精确开挖..

⑵ 基坑降水

在集水井基坑开挖过程中;可在基坑开挖平台附近用铲开挖探坑观测地下水位及检测底部土样含水率;以便及时掌握地下水位及土层情况更好的指导下一步施工..如地下水位高于集水井底板高程;可在基坑坡脚处;布置轻型井点;间距1m;井管外斜;井管底部低于集水井井底高程1m一下;井管之间用塑料钢丝管连接;并连接至水泵;进行水泵降水以切断外部水源补给;直至基坑底部水位低于集水井底板;疏干地板土层再进行下一步开挖..

200米深水井施工方案

一、项目概述

本项目是为了满足地区居民的生活用水需求，计划建设一口200米深的水井。本方案将详细介绍水井的施工步骤、所需设备和材料、质量控制措施，以确保项目能够按时完成。

二、施工步骤

1.前期准备

在施工前期，需要进行现场勘察和测量，确定井口的位置。同时，还需要向相关部门申请施工许可，并制定施工时间表和工作计划。

2.设备安装

将钻井机搬至施工现场，进行设备的组装和安装。包括搭建钻机平台、固定钻机、接通钻机的供电和供水。

3.钻井

开始进行钻井作业，首先进行井眼钻进，使用锦标机冲击钻头，钻井直径为0.5米。

4.进行套管

在钻进一定深度后，进行套管工作。首先将套管下沉至井底，并高度定位，然后进行固定，然后再将套管注入水泥搅拌物，将其填充至井壁间隙，确保套管固定牢固。

5.复钻 在套管固定后，进行复钻，继续往深处钻井。此过程较前一次钻井复杂，需要采用特殊的冲击钻头。

6.开孔和取心

当钻进的深度接近200米时，进行开孔作业，使用特殊的开孔钻头进行作业。然后进行取心作业，取出地层的岩石样本进行分析。

7.完井

当井深达到200米，可以进行完井操作。首先安装水泵和管道，通过测试水泵工作是否正常，确保水井的通畅。

8.收尾

进行装修和清理工作，包括清理施工现场的杂物和废料，进行消防设施的安装，确保施工现场的整洁和安全。

三、设备和材料

1.钻井机和平台：用于进行钻井作业和操作钻机的工作平台。

2.钻头和套管：用于钻进和加固井壁，确保井壁的稳定性。

3.水泵和管道：用于将地下水抽出地面，并将其输送到居民的水池或水箱。

4.水泥和搅拌设备：用于固定套管和井口衬砌，确保井的结构完整和稳定。

5.消防设备：用于保护施工现场和确保施工过程的安全。

四、质量控制措施 1.施工人员培训：施工人员必须具备相关的工作经验和技能，确保施工质量。

2.设备维护和保养：对施工过程中的设备进行定期检查和维护，确保其正常运行。
