地下工程施工方案模板

1. 编制依据

1.1地下车库人防工程施工图纸；

1.2《建筑施工安全检查标准》JGJ-99；

1.3《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；

1.4《建筑施工高处作业安全技术规范》JGJ80-91；

1.5《建筑施工模板安全技术规范》JGJ162-2008；

1.6《建筑施工手册》第四版；

1.7《建筑结构荷载规范》GB50009-2001；

2. 工程概况

本工程为防地下车库，位于路，西临 。地下一层，建筑层高4.0m，建筑总长度，宽600m。总建筑面积6.57m 。人防工程防护等级为平战结合甲类五级。结构形式：框架结构。基础形式为独立柱基础加抗水板，基础上平标高为-5.0m，建筑地面标高-.600m,净高4.35m。

3. 模板工程施工方法

3.1模板方案选择

模板及其支架的搭设设计，力求做到搭设要安全可靠，顶板采用满堂脚手架形式、梁采用梁支撑架形式。

3.2模板安装、拆除施工方法

3.2.1梁模板及支撑形式：截面尺寸为50×13，架体高度4.5米。面板采用12mm 胶合面板，在木工加工场地制作施工现场组拼，内楞采用50×100 木方，间距200mm, 角部要求设置两个并排，方木要求立放。外楞采用圆钢管48×3.5围檩加固，竖向间距为600mm。采用可回收M14螺杆为对拉螺栓进行加固。梁底承重架采用扣件式钢管脚手架，由扣件、立杆、纵横水平杆组成，采用φ48×3.5钢管，立杆间距0.6m，立杆梁两侧对称布置，扫地杆距地面不大于200mm,纵横水平杆步距为1500mm，梁底加设2根支撑杆，底部同样设置纵横向扫地杆。梁下特别注意增加的立杆顶端横杆下的扣件要求设置两个防止竖向滑移。

顶板模板：平面最大尺寸为8400×8400，架体高度4.35米。面板采用12mm

胶合面板，内龙骨采用50×100 木方，间距250mm, 四周100mm设置两个并排方木，方木要求立放。板底承重架采用扣件式钢管脚手架，由扣件、立杆、纵横水平杆组成满堂脚手架，采用φ48×3.5钢管，立杆纵横间距0.9mm，扫地杆距地面不大于200mm,顶部纵横水平杆距楼板底100mm,扫地杆与顶部纵横水平杆中间的水平杆步距1500mm。剪刀撑的设计：沿支架四周外立面应满足立面满设剪刀撑；中部可根据需要并依构架框格的大小，每隔10--15m设置特别注意立杆顶端横杆下的扣件要求设置两个防止竖向滑移。

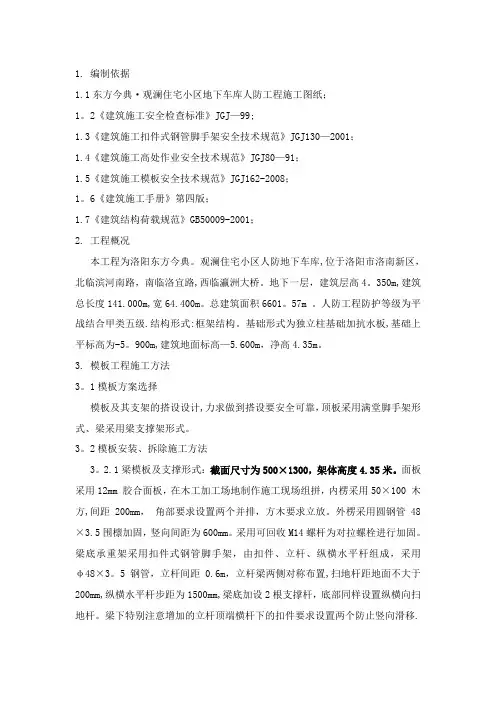

1. 编制依据

1.1东方今典·观澜住宅小区地下车库人防工程施工图纸；

1。2《建筑施工安全检查标准》JGJ—99;

1.3《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；

1.4《建筑施工高处作业安全技术规范》JGJ80—91；

1.5《建筑施工模板安全技术规范》JGJ162-2008；

1。6《建筑施工手册》第四版；

1.7《建筑结构荷载规范》GB50009-2001；

2. 工程概况

本工程为洛阳东方今典。观澜住宅小区人防地下车库,位于洛阳市洛南新区，北临滨河南路，南临洛宜路,西临瀛洲大桥。地下一层，建筑层高4。350m,建筑总长度141.000m,宽64.400m。总建筑面积6601。57m 。人防工程防护等级为平战结合甲类五级.结构形式:框架结构。基础形式为独立柱基础加抗水板,基础上平标高为-5。900m,建筑地面标高—5.600m，净高4.35m。

3. 模板工程施工方法

3。1模板方案选择

模板及其支架的搭设设计,力求做到搭设要安全可靠，顶板采用满堂脚手架形式、梁采用梁支撑架形式。

3。2模板安装、拆除施工方法

3。2.1梁模板及支撑形式：截面尺寸为500×1300，架体高度4.35米。面板采用12mm 胶合面板，在木工加工场地制作施工现场组拼，内楞采用50×100 木方,间距200mm， 角部要求设置两个并排，方木要求立放。外楞采用圆钢管48×3.5围檩加固，竖向间距为600mm。采用可回收M14螺杆为对拉螺栓进行加固。梁底承重架采用扣件式钢管脚手架，由扣件、立杆、纵横水平杆组成，采用φ48×3。5钢管，立杆间距0.6m，立杆梁两侧对称布置,扫地杆距地面不大于200mm,纵横水平杆步距为1500mm,梁底加设2根支撑杆，底部同样设置纵横向扫地杆。梁下特别注意增加的立杆顶端横杆下的扣件要求设置两个防止竖向滑移. 顶板模板:平面最大尺寸为8400×8400，架体高度4。35米。面板采用12mm

宜昌市将军路（江城大道~江南二路）市政工程及地下综合管廊工程 综合管廊模板支架方案

目 录

1、编制依据、原则、范围 .......................................... 1

1.1编制依据 ................................................... 1

1.2编制原则 ................................................... 1

1.3编制范围 ................................................... 1

2、工程概况 ..................................................... 1

2.1项目简介 ................................................... 1

2.2设计概况 ................................................... 1

2.3项目建设相关单位 ........................................... 2

3、模板支架设计方案 ............................................. 2

3.1设计说明 ................................................... 2

3.2顶板支架体系设计 ........................................... 2

3.3顶板模板体系设计 ........................................... 2

3.4侧墙、隔墙模板体系设计 ..................................... 3

目 录

.- 1 -

一、 工程概况

1.1 概述

工程名称：上海浦东新区宣桥镇三灶社区动迁配套商品房D块

工程地址：上海市宣桥地区，东到憩龙河，南对一号路，西临龙游大道，北面二号路

建设单位：上海龙灶置业有限公司

设计单位：上海都市建筑设计有限公司

勘察单位：上海海洋地质勘察设计有限公司

施工单位：嵊州市城东建筑工程有限公司

监理单位：上海同建工程建设监理咨询有限责任公司

1.2 工程概况

本工程为单建式地下车库，建筑层高3.6m，长168.8m，宽39.8m，总建筑面积5650m²，剪力墙结构。地下车库防水等级一级，耐火等级一级，设二个防火分区，四个防烟分区。战时为核6级常6级二等人员掩蔽部防护单元和一个120KW人防移动电站。

1.3 结构概况

地下车库基础垫层采用C20素混泥土，厚100mm，；基础底板采用C30砼，抗渗等级S6，厚450mm；墙体采用C30砼，抗渗等级S6，厚300mm；顶板采用C30砼，抗渗等级S6，厚450mm。柱子为600×600，C30Ps6砼浇筑。

二、 编制依据

2.1《建筑施工安全检查标准》JGJ-99；

2.2《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；

2.3《建筑施工模板安全技术规范》JGJ162-2008；

2.4《建筑施工手册》第四版； 目 录

.- 2 - 2.5《建筑结构荷载规范》GB50009-2001；

2.6《砼结构工程施工质量验收规范》 GB50204-2002；

2.7 PKPM模板设计计算软件

2.8相关工程施工图

三、模板工程方案设计

3.1模板材料选择

3.1.1 面板

现浇构件模板面板选用1800mm×900mm×18mm漆面胶合板。
