第1篇
配电房是电力系统中重要的组成部分，其安全运行直接关系到电力系统的稳定和用户的用电安全。然而，由于配电房内存在大量的电气设备和电缆，一旦发生火灾或爆炸事故，将造成极大的损失。因此，采取有效的防火防爆措施至关重要。本文将从以下几个方面介绍配电房的防火防爆措施。
一、配电房建筑设计
1. 建筑材料：配电房应采用不燃或难燃材料，如防火砖、防火玻璃、防火涂料等，以提高建筑物的耐火等级。
2. 建筑结构：配电房应采用框架结构或钢结构，以提高建筑物的抗震性能。
3. 门窗：配电房门窗应采用防火门窗，并设置必要的通风设施。
4. 电缆通道：电缆通道应采用防火隔板或防火墙进行隔离，防止火灾蔓延。
二、电气设备选型与安装
1. 设备选型：配电房内电气设备应选用符合国家标准的合格产品，并根据配电房的使用环境选择相应的防爆、防潮、防尘等性能。
2. 设备安装：电气设备应按照设计要求进行安装，确保设备之间的安全距离，并留有足够的维修空间。
3. 电缆敷设：电缆敷设应遵循“安全、可靠、合理”的原则，采用阻燃、耐火电缆，并做好电缆的固定和保护措施。
4. 接地：配电房内所有电气设备均应可靠接地，以防止因设备漏电而引发火灾。
三、防火防爆设施
1. 消防器材：配电房内应配备足够的灭火器、消防砂、消防水枪等消防器材，并定期检查和更换。
2. 自动灭火系统：配电房内可安装自动灭火系统，如气体灭火系统、泡沫灭火系统等，以实现火灾的自动扑救。
3. 防爆设备：配电房内应安装防爆电气设备，如防爆开关、防爆插座、防爆灯具等，以防止因电气设备故障引发爆炸。 4. 通风设施：配电房内应设置通风设施，如排风扇、通风管道等，以保持空气流通，降低火灾和爆炸风险。
四、安全管理制度
1. 安全教育培训：定期对配电房工作人员进行安全教育培训，提高他们的安全意识和操作技能。
2. 日常巡查：建立健全配电房巡查制度，定期对配电房进行巡查，及时发现和消除安全隐患。
总第１０６期２（Ｘ）７年第２期 山西冶日ＳＨＡＮＸＩＭＥＴＡＬＬｔ１ＲＣＹＴｏｔ吐１０６Ｎｏ．２，２０１）７文章编号：１６７２一１１５２（２（Ｘ）７）０２一０（）６１一０２电力电缆防火措施 康勇（太原钢铁（集团）有限公司，山西太原０３０（犯３）摘要：通过对引起电缆火灾原因的分析，提出合理有效的防火措施，以便有效地预防电缆火灾的发生，从而保证发、供电和电网的安全运行。关链词：电力电缆火灾绝缘中图分类号：ＴＮ９１３．３２文献标识码：Ａ收稿日期：２００７一０２一。 电力电缆是发电厂、变电站维持正常运行的重要组成部分，近年来，电缆火灾事故频繁发生。由于防火措施不完善，着火后蔓延很快，火势凶猛，难以扑灭，不但直接烧损了大量的电缆和设备，而且停电修复的时间很长，严重影响了工业生产和人民生活。 电缆火灾事故的成因既有运行因素，又有设计、安装留下的隐患，如设计考虑不周，没有按照防火规程要求安装，未采取足够的安全防火措施，工艺达不到要求等。止矽卜，职工安全防火教育不够，对安全防火的规章制度没有很好地执行等，也是造成电缆火灾事故的主要原因。１电缆火灾事故的成因 统计表明，外界火源引起的电缆火灾占总数的７５．８％。外部因素大致有以下几种：汽轮机油系统漏油，油喷到高温管道上起火，将其附近的电缆引燃；充油电气设备故障喷油起火，油流人电缆沟道而将电缆引燃；电缆沟、竖井的沟盖板保护罩不严密，电焊渣火花落入而将电缆引燃等等。 电缆绝缘损坏引起的火灾占总数的２４２％。主要原因有：电缆超负荷及短路而引起电缆着火；电缆隧道、沟道内积水严重，布置较低的电缆经常被水浸泡，使电缆绝缘损坏而引起短路，导致火灾；不注意电缆终端和中间接头的制作工艺，剥开的绝缘部分在空气中暴露的时间太长，使绝缘受潮，致使运行中爆炸、着火等。 虽然因电缆自身原因引起的火灾所占比例较小，但电缆常以电缆隧道（沟）、电缆夹层、竖井等方 作者简介：康勇，男，１％５年生，现在山西太钢集团公司电力厂从事消防管理工作，助理工程师。Ｔｅｌ：０３５１一３０１３７３３，Ｅ一ｍ苗１：ｌｇｋａｎ留伪１９＠１２６．ｃｏｍ式敷设，而电缆隧道多为地下建筑，初始火灾不易被人发现，因此，在电缆隧道里电缆内部原因引起的火灾最具有危险性。２防范措施２．１创造良好的运行环境 电缆沟、隧道要有良好的排水设施，如设置排水浅沟、集水井，并能有效排水，必要时设置自动启、停抽水装置，防止积水，保持内部干燥。电缆沟、隧道的纵向排水坡度值不宜小于１％一２％，至少应大于０．５％，防止水、腐蚀性液体或可燃性液体进人。电缆沟、电缆隧道宜自然通风，但当电缆正常负荷使隧道内空气温度高于４０一５０℃时，可采取自然排风和机械排风相结合的方式进行通风。通风系统的风机应与火灾探测器连锁，以保证隧道发生火灾时能自动停止送风。电缆隧道不得作为通风系统的进风道〔’Ｊ。 避免电缆防火门处于常闭状态，不能用防火隔板将电缆完全封闭，不能把电缆隧道盖板的缝隙封闭，以免影响电缆通风和散热。 另外，要有完善的防鼠、蛇窜人的设施，防止小动物破坏电缆绝缘引发事故。２．２加强电缆的预防性试验 电缆预防性试验不能只看试验数据是否合格，还应该对数据进行比较和分析，既可以和相同电缆的试验数据进行比较，也可以和本电缆历史试验数据进行比较，来探求试验数据的规律。如作直流耐压试验时，如果所测得泄漏电流值随试验电压值的升高或加压时间的增加而上升较快，或同相同电缆比较数值增大较多，或者和本电缆以前所测数据比较呈明显的上升趋势，或者三者之间的泄漏电流不平衡系数较大时，就应认真分析；如非试验方法不当所莽督奏黑黑能巷第３０卷Ｅ门１画１：ｙｅｊｉｎｓｘ＠１２６．ｃｏｍ引起时，可适当提高试验电压或延长试验时间，判断电缆是否符合继续运行条件。２．３加强对电缆头制作质量的管理和运行监控 据统计，因电缆头故障而导致的电缆火灾、爆炸事故占电缆内因事故总量的７０％左右，所以，必须严格控制电缆头制作材料和工艺质量。要求所制作的电缆头的使用寿命，不能低于电缆的使用寿命；接头的额定电压等级及其绝缘水平，不得低于所连接电缆的额定电压等级及其绝缘水平；绝缘头两侧绝缘垫间的耐压值，不得低于电缆护层绝缘水平的２倍。接头形式应与所设置环境条件相适应，且不致影响电缆的流通能力。电缆头两侧各２一３ｍ的范围内，应采用防火包带作阻火延烧处理汇２〕。 一般来说，电缆头是电缆绝缘的薄弱环节，所以，加强对电缆头的监视和管理是电缆防火的重要环节。终端电缆头不能放在电缆沟、电缆隧道、电缆槽盒、电缆夹层内，否则，必须登记造册，并使用多种监测设备进行监测。发现电缆头有不正常温升或有气味、烟雾时，及时退出运行，避免电缆头在运行中着火。各中间电缆头之间应保证足够的安全长度，两个以上的电缆头不得放在同一位置，电缆头同其他电缆之间应采取严密的封堵措施。２．４防止其他设备着火引燃电缆 对可能引燃电缆着火的设备必须采取相应措施：充油电气设备附近的电缆沟盖板要密封，防止设备故障失火时油流到电缆沟里引燃电缆；输煤、制粉系统附近电缆上的积尘要定期清扫，防止煤粉自燃引燃电缆；制粉系统的防爆门对着的电缆要有防火槽盒包装，防止防火门动作喷火引燃电缆；汽轮机机头下的电缆要用防火槽盒包装。２．５采用封、堵、涂、隔、包等措施 防火涂料具有涂层薄、不影响正常散热、能起到良好的隔热阻燃效果等特点，但也存在很多缺陷，因此，对电缆不宜大量采用涂刷防火涂料的方式阻燃，而应大量采用封、堵、隔方式。在采用封、堵、隔方式时，应注意以下问题： 第一，用封、堵、隔的办法，要保证单根电缆着火不延燃到多根电缆。电缆沟、电缆隧道内每６０一ｌｏｍ要设一道防火墙和防火门；竖井中分层设置防火隔板；电力电缆与控制电缆之间应设防火隔板等；控制电缆应采用全防火处理或采用阻燃电缆，以保证在任何紧急情况下主设备能安全地停止运转〔３〕。 第二，必须保证防火封堵的严密性和厚度。防火封堵不严密就失去了封堵作用，特别是电缆集中的地方，最好用软堵料以保证封堵严实。维护检查时，应及时将破坏的地方封堵还原。封堵材料厚度不够，电缆着火后火势会穿过封堵的材料蔓延。封堵材料的厚度应当与封堵面电缆根数成正比。 第三，防火封堵层要有足够的机械强度。因为电缆着火特别是发生电气短路，会引起空气的迅猛膨胀而产生一定的冲力，破坏机械强度低的防火封堵层，使防火封堵失去作用。２．６采用现代化的防火措施 水喷雾灭火系统是自动喷水灭火系统的一种。其喷头为旋转式叶片，水通过叶片时，使叶片旋转，形成雾状水喷向被保护区域，受热汽化，产生比原体积大１７０倍的水蒸汽，致使火灾区氧气体积浓度下降而灭火。与气体灭火系统相比，水喷雾灭火系统设备简单，灭火介质价格低廉。目前，水喷雾灾火系统被广泛应用于扑灭油浸电力变压器、电缆隧道等火灾。 高倍泡沫灭火系统发泡后体积增大６０倍以上，可迅速充满防护空间，以全淹没或覆盖方式灭火。泡沫绝热性能好并无毒，可用于扑救电缆火灾。３结语 减少电缆火灾事故必须健全安全管理制度，狠抓防火措施的落实和火灾隐患的整改，能最大限度地减少电缆着火和延燃的可能性，电缆火灾事故才会得到有效控制，从而保证电力系统的安全运行。 参考文献【１］时守仁电业火灾与防火防爆〔Ｍ］．北京：中国电力出版社， １９９９：６３一６８．【２〕何沛．大型水电站电缆系统的消防审核〔Ｊ］．现代消防与产品 研究，２１洲Ｘ）（７）：３２一３４．【３］何沛宝珠寺水力发电站消防工程存在的几个问题的探讨 〔Ｊ〕‘消防技术与产品信息，２００１（７）：２５－２８． （责任编辑：苗运平）

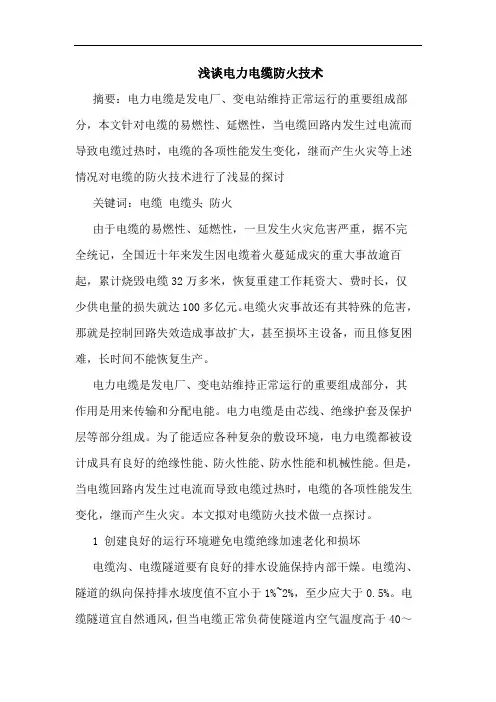

浅谈电力电缆防火技术
摘要：电力电缆是发电厂、变电站维持正常运行的重要组成部分，本文针对电缆的易燃性、延燃性，当电缆回路内发生过电流而导致电缆过热时，电缆的各项性能发生变化，继而产生火灾等上述情况对电缆的防火技术进行了浅显的探讨
关键词：电缆 电缆头 防火
由于电缆的易燃性、延燃性，一旦发生火灾危害严重，据不完全统记，全国近十年来发生因电缆着火蔓延成灾的重大事故逾百起，累计烧毁电缆32万多米，恢复重建工作耗资大、费时长，仅少供电量的损失就达100多亿元。电缆火灾事故还有其特殊的危害，那就是控制回路失效造成事故扩大，甚至损坏主设备，而且修复困难，长时间不能恢复生产。
电力电缆是发电厂、变电站维持正常运行的重要组成部分，其作用是用来传输和分配电能。电力电缆是由芯线、绝缘护套及保护层等部分组成。为了能适应各种复杂的敷设环境，电力电缆都被设计成具有良好的绝缘性能、防火性能、防水性能和机械性能。但是，当电缆回路内发生过电流而导致电缆过热时，电缆的各项性能发生变化，继而产生火灾。本文拟对电缆防火技术做一点探讨。
1 创建良好的运行环境避免电缆绝缘加速老化和损坏
电缆沟、电缆隧道要有良好的排水设施保持内部干燥。电缆沟、隧道的纵向保持排水坡度值不宜小于1%~2%，至少应大于0.5%。电缆隧道宜自然通风，但当电缆正常负荷使隧道内空气温度高于40～
50℃时，可采取自然排风和机械排风相结合的方式进行通风。通风系统的风机应与火灾探测器连锁，以保证隧道发生火灾时能自动停风，电缆隧道不得作为通风系统的进风道。
另外，要有完善的防鼠、蛇窜入的设施，防止小动物破坏电缆绝缘引发事故。
2 加强电缆的预防性试验
电缆预防性试验不能只看试验数据合格不合格，还应该对数据进行比较和分析。既可以和相同电缆的试验数据进行比较，也可以和本电缆历史试验数据进行比较，探求试验数据的规律。如作直流耐压试验时，如果所测得泄漏电流值随试验电压值的升高或加压时间的增加而上升较快，或同相同电缆比较数值增大较多，或者和本电缆以前所测数据比较呈明显的上升趋势，或者，三者之间的泄漏电流不平衡系数较大等，都应认真分析。如非试验方法不当所引起，则可适当提高试验电压或延长试验时间，判断电缆是否符合继续运行条件。
电气防火、防爆对策措施
1）危险环境的划分为正确选用电气设备、电气线路和各种防爆设施，必须正确划分所在环境危险区域的大小和级别。
（1）气体、蒸气爆炸危险环境。
根据爆炸性气体混合物出现的频繁程度和持续时间，可将危险环境分为0区、1区和2区。
通风状况是划分爆炸危险区域的重要因素。划分危险区域时，应综合考虑释放源和通风条件，并应遵循以下原则：
① 对于自然通风和一般机械通风的场所，连续级释放源一般可使周围形成0区，第一级释放源可使周围形成0区，第二级释放源可使周围形成1区包括局部通风），如没有通风，应提高区域危险等级，第一级释放源可能导致形成1区，第二级释放源可能导致形成2区。但是，良好的通风可使爆炸危险区域的范围缩小或可忽略不计，或可使其等级降低，甚至划分为非爆炸危险区域。因此，释放源应尽量采用露天、开敞式布置，达到良好的自然通风，以减低危险性和节约投资。相反，若通风不良或通风方向不当，可使爆炸危险区域范围扩大，或使危险等级提高。即使在只有一个级别释放源的情况下，不同的通风方式也可能把释放源周围的范围变成不同等级的区域。
② 局部通风在某些场合稀释爆炸性气体混合物比自然通风和一般机械通风更有效，因而可使爆炸危险区的区域范围缩小（有时可小到忽略不计），或使等级降低，甚至划分为非爆炸危险区域。
③ 释放源处于无通风的环境时，可能提高爆炸危险区域的等级，连续级或第一级释放源可能导致0区，第二级释放源可能导致1区。
④ 在障碍物、凹坑、死角等处，由于通风不良，局部地区的等级要提高，范围要扩大。另一方面，堤或墙等障碍物有时可能限制爆炸性混合物的扩散而缩小爆炸危险范围应同时考虑到气体或蒸气的密度）。
（2）粉尘、纤维爆炸危险环境。
粉尘、纤维爆炸危险区域是指生产设备周围环境中悬浮粉尘、纤维量足以引起爆炸，以及在电气设备表面会形成层积状粉尘、纤维而可能引发自燃或爆炸的环境。在GB420--1984标准中，根据爆炸性气体混合物出现的频繁程度和持续时间，将此类危险环境划为10区和11区。
