电线电缆防火措施

科学论坛　

Ｉ■　Ｃｈｉｎａ　ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｒｅｖｉｅｗ　

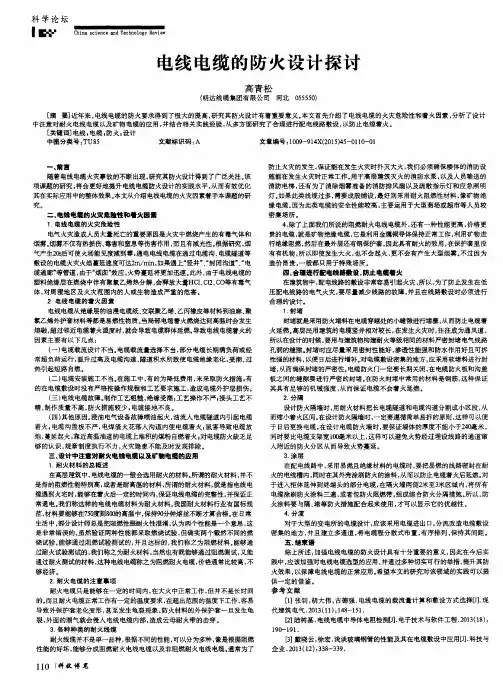

电线电缆的防火设计探讨　

高青松　

（明达线缆集团有限公司河北０５５５５０）　

［摘要】近年来，电线电缆的防火要求得到了极大的提高，研究其防火设计有着重要意义。本文首先介绍了电线电缆的火灾危险性和着火因素，分析了设计　中注意对耐火电线电缆以及矿物电缆的应用，并结合相关实践经验，从多方面研究了合理进行配电线路敷设，以防止电缆着火。　［关键词］电线，电缆，防火，设计　中图分类号：ＴＵ８５　文献标识码；Ａ　文章编号：１００９－９１４Ｘ（２０１５）４５－０１１０－０１　

一　前言　

随着电线电缆火灾事故的不断出现，研究其防火设计得到了广泛关注。该　项课题的研究，将会更好地提升电线电缆防火设计的实践水平，从而有效优化　

其在实际应用中的整体效果。本文从介绍电线电缆的火灾因素着手本课题的研　

究。　

＝．电线电缀的火灾危险性和●火因素　

１．电线电缆的火灾危险性　

电气火灾造成人员大量死亡的重要原因是火灾中燃烧产生的有毒气体和　

烟雾。烟雾不仅有热损伤、毒害和窒息等伤害作用，而且有减光陛。根据研究，烟　

气产生２瞻后可使火场能见度减到零，通电电线电缆在通过电缆沟、电缆隧道等　

敷设的电缆火灾火焰蔓延速度可达２玑　ｍ　，如果遇上“竖井　、“封闭沟道”、“电　

缆通廊　等管道，由于“烟囱　效应，火势蔓延将更加迅速。此外，由于电线电缆的　塑料绝缘层在燃烧中伴有聚氯乙烯热分解，会释放大量ＨＣＩ、０２、ｃＯ等有毒气　

体，对周围地区及火灾范围内的人或生物造成严重的信害。　

２电线电缆的着火因素　

电线电缆从绝缘层的油浸电缆纸、交联聚乙烯、乙丙橡皮等材料到油麻、聚　

氯乙烯外护套材料等都是易燃性物质。当局部电缆着火燃烧达到高温时会发生　熔融，超过邻近电缆着火温度时，就会导致电缆群体延燃。导致电线电缆着火的　

因素主要有以下几点：　

（一）电缆载流设计不当。电缆载流量选择不当，部分电缆长期满负荷或经　

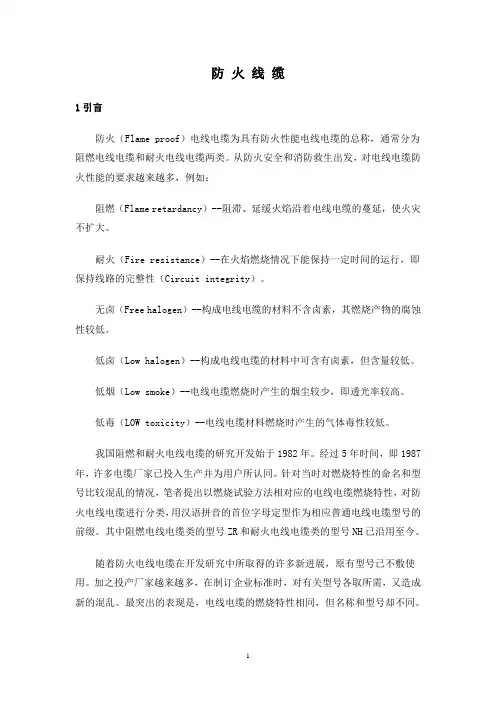

1 防 火 线 缆

1引言

防火（Flame proof）电线电缆为具有防火性能电线电缆的总称，通常分为阻燃电线电缆和耐火电线电缆两类。从防火安全和消防救生出发，对电线电缆防火性能的要求越来越多，例如：

阻燃（Flame retardancy）--阻滞、延缓火焰沿着电线电缆的蔓延，使火灾不扩大。

耐火（Fire resistance）--在火焰燃烧情况下能保持一定时间的运行，即保持线路的完整性（Circuit integrity）。

无卤（Free halogen）--构成电线电缆的材料不含卤素，其燃烧产物的腐蚀性较低。

低卤（Low halogen）--构成电线电缆的材料中可含有卤素，但含量较低。

低烟（Low smoke）--电线电缆燃烧时产生的烟尘较少，即透光率较高。

低毒（LOW toxicity）--电线电缆材料燃烧时产生的气体毒性较低。

我国阻燃和耐火电线电缆的研究开发始于1982年。经过5年时间，即1987年，许多电缆厂家已投入生产并为用户所认同。针对当时对燃烧特性的命名和型号比较混乱的情况，笔者提出以燃烧试验方法相对应的电线电缆燃烧特性，对防火电线电缆进行分类，用汉语拼音的首位字母定型作为相应普通电线电缆型号的前缀。其中阻燃电线电缆类的型号ZR和耐火电线电缆类的型号NH已沿用至今。

随着防火电线电缆在开发研究中所取得的许多新进展，原有型号已不敷使用。加之投产厂家越来越多，在制订企业标准时，对有关型号各取所需，又造成新的混乱。最突出的表现是，电线电缆的燃烧特性相同，但名称和型号却不同。 2 业内及用户强烈要求改变这个状况，希望对型号予以统一。为此，本文提出防火电线电缆型号的编制方法，供日后编制企业标准或行业标准参考。

2 防火电线电缆型号的编制原则

（1）一个型号对应于一个燃烧特性，有相应的试验方法和具体的指标可以考核，并用汉语拼音的首位字母表示，尽量简化。

ＥＬＥ　ＮＩＣＳ　Ｗ０ＲＬＤ・技术交流　

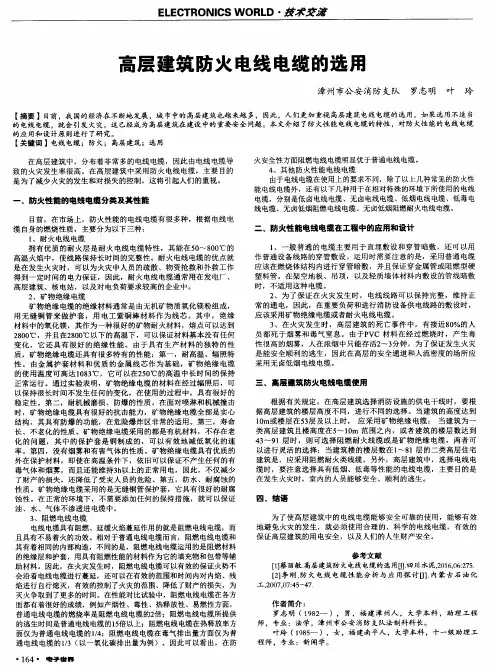

高层建筑防火电线电缆的选用　

漳州市公安消防支队罗志明　叶玲　

【摘要】目前，我国的经济在不断地发展，城市中的高层建筑也越来越多，因此，人们更加重视高层建筑电线电缆的选用。如果选用不适当　的电线电缆，就会引发火灾，这已经成为高层建筑在建设中的重要安全问题。本文介绍了防火性能电线电缆的特性，对防火性能的电线电缆　

的应用和设计原则进行了研究。　【关键词】电线电缆；防火；高层建筑；选用　

在高层建筑中，分布着非常多的电线电缆，因此由电线电缆导　致的火灾发生率很高。在高层建筑中采用防火电线电缆，主要目的　

是为了减少火灾的发生和对损失的控制，这将引起人们的重视。　

一．防火性能的电线电缆分类及其性能　

目前，在市场上，防火性能的电线电缆有很多种，根据电线电　

缆自身的燃烧性质，主要分为以下三种：　

１、耐火电线电缆　拥有优质的耐火层是耐火电线电缆特性，其能在５０￣８００￣Ｃ的　

高温火焰中，使线路保持长时间的完整性。耐火电线电缆的优点就　

是在发生火灾时，可以为火灾中人员的疏散、物资抢救和扑救工作　

得到一定时间的电力保证，因此，耐火电线电缆通常用在发电厂、　

高层建筑、核电站，以及对电负荷要求较高的企业中。　

２、矿物绝缘电缆　

矿物绝缘电缆的绝缘材料通常是由无机矿物质氧化镁粉组成，　用无缝铜管来做护套，用电工紫铜棒材料作为线芯。其中，绝缘　

材料中的氧化镁，其作为一种很好的矿物耐火材料，熔点可以达到　

２８００℃，并且在２８００℃以下的高温下，可以保证材料基本没有任何　

变化，它还具有很好的绝缘性能。由于具有生产材料的独特的性　

质，矿物绝缘电缆还具有很多特有的性能：第一，耐高温、辐照特　

性。由金属护套材料和优质的金属线芯作为基础，矿物绝缘电缆　的使用温度可高达１０８３℃，它可以在２５０℃的高温中长时间的保持　

正常运行。通过实验表明，矿物绝缘电缆的材料在经过辐照后，可　

以保持很长时间不发生任何的变化，在使用的过程中，具有很好的　

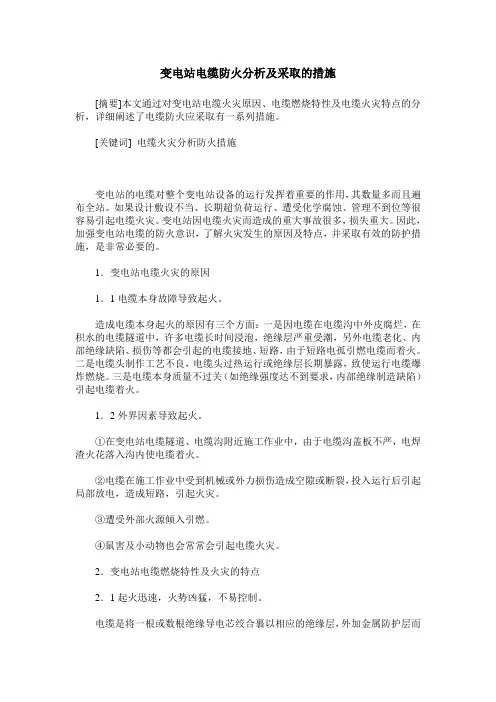

变电站电缆防火分析及采取的措施

[摘要]本文通过对变电站电缆火灾原因、电缆燃烧特性及电缆火灾特点的分析，详细阐述了电缆防火应采取有一系列措施。

[关键词] 电缆火灾分析防火措施

变电站的电缆对整个变电站设备的运行发挥着重要的作用，其数量多而且遍布全站。如果设计敷设不当、长期超负荷运行、遭受化学腐蚀、管理不到位等很容易引起电缆火灾。变电站因电缆火灾而造成的重大事故很多，损失重大。因此，加强变电站电缆的防火意识，了解火灾发生的原因及特点，并采取有效的防护措施，是非常必要的。

1．变电站电缆火灾的原因

1．1电缆本身故障导致起火。

造成电缆本身起火的原因有三个方面：一是因电缆在电缆沟中外皮腐烂，在积水的电缆隧道中，许多电缆长时间浸泡，绝缘层严重受潮，另外电缆老化、内部绝缘缺陷、损伤等都会引起的电缆接地、短路，由于短路电孤引燃电缆而着火。二是电缆头制作工艺不良，电缆头过热运行或绝缘层长期暴露，致使运行电缆爆炸燃烧。三是电缆本身质量不过关（如绝缘强度达不到要求，内部绝缘制造缺陷）引起电缆着火。

1．2外界因素导致起火。

①在变电站电缆隧道、电缆沟附近施工作业中，由于电缆沟盖板不严，电焊渣火花落入沟内使电缆着火。

②电缆在施工作业中受到机械或外力损伤造成空隙或断裂，投入运行后引起局部放电，造成短路，引起火灾。

③遭受外部火源倾入引燃。

④鼠害及小动物也会常常会引起电缆火灾。

2．变电站电缆燃烧特性及火灾的特点

2．1起火迅速，火势凶猛，不易控制。

电缆是将一根或数根绝缘导电芯绞合裹以相应的绝缘层，外加金属防护层而

成。绝缘层主要有油浸绝缘层、橡胶绝缘层、塑料绝缘层和无机层，由纸、布、棉纱、塑料、橡胶等可燃材料组成。一般情况下，变电站电缆多敷设在电缆沟、隧道、竖井内，电缆通常是以爆燃形式起火燃烧的，电缆着火后，火势顺着电缆线呈立体燃烧。电缆沟内有多层电缆并交叉叠放，这样就会形成立体燃烧，火势更快，一旦电缆沟内电缆发生燃烧，即使断电火势也很难控制。主要是因为电缆燃烧后首先是裹在电缆芯外部的橡胶绝缘层着火，火势顺着电缆向上下重叠的电缆蔓延燃烧，由于电缆沟空间狭小，电缆起火后电缆沟内无排烟系统工程，温度急剧上升，烟火交叉混合，加速火势蔓延。
