教科版九年级物理上册《变阻器》专项测试卷及答案

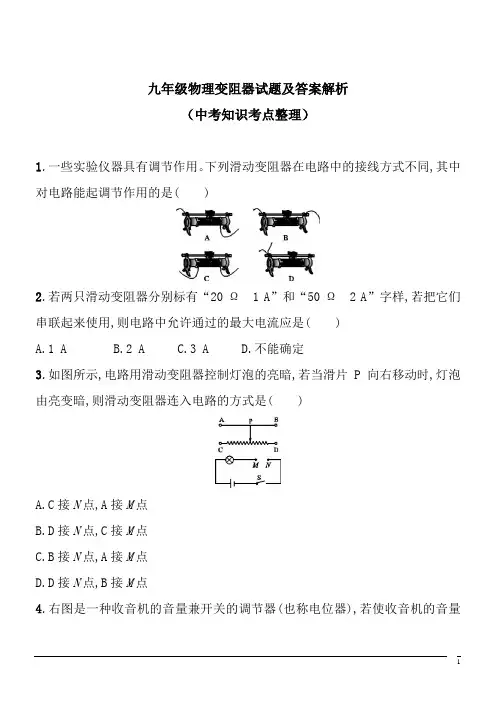

1 九年级物理变阻器试题及答案解析

（中考知识考点整理）

1.一些实验仪器具有调节作用。下列滑动变阻器在电路中的接线方式不同,其中对电路能起调节作用的是( )

2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是( )

A.1 A B.2 A C.3 A D.不能确定

3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是( )

A.C接N点,A接M点

B.D接N点,C接M点

C.B接N点,A接M点

D.D接N点,B接M点

4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量

2 最大,滑片P应置于图中的( )

A.a点 B.b点 C.c点 D.d点

5. 如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。握力为零时,滑片处于a端。L是一个电阻不变的指示灯,力量计由一个电流表改装而成。使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。有关此握力计下列的说法正确的是( )

A.握力越大灯泡越暗,力量计的示数越大

B.改装成的力量计的零刻度线就是原电流表的零刻度线

C.握力越大,电路总电阻越小,总电流越大

D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短

6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是( )

A.L1、L2都变暗

3 B.L1、L2都变亮

C.L1变暗,L2的亮度不变

D.L1变暗,L2变亮

7.(2018·北京中考)如图所示的电阻箱的示数是 Ω。

8.如图所示,电路中导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。这个实验说明铅笔芯是

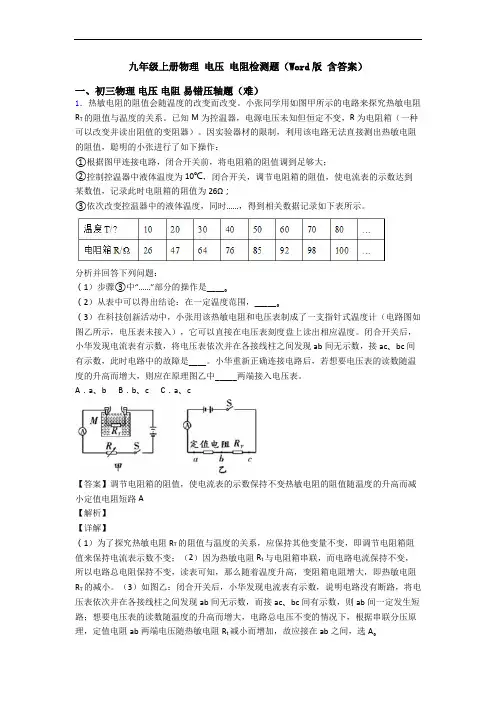

九年级上册物理 电压 电阻检测题（Word版 含答案）

一、初三物理 电压 电阻 易错压轴题（难）

1．热敏电阻的阻值会随温度的改变而改变。小张同学用如图甲所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：

①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；

②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；

③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：

（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c

【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A

【解析】

【详解】

（1）为了探究热敏电阻RT的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻Rt与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻RT的减小。（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻Rt减小而增加，故应接在ab之间，选A。

苏科版九年级物理变阻器同步测试题

一、单项选择题

1.如下图，假定要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，那么变阻器接入电路的方式可以是〔 〕

A. C接E，D接F B. C接E，B接F C. A接E，D接F D. Z接E，B接F

2.物理离不开生活，生活中无处没有物理．以下各种装置的原理不正确的选项是〔 〕

A. 滑动变阻器﹣﹣改动导体接入电路长度从而改动电阻 B. 汽车方向盘﹣﹣等臂杠杆原理

C. 电铃﹣﹣电流的磁效应 D. 远视眼镜﹣﹣凹透镜对光线有发散作用

3.图所示的电路，闭合开关后，当滑片P向左移动时，以下说法正确的选项是〔〕

A. 灯泡L变亮 B. 电压表示数变大 C. 电流表A1示数变小 D. 电路消耗的总功率变大

4.如下图，为一电阻箱结构表示图，下面关于此电阻箱接入电路电阻值大小的说法正确的选项是〔 〕

A. 只拔出铜塞a、b，接入电路电阻为7欧姆

B. 只拔出铜塞c、d，接入电路电阻为7欧姆

C. 要使接入电路电阻为7欧姆，只要拔出铜塞c、d才行

D. 将铜塞a、b、c、d全拔出，接入电路的电阻最小

5.有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。甲、乙导线粗细相反，甲比乙短；乙、丙两导线长短一样，乙比丙粗；丙、丁长短粗细相反；那么四根导线按其电阻大小陈列是( )

A. R甲＞R乙＞R丙＞R丁 B. R丁＞R丙＞R乙＞R甲

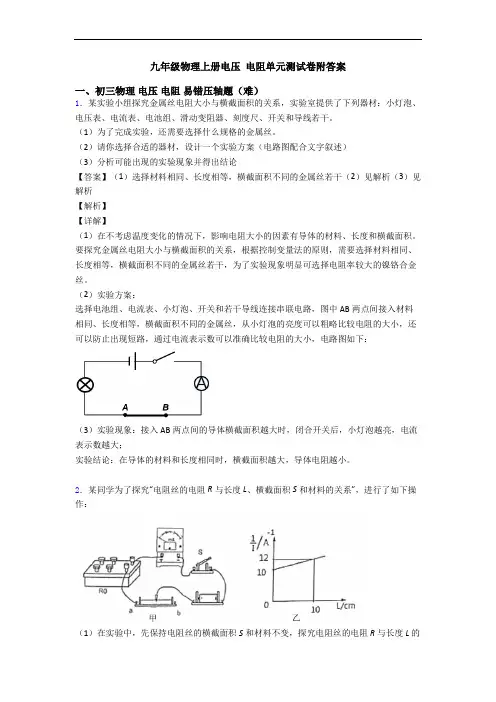

九年级物理上册电压 电阻单元测试卷附答案

一、初三物理 电压 电阻 易错压轴题（难）

1．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）

（3）分析可能出现的实验现象并得出结论

【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析

【解析】

【详解】

（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。要探究金属丝电阻大小与横截面积的关系，根据控制变量法的原则，需要选择材料相同、长度相等，横截面积不同的金属丝若干，为了实验现象明显可选择电阻率较大的镍铬合金丝。

（2）实验方案：

选择电池组、电流表、小灯泡、开关和若干导线连接串联电路，图中AB两点间接入材料相同、长度相等，横截面积不同的金属丝，从小灯泡的亮度可以粗略比较电阻的大小，还可以防止出现短路，通过电流表示数可以准确比较电阻的大小，电路图如下：

（3）实验现象：接入AB两点间的导体横截面积越大时，闭合开关后，小灯泡越亮，电流表示数越大；

实验结论：在导体的材料和长度相同时，横截面积越大，导体电阻越小。

2．某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作：

（1）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L 的

关系，这种方法叫做________法。

（2）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：

A．电源E (电压U=1.5V)

B．电流表A1 (量程 0-100mA)

C．电流表A2 (量程 0-0.6A)

D．电阻箱R0(阻值 0~999.9Ω)
