台背回填实施细则

精心整理

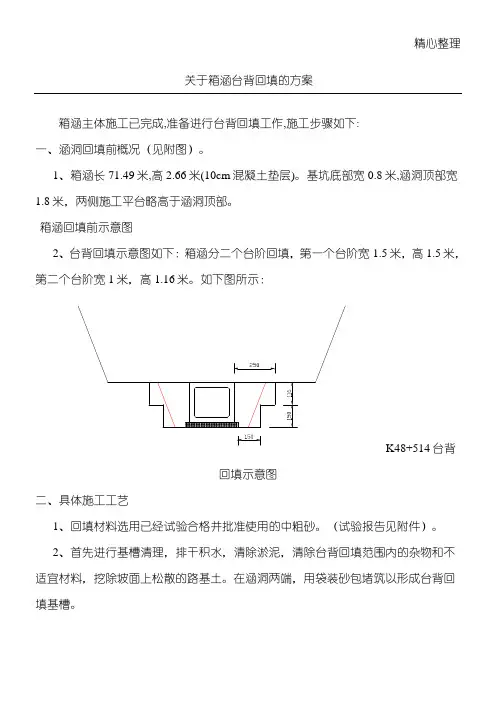

关于箱涵台背回填的方案

箱涵主体施工已完成,准备进行台背回填工作,施工步骤如下:

一、涵洞回填前概况（见附图）。

1、箱涵长71.49米,高2.66米(10cm混凝土垫层)。基坑底部宽0.8米,涵洞顶部宽1.8米，两侧施工平台略高于涵洞顶部。

箱涵回填前示意图

2、台背回填示意图如下：箱涵分二个台阶回填，第一个台阶宽1.5米，高1.5米，第二个台阶宽1米，高1.16米。如下图所示：

K48+514台背回填示意图

二、具体施工工艺

1、回填材料选用已经试验合格并批准使用的中粗砂。（试验报告见附件）。

2、首先进行基槽清理，排干积水，清除淤泥，清除台背回填范围内的杂物和不适宜材料，挖除坡面上松散的路基土。在涵洞两端，用袋装砂包堵筑以形成台背回填基槽。 精心整理

3、下一台阶回填完毕后，再进行上一台阶的开挖，以保证回填结合处路基土的密实度。

4、回填施工应分层填筑，每层松铺厚度不得超过200mm，台背回填前应按规定在台背上划上松铺厚度的标志或在台背两端挂线施工，严格控制松铺厚度不超过200mm。

5、在饱水情况下，采用插振法（如插入式振动棒）及平振法（如平板振动器）相结合的施工方法，做到表面平整美观，内在密实可靠。

6、台背回填的压实度从填方基底至路床顶面，每层均要求达到96％。自检合格并经监理报检合格后才能填筑下一层。

7、台背回填完毕后，必须在涵洞顶填土厚度超过0.5米后，才允许机械通过。

三、质量保证体系

1、对于本工程项目的施工，实行项目法管理。项目经理为质量第一责任人，项目总工程师为质量直接责任人，工程质量管理实行项目总工程师领导下的质检工程师负责制，对工程进行全面控制、检测、信息反馈和进行质量问题的处理。

质保体系运行机制和质量管理组织机构分别见图1-1：质保体系运行机制图；图1-2：质量保证管理组织机构图。 精心整理

单位质保办

项目质保部

业务指导管理线 图图1-1：质保体系运行机制图

高速公路三背回填施工实施细则

1、为规范台背回填施工，保证台背回填质量，特制定本实施细则。

1-1回填土工作必须在隐蔽工程验收合格后方能进行。严格报检制度，待监理工程师确认后方能进行下层填筑，同时做好隐蔽工程记录及照片档案。

1-2台背回填应设专人管理，并建立台背回填管理卡，监理工程师全过程旁站。在现场挂牌标识，标识内容包括项目名称、结构物桩号、开工日期、竣工日期、施工负责人、现场监理、填筑总层数等。

1-3回填处如有泄水孔或其他构筑物时，一定要按设计要求或设置碎石、粗砂或砾料层，以便达到泄水孔处过滤作用。

1-4墙趾部分的基坑,应及时回填压实,并做成向外倾斜的横坡。填土过程中,应防止水的浸害。回填结束后,顶部应及时封闭。

2、台背回填包含的部位主要有：涵洞（通道）台背回填；大、中、小桥桥台台背回填；挡土墙台背回填。

3、台背回填的材料：桥涵构筑物台背回填应选择适宜的材料并通过检验，除设计文件另有规定外，桥涵台背、锥坡、护坡各种填料，采用透水性材料如砂砾、碎石、碎石土等，或半刚性材料如石灰土等，或监理工程师同意的其它材料；填料的最大粒径不得超过50mm。不得采用含有泥草、腐殖物或冻土块的土、泥质页岩和粉质土等强度低，水稳性差的填料进行台背回填。挡墙填料选用砾石土或砂类土。

4、台背回填层厚及压实标准：台背回填（含锥坡、护坡）均应分层填筑, 并严格控制含水量，分层压实,分层检查。每层松铺厚度不宜超过150mm，并应在台背墙或明显地方用红油漆标明每层高度。涵洞两侧的回填与压实和桥台背后与锥坡的填筑与压实应对称或同时进行。检查频率为每50m2检验1点，不足50㎡时至少检验1点，每点都应合格，压实度满足设计要求。

5、台背回填的压实工具：所用机具应适应回填操作空间，若不适宜用大型压路机碾压时，应采用小型手扶振动夯或小型振动压路机压实；当洞顶覆土厚度小于0.5M时，涵顶及涵两侧填土在两倍孔径范围内也必须采用小型手扶振动夯或小型振动压路机压实；当涵顶覆土厚度在0.5~1.0M时，涵顶可通过施工车辆，但压路机必须采用静压。涵洞缺口填土,应在两侧对称均匀分层回填压实。如使用机械回填,则涵台胸腔部分及检查井周围应先用小型压实机械压实填好后,方可用机械进行大面积回填。

路基台背回填施⼯实施细则

国家重点公路杭州⾄兰州线

重庆奉节⾄云阳⾼速公路B18合同段路基台背回填施⼯实施细则

编制：唐栋梁李伟

复核：吕晓律

审核：胡平⽣

中铁⼤桥局集团三公司

奉云⾼速公路B18合同段项⽬经理部

⼆OO七年⼆⽉⼋⽇

⽬录

⼀、总则 (1)

（⼀）、施⼯前准备⼯作 (1)

（⼆）、施⼯过程控制 (2)

（三）、试验 (3)

（四）、台背回填范围确定 (3)

⼆、台背回填施⼯管理实施细则 (4)

（⼀）、台背回填施⼯⼯艺 (4)1、压实机械 (4)

2 压实⽅法 (4)

3 填料回填⽅式及与路基接头处理 (5)

4 、台背回填现场控制 (5)

5 、台背回填质量检测 (6)

（⼆）、台背回填施⼯过程中⼏个质量数据的控制 (6)

三、⽂明施⼯措施 (7)

四、安全、环境保护措施 (7)

㈠、安全保护措施 (7)

㈡、环境保护措施 (8)

路基台背回填施⼯实施细则

⼀、总则

路基台背回填的质量关系着路基的强度、不均匀沉陷和稳定性，并直接影响路⾯的质量，为确保路基施⼯质量达到设计要求，特制定本细则。

（⼀）、施⼯前准备⼯作1、我合同段在进场后，成⽴了B18合同段项⽬经理部，由经理部、⼯程部、测量组、质检部、安检部、试验室内、计经部、物机部、财务部等组成，另外再下设了路基⼯区，为路基台背回填的施⼯做好了充分的准备。在总体⼯程开⼯之前，我合同段对全线的导线点、⽔准点进⾏了复测，并得到监理⼯程师的认可。在该段路基台背回填之前，对路基中线及填⽅边线进⾏了放样。与之同时，对台背回填的填料取样并做了标准试验。2、机械设备数量和性能满⾜施⼯要求。具体进场主要机械设备见下页：

（⼆）、施⼯过程控制1、台背回填的两侧范围必须按下表进⾏控制。

2、台背回填应在隐蔽⼯程验收合格后进⾏，台背回填时对桥涵圬⼯的强度等要求，应按照《公路桥涵施⼯技术规范》有关规定进⾏。3、进⾏台背回填施⼯前，应⾸先清除构造物基础底⾯以下、以上的未压实

⼟，⽤灰⼟找平后⽤压路机横向压实，⾃检、验收合格后分层回填。4、台背回填填料应符合设计要求。

台背回填实施细则

一、背景介绍

台背回填是一种常用的土地整理和建设工程技术，广泛应用于土地开发、道路建设、水利工程等领域。本文将详细介绍台背回填的实施细则，包括施工前的准备工作、施工过程中的操作规范以及施工后的验收标准，以确保台背回填工程的质量和安全。

二、施工前的准备工作

1. 地质勘察：在进行台背回填前，应进行地质勘察，了解工程地区的地质情况，包括土壤类型、地下水位、地下岩层等，以便确定施工方案和采取相应的防护措施。

2. 施工图纸：根据工程设计要求，编制台背回填的施工图纸，包括回填的区域划分、回填土的种类和厚度等。

3. 施工材料准备：根据施工图纸确定需要的回填土种类和数量，提前准备好相关材料，并进行质量检验，确保符合施工要求。

三、施工过程中的操作规范

1. 施工现场布置：在施工现场周围设置围挡和警示标志，确保施工区域的安全，并设置必要的施工通道和临时设施。

2. 土壤处理：根据地质勘察结果，对回填土进行处理，包括筛分、破碎、拌和等，以提高土壤的均匀性和稳定性。

3. 回填施工：按照施工图纸的要求，将处理好的回填土按层次进行回填，每层回填后进行夯实，确保土层的稳定性和密实度。

4. 排水系统建设：根据工程需要，在回填土的底部设置排水系统，包括排水管道和排水井，以防止积水对土层稳定性的影响。 5. 施工质量控制：在施工过程中，定期进行质量检查，包括土壤的均匀性、密实度和排水系统的畅通性等，及时发现问题并进行修正。

四、施工后的验收标准

1. 土壤密实度：根据工程设计要求，进行土壤密实度的检测，确保回填土的密实度符合要求。

2. 排水系统功能：检查排水系统的畅通性和排水效果，确保排水系统能够有效排除积水。

3. 土壤稳定性：通过地质勘察和现场观察，评估回填土的稳定性，确保土层不会发生塌方或滑坡等安全问题。

4. 施工记录和报告：整理施工过程的记录和资料，编制施工报告，包括施工的时间、材料使用情况、质量检测结果等，作为施工验收的依据。
