孔板流量计的原理及应用

孔板流量计的工作原理

一、引言

孔板流量计是工业生产中常用的一种流量计，它通过测量流体通过孔板时的压差来确定流量大小，具有结构简单、使用方便、价格低廉等优点，被广泛应用于石油、化工、冶金、电力等领域。本文将从孔板流量计的结构和工作原理两个方面来详细介绍其工作原理。

二、孔板流量计的结构

1. 孔板

孔板是孔板流量计最关键的部件之一，它是一个圆形或方形的薄板，在中央钻有一个直径为d的小孔。由于小孔直径较小，因此通过小孔时会产生一个局部收缩现象，使得局部速度增加、压力降低。这种现象被称为“泊松效应”，是孔板测量原理的基础。

2. 进口与出口管道

进口与出口管道是将待测流体引入和导出到孔板处进行测量的通道。进口管道上游设置压力传感器，出口管道下游设置压力传感器。

3. 压力传感器

压力传感器是用于测量进口和出口处压差变化的装置，一般采用压电传感器、电阻应变式传感器等。

三、孔板流量计的工作原理

孔板流量计是利用泊松效应测量流体流量的一种方法。当流体通过孔板时，由于小孔直径较小，使得局部速度增加、压力降低。根据贝努利方程式，速度越大、压力越低。因此，进口和出口处压差变化与流量大小成正比关系。

1. 流体通过孔板时的压差

当流体通过孔板时，由于泊松效应，局部速度增加、压力降低。进口处压力为P1，出口处压力为P2，则它们之间的压差ΔP=P1-P2。

2. 流体通过孔板时的速度

根据连续性方程式可知，在相同时间内通过截面积相等的管道中的液体质量相等。因此，在小孔处截面积为A1时，液体质量为ρQ=A1v1ρ；在出口处截面积为A2时，液体质量为ρQ=A2v2ρ。其中v1和v2分别是进口和出口处的平均速度。

3. 流量计算公式

根据泊松方程式可知，在小孔处的压力降ΔP与流速v1之间成正比关系。因此，可以得到流量计算公式：Q=CdA1√(2ρΔP)；其中Cd是孔板的流量系数，A1是小孔截面积，ρ是流体密度，ΔP是进口和出口处的压差。

- 1 - 孔板流量计测量原理

在工业生产中，流体的流量是一个重要的参数，因为它决定了流体在管道中的流速和流量，从而影响了整个生产过程。因此，流量的测量对于工业生产来说是至关重要的。孔板流量计是一种常用的流量测量仪器，它能够测量各种流体的流量，具有测量精度高、结构简单等优点。本文将介绍孔板流量计的测量原理、结构和应用。

一、孔板流量计的测量原理

孔板流量计是一种差压流量计，它利用孔板在流体中形成压差来测量流量。孔板是一种具有特定流体力学形状的板，它的作用是将流体的动能转换成压力能，从而形成一个压差。当流体通过孔板时，它会在孔板的前后形成两个不同的压力，即静压和动压。静压是指流体在孔板前后的静态压力，动压是指流体在孔板前后的动态压力。由于孔板前后的流速不同，因此动压也不同，这就导致了压差的产生。

孔板流量计的原理是基于伯努利定理和连续方程。伯努利定理是流体动力学中的一个基本定理，它表明在不受外力作用的情况下，流体在不同位置的速度和压力之间存在一种平衡关系。连续方程则是流体力学中的另一个基本定理，它表明在一个连续的流体管道中，流体的质量流量在各个截面上是相等的。

在孔板流量计中，流体通过孔板时，它的速度会增加，从而导致动压的增加。同时，由于孔板的存在，流体的流道会变窄，从而导致静压的降低。这两个因素共同作用，导致了孔板前后的压差。根据伯努利定理和连续方程，可以得到以下公式： - 2 - Q=CdA2√(2ΔP/ρ)

其中，Q为流量，Cd为孔板流量系数，A2为孔板流道截面积，ΔP为孔板前后的压差，ρ为流体密度。

这个公式表明，孔板流量计的测量原理是基于压差和流量之间的关系，通过测量孔板前后的压差来计算流量。Cd是孔板流量系数，它是一个实验测量的结果，根据孔板的形状和流体的性质来确定。A2是孔板流道的截面积，ΔP是孔板前后的压差，ρ是流体的密度。

孔板流量计原理

孔板流量计是一种常用的流量测量仪器，广泛应用于各种工业领域中。它的原理是利用孔板的特殊结构，通过测量流体通过孔板时的压差来计算流量。本文将详细介绍孔板流量计的原理及其应用。

一、孔板流量计的结构

孔板流量计由孔板、压力取样管和差压变送器三部分组成。孔板是一种特殊的板状结构，通常由金属或塑料制成。它的中央有一个圆形孔洞，周围有一圈环形凸起，形成一个环形缝隙。当流体通过孔板时，会在孔洞处形成一个高速流动的区域，同时在环形缝隙处形成一个低速流动的区域。这种流动状态会导致孔板两侧的压力产生差异，从而可以通过测量差压来计算流量。

压力取样管是用来采集孔板两侧的压力信号的管道。它通常由两根细长的管子组成，一根管子连接孔板上方，另一根管子连接孔板下方。差压变送器是用来将压力信号转换成电信号的装置。它通常由一个压力传感器和一个电路板组成，可以将压力信号转换成标准的电信号输出。

二、孔板流量计的原理

孔板流量计的原理是基于伯努利定理和连续性方程。伯努利定理指出，在流体流动过程中，流体的动能、势能和压力之间存在一定的关系。连续性方程则是指在稳定的流动状态下，流体的质量流量是不变的。

当流体通过孔板时，会在孔洞处形成一个高速流动的区域，同时在环形缝隙处形成一个低速流动的区域。这种流动状态会导致孔板两侧的压力产生差异。根据伯努利定理，流体在高速流动区域的动能较大，势能较小，压力较低；而在低速流动区域的动能较小，势能较大，压力较高。因此，孔板上下两侧的压力差可以用来计算流体的流量。

根据连续性方程，流体的质量流量是不变的。因此，可以通过测量孔板两侧的压力差来计算流体的流量。具体的计算公式如下：

Q=CdA√(2ΔP/ρ)

其中，Q表示流量，Cd表示孔板的流量系数，A表示孔板的截面积，ΔP表示孔板两侧的压力差，ρ表示流体的密度。这个公式可以用来计算各种流体的流量，只需要根据实际情况选择合适的孔板和流量系数即可。

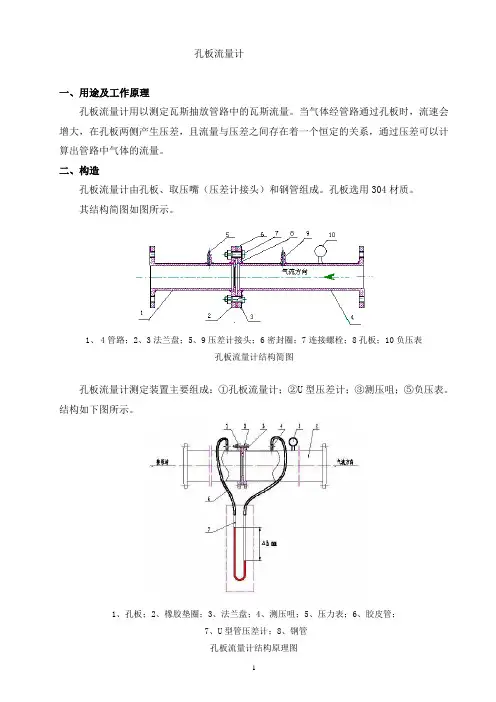

孔板流量计

一、用途及工作原理

孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。

二、构造

孔板流量计由孔板、取压嘴（压差计接头）和钢管组成。孔板选用304材质。

其结构简图如图所示。

1、 4管路；2、3法兰盘；5、9压差计接头；6密封圈；7连接螺栓；8孔板；10负压表

孔板流量计结构简图

孔板流量计测定装置主要组成：①孔板流量计；②U型压差计；③测压咀；⑤负压表。结构如下图所示。

1、孔板；2、橡胶垫圈；3、法兰盘；4、测压咀；5、压力表；6、胶皮管；

7、U型管压差计；8、钢管

孔板流量计结构原理图 三、规格

通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小。一般孔板压差Δh测量范围在100~1000Pa。详细见附录。

四、使用

孔板流量计先与管路连接固定好，然后将U型压差计灌半下水。排净玻璃管中的气泡后，将连接胶管插上。将两根胶管对折，一只手攥紧，将胶管的另两端插到流量计的测压咀上。插牢后攥胶管的手松开（要使两根管同步通气），稳定后按说明书读取压差，计算。

五、注意事项

(1) 在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度﹤1－2%；

(2) 安装孔板的管道内壁，在孔板前后距离2D的范围内，不应有凹凸不平，焊缝和垫片等；

(3) 孔板流量计的上游(前端)，管道直线长度≧20D，下游(后端)长度≧10 D；

(4) 要经常清理孔板前后的积水和污物，孔板锈蚀要更换；

(5) 抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。

六、管道抽放瓦斯量的计算

可采用下列简易公式对移动泵站最大抽气量进行计算：

qv = Kh

式中：qv— 气体体积流量，m3/min；

K — 孔板系数（出厂时已测定）；

Δh — U型管水柱压差，mm。若为水银柱，应乘以13.6。
