孔板流量计的原理介绍如下

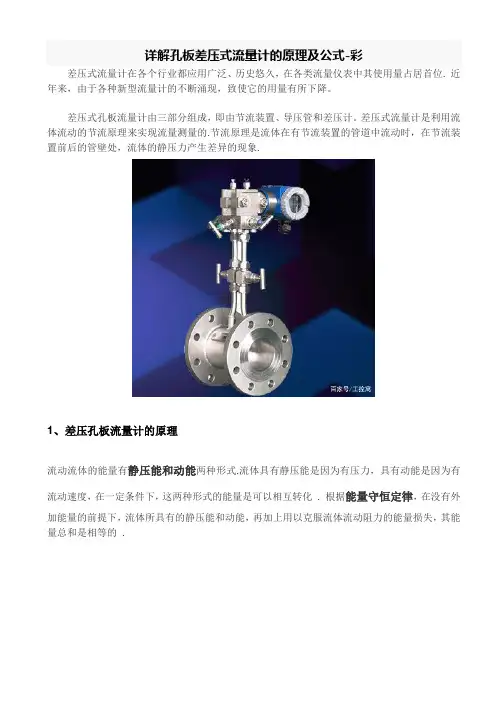

详解孔板差压式流量计的原理及公式-彩

差压式流量计在各个行业都应用广泛、历史悠久，在各类流量仪表中其使用量占居首位. 近年来，由于各种新型流量计的不断涌现，致使它的用量有所下降。

差压式孔板流量计由三部分组成，即由节流装置、导压管和差压计。差压式流量计是利用流体流动的节流原理来实现流量测量的.节流原理是流体在有节流装置的管道中流动时，在节流装置前后的管壁处，流体的静压力产生差异的现象.

1、差压孔板流量计的原理

流动流体的能量有静压能和动能两种形式.流体具有静压能是因为有压力，具有动能是因为有流动速度，在一定条件下，这两种形式的能量是可以相互转化 . 根据能量守恒定律，在没有外加能量的前提下，流体所具有的静压能和动能，再加上用以克服流体流动阻力的能量损失，其能量总和是相等的 . 图

2 表示在节流装置前后截面Ⅰ、Ⅱ及Ⅲ处流体压力与速度的分布情况.流体在到达截面Ⅰ之前，以一定的流速 v1流动，此时静压力为 p1. 在接近节流装置时，由于遇到节流装置的阻碍，使靠近管壁处的流体受到节流装置的阻挡作用，使部分动能转化为静压能，使得节流装置入口端面靠近管壁处的流体静压力升高，并且远大于管径中心处的压力，因此节流装置入口端面处产生一径向压差 .

在径向压差的作用下，流体产生径向加速度，从而使靠近管壁处的流体质点的流动方向倾斜于管道中心轴线，出现缩脉现象.由于受到惯性作用，流速的最小截面并不在节流装置的孔口处，而是经过节流装置之后仍继续收缩，到截面Ⅱ处流速达到最小，此时流速大，即 v2，之后流速又逐渐扩大，至截面Ⅲ后完全恢复，流速逐渐降到原值，即 v3=v1.

2、 差压孔板式流量方程推导

流体流经节流装置时，不对外做功，没有外加能量，流体本身也没有温度变化 . 在管道内流动的流体，对于管道中任意两个截面都符合伯努利方程，现选截面Ⅰ和Ⅱ（见图 2）进行分析。流体的伯努利方程：

从上式可以看出：流量与压力差

孔板流量计的工作原理

一、引言

孔板流量计是工业生产中常用的一种流量计，它通过测量流体通过孔板时的压差来确定流量大小，具有结构简单、使用方便、价格低廉等优点，被广泛应用于石油、化工、冶金、电力等领域。本文将从孔板流量计的结构和工作原理两个方面来详细介绍其工作原理。

二、孔板流量计的结构

1. 孔板

孔板是孔板流量计最关键的部件之一，它是一个圆形或方形的薄板，在中央钻有一个直径为d的小孔。由于小孔直径较小，因此通过小孔时会产生一个局部收缩现象，使得局部速度增加、压力降低。这种现象被称为“泊松效应”，是孔板测量原理的基础。

2. 进口与出口管道

进口与出口管道是将待测流体引入和导出到孔板处进行测量的通道。进口管道上游设置压力传感器，出口管道下游设置压力传感器。

3. 压力传感器

压力传感器是用于测量进口和出口处压差变化的装置，一般采用压电传感器、电阻应变式传感器等。

三、孔板流量计的工作原理

孔板流量计是利用泊松效应测量流体流量的一种方法。当流体通过孔板时，由于小孔直径较小，使得局部速度增加、压力降低。根据贝努利方程式，速度越大、压力越低。因此，进口和出口处压差变化与流量大小成正比关系。

1. 流体通过孔板时的压差

当流体通过孔板时，由于泊松效应，局部速度增加、压力降低。进口处压力为P1，出口处压力为P2，则它们之间的压差ΔP=P1-P2。

2. 流体通过孔板时的速度

根据连续性方程式可知，在相同时间内通过截面积相等的管道中的液体质量相等。因此，在小孔处截面积为A1时，液体质量为ρQ=A1v1ρ；在出口处截面积为A2时，液体质量为ρQ=A2v2ρ。其中v1和v2分别是进口和出口处的平均速度。

3. 流量计算公式

根据泊松方程式可知，在小孔处的压力降ΔP与流速v1之间成正比关系。因此，可以得到流量计算公式：Q=CdA1√(2ρΔP)；其中Cd是孔板的流量系数，A1是小孔截面积，ρ是流体密度，ΔP是进口和出口处的压差。

14种流量计的工作原理

流量计（Flowmeter）是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理!

1.

孔板流量计板流量计

工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④

一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. 电磁流量计

电磁流量计

工作原理：基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统;② 传感器所需的直管段较短，长度为5倍的管道直径；③

压力损失小；④测量不受流体密度、粘度、温度、压力和电导率变化的影响；⑤主要应用于污水处理方面。

3. 涡轮流量计

涡轮流量计

工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单，便于维修;④几乎无压力损失，节省动力消耗。

4. 文丘里流量计

孔板流量计原理

孔板流量计是一种常用的流量测量仪器，广泛应用于各种工业领域中。它的原理是利用孔板的特殊结构，通过测量流体通过孔板时的压差来计算流量。本文将详细介绍孔板流量计的原理及其应用。

一、孔板流量计的结构

孔板流量计由孔板、压力取样管和差压变送器三部分组成。孔板是一种特殊的板状结构，通常由金属或塑料制成。它的中央有一个圆形孔洞，周围有一圈环形凸起，形成一个环形缝隙。当流体通过孔板时，会在孔洞处形成一个高速流动的区域，同时在环形缝隙处形成一个低速流动的区域。这种流动状态会导致孔板两侧的压力产生差异，从而可以通过测量差压来计算流量。

压力取样管是用来采集孔板两侧的压力信号的管道。它通常由两根细长的管子组成，一根管子连接孔板上方，另一根管子连接孔板下方。差压变送器是用来将压力信号转换成电信号的装置。它通常由一个压力传感器和一个电路板组成，可以将压力信号转换成标准的电信号输出。

二、孔板流量计的原理

孔板流量计的原理是基于伯努利定理和连续性方程。伯努利定理指出，在流体流动过程中，流体的动能、势能和压力之间存在一定的关系。连续性方程则是指在稳定的流动状态下，流体的质量流量是不变的。

当流体通过孔板时，会在孔洞处形成一个高速流动的区域，同时在环形缝隙处形成一个低速流动的区域。这种流动状态会导致孔板两侧的压力产生差异。根据伯努利定理，流体在高速流动区域的动能较大，势能较小，压力较低；而在低速流动区域的动能较小，势能较大，压力较高。因此，孔板上下两侧的压力差可以用来计算流体的流量。

根据连续性方程，流体的质量流量是不变的。因此，可以通过测量孔板两侧的压力差来计算流体的流量。具体的计算公式如下：

Q=CdA√(2ΔP/ρ)

其中，Q表示流量，Cd表示孔板的流量系数，A表示孔板的截面积，ΔP表示孔板两侧的压力差，ρ表示流体的密度。这个公式可以用来计算各种流体的流量，只需要根据实际情况选择合适的孔板和流量系数即可。
