§5-3蜗杆传动的应用特点

课 题：1.蜗杆传动的应用特点

2.习题

课 型：新授课+习题课

课 时： 2

教学目标：通过本次课的学习，让学生了解蜗杆传动的应用特点，对蜗杆传动散热和润滑的目的及措施都有一定的了解；并通过习题来巩固本次课和上次课所学知识。

教学重点：1.蜗杆传动的润滑方式

2.蜗杆传动的散热措施

教学难点 如何激发学生的学习兴趣

教学方法：讲解、练习

教学媒体：多媒体

教学过程：

（一） 复习旧课

1、蜗杆传动的组成

2、蜗轮回转方向的判定

3、蜗杆传动的主要参数

4、蜗杆传动的正确啮合条件

（二） 导入新课

在应用蜗杆传动时，会产生较大的热量，因此对蜗杆传动的散热和润滑都有一定的要求。

（三）教学内容

一、蜗杆传动的特点

1.结构紧凑、工作平稳、无噪声、冲击和振动小，能得到很大的单级传动比。

2.当导程角不大于5°时，可实现自锁。（在起重设备中应用广泛、起安全保障作用）

二、蜗杆传动的润滑

1.润滑的主要目的

减摩与散热，以提高蜗杆传动的效率，防止胶合及减少磨损。

2.润滑方式

油池润滑

喷油润滑

三、蜗杆传动的散热 措施：⑴在箱体外壁增加散热片

⑵在蜗杆轴端装置风扇进行人工通风

⑶在箱体油池内装蛇形冷却水管

⑷采用压力喷油循环润滑

风扇冷却 蛇形水管冷却 压力喷油冷却

四、习题

给学生指明本章前面做过的习题的答案

出现的问题：1.没做完2.书写不认真3.有抄袭现象4.问答题不先写“答”字，直接写答案。5.计算题步骤不正确。

（四）总结

1、蜗杆传动的特点

2、蜗杆传动的润滑

3、蜗杆传动的散热

（五）巩固新知

练习：课本P72 1—3

（六）作业

习题集P33～P34 1-3

第13章 蜗杆传动作业

-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII 第十三章 蜗杆传动

一、 选择题

13-1 当两轴线___时,可采用蜗杆传动.

(1)平行 (2)相交 (3)垂直交错

13-2 在蜗杆传动中,通常____为主动件.

(1)蜗杆 (2)蜗轮 (3)蜗杆或蜗轮都可以

13-3 在蜗杆传动中,应用比较广泛的是____.

(1)圆柱蜗杆 (2)环面蜗杆 (3)锥蜗杆

13-4 根据蜗杆螺旋面的形成原理和加工方法,____磨削困难,精度较低.

(1)阿基米德蜗杆 (2)渐开线蜗杆 (3)法向直廓蜗杆

13-5 阿基米德蜗杆的____模数,应符合标准数值.

(1)法向 (2)端面 (3)轴向

13-6 在蜗杆传动中,当需要自锁时,应使蜗杆导程角____当量摩擦角.

(1)小于 (2)大于 (3)等于

13-7 起吊重物用的手动蜗杆传动装置,应采用____蜗杆.

(1)单头,小导程角 (2)单头,大导程角 (3)多头,小导程角 (4)多头,大导程角

13-8 在蜗杆传动中,如果模数和蜗杆头数一定,增加蜗杆分度圆直径,将使____.

(1)传动效率提高,蜗杆刚度降低 (2)传动刚度降低,蜗杆刚度提高 (3)传动效率和蜗杆刚度都提高 (4)传动效率和蜗杆刚度都降低

13-9 在蜗杆传动中,其它条件相同,若增加蜗杆头数,将使____.

(1)传动效率提高,滑动速度降低 (2)传动效率降低,滑动速度提高 (3)传动效率和滑动速度都提高 (4)传动效率和滑动速度都降低

13-10 计算蜗杆传动的传动比时,公式____是错误的.

(1)i=ω1/ω2 (2)i=n1/n2 (3)i=d2/d1 (4)i=z2/z1

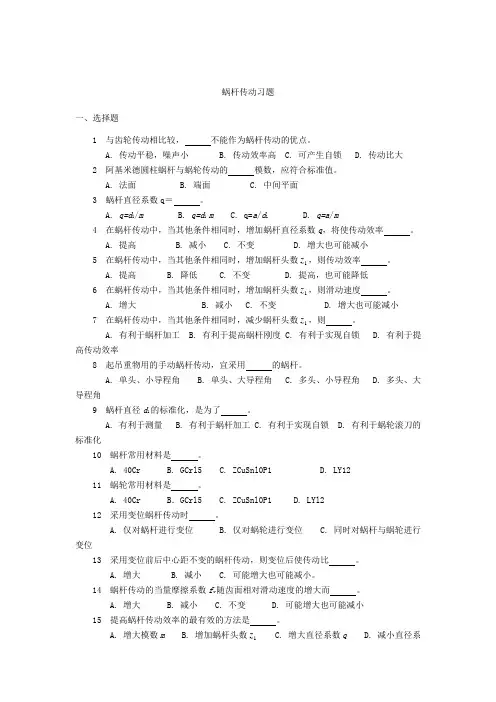

蜗杆传动习题

一、选择题

1 与齿轮传动相比较， 不能作为蜗杆传动的优点。

A. 传动平稳，噪声小 B. 传动效率高 C. 可产生自锁 D. 传动比大

2 阿基米德圆柱蜗杆与蜗轮传动的 模数，应符合标准值。

A. 法面 B. 端面 C. 中间平面

3 蜗杆直径系数q＝ 。

A. q=dl/m B. q=dl m C. q=a/dl D. q=a/m

4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率 。

A. 提高 B. 减小 C. 不变 D. 增大也可能减小

5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1z，则传动效率 。

A. 提高 B. 降低 C. 不变 D. 提高，也可能降低

6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1z，则滑动速度 。

A. 增大 B. 减小 C. 不变 D. 增大也可能减小

7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数1z，则 。

A. 有利于蜗杆加工 B. 有利于提高蜗杆刚度C. 有利于实现自锁 D. 有利于提高传动效率

8 起吊重物用的手动蜗杆传动，宜采用 的蜗杆。

A. 单头、小导程角 B. 单头、大导程角 C. 多头、小导程角 D. 多头、大导程角

9 蜗杆直径d1的标准化，是为了 。

A. 有利于测量 B. 有利于蜗杆加工 C. 有利于实现自锁 D. 有利于蜗轮滚刀的标准化

10 蜗杆常用材料是 。

蜗杆传动应用特点

蜗杆传动是一种常用的机械传动方式，它具有许多特点和应用优势。下面将详细解释蜗杆传动的特点，并结合标题中心进行扩展描述。

1. 大传动比：蜗杆传动的传动比通常较大，能够实现高速减速。蜗杆螺旋面的特殊形状决定了蜗杆与蜗轮之间的传动比可以达到很高。这使得蜗杆传动在需要大减速比的场合具有很大的优势，例如工业生产中需要减速的机械设备。

2. 传动平稳：蜗杆传动的传动过程中，传动齿轮的接触点由于蜗杆螺旋面的缘故，每个齿轮只有一个接触点，齿轮的接触点处于滚动状态，而不是滑动状态，因此传动过程中没有冲击和噪音，传动平稳可靠。

3. 自锁性：蜗杆传动具有较强的自锁性，即在没有外力作用的情况下，蜗杆传动能够防止反转。这是由于蜗杆的螺旋面与蜗轮的齿轮面之间的摩擦力的作用，使得蜗杆无法被蜗轮带动反转。这种自锁性使得蜗杆传动在需要防止反转的场合非常有用，例如起重机械等。

4. 传动效率低：蜗杆传动的传动效率较低，通常只能在40%~90%之间。这是由于蜗杆传动涉及到蜗杆与蜗轮之间的滑动摩擦，摩擦损失较大所致。因此，在对传动效率要求较高的场合，蜗杆传动不适用。

5. 体积大、重量重：由于蜗杆传动的结构特点，蜗杆与蜗轮之间的传动方式决定了其体积较大、重量较重。这使得蜗杆传动在一些对体积和重量要求较高的场合并不适用。

6. 使用寿命长：蜗杆传动由于涉及到滚动摩擦，相对于其他传动方式来说，磨损较小，使用寿命较长。尤其是当蜗杆材料选用高硬度、高耐磨的材料时，使用寿命可以更进一步延长。

7. 可实现多路输出：蜗杆传动还可以通过增加多个蜗轮的方式，实现多路输出。这可以使得蜗杆传动在一些需要同时驱动多个装置的场合非常有用，提高了传动的灵活性。

总的来说，蜗杆传动具有大传动比、传动平稳、自锁性强、使用寿命长等特点。然而，由于传动效率低、体积大、重量重等缺点，适用范围有一定限制。因此，在选择传动方式时，需要根据具体应用场景的要求，综合考虑蜗杆传动的特点和优势，确保选用合适的传动方式。
