深层平板载荷试验和浅层平板载荷试验原理

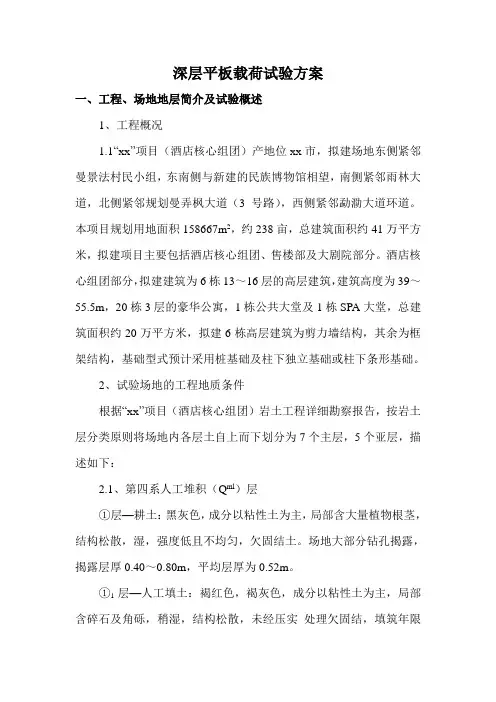

深层平板载荷试验方案

一、工程、场地地层简介及试验概述

1、工程概况

1.1“xx”项目（酒店核心组团）产地位xx市，拟建场地东侧紧邻曼景法村民小组，东南侧与新建的民族博物馆相望，南侧紧邻雨林大道，北侧紧邻规划曼弄枫大道（3号路），西侧紧邻勐泐大道环道。本项目规划用地面积158667m2，约238亩，总建筑面积约41万平方米，拟建项目主要包括酒店核心组团、售楼部及大剧院部分。酒店核心组团部分，拟建建筑为6栋13～16层的高层建筑，建筑高度为39～55.5m，20栋3层的豪华公寓，1栋公共大堂及1栋SPA大堂，总建筑面积约20万平方米，拟建6栋高层建筑为剪力墙结构，其余为框架结构，基础型式预计采用桩基础及柱下独立基础或柱下条形基础。

2、试验场地的工程地质条件

根据“xx”项目（酒店核心组团）岩土工程详细勘察报告，按岩土层分类原则将场地内各层土自上而下划分为7个主层，5个亚层，描述如下：

2.1、第四系人工堆积（Qml）层

①层—耕土：黑灰色，成分以粘性土为主，局部含大量植物根茎，结构松散，湿，强度低且不均匀，欠固结土。场地大部分钻孔揭露，揭露层厚0.40～0.80m，平均层厚为0.52m。

①1层—人工填土：褐红色，褐灰色，成分以粘性土为主，局部含碎石及角砾，稍湿，结构松散，未经压实 处理欠固结，填筑年限约3~5年，人工堆积而成。场地局部地段揭露，揭露层厚0.50~6.10m，平均层厚为2.48m。

2.2、第四系冲、洪积（Qal+pl）层

②层——粘土：褐黄夹灰白、褐黄夹浅兰灰色，稍湿，坚硬状态，局部呈硬塑状态，韧性及干强度中等，土质均匀性一般，具中压缩性。该层为膨胀土，自由膨胀率δef介于33.0~86.0%之间，具弱~中膨胀潜势。场地均有揭露，揭露层厚0.5~7.5m，平均层厚为4.24m。

②1层——粘土 ：褐黄、褐灰色，稍湿，硬塑状态，韧性及刚强度中等，土质均匀性一般，具中压缩性。该层为膨胀土，自由膨胀率δef介于41.0~89.0%之间，具弱~中膨胀潜势。场地部分钻孔揭露，揭露层厚0.50~3.8m，平均层厚为1.41m。

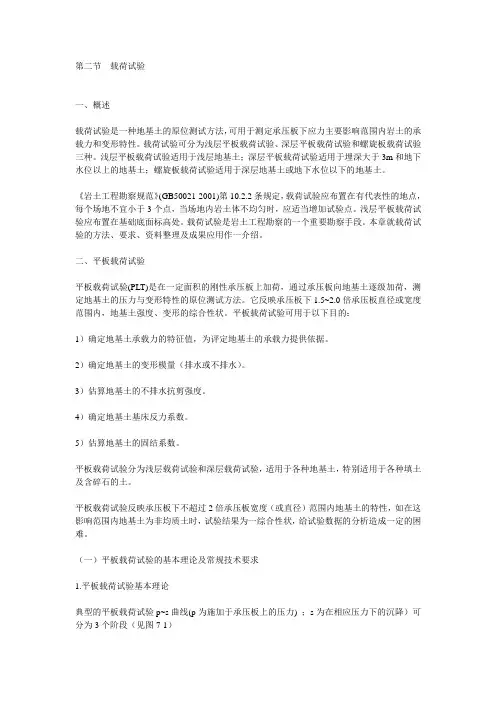

第二节 载荷试验

--------------------------------------------------------------------------------

一、概述

载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。载荷试验可分为浅层平板载荷试验、深层平板载荷试验和螺旋板载荷试验三种。浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土；螺旋板载荷试验适用于深层地基土或地下水位以下的地基土。

《岩土工程勘察规范》(GB50021-2001)第10.2.2条规定，载荷试验应布置在有代表性的地点，每个场地不宜小于3个点，当场地内岩土体不均匀时，应适当增加试验点。浅层平板载荷试验应布置在基础底面标高处。载荷试验是岩土工程勘察的一个重要勘察手段。本章就载荷试验的方法、要求、资料整理及成果应用作一介绍。

二、平板载荷试验

平板载荷试验(PLT)是在一定面积的刚性承压板上加荷，通过承压板向地基土逐级加荷，测定地基土的压力与变形特性的原位测试方法。它反映承压板下1.5~2.0倍承压板直径或宽度范围内，地基土强度、变形的综合性状。平板载荷试验可用于以下目的：

1）确定地基土承载力的特征值，为评定地基土的承载力提供依据。

2）确定地基土的变形模量（排水或不排水）。

3）估算地基土的不排水抗剪强度。

4）确定地基土基床反力系数。

5）估算地基土的固结系数。

平板载荷试验分为浅层载荷试验和深层载荷试验，适用于各种地基土，特别适用于各种填土及含碎石的土。

平板载荷试验反映承压板下不超过2倍承压板宽度（或直径）范围内地基土的特性，如在这影响范围内地基土为非均质土时，试验结果为一综合性状，给试验数据的分析造成一定的困难。

（一）平板载荷试验的基本理论及常规技术要求

1.平板载荷试验基本理论

典型的平板载荷试验p~s曲线(p为施加于承压板上的压力) ；s为在相应压力下的沉降）可分为3个阶段（见图7-1）

浅层平板荷载试验原理

一、引言

浅层平板荷载试验是土木工程中常用的一种试验方法，用于评估土地基的承载力和变形特性。本文将介绍浅层平板荷载试验的原理和相关内容。

二、试验原理

浅层平板荷载试验是通过在土壤表面施加荷载，并测量土壤的应力和变形来评估土地基的性质。试验中通常使用一块规定尺寸的平板，平板下方通过一定数量的测点来测量土壤的应力和变形。

1. 荷载施加

在试验开始前，需要确定施加在平板上的荷载大小和施加方式。荷载可以通过重物或液压装置施加，其大小应根据设计要求和试验目的来确定。为了保证试验的准确性，荷载施加应平稳进行，避免突变或冲击。

2. 应力测量

试验中需要测量土壤的应力分布情况。可以通过在平板下方布设一定数量的应力测点来测量土壤的应力值。常用的应力测量方法包括压力板法、应变片法和孔隙水压力法等。这些方法可以通过传感器或测量仪器来实现。

3. 变形测量

试验中还需要测量土壤的变形情况。变形可以分为弹性变形和塑性变形两种。弹性变形是指土壤在荷载作用下的临时变形，荷载移除后可以恢复原状；塑性变形是指土壤在荷载作用下的永久变形，荷载移除后无法恢复原状。常用的变形测量方法包括沉降测量、轴力测量和应变测量等。

三、试验过程

浅层平板荷载试验通常包括以下几个步骤：

1. 准备工作

包括选择试验点位、确定试验平板尺寸、布设应力测点和变形测点等。试验前需要对试验点位进行勘察，了解地下情况和土壤性质，以便选择合适的试验点位。

2. 平板安装

将试验平板安装在试验点位上，并确保平板与土壤接触良好。平板应水平放置，避免出现倾斜或不平整的情况。

3. 荷载施加

根据设计要求和试验目的，施加规定大小的荷载。荷载施加过程中需要记录荷载大小和施加时间，并保持荷载的稳定性。

4. 应力和变形测量 在荷载施加过程中，使用相应的测量仪器对土壤的应力和变形进行实时监测。根据试验需要，可以选择不同的测量方法和仪器。

5. 荷载卸载

深层平板载荷试验概述

摘要：载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形模量。其一般分为浅层平板载荷试验和深层平板载荷试验两种。浅层平板载荷试验适用于地表浅层地基，有一定局限性。深层平板载荷试验适用于深层地基土或地下水位以下的地基土，本文着重对深层平板载荷试验的优缺点及检测方法进行了概述。

Key：载荷试验；地基承载力修正值；荷载施加；人工挖孔

1、概述

载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形模量。其一般分为浅层平板载荷试验和深层平板载荷试验两种。浅层平板载荷试验适用于地表浅层地基，特别适用于各种填土和含碎石的土类，但有一定局限性，预估的承载力偏小。深层平板载荷试验适用于深层地基土或地下水位以下的地基土，可以为深基础设计提供更加可靠的持力层及其下卧层土体承载力和变形模量等设计计算的资料，本文着重对深层平板载荷试验的优缺点及检测方法进行介绍。 2.深层平板载荷试验优缺点

2.1深层平板载荷试验优点

根据大量的实践经验，深层平板载荷试验具有如下优点：

1）采用人工挖孔，能够确保承压板坐于孔底土上，测试结果真实可信；

2）在现有的静荷载试验方法中，深层平板载荷试验可能实现对各类岩土更精确、更深层的测试。

2.2深层平板载荷试验缺点

因为试验装置及试验方法的限制，深层平板载荷试验有如下缺点：

1）地面加荷时，使得传力柱产生弹性变形和弯曲，反力系统的变形等因素造成位移测量精度不够。

2）传力柱与孔壁间的摩擦使得所加荷载不能真实的传到承载板上。

3）深度越深，上述位移和荷载的测试精度越低。

3．深层平板载荷试验方法介绍

3.1检测方法

深层平板载荷试验是将承压板通过承压管下入孔底，地上千斤顶通过传力柱向承压板施加压力，从千斤顶的表压显示传力柱的荷载，孔底承压板的位移是在地表测量传力柱的下沉量得到的，传力柱沉降量通过安置于地表钢板上方对称安装的两只百分表进行测读得到。
