流量阀的工作原理
流量阀是一种控制流体流量的调节设备，它的工作原理是通过改变管路的流通面积来调节流量大小。流量阀广泛应用于液压传动系统中，起到了很重要的作用。
流量阀的主要部件包括阀体、调节元件（如阀芯、阀盘等）和执行机构（如电磁铁、油压马达等）。不同类型的流量阀在结构上也有所不同，但其工作原理基本相同。
流量阀的工作原理可以简单地分为两个过程：调节元件的位置变化和阀芯/阀盘的移动。
首先，当液体通过流量阀的阀体时，会遇到调节元件。这些调节元件在阀体内有一定的空间，可以通过调节它们的位置改变液体的流通面积。这样，液体的流量就可以被控制。典型的调节元件有阀芯和阀盘。
其次，流量阀还具有一个阀芯或阀盘机构，它们的移动会使流过阀体的液体流量发生变化。例如，当电磁铁被激活时，阀芯就会受到磁力作用而向上或向下移动。这个动作会改变调节元件的位置，进而控制液体的流量。同样地，当油压马达驱动阀盘转动时，也会改变液体的流通面积，从而调节流量。
在液压系统中，流量阀可以控制液体的流量，实现不同的功能。例如，在某些系统中，流量阀可以通过控制液体的流量来调节系统的工作速度；在液压机械系统中，流量阀可以实现启、停和换向等功能。流量阀还可以控制回油流量，防止过载压力和溢流损失。
总的来说，流量阀的工作原理是通过改变管路中液体的流通面积来控制液体流量大小，从而实现不同的功能。在液压传动系统中，流量阀是一个非常重要的元件，对系统的稳定性和工作效率至关重要。

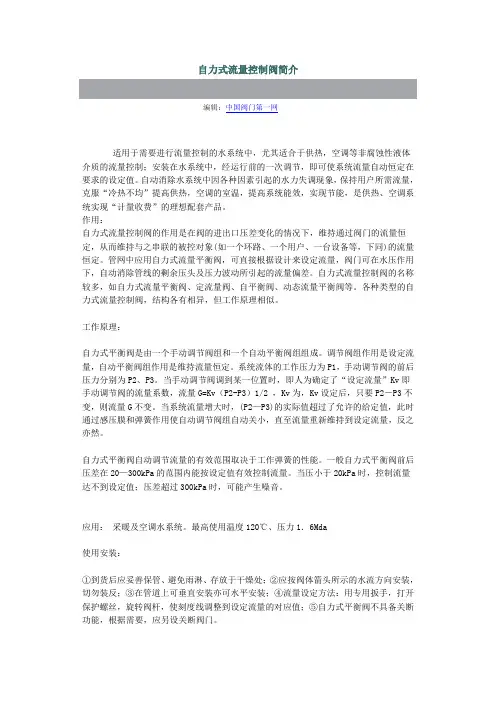

自力式流量控制阀简介
编辑：中国阀门第一网
适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制；安装在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”提高供热，空调的室温，提高系统能效，实现节能，是供热、空调系统实现“计量收费”的理想配套产品。
作用：
自力式流量控制阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象(如一个环路、一个用户、一台设备等，下同)的流量恒定。管网中应用自力式流量平衡阀，可直接根据设计来设定流量，阀门可在水压作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差。自力式流量控制阀的名称较多，如自力式流量平衡阀、定流量阀、自平衡阀、动态流量平衡阀等。各种类型的自力式流量控制阀，结构各有相异，但工作原理相似。
工作原理：
自力式平衡阀是由一个手动调节阀组和一个自动平衡阀组组成。调节阀组作用是设定流量，自动平衡阀组作用是维持流量恒定。系统流体的工作压力为P1，手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位置时，即人为确定了“设定流量”Kv即手动调节阀的流量系数，流量G=Kv（P2-P3）1/2 ，Kv为，Kv设定后，只要P2－P3不变，则流量G不变。当系统流量增大时，(P2—P3)的实际值超过了允许的给定值，此时通过感压膜和弹簧作用使自动调节阀组自动关小，直至流量重新维持到设定流量，反之亦然。
自力式平衡阀自动调节流量的有效范围取决于工作弹簧的性能。一般自力式平衡阀前后压差在20—300kPa的范围内能按设定值有效控制流量。当压小于20kPa时，控制流量达不到设定值；压差超过300kPa时，可能产生噪音。
应用： 采暖及空调水系统。最高使用温度120℃、压力1．6Mda
400X流量控制阀
恩光400X流量控制阀
400X流量控制阀是一种用于消防用水与生活用水并联的供水系统中，用来调配供水方向的阀门。当火灾发生时，消防急需大量用水，立即切断生活用水，确保足够的消防用水；当消防停止用水压力减小时，阀门自动打开，呈常开状态，恢复生活供水。该阀使系统无须另设专门的消防单独供水管网，大大地节约了建设成本和用水量。阀门控制灵敏度高，安全可靠，调试简便，使用寿命长。[1]
水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。
400X流量控制阀前要安装过滤器，并应便于排污的要求。
水利控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和 ...
但在工程中应用水力控制阀时，还存在一定误区，如阀的适用条件，阀的设计选用要求，安装要点等，为此，本文拟以 CECS 标准《水力控制阀应用设计规程》为基础，结合本人的体会来阐述上述诸方面的问题。
水利控制阀阀设计选用要点
（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
FLOW CONTROLS

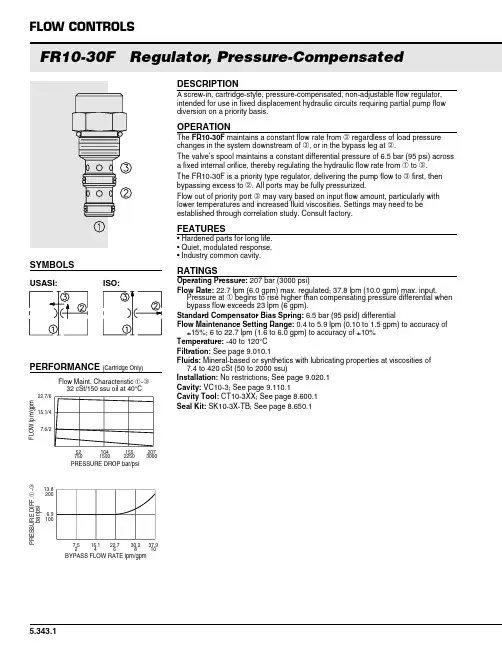

FR10-30F Regulator, Pressure-CompensatedDESCRIPTION
A screw-in, cartridge-style, pressure-compensated, non-adjustable flow regulator,
intended for use in fixed displacement hydraulic circuits requiring partial pump flow
diversion on a priority basis.
OPERATION
The FR10-30F maintains a constant flow rate from ➂ regardless of load pressure
changes in the system downstream of ➂, or in the bypass leg at ➁.
The valve’s spool maintains a constant differential pressure of 6.5 bar (95 psi) across
a fixed internal orifice, thereby regulating the hydraulic flow rate from ➀ to ➂.
The FR10-30F is a priority type regulator, delivering the pump flow to ➂ first, then
bypassing excess to ➁. All ports may be fully pressurized.
Flow out of priority port ➂ may vary based on input flow amount, particularly with
lower temperatures and increased fluid viscosities. Settings may need to be
