流量控制阀工作原理

一、概述

最小流量控制阀是给水泵的重要设备，与125、200、300、600MW机组锅炉给水泵配套使用。当给水流量由于机组运行工况所限低于某一最小值时，将导致给水泵内介质汽化而使设备无法工作甚至损坏。最小流量控制阀就是当给水流量减小到最小流量时，立即打开，介质经控制阀回到除氧器；当给水流量达到一定量时，最小流量控制阀关闭，系统进入正常工作。运行时给水泵出口压力很高，而除氧器压力很低（0.8MPa以下），所以，最小流量阀须承受很高的压差。开高公司采用多级套筒小孔式节流罩，通过阀芯上下移动改变节流面积，实现流量的调节；小孔式节流罩即是一只节流元件，又是消音器，故该阀门噪音小，耐气蚀；密封面采用免冲刷结构，选用合理的耐冲刷不锈钢材料和适当的表面硬化处理，大大延长使用寿命 ；合理安排压降，通道设计顺畅，避免产生闪蒸、气蚀和涡流；平衡型阀芯设计使阀杆受力较小，操作机构较小。该阀调节平稳、气蚀小、振动轻、噪音低、磨损小、寿命长，该阀门采用简易装配结构，拆装方便、维修简单。 另外一种结构为迷宫式节流罩。该型阀门采用多片迷宫片叠合而成的迷宫盘构成节流件，水流在迷宫中曲折来回而节流降压，通过阀芯上下移动来改变节流面积实现调节流量。具有抗气蚀、耐磨损、低噪音、调节平稳的特点。是当今高压差阀门技术新潮流。

二、工作原理

该系列调节阀由执行机构和阀门本体两部分构成。执行机构可选用IQL智能型电动执行机构或DKZ型电动执行机构及用户指定的执行机构。IQL智能型电动执行机构接受DC4-20mA信号，且输出DC4-20mA反馈信号，实现比例控制，它无须开盖，可通过红外遥控器完成阀位限位、扭矩设定，阀位校准等各种参数的调整。DKZ型电动执行器性能好、价格低、通用性强。 执行机构（或伺服放大器）接受输入信号，产生驱动力，带动阀杆动作，调节介质流量或压力，同时，执行机构反馈一个阀的位置信号，与输入信号比较，使调节阀始终处在与输入信号相对应的位置上，完成伺服调节任务。给水泵最小流量控制阀（再循环阀）

气动流量控制阀工作原理

气动流量控制阀是一种通过气动信号控制流体流量的装置。其工作原理主要包括薄膜传动、开度调节和流通调节。

1. 薄膜传动：气动流量控制阀的控制元件通常由一个薄膜组成，薄膜与阀体相连。当气动传动执行机构接收到控制信号后，会产生一个相应的压力差，使得薄膜产生弯曲变形。薄膜的变形会导致阀芯位置的变化，从而实现流量的调节。

2. 开度调节：气动流量控制阀的阀芯通过薄膜的变形来实现开度的调节。当薄膜传动发生变形时，阀芯会相应地移动，改变阀门的开启程度。开度的大小决定了流体通过阀门的通量，从而实现对流量的控制。

3. 流通调节：气动流量控制阀通过调节流体的流通方式来控制流量。阀芯的位置变化会改变阀门的开启程度，从而改变流体通过阀门的通道形式。通过改变通道的形状和宽度，可以改变阀门的阻力和流体通过阀门的速度，从而控制流体的流量。

综上所述，气动流量控制阀通过薄膜传动、开度调节和流通调节的工作原理，实现对流体流量的控制。

液压缸底部的阀工作原理

液压缸底部的阀工作原理是为了控制液压缸的运动和停止，主要通过控制液压油的流动来实现。液压缸底部的阀通常包括方向控制阀、流量控制阀和压力控制阀等。

方向控制阀是液压系统中的一个重要组成部分。它可以控制液压油的流向，使液压缸的运动方向发生变化。方向控制阀通常包括两种类型，一种是手动控制阀，另一种是自动控制阀。手动控制阀通过手动操作来改变液压油的流向，而自动控制阀则通过以一定的条件触发来改变液压油的流向。

流量控制阀是用于控制液压油的流量大小的阀门。通过调节流量控制阀，可以控制液压缸的运动速度。流量控制阀通常有两种类型，一种是节流阀，另一种是调节阀。节流阀通过改变液压油通过通道的截面积来实现流量控制，而调节阀则通过改变阀门开度来实现流量控制。

压力控制阀是用于控制液压系统压力的阀门。液压系统中的液压油通常具有一定的压力，通过控制压力控制阀的开启和关闭来调整液压系统的工作压力。压力控制阀通常包括溢流阀、逆止阀和安全阀等类型。溢流阀可以控制液压油的流量，当系统压力超过设定值时，溢流阀会开启，让液压油流回油箱，从而保持系统压力稳定。逆止阀则可以阻止液压油在压力下倒流，确保液压系统的正常工作。安全阀是一种特殊的压力控制阀，当系统压力超过安全阀的设定值时，安全阀会迅速开启，以防止系统压力过高而发生事故。

液压缸底部的阀工作原理是通过上述不同类型的阀门组合来控制液压油的流动，从而实现液压缸的运动和停止。例如，当需要使液压缸向前运动时，方向控制阀切换到正向流动位置，流量控制阀适当打开，让适量的液压油进入液压缸推动活塞向前运动；当需要使液压缸停止时，方向控制阀切换到中立位置，阻止液压油进入或流出液压缸，从而使液压缸保持当前位置。

液压缸底部的阀工作原理的主要目标是通过控制液压油的流动来实现液压缸的运动和停止。不同类型的阀门在液压系统中起到不同的作用，通过调节和控制阀门的工作状态，可以实现液压缸的精确控制和运动。因此，对于液压工程领域的工作者来说，了解和掌握液压缸底部阀的工作原理是至关重要的。

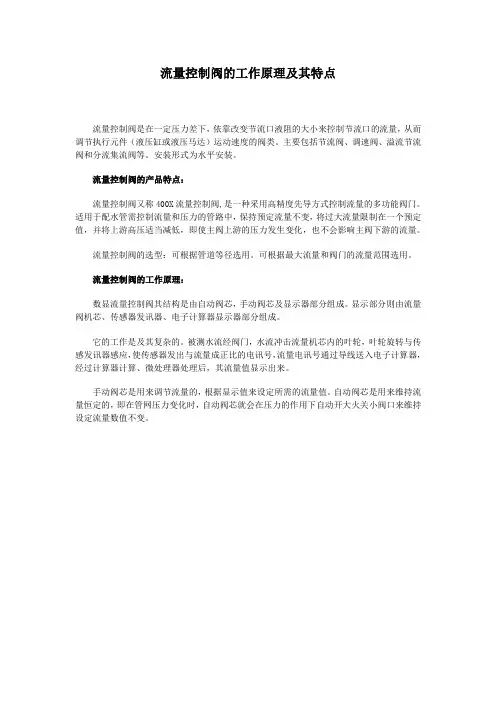

流量控制阀的工作原理及其特点

流量控制阀是在一定压力差下，依靠改变节流口液阻的大小来控制节流口的流量，从而调节执行元件（液压缸或液压马达）运动速度的阀类。主要包括节流阀、调速阀、溢流节流阀和分流集流阀等。安装形式为水平安装。

流量控制阀的产品特点：

流量控制阀又称400X流量控制阀,是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。

流量控制阀的选型：可根据管道等径选用。可根据最大流量和阀门的流量范围选用。

流量控制阀的工作原理：

数显流量控制阀其结构是由自动阀芯，手动阀芯及显示器部分组成。显示部分则由流量阀机芯、传感器发讯器、电子计算器显示器部分组成。

它的工作是及其复杂的。被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号，流量电讯号通过导线送入电子计算器，经过计算器计算、微处理器处理后，其流量值显示出来。

手动阀芯是用来调节流量的，根据显示值来设定所需的流量值。自动阀芯是用来维持流量恒定的，即在管网压力变化时，自动阀芯就会在压力的作用下自动开大火关小阀口来维持设定流量数值不变。
