1 高等职业技术学院教案用纸
课程 工厂供电 授
课 班级
周次 课次 日期
课题 工厂电力负荷及其计算
教学
目的 使学生掌握电力负荷的有关概念，能够利用需要系数法和二项式法计算成组设备的负荷及工厂总负荷，会计算尖峰电流。
重点 需要系数法和二项式法计算成组设备的负荷及工厂总负荷，尖峰电流的计算。
难点 单相设备的等效三相负荷计算、准确确定需要系数。
教具 多媒体教学
作业 P49页1、2、3、5、10及计算题
小结 负荷分级、负荷曲线、需要系数、负荷计算、尖峰电流计算。
教学内容（含理论联系实际）、时间分配与教学方法设计
时间分配：
第一节 工厂的电力负荷与负荷曲线
第二节 三相用电设备组计算负荷的确定
（2学时）
第三节 单相用电设备组计算负荷的确定
第四节 工厂的计算负荷及年耗电量的计算
第五节 尖峰电流及其计算
（2学时）
教学方法：
结合供电实例，以多媒体讲授为主。介绍电力负荷的基本概念、重点讲授需要系数法和二项式法计算成组设备及工厂总负荷，计算尖峰电流，最好在参观实际供电系统后再讲授。
2 第二章 工厂的电力负荷及其计算
本章主要内容：电力负荷有关概念
用电设备组计算负荷、工厂计算负荷
尖峰电流及其计算
第一节 工厂的电力负荷与负荷曲线
一、工厂电力负荷的分级及其对供电电源的要求
一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。双电源供电，必要时增设应急电源。
二级负荷：是断供电，在政治、经济上造成较大损失者。双电源供电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的负荷。对供电电源无特殊要求。
二、工厂用电设备的工作制
连续工作制
断续周期工作制
短时工作制 负荷持续率 %100Tt
三、负荷曲线
表示电力负荷随时间变动情况的一种图形。从负荷曲线上可以掌握负荷变动规律，获得对设计和运行有用的资料。有：夏日负荷曲线、冬日负荷曲线、年负荷持续时间曲线等多种。
工厂的电力负荷及其计算
工厂的电力负荷及其计算
工厂作为生产的重要组成部分，对电力的需求量巨大。电力负荷是指工厂在某一时间段内所需要的电能量，它是衡量工厂用电量大小的指标之一。工厂的电力负荷计算是工厂电网规划和运营过程中重要的一环，正确计算电力负荷可以确保工厂的正常运行和经济使用电力资源。本文将从电力负荷的基本概念、计算方法和影响因素等方面进行介绍。
一、电力负荷的基本概念
电力负荷是指在一定时间范围内所需要的电能，即单位时间内消耗的电能量。通常用单位时间内消耗的电能量来衡量，单位为千瓦时（kWh）或兆瓦时（MWh）。在工厂的生产过程中，不同设备和工艺的电力需求是不同的，因此需要根据不同设备和工艺的电功率和运行时间来计算电力负荷。
二、电力负荷的计算方法
计算工厂的电力负荷需要考虑以下几个因素：
1.工艺设备的电功率：工厂中的各种设备和机器都有不同的功率需求，可以通过查阅设备的电功率参数手册或者询问设备制造商来获取。
2.设备的运行时间：不同设备和工艺的运行时间是不同的，需要根据设备的使用方式和生产周期来确定。
3.设备的利用率：设备的利用率是指在某一时间段内设备实际运行时间与总运行时间之比，通常用百分比来表示。
电力负荷计算的基本公式为：
电力负荷（kWh）= 设备的电功率（kW） * 设备的运行时间（小时） * 设备的利用率
三、影响电力负荷的因素
1.季节因素：不同季节的工厂用电需求是不同的。例如夏季气温高，空调和冷却设备的用电需求大；冬季气温低，供暖设备的用电需求大。
2.生产工艺变化：工厂的生产工艺发生变化，会对电力负荷产生影响。例如，工厂采用新的生产设备或者调整生产工艺，会导致电力负荷的增加或减少。
3.生产规模变化：工厂的生产规模变化也会对电力负荷产生影响。例如，工厂扩大生产规模或者停工倒闭，都会对电力负荷产生影响。
四、电力负荷的优化管理
为了降低工厂的电力负荷，提高能源利用效率，工厂可以采取以下措施：
两种确定工厂车间用电设备组计算负荷的方法
【摘要】工厂车间用电设备的负荷计算是工厂供电系统设计中非常重要的一环，根据计算负荷合理选择导线的截面积和开关类电器的容量，可有效的防止导线的截面和开关电器因容量不足而过热，从而有效的防止设备绝缘老化，延长使用寿命。目前我国普遍采用需要系数法和二项式法确定计算负荷。本文以某工厂车间为例分别采用两种方法确定用电设备组的计算负荷，比较两种计算方法的不同，讨论两种方法的适用场合。
【关键词】计算负荷;需要系数法;二项式法
1.概述
计算负荷是通过负荷统计计算出来的，用来按发热条件选择供电系统中各元件的负荷值。计算负荷通常取半小时最大平均负荷P30即年最大负荷Pmax作为计算负荷，根据电力负荷计算可以合理地选择供电系统各环节中的导线、开关电器、变压器等元件，使电气设备和材料能够长期安全运行并得到充分利用。目前我国普遍采用两种方法确定工厂车间用电设备的计算负荷，一种是法需要系数法，另一种是二项式法。
2.需要系数法
2.1 需要系数Kd
需要系数，用Kd表示，指用电设备组在最大负荷的的半小时最大负荷P30与设备总容量Pe之比，记作公式为：
（公式1）
2.2 需要系数法的基本公式
根据公式1，可以得到按需要系数确定的用电设备组的有功计算负荷，常用单位是KW。
（公式2）
根据有功功率与无功功率在功率三角形中的关系可得到无功计算负荷，常用单位是Kvar。
（公式3）
根据有功功率、无功功率、视在功率在功率三角形中的关系可得到视在计算负荷，常用单位是Kvar。
（公式4）
可确定计算电流的计算公式，常用单位是A。
（公式5）
在实际中，需要系数Kd与用电设备组的工作性质、设备台数、设备效率和线路损耗有关，也与操作人员的技能、生产组织等多种因素有关。
2.3 设备容量Pe的计算
对于不同的负荷类型的用电设备来说，设备容量的确定方式不一样。
（1）连续运行工作制及短时工作制的三相用电负荷，设备容量就是所有设备额定容量之和。

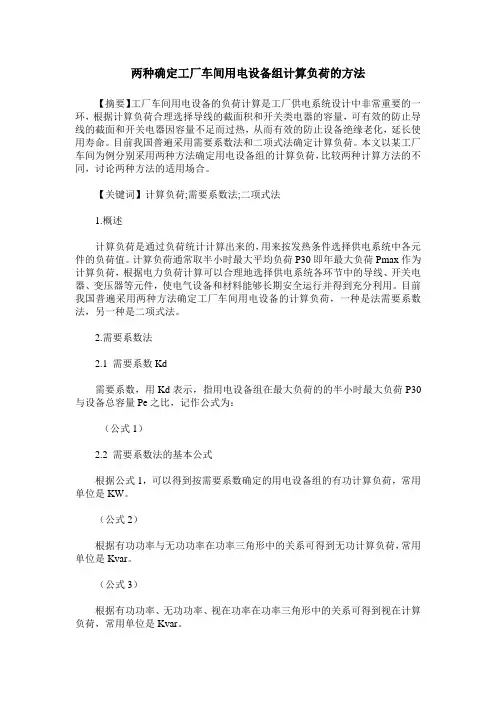

两种确定工厂车间用电设备组计算负荷的方法
【摘要】工厂车间用电设备的负荷计算是工厂供电系统设计中非常重要的一环，根据计算负荷合理选择导线的截面积和开关类电器的容量，可有效的防止导线的截面和开关电器因容量不足而过热，从而有效的防止设备绝缘老化，延长使用寿命。目前我国普遍采用需要系数法和二项式法确定计算负荷。本文以某工厂车间为例分别采用两种方法确定用电设备组的计算负荷，比较两种计算方法的不同，讨论两种方法的适用场合。
【关键词】计算负荷;需要系数法;二项式法
1.概述
计算负荷是通过负荷统计计算出来的，用来按发热条件选择供电系统中各元件的负荷值。计算负荷通常取半小时最大平均负荷P30即年最大负荷Pmax作为计算负荷，根据电力负荷计算可以合理地选择供电系统各环节中的导线、开关电器、变压器等元件，使电气设备和材料能够长期安全运行并得到充分利用。目前我国普遍采用两种方法确定工厂车间用电设备的计算负荷，一种是法需要系数法，另一种是二项式法。
2.需要系数法
2.1 需要系数Kd
需要系数，用Kd表示，指用电设备组在最大负荷的的半小时最大负荷P30与设备总容量Pe之比，记作公式为：
（公式1）
2.2 需要系数法的基本公式
根据公式1，可以得到按需要系数确定的用电设备组的有功计算负荷，常用单位是KW。
（公式2）
根据有功功率与无功功率在功率三角形中的关系可得到无功计算负荷，常用单位是Kvar。
（公式3）
根据有功功率、无功功率、视在功率在功率三角形中的关系可得到视在计算负荷，常用单位是Kvar。
（公式4）
可确定计算电流的计算公式，常用单位是A。
（公式5）
在实际中，需要系数Kd与用电设备组的工作性质、设备台数、设备效率和线路损耗有关，也与操作人员的技能、生产组织等多种因素有关。
2.3 设备容量Pe的计算
对于不同的负荷类型的用电设备来说，设备容量的确定方式不一样。
（1）连续运行工作制及短时工作制的三相用电负荷，设备容量就是所有设备额定容量之和。
