微压差和压差

微压差和压差

"微压差"和"压差"都涉及到液体或气体中的压力差异，但它们之间有一些区别。

1. 微压差（Micro Pressure Difference）： 微压差是指非常小的压力差，通常以微帕斯卡（μPa）或毫米水柱（mm H2O）等微小单位来表示。微压差通常用于测量极小的压力变化，例如在微型传感器、生物医学应用、气象学和气体分析中。它通常用于需要高灵敏度的应用，以检测微小的压力或压力变化。

2. 压差（Pressure Difference）： 压差是指两个点之间的绝对压力值之间的差异。它通常用较大的压力单位，如帕斯卡（Pa）、千帕斯卡（kPa）或巴（bar）来表示。压差可涵盖从微小到大范围的压力差异，常用于工程、工业、流体力学等领域，用于测量流体或气体系统中的压力差异，如管道、泵、阀门和液位测量。

总之，微压差主要涉及非常微小的压力变化，用于高精度、高灵敏度的应用，而压差则可以涵盖更广泛的压力范围，用于工程和科学领域的各种应用，从微小到大的压力差异。选择使用哪种术语取决于你所研究或测量的压力范围以及所需的精度和灵敏度。

微压差计工作原理

微压差计是一种常用的流量测量仪器，其工作原理是利用流体在管道中流动时产生的压差来测量流量。微压差计的测量精度高、响应速度快、结构简单、使用方便，被广泛应用于化工、石油、医药、食品等行业中的流量测量。

微压差计的工作原理是基于伯努利定理，即当流体在管道中流动时，流体的动能和静能之和保持不变。当流体通过管道时，由于管道的收缩、扩张、弯曲等因素，流体的速度和压力会发生变化，从而产生压差。微压差计利用这种压差来测量流量。

微压差计通常由两个压力传感器和一个差压变送器组成。其中一个压力传感器安装在管道的上游，另一个安装在管道的下游，它们分别测量管道两侧的压力。差压变送器将两个压力传感器的信号进行差值计算，得到管道中的压差信号，然后将其转换为标准信号输出。

微压差计的精度和响应速度取决于压力传感器和差压变送器的性能。压力传感器的精度和稳定性对微压差计的测量精度有很大影响。差压变送器的响应速度和线性度也是影响微压差计性能的重要因素。

微压差计的应用范围很广，可以用于气体和液体的流量测量。在化工、石油、医药、食品等行业中，微压差计被广泛应用于流量测量和控制。例如，在石油化工行业中，微压差计可以用于测量石油、天然气、液化气等流体的流量；在医药行业中，微压差计可以用于测量输液、输血等流体的流量；在食品行业中，微压差计可以用于测量牛奶、果汁、啤酒等液体的流量。

总之，微压差计是一种精度高、响应速度快、使用方便的流量测量仪器，其工作原理是利用流体在管道中流动时产生的压差来测量流量。微压差计在化工、石油、医药、食品等行业中有着广泛的应用，对于流量测量和控制具有重要的作用。

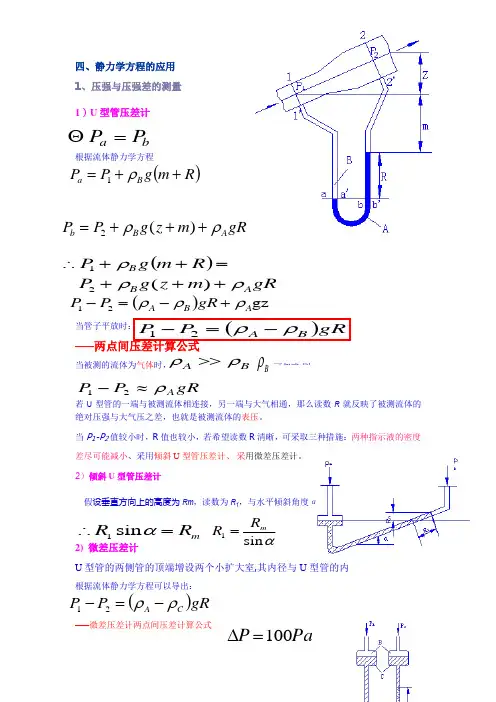

四、静力学方程的应用

1、压强与压强差的测量

1）U型管压差计

根据流体静力学方程

当管子平放时：

——两点间压差计算公式

当被测的流体为气体时，

若U型管的一端与被测流体相连接，另一端与大气相通，那么读数R就反映了被测流体的绝对压强与大气压之差，也就是被测流体的表压。

当P1-P2值较小时，R值也较小，若希望读数R清晰，可采取三种措施：两种指示液的密度差尽可能减小、采用倾斜U型管压差计、 采用微差压差计。

2）倾斜U型管压差计

假设垂直方向上的高度为Rm，读数为R1，与水平倾斜角度α

2) 微差压差计

U型管的两侧管的顶端增设两个小扩大室,其内径与U型管的内

根据流体静力学方程可以导出：

——微差压差计两点间压差计算公式 baPPRmgPPBa1gRmzgPPABb)(2 )( 21gRmzgPRmgPABB gz 21ABAgRPP可忽略,则 BBA，

gRPPA21gRPPBA21mRRsin1sin1mRRgRPPCA21PaP100例：用3种压差计测量气体的微小压差

试问：1）用普通压差计，以苯为指示液，其读数R为多少？

2）用倾斜U型管压差计，θ=30°，指示液为苯，其读

数R’为多少？

3）若用微差压差计，其中加入苯和水两种指示液，扩大

室截面积远远大于U型管截面积，此时读数R〃为多少？

R〃为R的多少倍？

已知：苯的密度

水的密度

计算时可忽略气体密度的影响。解：1）普通管U型管压差计

U型管的两侧管 3/879mkgcgPRC807.9879100m0116.0

微差压差计的原理

微差压差计是一种测量流体压差的仪器，其原理是利用流体在管道中产生的摩擦阻力来测量压差。

微差压差计由两个并联的测量装置组成，通常是U型管或者是差压传感器。流体在管道中流动时，会在管道内产生摩擦阻力，导致压力差。这个压力差导致了两个并联装置不平衡的情况。

当流体压力差增加时，一方的悬臂管或者差压传感器所测得的压力会增加，而另一方的悬臂管或者传感器所测得的压力会减小。通过测量两者的压力差，可以得到流体流动过程中的压差值。

微差压差计的工作原理主要有以下几个步骤：

1. 将微差压差计与管道连接，使流体能够从微差压差计中通过。

2. 流体在微差压差计中流动时，会在管道中产生摩擦阻力，导致压力差的产生。

3. 压力差导致两个并联装置不平衡，其中一方的压力增加，另一方的压力减小。

4. 使用压力传感器或者测量装置来测量两者压力的差值。

5. 通过对得到的压力差值进行处理，可以得到流体在管道中的压差值。

通过微差压差计可以精确地测量流体压差，常用于工业流体控制系统中，例如流量测量、阀门控制、液位测量等。
